Сегодня электронные продукты лежат в основе почти каждой отрасли-автомобильной, аэрокосмической, бытовой электроники, телекоммуникаций, энергетики и медицинских устройств. Ожидается, что эти продукты будут надежно работать в широком диапазоне условий окружающей среды, включая воздействие экстремальных температур, быстрых тепловых переходов и длительного теплового стресса.
Чтобы соответствовать этим ожиданиям, производители должны проверять свою продукцию путем тщательного экологического тестирования-гдеВысокая низкая температура испытательной камерыИграет центральную роль.
В отличие от механических систем, которые могут выйти из строя заметно или слышно, электронные системы часто страдают от бесшумной деградации перед отказом. На внутреннюю схему, микрочипы, межсоединения и паяные соединения внутри устройств могут значительно повлиять:
Тепловое расширение и сжатие:Приводит к усталости и возможному растрескиванию паяных соединений или следов печатной платы.
Диэлектрические свойства смещаются:Вызывая помехи сигнала или потерю функции.
Риски конденсации:Особенно при переходе из холодной в теплую среду, что приводит к коррозии или короткому замыканию.
Дрейф компонентов:Температура может влиять на значения резисторов, конденсаторов и датчиков, что приводит к непостоянному поведению или неисправности.
Экстремальные температуры являются одними из наиболее распространенных экологических угроз, с которыми сталкивается электроника в течение своего жизненного цикла-от производства и доставки до развертывания в реальных условиях.

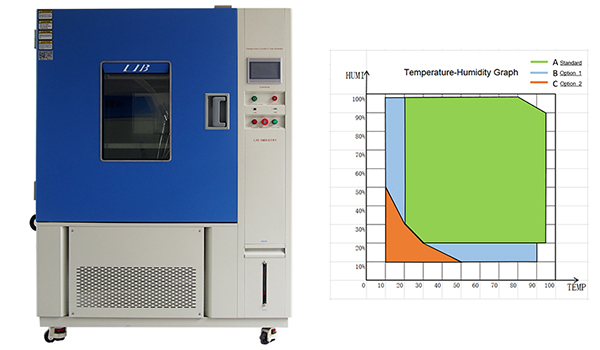

Высокая камера теста температуры конструирована для того чтобы сымитировать весьма условия окружающей среды в контролируемой и репеатабле установке лаборатории. С помощью усовершенствованных программируемых контроллеров инженеры могут определять конкретные температурные профили, время задержки, скорость нарастания и параметры циклического тестирования, чтобы оценить, как продукт реагирует с течением времени и в разных условиях.
Широкий температурный диапазон: от-70 ° C,-40 ℃,-20 ℃ до 150 ° C, Охватывающий общие международные стандарты испытаний.
Точный контроль: точность температуры± 0,5 ° CИ единообразие внутри± 2,0 ° CДля обеспечения надежных результатов.
Программируемая цикличность: имитация суточных температурных сдвигов, циклов старт-стоп и условий транспортировки.
Запись данных: контролировать и регистрировать данные в реальном времени для пост-анализа и поколения отчета.
Камера теста температуры ЛИБ высокая включает системы управления ПЛК сенсорного экрана, интерфейсы данных УСБ и локальных сетей, и крепкие структуры изоляции для того чтобы поставить стабилизированное представление, даже во время долгосрочного испытания.
Чтобы лучше проиллюстрировать практическую важность испытаний при высоких низких температурах, давайте рассмотрим реальный случай: термическую проверку системы камеры заднего вида автомобильного класса.
Предпосылки проекта:
Автомобильный поставщик требовал проверки камеры заднего вида на основе CMOS, предназначенной для работы в широком диапазоне температур-от суровых северных зим до жары в пустыне. Система включала модуль камеры, защитный корпус, печатную плату и объектив.
Диапазон температур:От-40 ° C до 85 ° C
Скорость пандуса:3 ° C/мин
Количество циклов:100 циклов более 10 дней
Оцените механическую целостность линзы и корпуса во время расширения и сжатия.
Наблюдайте за ухудшением качества изображения при экстремальных температурах.
Проверьте наличие внутреннего конденсата или запотевания после быстрых температурных сдвигов.
Контролируйте стабильность электрического сигнала от датчика изображения и печатной платы.
Соответствует автомобильным стандартам ISO 16750-4 и стандартам AEC-Q100
Испытание выявилоПрерывистое искажение изображения ниже-30 ° C из-за усадки объектива и смещения штифта разъема. Проблема была решена с изменениями выбора материала и успешно протестирована. Без этого этапа проверки дефект привел бы к массовым сбоям в холодном климате и потенциальным отзывам продукции.
Литий-ионные батареи, используемые в смартфонах, дронах или электромобилях, очень чувствительны к температуре. Камеры LIB используются для имитации состояний зарядки, разрядки и холостого хода как при холодном (-20 ° C), так и при тепловом (60 ° C) для оценки рисков теплового бегства и производительности старения. LIB также предлагает специализированныеИспытательные камеры для батарей, Оснащен взрывозащищенной системой.
Мобильные телефоны, планшеты и носимые устройства часто транспортируются или используются в экстремальных погодных условиях. Тестирование температурного цикла гарантирует, что экраны не трескаются, клеи не расслаиваются, а сенсорные датчики работают правильно после многократного воздействия холодной и горячей среды.
Электроника военного класса должна работать от-55 ° C на земле до 85 ° C в полете. Камеры LIB поддерживают тестирование MIL-STD-810H и RTCA DO-160, имитируя высотные тепловые сценарии низкого давления в сочетании с вибрацией.

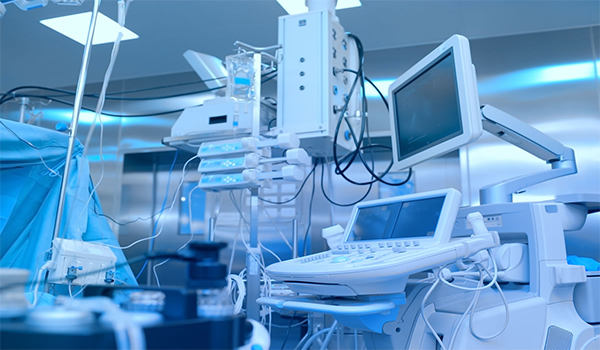

Имплантируемая или носимая медицинская электроника должна проходить температурные испытания для обеспечения стабильности диагностических показаний или эффективности доставки лекарств в организм человека или в различных условиях окружающей среды.
Испытания при высоких низких температурах часто являются обязательной частью соответствия нормативным требованиям и сертификации. Камеры ЛИБ поддерживают широкий диапазон международных стандартов испытания, включая:
ИЭК 60068-2-1/ИЭК 60068-2-2: Экологическое испытание для низкого и высокотемпературного сопротивления
MIL-STD-810H: Американский военный стандарт для экологических испытаний оборудования
ISO 16750-4: Автотранспортные средства-Условия окружающей среды и испытания электрического и электронного оборудования
JEDEC JESD22-A104: Цикл температуры для полупроводниковых приборов
Камеры теста температуры ЛИБ высокие проектированы для того чтобы соотвествовать этим стандартам надежно и повторно, делая их соответствующим для лабораторий испытания аттестации и внутренних отделов КА похожих.
Являясь ведущим производителем камер для экологических испытаний, LIB предлагает более 16 лет опыта, точного машиностроения и ориентированного на клиента подхода к каждому проекту.
Надежная производительность
Камеры экологического теста ЛИБ построены с системами рефрижерации высокой эффективности, коррозионностойкими интерьерами СУС 304, и компонентами промышленн-степени на длинный срок службы.
Индивидуальные решения
От небольших камер бенхтоп для лабораторий НИОКР к прогулк-в камерах теста для полных собраний, ЛИБ предлагает ориентированные на заказчика размеры, диапазоны температур, и системы управления для того чтобы соотвествовать любого испытания.
Глобальный траст
Испытательное оборудование LIB пользуется доверием производителей электроники, автомобильных OEM-производителей, университетов, научно-исследовательских институтов и аэрокосмических компаний.Сс больше чем 60 стран.
Выделенная поддержка
Мы предоставляем не только машины, но и сквозное обслуживание: консультации по испытаниям, проектирование камер, установку, поддержку удаленного мониторинга и услуги калибровки.
Электронные продукты сталкиваются с широким спектром экологических проблем в их жизненном цикле. Без тщательной проверки в условиях высоких и низких температур даже самые передовые технологии могут неожиданно выйти из строя в полевых условиях. Высокая камера теста температуры обеспечивает что эти продукты могут выдержать, работать, и процветать в реальных условиях.
Свяжитесь с нами сегодня, чтобы обсудить ваши потребности в температурном тестировании или запросить индивидуальное предложениеInquiry@libtestchamber.com.
