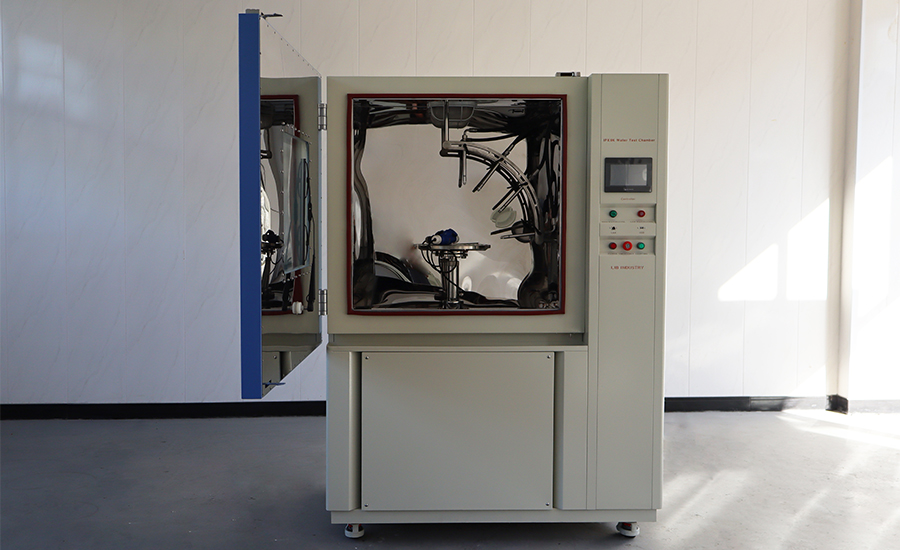

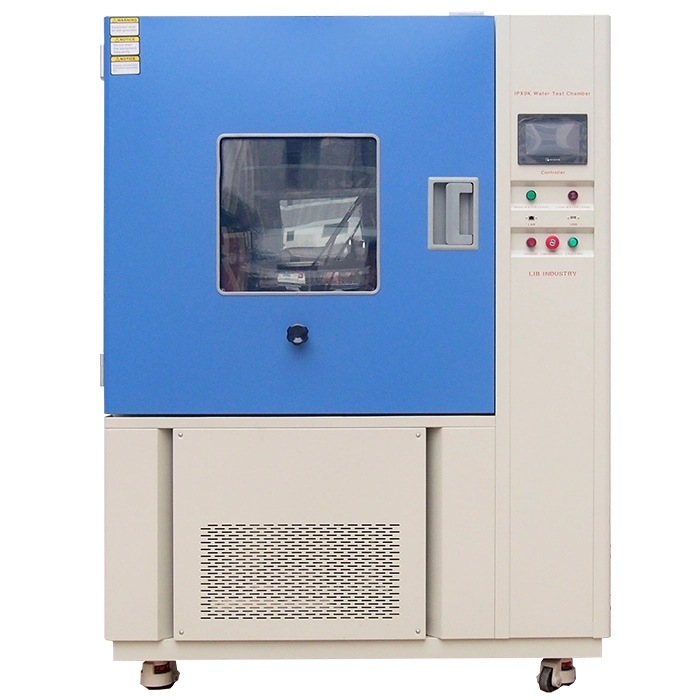

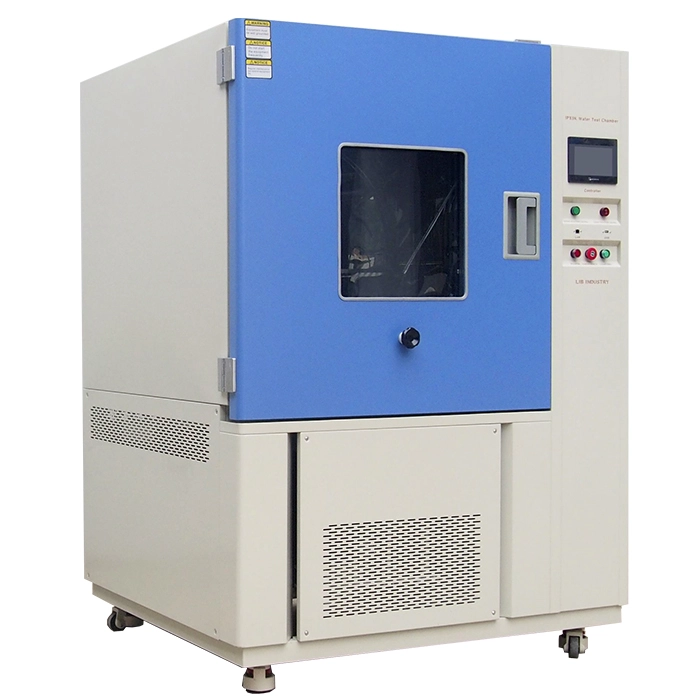

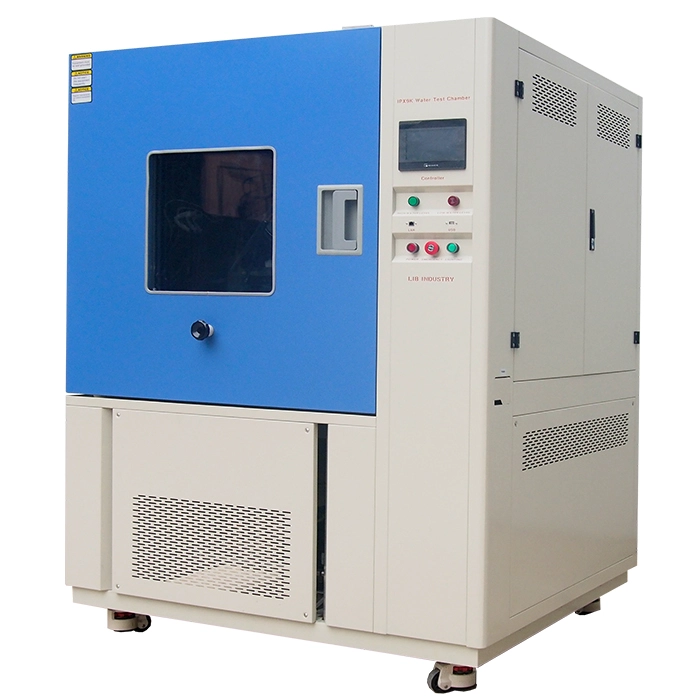

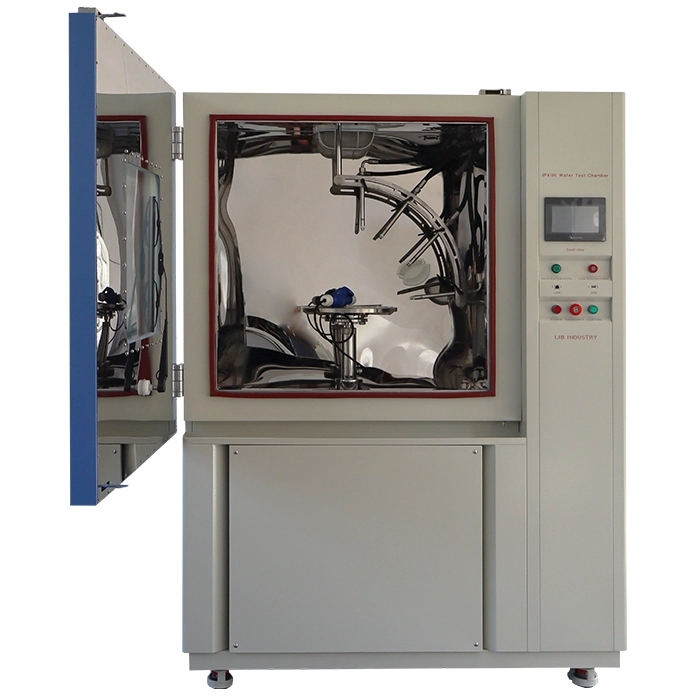

Камера для тестирования водонепроницаемости IPX9K

Name: Камера для тестирования водонепроницаемости IPX9K
Brand: Xi'an LIB Environmental Simulation Industry

Модель: R9K-600, R9K-1200, R9K-1900

Угол распыления воды: 0°, 30°, 60°, 90°, каждое положение по 30 секунд

Температура распыляемой воды: окружающая среда ~ +88°C (регулируется)

Расстояние от форсунки до образцов: 10~15 см

Давление воды: 8000-10000 кПа (регулируется)

Расход воды: 14–16 л/мин

Камера для испытаний IPX9K используется для проверки водонепроницаемости оборудования в условиях воздействия воды под высоким давлением и высокой температурой в соответствии со стандартами IEC 60529 и ISO 20653. Она соответствует стандарту испытаний на степень защиты IPX9K, который является одним из самых высоких уровней водонепроницаемости, определенных МЭК. Компания LIB предлагает различные стандартные модели и камеры для испытаний IPX9K по индивидуальному заказу.

Камера для испытаний водой IPX9K для автомобильной электроники

Особенности и преимущества камеры для испытаний водой IPX9K

1. Нержавеющая сталь SUS304, устойчивость к коррозии и высокой температуре.

2. Автоматическое переключение угла и времени форсунок, сокращение ручного вмешательства, длительность одного теста всего 2 минуты.

3. Привод от шагового двигателя, скорость поворотного стола 5±1 об/мин, обеспечивает равномерное тестирование образцов.

4. Соответствие стандартам IEC 60529, ISO 20653, DIN 40050-9 и другим международным стандартам, получение авторитетных результатов испытаний.

5. Широкое смотровое окно со стеклоочистителем, легко отслеживать состояние испытуемого устройства (DUT) в реальном времени.

6. Система циркуляции воды снижает расход воды за счёт ёмкого водяного бака, поддерживая длительные непрерывные испытания.

7. Отображение в реальном времени давления, температуры, расхода, поддержка экспорта и печати данных.

Параметры камеры для испытаний водой IPX9K

Модель	R9K-1200
Внутренние размеры (мм)	100012001000
Габаритные размеры (мм)	125017002050
Внутренний объём (л)	1200
Угол распыления воды	0°, 30°, 60°, 90°
Температура распыляемой воды	От комнатной до +88°C (регулируется)
Распылительные форсунки	Четыре, по 30 секунд на каждую позицию
Расстояние от форсунки до образцов	10~15 см
Давление воды	8000-10000 кПа (регулируется)
Скорость потока воды	14-16 л/мин
Скорость испытательной платформы	5±1 об/мин
Высота испытательной платформы	200-400 мм (регулируется)
Диаметр испытательной платформы	600 мм
Нагревательные элементы	Нихромовый нагреватель
Контроллер	Программируемый цветной сенсорный ЖК-контроллер, подключение по Ethernet
Замок двери	Электромагнитный замок
Система водоснабжения	Накопительный бак; повысительный насос; автоматическая подача воды; система очистки воды;
Защитные устройства	Защита от перегрева; Защита от сверхтока; Защита от недостатка воды; Защита от утечки на землю; Защита от нарушения чередования фаз
Наружный материал	Стальной лист с защитным покрытием
Внутренний материал	Нержавеющая сталь SUS304
Смотровое окно	Двухслойное изолирующее стекло со стеклоочистителем

Детали камеры для испытаний водой IPX9K


Форсунки	Поворотный стол

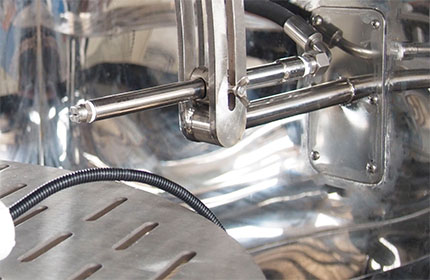

4 веерные форсунки, углы 0°, 30°, 60°, 90°, охватывают вертикальные и наклонные плоскости изделия; расстояние распыления: 100-150 мм (регулируется), точный контроль силы удара водяной струи Материал SUS304, устойчивый к ржавчине, обеспечивает плавный поток воды.	Фиксирующее устройство с измерительными деталями на поворотном столе специально спроектировано с резьбовыми отверстиями M6 и винтами для крепления деталей. Предотвращает смывание испытуемого образца с поворотного стола при подаче воды под высоким давлением.

Водяной бак	Контроллер
Большой ёмкостный водяной бак обеспечивает длительное испытание, внутри бака установлены поплавковые датчики высокого и низкого уровня для контроля уровня воды и предотвращения сухого нагрева или перелива. Также в камере проложена система труб, образующая циркуляцию воды.	Поддержка настройки параметров времени, давления, температуры (0-999 минут), выбор нескольких языков. Данные можно передавать и загружать. Контроллер можно подключить к ПК для удалённого управления.

Камера для испытаний водой IPX9K проверяет устойчивость изделий к воздействию воды и проникновению влаги и широко применяется в электронной, военной промышленности и производстве потребительских товаров. LIB также предлагает дополнительные варианты испытаний на дождь, включая стандарты IPX1K – IPX6K, IPX1 – X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 и другие.
