Пылевая камера MIL-STD-810

Name: Пылевая камера MIL-STD-810
Brand: Xi'an LIB Environmental Simulation Industry

Пылевая испытательная камера MIL STD 810 от LIB Industry предназначена для моделирования пылевой среды в соответствии с военным стандартом США для оценки герметичности, пылезащиты и надежности электронных компонентов изделия.Пыль и песок подаются с высокой скоростью ветра 1,5-8,9 м/с и 18,0-29,0 м/с соответственно, и эта пылевая среда является более требовательной, чем создаваемая стандартной пылевой камерой.

Модель: DIM-1000

Стандарт: MIL-STD-810G

Пылевая камера MIL-STD-810H для испытаний на устойчивость к песку и пыли

Особенности и преимущества пылевой камеры MIL STD 810

Испытательная камера MIL STD 810 изготовлена из SUS304, что позволяет ей выдерживать длительное воздействие песка и пыли при высокой скорости ветра и износ, обеспечивая срок службы оборудования. Двойное резиновое уплотнение предотвращает утечку песка и пыли.

Точное управление параметрами испытаний: рабочая камера оснащена датчиками температуры, скорости ветра и концентрации, которые обеспечивают точные данные и своевременную передачу на контроллер.

Система водяного охлаждения: песок, летящий с высокой скоростью в рабочей камере и трубе, при трении о внутреннюю стенку трубы выделяет большое количество тепла. Снаружи трубы расположены три водяных бака для циркуляции воды, и вода окружает внешнюю стенку скоростной трубы, охлаждая ее.

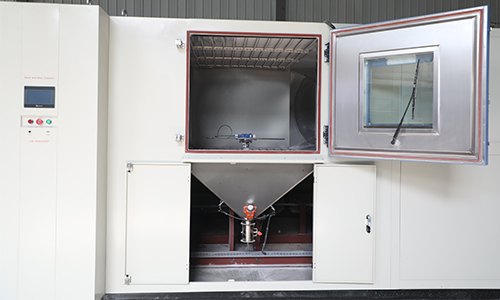

Циркуляция пыли: дно испытательной камеры имеет воронкообразную конструкцию, и пыль, падающая на дно, собирается и фильтруется через сетчатое сито в сборном отверстии, а затем снова всасывается и поднимается вентилятором, обеспечивая многократную рециркуляцию песка и пыли.

Технические характеристики пылевой камеры MIL STD 810

Модель	DIM-1000
Внутренние размеры	100010001000 мм (ГШВ)
Габаритные размеры	300061002200 мм (ГШВ)
Внутренний объем	1000 л
Обдув пылью
Скорость воздуха	1,5–8,9 м/с
Концентрация пыли	10,7±7 г/м³
Частицы пыли	＜ 150 мкм
Обдув песком
Скорость воздуха	18,0–29,0 м/с
Концентрация песка	0,18+0,2 г/м³; 1,1+0,3 г/м³; 2,2+0,5 г/м³
Частицы песка	149 мкм — 600 мкм, 600 мкм — 850 мкм
Контроллер	Программируемый контроллер с цветным сенсорным ЖК-экраном, с подключением Ethernet
Диаметр испытательной платформы	600 мм
Замок двери	Электромагнитный замок
Скорость испытательной платформы	1-7 об/мин
Датчик пыли	Встроенный датчик пыли
Материал корпуса	Листовая сталь A3 с защитным покрытием
Материал внутренней камеры	Нержавеющая сталь SUS304
Стандарт	MIL‑STD‑ 810

Конфигурация MIL STD пылевой камеры 810

Центробежный вентилятор① приводится в действие насосным шкивом⑤, затем подшипниковый узел приводит вентилятор во вращение, и песок подается в рабочую камеру с левой стороны вентилятора.

Пылевое входное отверстие⑥ оснащено простой лестницей снизу, что удобно для персонала при засыпке пыли; также установлен вибрационный двигатель для предотвращения слеживания песка. Шаговый двигатель пылеподачи управляет поступлением пыли.

Под рабочей камерой② расположены две воронки, каждая оснащена нагревательными трубами для поддержания пыли в сухом состоянии и вибрационными двигателями для предотвращения комкования пыли.
