Камера для испытаний на водостойкость по стандарту JIS D0203

Камера для испытаний на водостойкость по стандарту JIS D0203 изготовлена в соответствии с этим нормативным документом. Она предназначена в первую очередь для проверки водонепроницаемости автомобильных компонентов в условиях, имитирующих естественный дождь.

Данная камера позволяет проводить два типа испытаний:

Испытания на дождь R1 и R2: оснащена 2 дождевальными форсунками с диаметром отверстия Φ1,2 мм;
Испытания на распыление S1 и S2: оснащена 40 распылительными форсунками с диаметром отверстия Φ0,5 мм.

Модель: R-1000JIS

Стандарт: JIS D 0203

Особенности и преимущества камеры для испытаний на водостойкость по стандарту JIS D 0203

1. Камера для испытаний на водостойкость по стандарту JIS D0203 компании LIB Industry полностью покрывает различные методики испытаний под дождем, предусмотренные стандартом JIS D0203 — в частности, режимы R1, R2, S1, S2.

2.Точное регулирование ключевых параметров, таких как угол, давление и расход воды. Имитация дождя различной интенсивности и направления позволяет точно оценить водонепроницаемость автомобильных компонентов в различных условиях дождливой погоды.

Параметр	Испытание R1	Испытание R2	Испытание S1	Испытание S2
Давление распыления воды	0,3 кгс/см² (около 4,3 psi)	0,1 кгс/см² (около 1,4 psi)	1 кгс/см² (около 14,2 psi)	3 кгс/см² (около 42,7 psi)
Расход воды	0,8 гал/мин (около 3,2 л/мин)	0,5 гал/мин (около 1,9 л/мин)	6,5 гал/мин (около 24,5 л/мин)	10,3 гал/мин (около 39,2 л/мин)
Длительность испытания	10 минут	10 минут	30 минут	60 минут
Количество форсунок	2	2	40	40

3. Автоматическая система фильтрации входящей воды способна очищать от примесей размером 0,03 мм, что гарантирует бесперебойную работу распылительной системы. При этом камера оснащена циркуляционной системой испытательной воды, снижающей расход ресурса.

4. Использование нержавеющей стали SUS304 обеспечивает высокую коррозионную устойчивость и прочность, позволяя устройству долговременно выдерживать воздействие и коррозию распыляемой воды.

Технические характеристики камеры для дождевых испытаний по стандарту JIS D 0203

Параметр	Значение
Модель	R-1000JIS
Внутренние размеры (мм)	100010001000 (ШГВ)
Общие размеры (мм)	110014601900 (ШГВ)
Внутренний объем (л)	1000
Расстояние от образца до форсунки	Примерно 400 мм
Дождевые форсунки	2 шт.
Отверстия дождевых форсунок	Ø0,5 мм
Расход воды (испытание R1)	1,9 л/мин
Расход воды (испытание R2)	3,3 л/мин
Распылительные форсунки	40 шт.
Отверстия распылительных форсунок	Ø1,2 мм
Расход воды (испытание S1)	24,5 л/мин
Расход воды (испытание S2)	39,2 л/мин
Давление воды на форсунках	0,03 ~ 0,30 МПа
Скорость вращения турникета	17 об/мин
Управление давлением воды	Пропускной расходомер

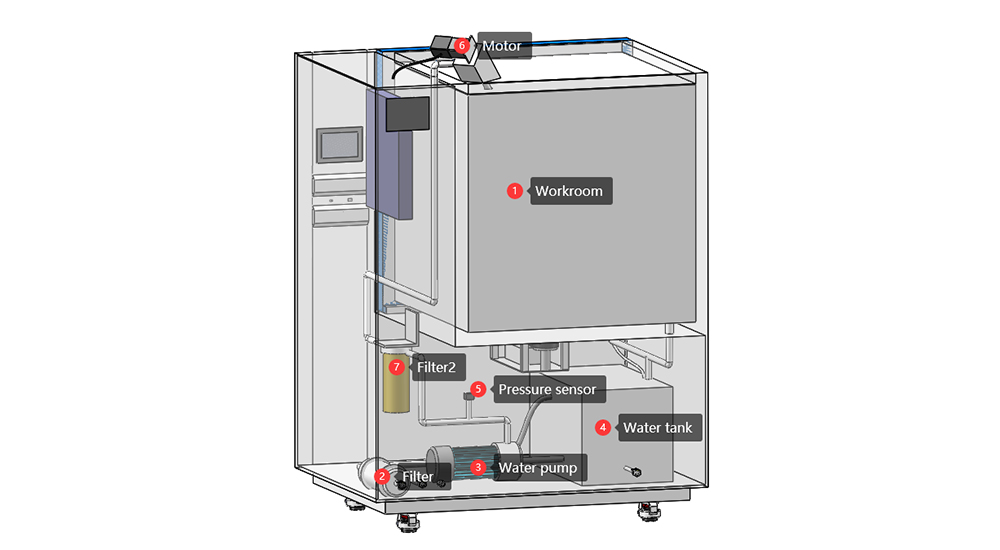

Конфигурация камеры для испытаний на водостойкость по стандарту JIS D 0203


①Рабочая камера	Внутреннее пространство камеры и турникет изготовлены из нержавеющей стали SUS304. Камера оборудована широкой смотровой дверью с стеклом или смотровым окном с щеткой для очистки. Предусмотрен влагозащищенный силовой разъем для питания испытуемых образцов. Скорость вращения и высота установки турникета регулируются.
②Фильтр	Автоматическая система фильтрации поступающей воды способна задерживать механические примеси размером до 0,03 мм, что гарантирует равномерность и стабильность распыления.

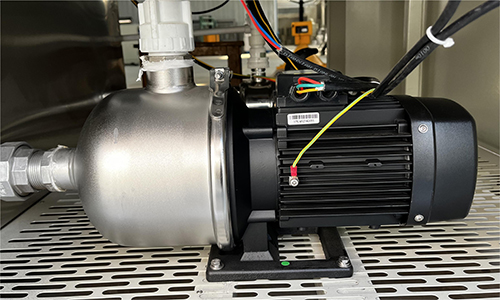

③Водяной насос	Насос является источником питания системы водообращения камеры для дождевых испытаний; он отвечает за подачу воды из резервуара к форсункам, обеспечивая формирование эффекта искусственного дождя.
④Водяной резервуар	Обеспечивает подачу воды для проведения всех циклов дождевых испытаний. В резервуаре установлен поплавковый клапан, автоматически регулирующий поступление и отток воды.
⑤Датчик давления	Осуществляет измерение давления воды на выходе к форсункам.
⑥Электродвигатель	Обеспечивает привод турникета и маятниковой распылительной трубки.
