Сбои, вызванные влагой, являются одними из самых коварных рисков в электронике. Они редко проявляются сразу, но накапливаются бесшумно, в конечном итоге вызывая дорогостоящие дефекты. Общие проявления включают:
Коррозия паяльного соединения, cРост индуктивной анодной нити (CAF), ПРастрескивание опкорна, еЛектрохимическая миграция,Распространение микро-трещин, Нарушая структурную целостность
Именно поэтомуМалая камера влажности Benchtop Из индустрии LIB стал незаменимым инструментом для инженеров.Компактный, точный и программируемый, он позволяет быстро и контролируемо моделировать условия высокой влажности и высоких температур в лаборатории или офисе, помогая командам обнаруживать режимы отказа, связанные с влажностью, на ранних этапах процесса проектирования.
Клиент из Вьетнама недавно приобрелTH-50 Небольшая настольная камера влажностиДля тестирования электронных продуктов. Они сообщили, что камера проста в эксплуатации, особенно оценив простоту использования режима FIX, который позволил им уверенно проводить точные тесты влажности.
Высокая температура и высокая влажность взаимодействуют для ускорения химических реакций внутри электронных сборок. Примеры включают:
Коррозия припояПри длительном воздействии 85 ° C / 85% относительной влажности
Деламинация конформных покрытийИз-за попадания влаги
Окисление открытых следов и подушечек
Такие условия обычно моделируются в протоколах ускоренных испытаний на срок службы, таких какДЖЕДЕК JESD22-A101И85/85 двойное-восемь-пять тестирование.
Малые экологические камерыПозволяют инженерам точно воспроизводить эти нагрузки на микросреду, производя повторяемые готовые к аудиту данные, критически важные для ранних решений в области НИОКР.

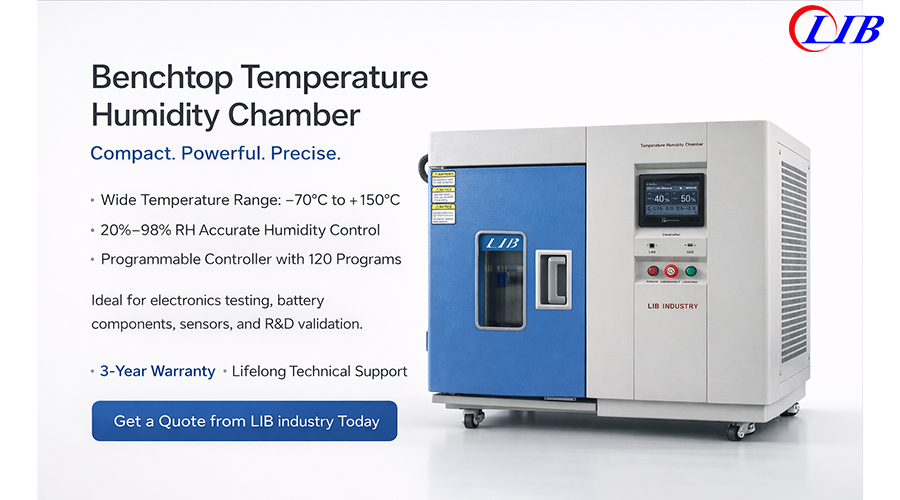

Малая камера влажности BenchtopКомпактная камера экологического теста конструированная для того чтобы сымитировать высоко-влажность и высокотемпературные условия в контролируемой микро-окружающей среде. Это позволяет инженерам ускорять режимы отказа, связанные с влажностью, на ранних этапах исследований и разработок.
Основные моменты:
Цель:Быстрое тестирование печатных плат, датчиков, MEMS и чувствительных к влаге компонентов
Дизайн:Пространство-эффективное, малошумное и удобное для офиса
Контроль:Программируемые профили с регистрацией данных и удаленным мониторингом
Значение:Обеспечивает 24-48 часовые ускоренные циклы проверки, помогая командам выявлять потенциальные сбои до начала полномасштабного производства
Эта настольная температура и влажность чаMber является важным инструментом для предотвращения повреждений, вызванных влагой, обеспечивая ощутимое преимущество в надежности при разработке продукта.
Выбор правильной климатической камеры benchtop напрямую влияет на надежность продукта и эффективность тестирования.
|
| |||
| Модель | TH-50 | TH-80 | ||
| Внутренний размер (мм) | 320x350x450 | 400x400x500 | ||
| Общий размер (мм) | 800x1050x950 | 900 × 1100 × 1000 | ||
| Диапазон температур | -20/-40/-70 ℃ ~ + 150 ℃ | |||
| Колебания температуры | ± 0,5 ℃ | |||
| Диапазон влажности | 20% ~ 98% | |||
| Отклонение температуры | ± 2,0 ℃ | |||
| Датчик температуры | PTR Платина Сопротивление PT100Ω/MV A-класс | |||
| Разрешение температуры | ± 0001 ℃ | |||
| Внешний материал | Стальная пластина с защитным покрытием | |||
| Материал интерьера | Нержавеющая сталь SUS 304 | |||
Соответствующая камера должна соотвествовать полному диапатену испытания индустриальной нормы, включая:
85 ° C / 85% относительной влажностиДля ускоренной оценки стресса
40 ° C / 93% относительной влажностиДля моделирования условий хранения
JESD22-A101 предварительная подготовкаДля чувствительных к влаге устройств
Длительное испытание в устойчивом состоянии для обнаружения скрытых режимов отказа
Преимущество отрасли LIB:
Широкий температурный диапазон отОт-20 ° C до + 150 ° C, С необязательным-40 ° C / -70 ° CДля специализированных испытаний
Покрытие влажностиОт 10/20% до 98% относительной влажности, Достаточно почти для всех потребностей тестирования электроники
Высокая экологическая стабильность (± 0,5 ° К) обеспечивает последовательные результаты через множественные циклы
ПродвинутыйАлгоритм ПИД управленияПоддерживает точные заданные значения температуры и влажности
Преимущество:Инженеры могут уверенно воспроизводить реальные стрессовые условия в лаборатории, выявлять потенциальные сбои на ранней стадии и обеспечивать соответствие всем основным стандартам надежности. Это уменьшает дорогостоящие переконструкции и улучшает выход первого прохода.
Даже небольшие камеры бенхтоп могут пострадать от неровных условий:
Конденсация края влияя на углы образца
Зоны мертвого воздуха, вызывающие непоследовательный стресс
Локализованные пятна от перегрева или чрезмерной влажности
Преимущество дизайна отрасли LIB:
ОптимизированоПринудительно-воздушная система циркуляцииГарантирует, что каждая часть образца испытывает одинаковую нагрузку на окружающую среду
Коррозионно-стойкийИнтерьер из нержавеющей сталиГарантирует долговечность при длительном тестировании
Сбалансированная архитектура воздушного потока позволяет избежать горячих или холодных пятен
Компактный объем с контролируемым распределением влажности обеспечивает максимальную точность
Преимущество:Каждый компонент или сторона PCBA подвергаются к идентичным условиям, производящВоспроизводимые, надежные и готовые к аудиту данные, Что имеет решающее значение для обеспечения качества и соответствия нормативным требованиям.
Современное НИОКР требует камер которые не только испытывают но такжеДокументИМониторКаждый шаг:
Программируемые профили тестирования с несколькими сегментами
Многоступенчатый цикл влажности для имитации реалистичных изменений окружающей среды
Экспорт данных в USB или сеть для анализа и отслеживания
Удаленный мониторинг и оповещения в реальном времени
Функциональность аудиторского журнала для ISO и стандартов качества
Преимущество отрасли LIB:
Большой7-дюймовый программируемый контроллер с сенсорным экраномДля интуитивного управления
120 программ × 100 сегментов, Поддержка сложных процедур тестирования
Подключение через USB и Ethernet для беспрепятственной регистрации и интеграции данных
Интерфейс Multi-языка и дистанционный контроль в реальном времени
Преимущество:Инженеры получаютПолный контроль над процедурами испытанийС возможностью отслеживать, воспроизводить и проверять результаты для аудитов, нормативных документов и внутреннего контроля качества, что снижает человеческий фактор и обеспечивает постоянную надежность продукта.
Камера может быть технически способной, но непрактичной для ежедневного использования в НИОКР, если она громоздкая, шумная или энергонеэффективная.
Основные практические требования:
Компактный иПространственно-эффективноеСлед
Энергосбережение-Операция для экономически эффективного тестирования
Низкий рабочий шум соответствующий для окружающих сред офиса или лаборатории
Простая установка и удобство использования plug-and-play
Фокус дизайна индустрии LIB:
Компактный дизайн удобно помещается на скамейках или в небольших лабораториях
Эффективная система охлаждения сводит к минимуму потребление электроэнергии при сохранении точности
Низкий уровень шумаЭксплуатация обеспечивает комфортную рабочую среду
Готовая к использованию установка означает, что команды могут немедленно начать тестирование без специальной настройки.
Для крупномасштабного или специализированного тестирования индустрия LIB также предлагает:
СтандартКамеры температуры & теста влажности-Подходит для проверки больших партий
Прогулк-в камерах температуры & влажности-Размещение полноразмерных продуктов или доступных для оператора симуляций окружающей среды
Прогулк-в камерах можно оборудовать с: Дуя песок и пыль, выдержка воды/брызг, испытание вибрации, УВ/ксенон, корозия брызг соли
Индустрия LIB предоставляет полный спектр от настольных до встроенных камер, что позволяет командам выбирать подходящую камеру для каждого этапа разработки-от ранней проверки дизайна до полномасштабной экологической квалификации.
Обнаружение волдырей, трещин или расслоения при высокой влажности
Убедитесь, что защитные покрытия работают надежно
Оценка смещения, вызванного влажностью, в прецизионных датчиках
Включите точную калибровку для реальной производительности
Имитация влажных условий доставки
Проверка целостности упаковки перед развертыванием
Проверка чувствительных к влаге компонентов перед пайкой оплавлением
Предотвратить сбои попкорна и обеспечить соответствие JEDEC
Эти сценарии демонстрируют как камеры бенхтоп включают небольшое-серию, высокоточное испытание НИОКР которое в противном случае непрактично с более большими, общими объектами.
Убедитесь, что ваша электроника защищена от неисправностей, вызванных влагой-свяжитесь с LIB produstrial, чтобы изучить спецификации, запросить индивидуальные конфигурации или запланировать демонстрацию образцов.
