Как тестировать повреждения электроники от вибрации при транспортировке с помощью вибрационной камеры?

Jul 07 2026

Table of Content [Hide]

Vibration Chamber2 Картонная упаковка может выглядеть нетронутой по прибытии, тогда как плата внутри уже вышла из строя — треснувшее паяное соединение, ослабший разъем или контакт реле, который работает с перебоями только под нагрузкой. Эта статья дает прямой ответ на вопрос:вибрация при транспортировке проверяется с помощьювибрационной камерыкоторая воспроизводит случайные колебания, температуру и влажность, которым упаковка подвергается при автомобильных, авиационных, железнодорожных и курьерских перевозках, поэтому инженеры видят отказы раньше, чем их заметят потребители. Далее мы рассмотрим, почему вибрация повреждает электронику, какие стандарты применяются (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), как составить план испытаний, как для этих задач оснащаются вибрационные камеры LIB и как выбрать тип камеры для вашей линейки продуктов.

Почему транспортная вибрация повреждает электронные изделия?

Большинство транспортных вибраций являютсяслучайнойне одной чистой синусоидой, а случайным процессом. Пол грузовика, лента сортировщика посылок, грузовой отсек самолета и штабель на поддоне одновременно воздействуют на упаковку множеством частот, и картонная коробка или амортизирующий пеноматериал так же легко могут усиливать эту энергию, как и поглощать.

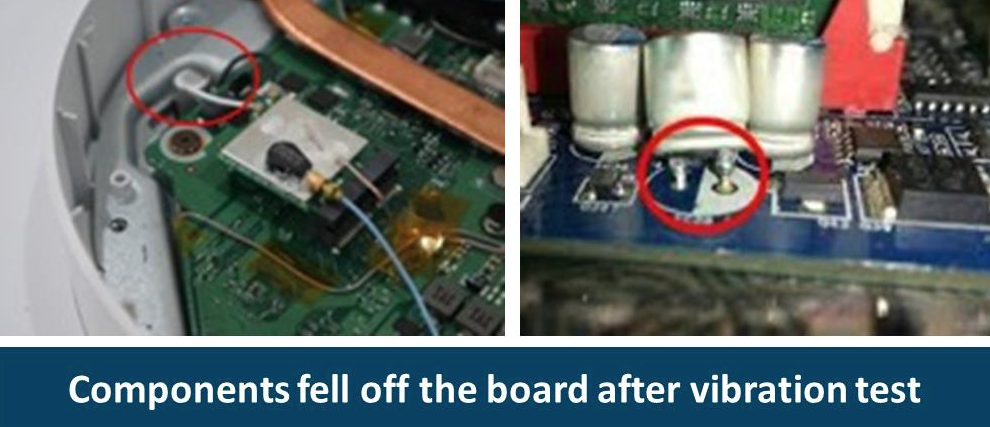

Усталость паяных соединений и растрескивание печатных плат.Печатные платы выходят из строя редко из-за одного удара — они выходят из строя в результате накопления повреждений. Тысячи мельчайших циклов изгиба создают микротрещины вокруг тяжелых компонентов, радиаторов, трансформаторов, аккумуляторов и разъемов, установленных в углах. Компоненты с малым шагом, корпуса BGA и керамические детали несут как электрическую, так и механическую нагрузку, поэтому они первыми показывают сдвинутые пики резонанса, отслоившиеся контактные площадки или обрывы цепей.

Ослабление разъемов и смещение кабелей.Разъемы объединяют трение, усилие защелки и контактное давление, и все это вибрация способна нарушить. Жгуты проводов смещаются, шлейфы двигаются, винты отворачиваются, а изоляция трется о металлические края — часто без отказа при первоначальном включении, но с отказом позже под нагрузкой или после последующих манипуляций.

Резонанс компонентов.Дисплеи, вентиляторы, катушки индуктивности, аккумуляторы, антенны и внутренние кронштейны имеют свои собственные резонансные частоты. Когда амортизирующий материал смещает энергию вибрации в этот диапазон, вместо того чтобы гасить ее, повреждения ускоряются, а не замедляются.

Что вызывает вибрацию при транспортировке электроники?

Этап транспортировки	Типичный источник вибрации
Road	Вибрация пола грузовика и фургона, обычно наиболее сильная на низких частотах
Сортировка/обработка	Передача на конвейере, желоба, сортировщики посылок
Складирование	Штабелирование на поддонах (давление верхней нагрузки), переездные мостики, движение погрузчика
Air	Вибрация грузового отсека плюс изменение давления и температуры
Rail	Непрерывная низкочастотная вибрация пола в течение длительного времени

Поскольку реальные отправки совмещают несколько таких этапов в одной поездке, испытуемый образец должен представлять собойполную конфигурацию отгрузкиполную конфигурацию отгрузки — изделие, аксессуары, кабели, руководства, внутренние ложементы, коробку, этикетки и способ запечатывания, а не просто голую плату или устройство.

Какие стандарты применяются для испытаний на вибрацию при транспортировке и упаковывании?

Правильный стандарт зависит от веса упаковки, способа дистрибуции (отправка посылкой, на поддонах, авиатранспортом или смешанная), риска для изделия и требований заказчика.

Стандарт	Применение	Основные задаваемые параметры
ASTM D4169	Транспортная тара и системы	Случайная вибрация грузовиков по Схеме E, обычно со спектральной плотностью мощности в диапазоне 1–200 Гц. 60-минутный цикл моделирования грузовика часто разбивают на низкий (0,40 Grms, 40 мин), средний (0,54 Grms, 15 мин) и высокий (0,70 Grms, 5 мин).
ASTM D999	Заполненная транспортная тара	Метод A1 повторяющийся вертикальный удар, A2 повторяющийся вращательный удар, B резонанс одиночного контейнера, C резонанс на поддоне/в групповой упаковке/в штабеле. В установках с фиксированным смещением часто используют размах 25,4 мм при частоте примерно 2–5 Гц в течение 60 минут.
ASTM D4728	Случайная вибрация заполненных единиц транспортной упаковки	Управление по спектральной плотности мощности в g²/Гц с общим значением Grms, полученным из кривой; в отчетах следует указывать частотный диапазон, точки перелома, Grms, ориентацию, продолжительность, вес полезной нагрузки, крепежную оснастку и обоснование на основе полевых данных.
ISTA 3A	Посылочные упаковки массой до 70 кг (150 фунтов)	Стандартный, малый, плоский и удлиненный профили упаковок. Случайная вибрация с верхней нагрузкой или без нее при уровнях 0,53 и 0,46 общих Grms; дополнительно случайная вибрация при пониженном давлении 60 кПа (комбинированное воздействие грузовика и самолета) или 70 кПа (только грузовик).

Вывод инженераКоротко:если вы не можете назвать уровень Grms, частотный диапазон и продолжительность, которым должно выдерживать ваше изделие, спецификация испытаний еще не готова.

Как составить план испытаний на транспортную вибрацию?

Начните с реального маршрута— посылка весом менее 70 кг указывает на ISTA 3A; контроллер для промышленности на поддоне ближе к ASTM D4169 или D4728.
Добавьте воздействия окружающей среды там, где это необходимо— пеноматериал твердеет при низких температурах хранения, размягчается при нагреве и теряет демпфирующие свойства после сжатия; гофрокартон теряет прочность при высокой влажности. Совмещенные камерные испытания выявляют это, испытания только на вибрацию — нет.
Точно регистрируйте условия испытаний— рабочее состояние изделия, ориентацию упаковки, места размещения датчиков, уставки окружающей среды и метод контроля (визуальный осмотр, проверка момента затяжки, электрические испытания, журнал микропрограмм, проверка калибровки или рентгеновский снимок).
Сравнение воздействия и отклика— высокий пик коэффициента передачи означает, что упаковкаподачапередает энергию в изделие, а не поглощает ее, что прямо указывает на необходимость пересмотра амортизирующей конструкции.

Послеиспытательный осмотр должен искать не только прошел/не прошел — смятые углы, полное сжатие амортизирующего материала, пыль от трения, смещение кабелей, ослабленные винты, изменение контактного сопротивления, шум вентилятора, самопроизвольные перезагрузки, трещины корпуса и смещение резонансной частоты.

Как вибрационная камера LIB поддерживает такое тестирование?

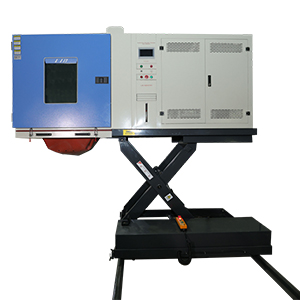

Вибрационные камеры LIB совмещают механическую вибрацию с регулируемой температурой и влажностью в одной камере, чтобы один и тот же образец упаковки с установленными датчиками можно было испытывать при окружающих, холодных, влажных и жарких условиях, не перемещая образец между аппаратами.

Характеристика	Практическая ценность для испытаний упаковки
Диапазон температур: от -50°C до +150°C	Воспроизводит затвердевание пеноматериала на холоде склада и размягчение в горячем грузовике
Колебание температуры ±0,5°C / отклонение ±2,0°C	Поддерживает стабильные тепловые условия при сборе вибрационных данных
Диапазон влажности: 30–98 % ОВ, отклонение ±2,5 % ОВ	Оценивает прочность картона, клеев, этикеток, пеноматериала и поведение контактов
Скорость нагрева/охлаждения: 5°C/мин	Сокращает переходы между условиями хранения и транспортировки
Диапазон частот вибрации: 2–4000 Гц	Охватывает низкочастотное движение при транспортировке и высокочастотный скрининг резонансов
Номинальное вибрационное усилие: 1000 кгс	Выдерживает высокие нагрузки совместного веса упаковки и изделия
Цифровой усилитель мощности + механическое охлаждение	Обеспечивает повторяемость комбинированных профилей температура/влажность/вибрация от испытания к испытанию
600 × 600 мм скользящий стол с расширителем головки	Практичная площадь для крепления упакованной электроники и узлов

Малая климатическая камера или комбинированная с вибрацией: что вам нужно?

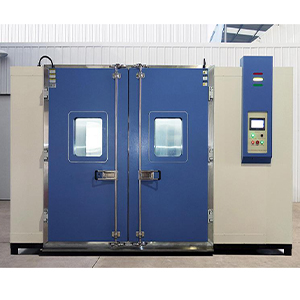

Фактор	Стандартная камера температуры/влажности	Вибрационно-климатическая камера LIB
Моделирует транспортные удары/вибрацию	No	Да (2–4000 Гц, до 1000 кгс)
Моделирует хранение на холоде/в жаре	Yes	Yes
Моделирует воздействие влажности на упаковку	Yes	Yes
Подходит для квалификации срока годности/хранения	Yes	Также подходит, плюс транспортная квалификация
Подходит для ASTM D4169 / D999 / D4728 / ISTA 3A	No	Yes
Оптимально для	Испытаний на хранение и старение	Полной квалификации транспортировки и дистрибуции

Если вашему изделию нужно пережить только хранение на складе, может быть достаточно стандартной камеры. Если ему нужно выдержать и грузовик, и ленту сортировщика, и грузовой отсек самолета в одной поездке, то комбинированная камера — это то, что отвечает реальному механизму отказов.

Реальное применение: установка, обучение и поддержка

Инженерные группы, оценивающие поставщика вибрационных камер, обычно спрашивают не только о спецификации — они спрашивают, что происходит после доставки. Для клиентов LIB это включало руководство по установке на месте, обучение операторов настройке профиля спектральной плотности мощности и монтажу оснастки, поддержку калибровки и послепродажное обслуживание по комбинированным программам температура-влажность-вибрация для заказчиков в электронике, автомобилестроении, телекоммуникациях, солнечной энергетике и промышленности.

Часто задаваемые вопросы

Какие стандарты используются для испытаний упаковки на вибрацию?

Наиболее распространены ASTM D4169 на эксплуатационные характеристики транспортной тары, ASTM D999 на методы испытаний заполненных контейнеров на вибрацию, ASTM D4728 на случайную вибрацию заполненных единиц транспортной упаковки и ISTA 3A для посылочных упаковок массой до 70 кг (150 фунтов).

Как выбрать вибрационную камеру для испытаний упаковки электроники?

Подбирайте камеру под габариты упаковки, массу полезной нагрузки, требуемый частотный диапазон, целевой уровень Grms, диапазон температуры/влажности, площадь стола для крепежа и руководящий стандарт. Для электроники камера, совмещающая температуру, влажность и вибрацию, обычно дает больше информации, чем одна вибрация.

Какая электроника наиболее уязвима к транспортной вибрации?

Изделия с тяжелыми компонентами на печатных платах, паяными соединениями с малым шагом, вставными модулями, дисплеями, аккумуляторами, вентиляторами, оптическими компонентами, реле и кабельными жгутами требуют самого пристального внимания при разработке упаковки.

Заменяет ли вибрационная камера реальные транспортные полевые испытания?

Не полностью — она их дополняет. Измеренные полевые отправки генерируют реальные данные спектральной плотности мощности, которые можно запрограммировать обратно в камеру, обеспечивая воспроизводимые лабораторные испытания, отслеживающие реальные условия дистрибуции.

Какую послепродажную поддержку LIB предоставляет для своих вибрационных камер?

LIB обеспечивает свои вибрационные камерыохватывающим консультации по проекту, конфигурирование камеры, руководство по установке, обучение операторов, калибровку и текущее техническое обслуживание, — таким образом лаборатории получают постоянную поддержку на весь срок эксплуатации камеры, а не только в течение гарантийного периода., пожизненной технической поддержкой3-летней гарантиейкомплексным обслуживаниеми
