Если вы ищете оборудование для испытаний на воздействие окружающей среды для квалификации фотоэлектрических (PV) модулей, то, вероятно, столкнулись с двумя очень похожими названиями:Камера солнечной радиации and Ксеноновая испытательная камераОбе имитируют солнечный свет. Обе фигурируют в спецификациях на испытания на атмосферостойкость и надежность. И обе предлагаются поставщиками так, будто они взаимозаменяемы.
Но это не так.
В этом руководстве мы разберем, чем камера солнечной радиации отличается от ксеноновой испытательной камеры, для каких стандартов предназначена каждая из них — включаяУФ-предварительная обработка по IEC 61215 and Испытание на влажное тепло— и как правильно выбрать оборудование для вашей лаборатории, независимо от того, проводите ли вы сертификацию модулей или исследования на уровне материалов.
Ксеноновые испытательные камерыиспользуют полноспектральную ксеноновую дуговую лампу для точного воспроизведения естественного солнечного света, что делает их идеальным выбором дляисследований атмосферостойкости материалов(задние слои, инкапсулянты, покрытия) в соответствии со стандартами, такими как ASTM G155 и ISO 4892.
Камеры солнечной радиации— которые сочетают источник УФ-излучения с точным контролем температуры и влажности — специально созданы длясертификационных испытаний фотоэлектрических модулейпо IEC 61215, охватывая как испытание на УФ-предварительную обработку, так и испытание на влажное тепло в одной камере.
Если вам нужна сертификация модуля, вам нужна камера солнечной радиации. Если вы изучаете, как конкретный материал разрушается при более чем 20-летней эксплуатации в полевых условиях, то лучшим инструментом будет ксеноновая испытательная камера.
IEC 61215 — это международно признанный стандарт на квалификационные испытания конструкции кристаллических кремниевых фотоэлектрических модулей. Две последовательности испытаний в нем непосредственно связаны с выбором камеры:
Суммарное УФ-облучение:15 кВт·ч/м²в диапазоне UVA + UVB (280–400 нм)
Доля UVB:не менее 5 кВт·ч/м² (≈33%)в диапазоне 280–320 нм
Температура модуля поддерживается на уровне60°C ± 5°Cв течение всего облучения
Цель: выявление материалов, чувствительных к УФ-излучению (инкапсулянт, задний слой)передиспытания на термоциклирование и замораживание при влажности проводятся
85°C / 85% RHпродолжается1 000 часов
Самое длительное и сложное испытание в последовательности IEC 61215
Цель: оценка проникновения влаги, разрушения инкапсулянта и коррозионной стойкости
Ни для одного из этих испытаний не требуется полноспектральный ксеноновый дуговой источник. Требуетсяконтролируемое УФ-облучение в сочетании с точным регулированием температуры и влажности— именно то, для чего предназначена камера солнечной радиации.
Характеристика |
Камера солнечной радиации |
Ксеноновая испытательная камера |
Источник света |
УФ-лампа (ориентированная на UVA + UVB) |
Ксеноновая дуговая лампа (полный спектр: УФ + видимый + ИК) |
Основная функция |
УФ-облучение + циклирование температуры/влажности |
Полноспектральная имитация солнечного излучения |
Основной стандарт |
IEC 61215 (УФ-предварительная обработка, влажное тепло) |
ASTM G155, ISO 4892, SAE J2527 |
Типичное применение |
Квалификационные испытания конструкции и сертификация фотоэлектрических модулей |
Исследования атмосферостойкости материалов / ускоренное старение в R&D |
Объем испытаний |
Модуль целиком: УФ + влажное тепло в одной камере |
Образцы материалов: выцветание, меление, потеря прочности |
Затраты на обслуживание ламп |
Ниже (УФ-лампы проще и дешевле заменять) |
Выше (ксеноновые лампы + фильтры требуют частой и дорогой замены) |
| Лучше всего для | Лабораторий, проводящих обязательные сертификационные испытания фотоэлектрических модулей |
Лабораторий, изучающих долговечность материалов инкапсулянта/заднего слоя |
 |
|
Одна деталь, которую часто упускают при закупке: правильно спроектированная камера солнечной радиации — это не просто УФ-бокс, она построена наплатформе камеры температуры и влажности с добавленным УФ-модулем. Это означает, что та же камера обычно может выполнять:
УФ-предварительная обработка(УФ-лампа включена, контролируемая температура 60°C)
Испытание на влажное тепло(УФ-лампа выключена, циклирование 85°C/85% RH)
Для лабораторий с ограниченным бюджетом это исключает необходимость приобретения отдельной камеры влажного тепла — одна установка охватывает две последовательности испытаний по IEC 61215 вместо двух.
Выбор камеры солнечной радиации — это не просто выбор «УФ-лампы плюс камеры температуры и влажности».
Калибровка ламп, равномерность в камере и долговечность материалов напрямую влияют на то, выдержат ли ваши данные проверку при аудите по IEC 61215. Серия камер солнечной радиации LIB разработана с учетом точных требований этого стандарта:
Целевая лампа UVA + UVB, спектрально откалиброванная для подачи требуемой суммарной дозы УФ-излучения 15 кВт·ч/м², причем не менее 33% (5 кВт·ч/м²) приходится на диапазон UVB (280–320 нм)
Непрерывный мониторинг облученности и управление с обратной связью, поэтому излучение не дрейфует в течение длительных циклов испытаний — это критично для точного соответствия требованиям по дозе, а не приблизительного
Равномерное распределение облученности по всей площади образца, что позволяет избежать горячих точек, которые могут исказить результаты деградации в разных областях одного модуля
Равномерность температуры ±0,5°C, поддержание модулей при температуре 60°C ± 5°C, требуемой при УФ-предварительной обработке
Контроль влажности ±2,5% RH, обеспечивающая точность, необходимую для 1000-часового испытания на влажное тепло при 85°C/85% RH
Плавные переходы между температурными фазами для минимизации выбросов и уменьшения артефактов теплового напряжения в данных испытаний
Коррозионностойкая внутренняя поверхность из нержавеющей стали SUS304, устойчивая к длительному воздействию высокой влажности без потери точности испытаний при повторных 1000-часовых циклах
Усиленные дверные уплотнители и изоляция, рассчитанные на длительные автономные испытания

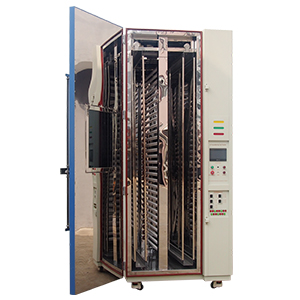

Полноразмерные держатели образцовс вертикальным креплением, размером для размещения стандартных фотоэлектрических модулей без затенения излучения между единицами и с возможностью тестирования нескольких модулей за один прогон
Переключение междуРежим УФ-предварительной обработки(УФ-лампа включена, контроль температуры) иРежим влажного тепла(УФ выключен, циклирование температуры и влажности) в пределах одной камеры — не нужно передавать модули между разными установками
Цифровая регистрация данных температуры, влажности и облученности на протяжении всего испытания, создающая отслеживаемые записи для сертификационных аудитов и квалификационных проверок OEM
3-летняя гарантия и пожизненное обслуживание
Монтаж, ввод в эксплуатацию и калибровка на месте
Обучение технических специалистов лабораторий проведению сертификационных испытаний
Плановое техническое обслуживание и долгосрочная поддержка калибровки для поддержания облученности и климат-контроля в рамках спецификаций год за годом
|
Проходная камера солнечной радиации Лаборатории с высокой загрузкой, одновременно тестирующие несколько полноразмерных модулей |
Лаборатории, у которых уже есть УФ-оборудование и нужна выделенная камера 85°C/85% RH |
Автономные испытания на УФ-старение для покрытий, пластиков и материалов задних слоев/инкапсулянтов фотоэлектрических модулей без полного циклирования температуры/влажности |
 Ксеноновая испытательная камера Полноспектральные исследования атмосферостойкости для задних слоев, инкапсулянтов и материалов распределительных коробок фотоэлектрических модулей в соответствии с ASTM G155 / ISO 4892 |
 |
 |

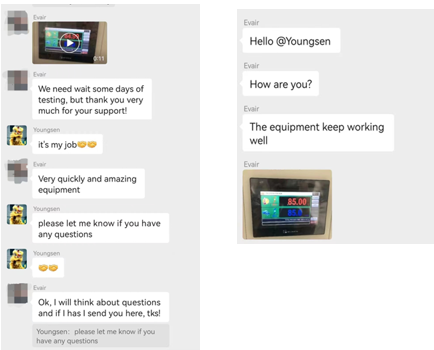

Заказчик:BYD
Задача:Необходимо было выполнить УФ-предварительную обработку и последовательности влажного тепла по IEC 61215 для сертификации модулей, не дублируя закупки камер.
Решение:Установлена камера солнечной радиации LIB, сконфигурированная для испытаний полноразмерных модулей, с обучением технических специалистов на месте и поддержкой калибровки.
Требует ли УФ-предварительная обработка по IEC 61215 ксеноновую или УФ-лампу?
УФ-предварительная обработка по IEC 61215 определяет УФ-облученность в диапазоне UVA + UVB с минимальной долей UVB — это обеспечивается УФ-лампами, а не полноспектральным ксеноновым дуговым источником.
Может ли одна камера выполнять и УФ-предварительную обработку, и испытание на влажное тепло?
Да. Правильно сконфигурированная камера солнечной радиации сочетает систему УФ-ламп с контролем температуры/влажности, позволяя выполнять обе последовательности испытаний по IEC 61215 в одной камере.
В чем основное различие между камерой солнечной радиации и ксеноновой испытательной камерой?
Камера солнечной радиации предназначена для УФ-облучения с контролем температуры/влажности для сертификации фотоэлектрических модулей (IEC 61215). Ксеноновая испытательная камера воспроизводит полный солнечный спектр для исследований атмосферостойкости материалов (ASTM G155, ISO 4892).
Сколько времени занимает испытание на УФ-предварительную обработку по IEC 61215?
Модуль должен получить суммарное УФ-облучение 15 кВт·ч/м², из которых не менее 5 kWh/m² приходится на диапазон UVB, при выдерживании температуры 60°C ± 5°C. Фактическая продолжительность зависит от интенсивности облучения камеры.
Какую гарантию и послепродажную поддержку предоставляет LIB на свои камеры солнечной радиации?
LIB предоставляет на каждую камеру солнечной радиации3-летнюю гарантию and пожизненное техническое обслуживание, включая калибровку облученности, обслуживание системы температуры/влажности и поддержку запасными частями — таким образом, ваши сертификационные данные остаются надежными далеко за пределами первоначальной покупки.
Может ли LIB предложить комплексное испытательное решение, выходящее за рамки только камеры солнечной радиации?Д
а. LIB предлагаетполный ассортимент камер для испытаний на воздействие окружающей среды— включая камеры солнечной радиации, камеры влажного тепла, УФ-испытательные камеры и ксеноновые испытательные камеры — а такжекомплексное обслуживание, охватывающий монтаж, обучение технических специалистов на месте и текущую калибровку, чтобы лаборатории могли закупить всю установку для сертификационных испытаний фотоэлектрических модулей у одного поставщика.
Выбор между камерой солнечной радиации и ксеноновой испытательной камерой сводится к одному вопросу: вы сертифицируете модуль или исследуете материал? Для квалификации модулей по IEC 61215 камера солнечной радиации предоставляет УФ-предварительную обработку и испытание на влажное тепло в одной экономичной платформе.
Свяжитесь с LIB сегоднядля получения индивидуального коммерческого предложения, технических спецификаций или испытательного решения, адаптированного под сертификационные требования вашей лаборатории.
