Внутри камеры термального удара ЛИБ: Как дизайны Двойн-зоны и 3-зоны ускоряют ход испытания надежности

Sep 03 2025

Table of Content [Hide]

Когда условия реального мира ударяют трудно

Представьте себе электронный блок управления автомобилем (ECU) холодным январским утром в северной Канаде. На рассвете он смотрит на − 40   ° C. Через несколько часов после запуска двигателя внутренняя температура может возрасти выше 80 ° C. Инженеры не могут ждать годы, чтобы увидеть, выживет ли ЭБУ-вот гдеКамеры теплового удараПриходят в, имитируя быстрые, экстремальные изменения температуры для того чтобы раскрыть уязвимости прежде чем продукты достигают поля.

Структурные различия: две зоны против трех зон

Аспект	Двойная зона (серия 2TS)	Три зоны (серия 3TS)

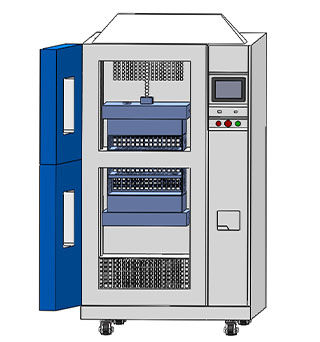

Макет камеры	Две независимые камеры (горячая и холодная) сложены вертикально	Три камеры (горячая, окружающая, холодная) с фиксированной зоной отбора проб
Передача образца	Передвижные образцы челноков корзины между зонами в ≤ 3с	Переключение воздушного потока перенаправляет горячий/холодный воздух на стационарные образцы за ≤ 15 с
Стиль перехода	Создает резкие, экстремальные изменения температуры	Обеспечивает промежуточную окружающую стадию для постепенных переходов
Механическое напряжение	Движение корзины может добавить небольшое механическое усилие к образцам	Отсутствие движения-идеально подходит для хрупких или точных сборок
Эффективность пространства	Компактность, экономия места для небольших лабораторий	Большая занимаемая площадь, но поддерживает деликатное тестирование

Обзор спецификации

Особенность	Двойная зона (серия 2TS)	Три зоны (серия 3TS)
Структура	Горячие & холодные зоны с передвижной корзиной теста (передача ≤ 3  с)	Горячие, окружающие, холодные зоны со стационарными образцами, переключение воздуха
Объем & Нагрузка	22     L L, 20-60  кг	100  L-500  L , 10-35  кг
Диапазон температур	Горячий: до 220   ° C, холодный: − 75   ° C	Горячий: до 220   ° C, холодный: − 75   ° C
Точность	± 0,5   ° C
Контроль & безопасность	Сенсорный экран ПЛК, Ethernet, защита от перегрева/перегрузки по току/утечки	То же самое, плюс многошаговые программы и удаленный мониторинг
Рекомендуемые приложения	Высокочастотное быстрое тестирование: печатные платы, полупроводники, датчики, модули ЭБУ	Большие или чувствительные сборки: аэрокосмическая авионика, военные приборы, точные инструменты
Настройка	Том, диапазон температур, передачи жидкостн-к-жидкости или воздушно-к-жидкости	Объем, вес, функции безопасности, специальные процессы

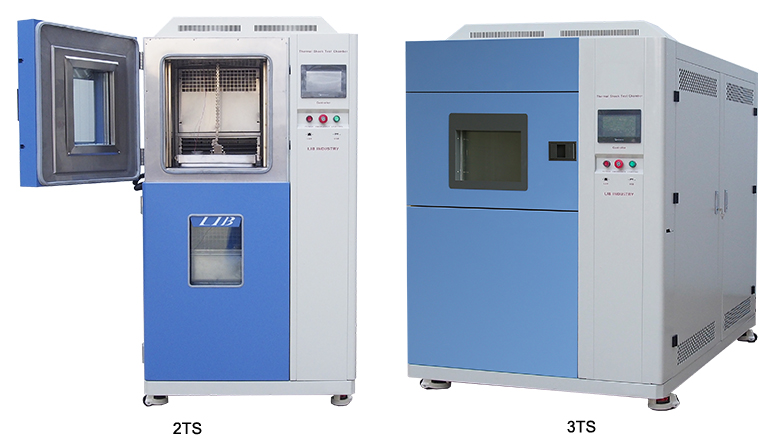

inside_lib’s_thermal_shock_chamber_how_dual-zone_and_three-zone_designs_accelerate_reliability_testing3.jpg

Устный перевод:

Двухзонные камеры отлично работают при быстрой циклической обработке мелких компонентов, обнаруживая микротрещины или усталость припоя.

Обеспечьте контролируемые, постепенные переходы, идеальные для чувствительных или больших собраний где стабильность образца критическая.

Соответствие глобальным стандартам

Камеры LIB следуют признанным международным стандартам:

-ИЭК 60068-2-14-Тестирование изменения температуры
-MIL-STD-883-Микроэлектроника Тепловой шок
-ДЖИС К0025-Тестирование японской электроники

Эти сертификаты гарантируют, что результаты испытаний глобально приняты для квалификации продукта.

Приложения в реальном мире

· Автомобильная промышленность: двухзонные камеры проверяют аккумуляторные блоки, датчики и ЭБУ EV в условиях быстрого моделирования зимы и лета, часто подвергая трещинам паяных соединений после меньшего количества циклов.

· Аэрокосмическая промышленность: трехзональные камеры усиливают платы авионики для соответствия DO-160, выявляя постепенное расслоение и тепловую усталость при длительной эксплуатации.

Электроника: полупроводниковые пластины и печатные платы выдерживают от сотен до тысяч циклов в обоих типах камер, что дает различное представление о раннем отказе и долгосрочной деградации.

· Аппаратуры обороны & точности: Стационарное испытание 3-зоны уменьшает механический удар, помогая обеспечить что оптически выравнивание и тарировка точности остаются неповрежденными даже после жесткой задействовать температуры.

Повторяя реалистичные условия, инженеры могут обнаруживать слабые места, совершенствовать проекты и сокращать дорогостоящие полевые отказы.

Преимущества инженерства камеры ударного испытания LIB термальные

· Быстрая, но точная передача (≤ 3  с в двух зонах, ≤ 15  с в трех зонах)

· Быстрое восстановление температуры (≤ 5  мин.)

· Ориентированные на заказчика размеры камеры и для небольших и больших образцов

· Предварительный сенсорный экран ПЛК с поддержкой и дистанционным контролем мульти-программы

· Безопасность и эффективность: защита от перегрева, дополнительная продувка азотом, энергоэффективное охлаждение

Эти особенности делают камеры LIB надежными, безопасными и адаптируемыми к различным отраслям промышленности.

Заключение & Призыв к действию

Испытания на тепловой удар устраняют разрыв между лабораторным моделированием и реальной производительностью. Используя камеры LIB как с двумя зонами, так и с тремя зонами, инженеры могут выбрать правильный инструмент для своих целей-независимо от того, требуется ли им быстрый скрининг слабых мест или долгосрочная оценка надежности.

Готовы повысить качество тестирования вашего продукта? Изучите полный спектр камер теплового удара LIB или свяжитесь с нашими специалистами по адресуInquiry@libtestchamber.comРазработать индивидуальное решение с учетом ваших потребностей.
