Тестирование защиты от проникновения (IP) является критическим процессом, используемым для оценки того, насколько хорошо электрические и электронные продукты сопротивляются проникновению воды. От автомобильной электроники и наружного освещения до потребительских устройств и промышленного оборудования, водонепроницаемость должна быть проверена до выхода продукции на рынок.
Во время испытаний IP дождя инженеры обычно сосредотачиваются на таких параметрах, как давление распыления, конфигурация сопла, расход воды и продолжительность испытаний. Однако один часто упускаемый из виду фактор может значительно повлиять на надежность и повторяемость теста-Вода, используемая в испытательной системе.
На первый взгляд, вода может показаться простой тестовой средой. На самом деле, тип и качество воды, используемой в системе испытания на дождь, могут повлиять на стабильность распыления, производительность форсунки и даже долгосрочную надежность оборудования.
Это приводит к общему вопросу во многих лабораториях:
Какую воду следует использовать для тестирования дождя IP, и действительно ли это имеет значение для оценки водонепроницаемости?
Водонепроницаемость IP определяется такими стандартами, какИЭК 60529ИИСО 20653Имитирует осадки или воздействие струи воды в контролируемых лабораторных условиях. Эти стандарты определяют параметры, включая давление воды, угол распыления, скорость потока, конфигурацию сопла и испытательное расстояние.
Хотя стандарты четко определяют, как вода должна доставляться во время тестирования, они, как правило, строго не определяют конкретный тип воды.
В большинстве лабораторий, как правило, используются следующие типы воды:
Чистая водопроводная вода
Фильтрованная вода
Низко-минеральная вода
Воды, которая содержит чрезмерное содержание минералов, отложений или других примесей, обычно избегают. Загрязнители могут постепенно накапливаться в распылительной системе и влиять на долгосрочную стабильность испытаний.
Использование чистой или фильтрованной воды помогает поддерживать постоянную структуру распыления и предотвращает засорение прецизионных распылительных форсунок. Это гарантирует, что каждое испытание на дождь проводится в стабильных и повторяемых условиях.
Для лабораторий, выполняющих частые испытания на водонепроницаемость, интеграция систем фильтрации и циркуляции воды в испытательное оборудование является распространенным решением для поддержания постоянного качества воды.
Хотя испытания дождя в основном сосредоточены на условиях воздействия воды,Качество водоснабженияМожет напрямую влиять как на производительность оборудования, так и на точность испытаний.
Прецизионные распылительные форсунки предназначены для получения определенных углов распыления и схем потока. Когда минералы или частицы накапливаются внутри сопла, форма распыления может измениться, уменьшая равномерность распределения воды.
Накопление осадков или минералов внутри трубопроводов и насосов может мешать системе подачи воды. Это может привести к колебаниям давления распыления, особенно во время испытаний струи высокого давления, таких какIPX5 или IPX6.
Если некоторые выходы брызг будут частично заблокированы, картина дождя через зону испытания может стать неравномерной. В результате некоторые участки испытуемой пробы могут подвергаться меньшему воздействию воды, чем предполагалось.
Накопления жесткой воды могут также накапливаться в клапанах, насосах и трубопроводах. Со временем это может увеличить требования к техническому обслуживанию и сократить срок службы критически важных компонентов.
Из-за этих факторов современное испытательное оборудование дождя часто включает системы фильтрации и циркуляции воды конструированные для поддержания стабилизированного представления брызг во время выдвинутых циклов испытания.
Точное испытание дождя ИП требует оборудования способного на контролировать множественные параметры одновременно, включая давление брызг, расход потока воды, угол брызг, и единообразие распределения.
LIB промышленностьПредоставляет широкий спектр водонепроницаемых испытательных систем, разработанных в соответствии с международными стандартами экологических испытаний. Эти системы широко используются в таких отраслях, как автомобильная электроника, электрические шкафы, наружное освещение, бытовая электроника и производство промышленного оборудования.

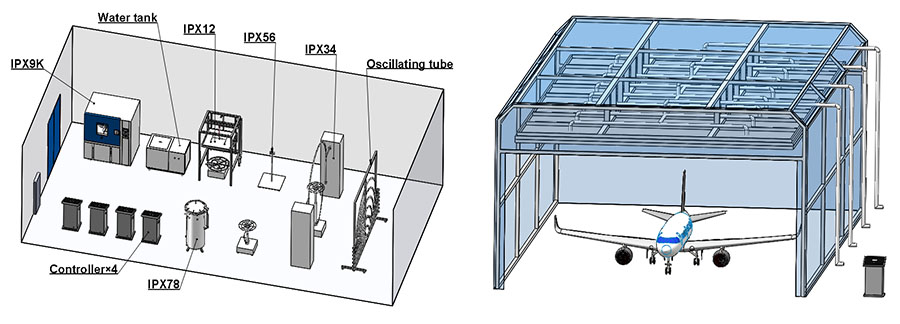

Доступное испытательное оборудование включает:
IPX1/IPX2:Камера капельного испытания
IPX3/IPX4:Осциллируя камера теста дождя трубки
IPX5/IPX6:Камера испытания струи воды
IPX7/IPX8:Камера испытания погружения
Изготовленная на заказ прогулка в камере теста дождя
Для лабораторий, требующих нескольких водонепроницаемых испытаний в рамках одной платформы, интегрированные системы могут объединятьВозможности тестирования IPX1-IPX6 в одной камере. Это позволяет инженерам выполнять различные испытания под дождем и струей воды, не перемещая образец между отдельными машинами, повышая эффективность лаборатории и поддерживая согласованность условий испытаний.
Эти системы предназначены для имитации реальных условий воздействия, начиная от легкой капает вода до мощных струй воды и мытья под высоким давлением.
Типичные возможности системы включают:
Программируемые циклы испытания дождя и струи
Регулируемое давление воды и скорость потока
Автоматическая подача воды и контроль циркуляции
Коррозионно-стойкие внутренние конструкции, рассчитанные на длительную эксплуатацию
Такие конфигурации позволяют лабораториям выполнять надежные водоустойчивые оценки пока приспосабливая широкий диапазон размеров продукта и требований к испытания.
Высококачественное испытательное оборудование дождя должно поддерживать стабилизированные условия брызг в течении всего процесса испытания. Несколько конструктивных особенностей способствуют повышению точности и повторяемости тестирования.
|
|
|
|

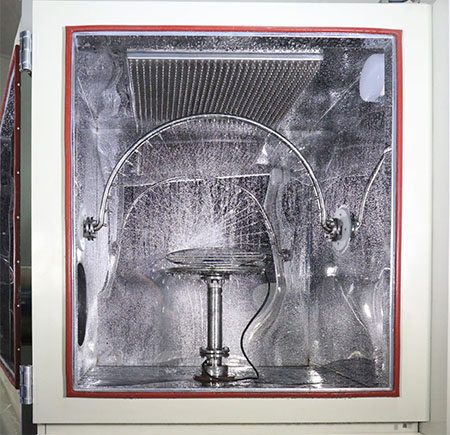

Мастерская | Окно просмотра | Внутренняя сила
| Строени-в освещении |
|
|  |  |
| Турнбейл | Сопло Брызга | Выход струи воды | Встроенный водонепроницаемый источник питания |
Капельные устройства, используемые для испытаний IPX1 и IPX2, спроектированы с несколькими калиброванными выходами, которые обеспечивают контролируемый поток воды. Эта конфигурация точно имитирует вертикальные условия капания требуемые водоустойчивыми стандартами теста.
Много выдвинутых систем испытания дождя включают циркуляцию воды короткозамкнутого витка совмещенную с компонентами фильтрации. Эти системы удаляют частицы и загрязнения из водоснабжения, помогая поддерживать постоянные условия распыления, снижая риск засорения форсунки.
Вращая платформы или регулируемые турнтаблес позволяют образцам теста быть расположенным правильно во время теста. Эта гибкость позволяет лабораториям оценивать продукты разных размеров, сохраняя при этом надлежащее воздействие брызг или капельной воды.
Для того чтобы выдержать долгосрочное подвержение к воде и влажности, много камер теста дождя используют коррозионностойкие структуры нержавеющей стали как СУС 304, Этот материал повышает долговечность, упрощает очистку и поддерживает долгосрочную надежность оборудования.
Вместе эти функции помогают обеспечить стабильную структуру распыления, точное распределение воды и повторяемые водонепроницаемые условия испытаний.
Даже когда используется высококачественное испытательное оборудование, текущее обслуживание и калибровка остаются необходимыми для обеспечения долгосрочной производительности и надежных результатов тестирования.
 |  |
Регулярный осмотр и техническое обслуживание помогают предотвратить деградацию системы и продлить срок службы дождевого испытательного оборудования.
Типичные еженедельные проверки включают:
Проверка и очистка распылительных форсунок
Проверка системы фильтрации воды
Проверка работы насоса и циркуляции воды
Проверка трубопроводов и соединителей на предмет возможной блокировки или утечки
Для систем, оснащенных системами циркуляции воды, фильтры должны регулярно проверяться, чтобы предотвратить накопление загрязнений внутри распылительной системы.
Ежемесячные задачи обслуживания могут включать:
Проверка равномерности распределения распыления
Проверка стабильности давления воды
Проверка клапанов, уплотнений и трубопроводов
Подтверждение правильной работы вращающихся платформ для отбора проб
Поддержание чистой и стабильной системы циркуляции воды особенно важно для предотвращения накопления минералов и обеспечения постоянной эффективности распыления.
Калибровка гарантирует, что ключевые параметры испытаний остаются в соответствии со стандартными требованиями.
Общие элементы калибровки включают:
Проверка расхода воды
Калибровка манометра распыления
Проверка формы распыления сопла
Испытание однородности распределения воды
Регулярная калибровка помогает лабораториям поддерживать соответствие международным стандартам, таким какИЭК 60529ИИСО 20653.
Большинство лабораторий выполняют калибровку каждый6-12 месяцев, В зависимости от частоты испытаний и лабораторных процедур качества.
Да, чистая водопроводная вода обычно используется для испытания дождем. Тем не менее, многие лаборатории устанавливают системы фильтрации для удаления частиц и загрязнений, которые могут засорить форсунки или повлиять на стабильность распыления.
Да. Плохое качество воды может привести к засорению сопла, нестабильному давлению распыления и неравномерному распределению воды, что может повлиять на повторяемость и точность теста.
Испытания на водонепроницаемость IP определены международными стандартами, в том числе:
ИЭК 60529
ИСО 20653
Эти стандарты определяют условия испытаний, такие как давление распыления, конфигурация сопла, скорость потока и продолжительность воздействия.
Большинство лабораторий выполняют калибровку каждый6-12 месяцев, В зависимости от использования оборудования и требований к контролю качества.
Камеры теста дождя могут сымитировать несколько водоустойчивых условий включая:
Воздействие легкой капающей воды (IPX1, IPX2)
Колеблющийся дождевой спрей (IPX3, IPX4)
Мощное испытание струей воды (IPX5, IPX6)
Высокотемпературный распылитель высокого давления (IPX9K)
Некоторые современные испытательные платформы позволяют лабораториям выполнятьНесколько тестов уровня защиты в одной интегрированной системе, Включение тестирования IPX1 через IPX6 без замены оборудования.
Системы тестирования, разработанныеLIB промышленностьКонструированы для того чтобы поддержать широкий диапазон водоустойчивых стандартов теста и размеров продукта.
LIB предлагает полный спектр водонепроницаемого испытательного оборудования IP, охватывающего IPX1-IPX9K, предоставляя надежные решения для экологических испытаний для лабораторий и производителей по всему миру. Кроме того, индустрия LIB обеспечивает:
Гарантия 3 годаНа основные компоненты
Пожизненная техническая поддержкаДля установки, обслуживания и обучения
Индивидуальные решенияС учетом ваших продуктов и требований лаборатории
Глобальная сеть обслуживанияГарантировать бесперебойную работу
С полным рядом заволакивания оборудования для испытаний ИП водоустойчивогоIPX1 к IPX9K,LIB промышленностьПредоставляет надежные решения для экологических испытаний для лабораторий и производителей по всему миру.
Для получения дополнительной информации о системах испытаний на водонепроницаемость или индивидуальном оборудовании для испытаний на дождь свяжитесь с компанией LIB, чтобы изучить решения, адаптированные к требованиям тестирования вашей продукции.
