Особенности и преимущества испытательной камеры PV
1. Ускоренное испытание на старение нескольких фотоэлектрических модулей одновременно может удовлетворить потребности в контроле качества массового производства. Он может не только улучшить эффективность теста, уменьшить цену теста, но также обеспечить последовательность качества продукции.
2. Совершенная система защиты безопасности, если фотогальванический модуль происходит короткое замыкание, перегрев и другие анормалные условия, система защиты безопасности комнаты теста потревожит во времени и примет соотвествующие защитные меры.
3. Индивидуальные схемы тестирования PV поддерживаются в соответствии с различными требованиями и стандартами испытаний. Будь то тест производительности для конкретного типа фотоэлектрических модулей или сертификационный тест в соответствии с международными, национальными или отраслевыми стандартами.
4. Поддержка различных тестовых режимов, таких как статическое тестирование, динамическое тестирование, циклическое тестирование и так далее. Различные режимы тестирования могут имитировать производительность фотоэлектрических модулей в разных рабочих состояниях.
Спецификации камеры испытания PV
Модель | PV-04 |
Внутренний размер (мм) | 1300*700*1350 |
Общий размер (мм) | 1900*1100*1750 |
Внутренний объем | 1220л |
Параметр | Диапазон температур | -60 ℃ ~ + 100 ℃ |
Колебания температуры | ± 0,5 ℃ |
Отклонение температуры | ± 2,0 ℃ |
Диапазон влажности | 20% ~ 98% относительной влажности |
Отклонение влажности | ± 2,5% относительной влажности |
Тариф изменения температуры | 1 ~ 3,4 ℃/мин |
Размер панели | 1 м * 2 м |
Емкость панели | 4 / 6 / 8/10/12 штук |
Контроллер | Программабле регулятор экрана касания ЛКД цвета |
Соединение локальных сетей, связь ПК, УСБ |
Влажность | Система водоснабжения | Автоматическое водоснабжение |
Система водоснабжения | Система очистки воды |
Увлажнитель | Внешняя изоляция, испарительный увлажнитель из нержавеющей стали |
Осушение | Испаритель |
Датчик | Датчик температуры | Сопротивление платины ПТР-класс ПТ100Ω/МВ, точность 0,001 ℃ |
Датчик влажности | Датчик сухого и влажного шарика |
Строени-в цистерне с водой (мм) | 270*300*450 |
Размер окна просмотра (мм) | 330*370 |
Циркуляция воздуха | Центробежный вентилятор ветра |
Устройство безопасности | Увлажнитель Защита от сухого сгорания; Защита от перегрева; Защита от перегрузки по току; Защита от высокого давления хладагента; Защита от нехватки воды; Защита от утечки на землю |
Конфигурация камеры испытания PV

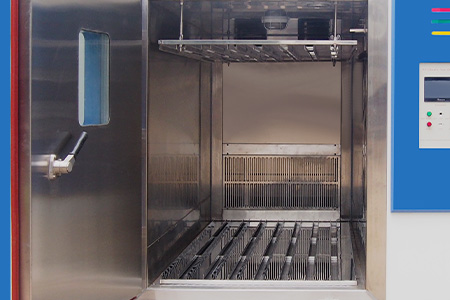

| 1. Мастерская | Держатель образца обладает хорошей прочностью и коррозионной стойкостью, выдерживает вес фотоэлектрического модуля и может регулироваться по высоте. Шкаф образца будет оборудован с фиксированным прибором, и фотовольтайческий угол теста модуля можно отрегулировать. На боковой стороне студии могут быть расположены кабельные отверстия для подключения силовых и сигнальных кабелей фотоэлектрических модулей, а отверстия для кабелей герметичны.
|
|
| 2. Система циркуляции воздуха | Включая вентиляторы и вентиляционные каналы, мощные вентиляторы отвечают за циркуляцию воздуха в испытательной комнате, чтобы поддерживать равномерную температуру и влажность. |  |
| 3.Система отопления | Мощные нагревательные провода преобразуют электрическую энергию в тепловую энергию, обеспечивая тепло для испытательной камеры. |  |
| 4. Холодильная система | Использование механической рефрижерации, компонентов ядра системы рефрижерации компрессора, также включая конденсатор, испаритель, трубопровод хладоагента, етк. |  |
| 5. Система влажности | Испарительный увлажнитель может преобразовать воду в водяной пар и увеличить влажность внутри камеры теста. |  |
| 6. Система управления | Использование программируемого контроллера ПЛК может автоматически управлять системой охлаждения, системой отопления, системой вентиляции и т. Д., Для достижения точного контроля испытательной среды. Управление человеко-машинным интерфейсом простое и интуитивно понятное. |  |
