Ожидается, что электромобили будут выдерживать больше, чем сухие лабораторные условия. Они проходят через сильный дождь, глубокую придорожную воду, автоматические системы мытья, слякоть, грязь и ежедневные перепады температуры. Для аккумуляторной батареи это означает одно: корпус должен не пропускать воду, даже когда уплотнения, соединения, клапаны и кабельные вводы сильно нажимаются. Вот почему тестирование водонепроницаемости аккумулятора EV перешло от приятной проверки к основной части тестирования надежности автомобильного аккумулятора.
Для производителей цель-не просто пройти лабораторный тест. Цель состоит в том, чтобы уменьшить полевые отказы, снизить гарантийный риск и защитить безопасность аккумулятора с помощью повторяемого теста на водонепроницаемость аккумуляторного блока.
Аккумуляторные батареи расположены низко в конструкции автомобиля, рядом с зонами брызг и дорожными распылителем. Небольшая утечка не всегда обнаружится сразу. Во многих случаях влага проникает медленно, остается в ловушке и со временем начинает повреждать шины, разъемы, покрытия, датчики или изоляцию. Вот почему тестирование попадания воды в аккумуляторную батарею должно выходить за рамки простых проверок распылением. Он должен воссоздать вид давления, тепла и изменения угла, которые происходят в реальном мире.
Вторжение воды в аккумуляторную батарею EV редко начинается как драматическое событие. Чаще всего это начинается со слабого интерфейса, поврежденного уплотнения, стареющей прокладки или области разъема, которая выглядела нормально во время сборки. Вот почему риск утечки должен обсуждаться в реальном использовании транспортного средства, а не только в проектных чертежах.
Аккумуляторы сталкиваются с различными водяными нагрузками в зависимости от случая использования. Шоссе дождь бросает мелкие брызги через нижнюю сторону. Затопленные дороги добавляют стоячую воду и давление от движения колес. Автоматические системы мытья ударили приложение с горячими, высоко-струями давления от изменяя направления.
| Сценарий экспозиции | Типичный стресс в стае | Основная проблема испытаний |
|---|---|---|
| Сильный дождь на скорости | Непрерывный брызг и колесо-брошенный брызг | Слабое уплотнение швов и кабельных выходов |
| Затопленные участки дороги | Временное объединение и перепады давления | Миграция воды в скрытые пробелы |
| Мытье автомобилей под высоким давлением | Горячие, мощные струи с близкого расстояния | Подъем уплотнения, утечка разъема, повреждение поверхности |
Как только вода попадает внутрь, путь повреждения может быть быстрым или медленным. Жидкость может достигать областей высокого напряжения и вызывать потерю изоляции или риск короткого замыкания. В других случаях первым признаком является коррозия металлических деталей, нестабильные показания датчиков или снижение надежности разъема после повторных циклов «мокрая-сухая». Вода также может влиять на клеи, вентилируя части, и термальные материалы интерфейса.
По этой причине работа по испытанию герметизации корпуса аккумуляторной батареи EV тесно связана с безопасностью, сроком службы и надежностью упаковки. Пакет, который переживает один всплеск, не обязательно стабилен после нескольких месяцев сурового воздействия дороги.
Многие инженеры используют термин IPX9K в качестве сокращения для самой жесткой проверки распыления горячей воды, используемой при уплотнительных работах, связанных с транспортными средствами. Для аккумуляторных команд значение заключается в том, что испытание заставляет корпус выдерживать.
ОбаISO 20653 IPX9KИIEC 60529 IPX9KОбратитесь к тому же типу испытаний, в котором участвуют распылители воды высокого давления и высокой температуры для проверки водонепроницаемости корпусов, например, в автомобильных аккумуляторных блоках.
ISO 20653-это стандарт, специально разработанный для дорожных транспортных средств и их электрических компонентов, и в нем изложены испытания для определения уровня защиты корпуса от попадания воды при воздействии струй высокого давления и высокой температуры.
Давление воды:8000-10000 кПа, что имитирует условия работы автомобилей под высоким давлением от брызг на дороге, сильного дождя или систем мойки под давлением.
Температура:До 88 ° C, что имитирует экстремальные температурные условия, с которыми может столкнуться автомобильный аккумулятор при воздействии воды под высоким давлением в жарком климате.
Углы распыления:0 °, 30 °, 60 °, 90 ° для обеспечения возможности запечатывания приложения от различных направлений.
Расстояние:10-15 см, что обеспечивает интенсивное давление для имитации реальных условий стирки.
Продолжительность:30 секунд на угол, обеспечивающий тщательное покрытие.
Этот строгий стандарт гарантирует, что электрические и конструктивные компоненты транспортных средств, включая аккумуляторные батареи, остаются защищенными от проникновения при воздействии экстремальных водяных струй в условиях высокого давления, таких как те, которые возникают во время промывки автомобиля или сильного дождя.
IEC 60529-это более широкий стандарт для защиты корпусов в различных отраслях промышленности, включая автомобилестроение, электронику и промышленное оборудование. Его условия испытаний IPX9K аналогичны ISO 20653:
Вода под высоким давлением (8000-10000 кПа)
Высокая температура распыления (до 88 ° C)
Охват брызг Мульти-угла
Экспозиция на близком расстоянии в течение 30 секунд на угол
Стандарт ISO 20653 разработан специально для дорожных транспортных средств. В условиях строгих испытаний ISO 20653 IPX9K каждая деталь может стать путем утечки,
Эти две ссылки часто обсуждаются вместе, но контекст их использования немного отличается. ISO 20653 тесно связан с электрооборудованием дорожных транспортных средств, поэтому он более непосредственно связан с автомобильными приложениями. IEC 60529 является более широким и формирует базовый язык для защиты корпуса в различных отраслях промышленности. В повседневной инженерной работе оба используются для формирования планов испытаний, спецификаций поставщиков и критериев приемлемости.
Для аккумуляторных инженеров наибольшее значение имеет перекрытие: горячая вода, сильное усилие струи, несколько углов распыления и фокусировка на попадании вредной воды. Это делаетИспытательная камера для распыления воды IPX9KОчень актуально, когда целью является тестирование надежности автомобильного аккумулятора, а не базовое требование о водонепроницаемости.
Гидроизоляция аккумуляторных батарей-это не единственная особенность конструкции; она является результатом геометрии корпуса, сжатия уплотнения, стратегии крепления, конструкции вентиляционных отверстий, старения материала и производственного контроля. Тестирование IPX9K дает инженерам практический способ бросить вызов всей системе.
ПравильноеИспытательная камера для распыления воды IPX9KВоссоздает тяжелые условия смыва, а не простые осадки. LIBИспытательное оборудование IPX9KВключает:
Давление воды: 8000-10000 кПа
Регулируемая температура распыления до 88 ° C
Четыре угла распыления: 0 °, 30 °, 60 °, 90 °
Расход: 14-16 л/мин
Близкое расстояние распыления
Эти параметры атакуют корпус с углов, которые могут выставить слабую геометрию уплотнения.
Уплотнения могут смещаться во время сборки. Крутящий момент крепежа может отличаться. Плоскостность поверхности может измениться после сварки или обработки. Вентиляционное отверстие, которое хорошо работает на бумаге, может стать слабым местом в реальных условиях воды, давления и температуры.
Вот почему тестирование попадания воды в аккумуляторную батарею должно проводиться на реалистичных сборках, а не только на купонах или отдельных компонентах. Полное тестирование на уровне пакета дает гораздо лучшее представление об истинном поведении утечки.
Струи высокого давления создают локализованный удар, тепловой удар и направленную силу. Эта комбинация помогает выявить дефекты, которые могут быть пропущены тестами более низкого уровня. Для аккумуляторных батарей со сложной геометрией вода может отскакивать, собираться рядом с болтами или проникать через узкие швы.
Прокладки с большим периметром привлекают наибольшее внимание, но меньшие интерфейсы часто имеют такое же значение: стыки крышек, смотровые крышки, сварные швы, болтовые фланцы и проходы кронштейнов. Набор обжатия, поверхностный финиш, стек допуска, и тепловое расширение могут изменить представление уплотнения с течением времени.
Соединительные системы и кабельные вводы являются общими путями утечки из-за сложности материала и формы. Вентиляционные клапаны должны выравнивать давление при ограничении поступления воды. Приоритетные области включают:
Зоны разъема высокого напряжения
Сигнальные разъемы низкого напряжения
Зоны крепления вентиляционного клапана
Вводы кабеля или пропуск-через пункты
Крышки доступа к услугам и функции слива
Охлаждающие пластины и каналы охлаждающей жидкости добавляют еще один слой риска. Внутренняя утечка охлаждающей жидкости может создавать аналогичные режимы отказа. Перепад давления при изменении высоты, нагреве, охлаждении и быстрой промывке может натянуть уплотнения.
Когда лаборатория нуждается в повторяемом тестировании водонепроницаемости батареи EV, камера имеет такое же значение, как и стандарт. Хорошее оборудование-это не только достижение целевых показателей давления и температуры. Речь идет о том, чтобы контролировать их достаточно хорошо, чтобы результатам можно было доверять от одного цикла испытаний к другому.
 |  |

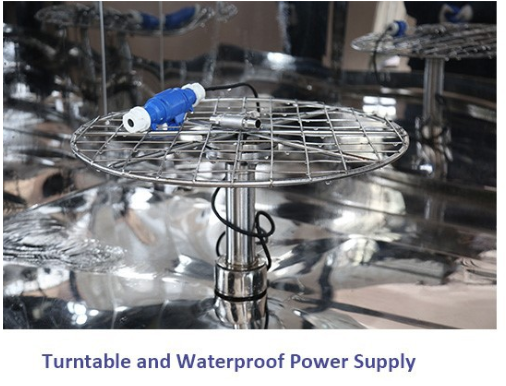

Рабочая комната СУС 304 |  |
Высокая камера теста брызг воды давления & температуры должна сделать 3 работы хорошо: произведите стабилизированные условия брызг, подвергайте образец действию от определенных положений, и сделайте процесс легким повторить. Испытательная камера LIB IPX9K для распыления воды предназначена именно для такой работы, с контролируемым давлением, температурой, расходом и фиксированными углами распыления.
Коэффициент испытания | Типичная установка камеры | Почему это имеет значение при тесте водонепроницаемости аккумуляторной батареи |
Давление воды | 8000-10000 кПа | Выявляются слабые уплотнения и локальные пути проникновения |
Температура распыления | Диапазон от окружающего до высокого уровня горячей воды | Добавляет тепловое напряжение к уплотнительным материалам |
Расход | 14-16 л/мин | Сохраняет струйный удар стабильным и повторяемым |
Углы распыления | 0 °, 30 °, 60 °, 90 ° | Выставляет различные геометрии корпуса |
Близкое расстояние распыления | Упадок на короткие расстояния | Имитирует суровые условия стирки |
Значение камеры экологического моделирования для испытания батареи лежит в повторяемости. Дорожное испытание может показать, что существует утечка, но сложнее воспроизвести одну и ту же температуру воды, силу, угол и продолжительность снова и снова. В камере эти переменные могут удерживаться намного плотнее.
Это помогает инженерным командам сравнивать проекты, проверять улучшения процессов и подтверждать корректирующие действия. Это также облегчает общение с поставщиком, потому что условия испытаний определяются, а не угадываются.
Для работы теста запечатывания приложения батареи ЭВ, преданные преимущества предложений камеры практически:
· Повторяющиеся циклы испытаний для разработки и утверждения
· Контролируемое воздействие горячей воды для оценки материала уплотнения
· Более четкое сравнение между версиями дизайна
· Более легкая локализация отказа после разбора теста
· Улучшенная поддержка документированного тестирования надежности автомобильных аккумуляторов
Короче говоря, испытательная камера для распыления воды IPX9K превращает расплывчатую «водонепроницаемую проверку» в полезный инженерный инструмент.
Ведущий поставщик:Камеры для автомобильных, батареи, и применений электроники, включая температуру, влажность, пыль, и испытание входа воды.
Портняжничанные решения:Изготовленные на заказ решения камеры для размера образца, условий лаборатории, и цели теста.
Всесторонняя поддержка:Проектирование, производство, ввод в эксплуатацию, доставка, установка, обучение и послепродажное обслуживание.3-летняя гарантия с пожизненным контролем.
Тестирование водонепроницаемости батареи EV-это уже не просто коробка для галочки перед SOP. Он защищает безопасность аккумулятора, снижает гарантийный риск и обеспечивает долгосрочную надежность. Отказы часто начинаются с обычных деталей: плечи соединителя, места вентиляционных клапанов, швы корпуса или кабельные вводы. Тестирование IPX9K выявляет эти риски в реальных условиях высокого давления и высоких температур.
Что означает IPX9K при тестировании водонепроницаемости аккумулятора EV?
Устойчивость к распылению воды с близкого расстояния, высокого давления и высокой температуры.
В чем разница между ISO 20653 и IEC 60529?
ISO 20653 ориентирован на дорожные транспортные средства; IEC 60529 шире для защиты корпусов во всех отраслях промышленности.
Почему важна испытательная камера для распыления воды IPX9K?
Он создает повторяемые экстремальные условия, которые выявляют слабые уплотнения и проблемы с дизайном корпуса.
Какие части обычно терпят неудачу первыми?
Уплотнения, болтовые соединения, соединители, вентиляционные клапаны, кабельные вводы, сервисные крышки.
Может ли одна камера заменить другие проверки герметичности?
Нет, он дополняет испытания на утечку воздуха, контур охлаждающей жидкости и долговечность для полного плана проверки герметичности.
