Вода редко сначала попадает в продукт драматическим образом. Во многих реальных приложениях отказ начинается с медленного капания с потолка, конденсации из систем HVAC, воды, протекающей по кабелю, или капель, падающих на панель управления во время очистки. Для электрических шкафов, разъемов, внутренних светильников, медицинских устройств, продуктов для умного дома и промышленной электроники даже небольшие падения могут привести к коррозии, отказу изоляции, ложным сигналам или небезопасной работе.
АнУстройство для капельного испытания воды IPX1 IPX2Это предназначено для такого рода рисков. Он создает контролируемые условия капающей воды, поэтому инженеры могут оценить, защищает ли корпус внутренние компоненты от вредного проникновения воды в соответствии с требованиями испытаний IEC 60529. Хотя сам тест кажется простым, такие факторы, как скорость потока, положение образца, угол наклона и распределение капель, влияют на конечный результат.
Устройство для капельного тестирования воды IPX1 IPX2 представляет собой контролируемую систему капельного водоснабжения, используемую для оценки первых двух уровней водонепроницаемости IP-кода. Вода проходит через равномерно распределенные отверстия в поддоне потека расположенном над образцом, создавая вертикальные капли воды над испытуемым оборудованием.
В отличие от испытаний распылением, струей или погружением, IPX1 и IPX2 сосредоточены на падениях низкого давления. Эти тесты имитируют условия как утечка крыши, конденсация, или небольшое угловое капание во время нормальной эксплуатации.
Типичная система включает:
Капельный лоток с равномерными отверстиями
Регулируемый контроль потока воды
Поворотный стол для образца
Механизм наклона 15 ° для тестирования IPX2
Система циркуляции и фильтрации воды
Программируемый контроллер
Структура воркроом нержавеющей стали
Стабильное и повторяемое распределение воды имеет решающее значение. Заблокированные отверстия для капель, неравномерный поток или нестабильное давление могут привести к неточным результатам и непоследовательным суждениям о пропуске/пропуске.
Уровень теста | Воздействие воды | Место образца | Расход | Продолжительность теста |
IPX1 | Вертикально падающие капли | Нормальное рабочее положение, вращающийся | 1 мм/мин | 10 минут |
IPX2 | Вертикально падающие капли на наклонном корпусе | Наклон 15 ° в четырех направлениях | 3 мм/мин | 2,5 мин на позицию |
IPX1 оценивает защиту от вертикально падающей воды, пока продукт остается в нормальном рабочем положении. IPX2 является более требовательным, поскольку корпус наклонен на 15 ° в четырех направлениях, что позволяет воде накапливаться вокруг швов, вентиляционных отверстий, кабельных входов, кнопок и прокладок.
Продукт, который проходит IPX1, может по-прежнему отказать IPX2, если вода проходит вдоль соединений корпуса или коннекторов во время наклонной экспозиции.
IEC 60529 определяет систему IP-кодов для защиты корпуса. Для IPX1 и IPX2:
Вода падает вертикально на образец
IPX1 использует интенсивность воды 1 мм/мин
IPX2 использует интенсивность воды 3 мм/мин
IPX2 требует тестирования в четырех наклонных положениях
Принятие основано на том, оказывает ли вода вредное воздействие
«Вредный эффект» зависит от стандарта продукта и его применения. Небольшие следы воды в дренажных зонах могут быть приемлемыми, в то время как вода, достигающая живых частей, печатных плат, клемм, датчиков или изоляционных барьеров, обычно считается неисправностью.
Перед испытанием, оборудование под испытанием должно быть проверено и документировано, включая состояние приложения, уплотнения, вводы кабеля, и работая состояние. Затем образец помещается в нормальное рабочее положение на поворотном столе.
Для тестирования IPX1 устройство устанавливается на расход воды 1 мм/мин, и образец вращается примерно на 1 об/мин в течение 10 минут. Цель состоит в том, чтобы имитировать вертикальное воздействие капельной воды при нормальных условиях установки.
Для тестирования IPX2 образец наклоняется на 15 ° от его нормального положения и подвергается воздействию в четырех различных направлениях. Расход воды увеличивается до 3 мм/мин, при этом каждое положение проверяется в течение 2,5 минут.
После воздействия продукт проверяется на предмет вредного проникновения. Инженеры обычно проверяют части под напряжением, полости разъема, области печатной платы, дисплеи, поверхности изоляции, переключатели и точки ввода кабеля. Функциональные проверки часто выполняются до и после открытия корпуса.
Надежные результаты тестирования сильно зависят от правильной настройки. Поддон для капель должен обеспечивать равномерное распределение воды через чистые беспрепятственные отверстия. Стабильное водоснабжение и управление потоком важны, поскольку колебания давления могут влиять на уровень воздействия.
Образец должен быть расположен как можно ближе к его реальным условиям установки. Направление кабеля, ориентация монтажа и дренажные пути могут значительно влиять на поведение воды во время тестирования.
Профессиональные системы обычно включают:
Фильтрация воды для уменьшения засорения капельного отверстия
Регулируемая высота образца
Стабильное вращение поворотного стола
Программируемый контроль расхода и времени
Внутренние структуры из нержавеющей стали SUS304
Эти функции помогают улучшить повторяемость при непрерывном лабораторном использовании.
Несмотря на то, что процедура относительно проста, ошибки тестирования являются общими.
Типичные проблемы включают:
Использование скорости потока IPX1 во время тестирования IPX2
Тестирование IPX2 только в одном наклонном направлении
Запуск таймера до стабилизации потока
Игнорирование заблокированных капельных отверстий
Неправильная прокладка кабеля, создающая нереальные водные пути
Пропуск функционального осмотра после экспозиции
Одной из распространенных проблем при тестировании разъемов является отслеживание воды вдоль кабеля. Если кабель проложен иначе, чем в реальных условиях установки, результат теста может не отражать фактическую производительность в полевых условиях.
Хорошее устройство должно обеспечивать стабильные, повторяемые и простые в управлении условия испытаний, а не просто генерировать капающую воду.
Важные пункты выбора включают:
Точное управление потоком 1 мм/мин и 3 мм/мин
Равномерные отверстия для капель 0,4 мм
Стабильное вращение поворотного стола вокруг 1 об/мин
Надежная функция наклона 15 °
Регулируемое позиционирование образца
Система циркуляции и фильтрации воды
Конструкция из нержавеющей стали SUS304
Программируемый контроллер сенсорного экрана
Смотровое окно для мониторинга
Защита от утечки и нехватки воды
Для лабораторий, выполняющим повторные испытания нескольких продуктов или производственных партий, автоматизация помогает уменьшить ошибки оператора и улучшить согласованность.
При практической разработке продукта тестирование IPX1 и IPX2 часто является только первым шагом проверки корпуса. Многие продукты также требуют более высоких уровней водонепроницаемости или защиты от проникновения пыли в соответствии с IEC 60529 и связанными стандартами.
Индустрия LIB предоставляет полный спектр IP-пылезащитного и водонепроницаемого испытательного оборудования, в том числе:
Водоустойчивое испытательное оборудование
Испытательное оборудование проникновения пылиLIB также производит испытательные камеры для защиты от пыли для тестирования IP5X и IP6X. Типичные системы включают:
|  |

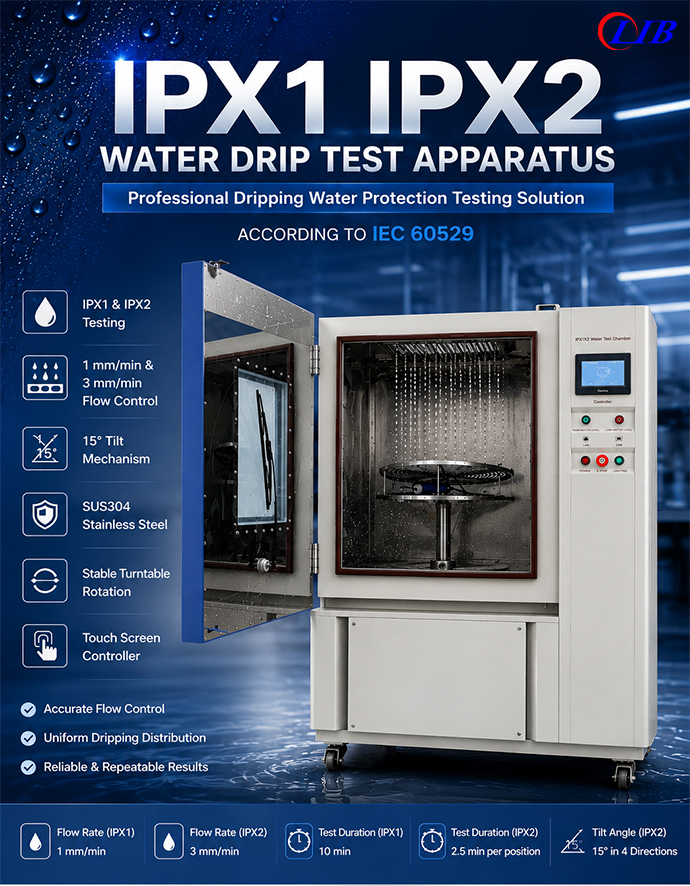

Индустриальный аппарат для испытания капель воды IPX1 IPX2 LIB разработан для стабильного моделирования капель и длительного лабораторного использования. Система поддерживает тестирование IPX1 при 1 мм/мин в течение 10 минут и тестирование IPX2 при 3 мм/мин с четырьмя положениями 15 °.
В аппарате используются:
Отверстия для капель 0,4 мм с расстоянием 20 мм
Регулируемая конструкция поворотного стола
Программабле управление экрана касания цвета
Система циркуляции и очистки воды
Части воркаом и вод-контакта нержавеющей стали СУС 304
Для производителей разъемов и электроники стабильное управление потоком и повторяемое позиционирование помогают инженерам более эффективно сравнивать конструкции уплотнений и согласованность производства.
Индустрия LIB фокусируется на надежном оборудовании для экологических испытаний для водонепроницаемых, пыленепроницаемых, климатических и коррозионных испытаний.
Почему выбирают индустрию LIB:
Стабильное и точное тестирование IEC 60529
Конструкция из нержавеющей стали SUS304
Пользовательские размеры камеры доступны
Простой в использовании контроллер сенсорного экрана
Надежная работа для непрерывного лабораторного тестирования
Профессиональная техническая поддержка
Гарантия 3 года
Пожизненная сервисная поддержка
Будь то тестирование разъемов, электроники, осветительных приборов или промышленного оборудования, индустрия LIB помогает клиентам повысить надежность продукта с помощью комплексных решений для тестирования водонепроницаемости и пыли IP.
Свяжитесь с индустрией LIB для индивидуального оборудования для экологических испытаний и профессиональной технической поддержки.
Общие продукты включают электрические шкафы, разъемы, светодиодное освещение, устройства умного дома, медицинское оборудование, датчики, адаптеры питания и внутренние электронные продукты, подверженные воздействию конденсата или капающей воды.
Да. Индустрия LIB поставляет полные системы водонепроницаемости и тестирования на проникновение пыли IP, включая водонепроницаемое оборудование, пылевые камеры IP5X/IP6X, песчаные и пылевые камеры, а также интегрированные системы тестирования надежности окружающей среды.
Неправильное расположение кабеля может создать нереальные водные пути и дать неточные результаты. Установка теста должна соответствовать запланированным условиям установки когда возможный.
