Специалисты по электронике, поставщики компонентов, разработчики аккумуляторов и инженеры по материалам часто нуждаются в тепловых данных до полной валидации. Апортативная термокамераобеспечивает контролируемые температуру и влажность при компактных размерах, в то время как традиционная климатическая камера лучше подходит для крупных образцов, тяжелых испытательных приспособлений и валидации больших партий.
|
настольная климатическая камера мини-камеры температуры и влажности Мини-камеры контроля температуры и влажности |
|||||
Климатические испытательные камеры используются инженерами для проверки продукции перед поставкой заказчику. Их можно запрограммировать на моделирование тепла, холода, влажности и циклического изменения температуры. Но достоверные данные зависят не только от заданной точки — поток воздуха, расположение датчика, тепловая нагрузка, прокладка кабелей, расстояние между образцами и время восстановления имеют не меньшее значение.
Камера отвечает на практические вопросы: Запустится ли печатная плата при -40°C? Уплывут ли параметры разъема после влажного тепла? Затвердеет ли уплотнение после хранения в сухом тепле? Для малых деталей камера должна поддерживать стабильные условия, не занимая драгоценное лабораторное пространство.
Портативная термокамера — это компактная камера температуры или температуры-влажности, предназначенная для настольного использования или тестирования в ограниченном пространстве. Она применяется для электронных сборок, датчиков, модулей, образцов материалов, разъемов и опытных образцов.
Портативные камеры подходят для случаев, когда образец мал, профиль испытаний четок, а команде нужен быстрый доступ. Обычные задачи включают предварительный отсев на этапе проектирования, малосерийный контроль, тепловое старение разъемов или печатных плат, воспроизведение отказов после возвратов с эксплуатации и инженерные испытания вблизи производства.
Портативные термокамеры LIB достигают строгих показателей:
Диапазон температур:от -20°C / -40°C / -70°C до +150°C
Влажность:от 20% до 98% относительной влажности
Точность регулирования:колебание ±0,5°C, отклонение ±2,0°C, отклонение относительной влажности ±2,5%
Последнее наиболее важно. Повторяемость испытаний зависит от точного контроля, а не только от широкого диапазона в спецификации.
Традиционная климатическая камера обычно означает более крупную стационарную, проходную или специальную камеру, построенную для большего объёма образцов, более тяжёлых изделий или более широкого спектра климатических воздействий.
Традиционные камеры необходимы, когда размер образца, их количество или действующий стандарт требуют большего внутреннего объёма. Автомобильные подузлы, авиакосмическое оборудование, упакованные устройства и мощная электроника часто нуждаются в большем воздушном объёме, чтобы образец не доминировал в среде камеры. Портативная камера может быстрее выполнять циклы, но большая камера способна обрабатывать больше деталей при одинаковом воздействии.
Стоимость — это не только цена покупки. Занимаемая площадь, электропитание, пусконаладка, калибровка, доступ для обслуживания, время оператора и доступность камеры — всё влияет на реальный бюджет.
Портативная термокамера обычно дешевле в покупке, установке и размещении. Почему? Она работает в компактном помещении и использует меньшую холодильную систему. Это делает её более выгодной с финансовой точки зрения для:
НИОКР
Ремонтного анализа
Малых партий
Частых коротких тестов
Традиционная климатическая камера стоит дороже на старте, но оправдывает затраты, когда один цикл должен проверять крупный узел или множество образцов одновременно.
Один нюанс: портативная камера экономически эффективна только если образец помещается с достаточным свободным потоком воздуха вокруг него. Если деталь блокирует циркуляцию, выделяет большую тепловую нагрузку или требует много вводов, данные могут стать недостоверными. Портативные камеры LIB рассчитаны натепловая нагрузка 1000 Вт, приохлаждение 1°C/мин and нагрев 3°C/мин— сверьте эти параметры с фактической тепловой мощностью вашего образца перед покупкой.
Эффективность — это быстрое начало корректного испытания, удержание профиля, сбор данных и возврат камеры следующему пользователю.
Портативные термокамеры сильны в инженерных работах с короткими циклами. Вот как это выглядит на практике:
Поместить малый узел внутрь
Подключить кабель через кабельный ввод диаметром 50 мм
Задать профиль на сенсорном контроллере
Запустить выполнение
Никаких многодневных ожиданий бронирования большой камеры. Традиционные камеры требуют большего планирования — оснастка, полки, проверка безопасности, балансировка нагрузки.
Портативное оборудование выигрывает, когда в течение недели требуется много разных небольших испытаний. Команда по датчикам может проводить утренние проверки холодного пуска при -40°C, днём — хранение при +85°C, а ночью — воздействие влажности — всё в одной камере. Более крупная камера выигрывает, когда один и тот же профиль нужно применить к производственной партии или к громоздкому узлу.
Правильный выбор камеры зависит от вида отказа. Термическое напряжение ведёт себя по-разному в паяном соединении, аккумуляторной батарее, резиновом уплотнении или покрытой металлической детали.
Испытания на надёжность электроники и полупроводниковМалые платы, микросхемы, реле, разъёмы и датчики часто нуждаются в холодном пуске, сухом тепле, влажном тепле и циклическом изменении температуры. Портативная термокамера может воспроизводить растрескивание паяных соединений, задержку отклика ЖК-дисплея при низких температурах, дрейф сопротивления разъёмов после воздействия влажности и прерывистый сброс электроники под напряжением.
Для стандартизованных работ точный профиль должен быть заложен в план испытаний:
IEC 60068-2-1(холод): от -65°C до -5°C, выдержка 2, 16, 72 или 96 часов после стабилизации температуры
IEC 60068-2-2(сухое тепло): заданные воздействия высоких температур, те же длительности 2/16/72/96 часов
IEC 60068-2-78(влажное тепло, установившийся режим): обычно 30°C ±2 K или 40°C ±2 K, при относительной влажности 85% ±3% или 93% ±3%
Имитация окружающей среды для автомобильных компонентовАвтомобильные компоненты подвергаются теплу припаркованного автомобиля, холодным пускам, повышению температуры под капотом и миграции влаги. Малые модули, переключатели, дисплеи, брелоки, датчики и разъёмы жгутов хорошо подходят для проверки в компактных камерах.
Но есть ограничение: если профиль требует быстрого термоудара, брызг воды, вибраций или полноразмерной автомобильной детали, выбирайте традиционную камеру или комбинированную систему. Портативная камера сохлаждение 1°C/мин and нагрев 3°C/минпредназначены для контролируемых испытаний с нарастанием, а не для мгновенного термоудара.
Проверка долговечности авиакосмических материаловПоставщики авиакосмической отрасли испытывают стабильность размеров, поведение покрытий, прочность адгезии и реакцию электроники при низких или высоких температурах. Температурные методы MIL-STD-810H адаптируются к условиям жизненного цикла изделия, а не копируются как фиксированный рецепт. Для воздействия высоких температур, в жёстких случаях, связанных с солнцем, индуцированные горячие условия могут достигать от 71°C до 85°C.
Ускоренные испытания на старение в НИОКРКоманды НИОКР ценят портативные камеры, потому что ожидание большой камеры может затормозить конструкторские решения. Примеры: сравнение адгезивов при +70°C, проверки пластической деформации при +85°C, дрейф смещения датчиков после выдержки при 40°C/93% RH и тесты включения при низких температурах -40°C.
Ни один тип камеры не является универсально лучшим. Правильный выбор соответствует размеру образца, тепловой нагрузке, жёсткости профиля, требованиям к протоколированию и лабораторному рабочему процессу.
Выбирайте портативную термокамеру, когда:
Образец мал, а испытательная нагрузка умеренная
Быстрый доступ важнее, чем большая ёмкость
Вы тестируете компактную электронику, малые автомобильные или авиакосмические компоненты, образцы материалов, покрытия, уплотнения или адгезивы
Вы работаете в лаборатории НИОКР с ограниченной площадью
Выбирайте традиционную климатическую камеру, когда:
Образец громоздкий, тяжёлый или мощный
Проводите формальную валидацию партий
Нужны несколько полок, проходной доступ или крупная оснастка
Испытание связано с большим тепловыделением, виброинтеграцией или специальной защитой безопасности

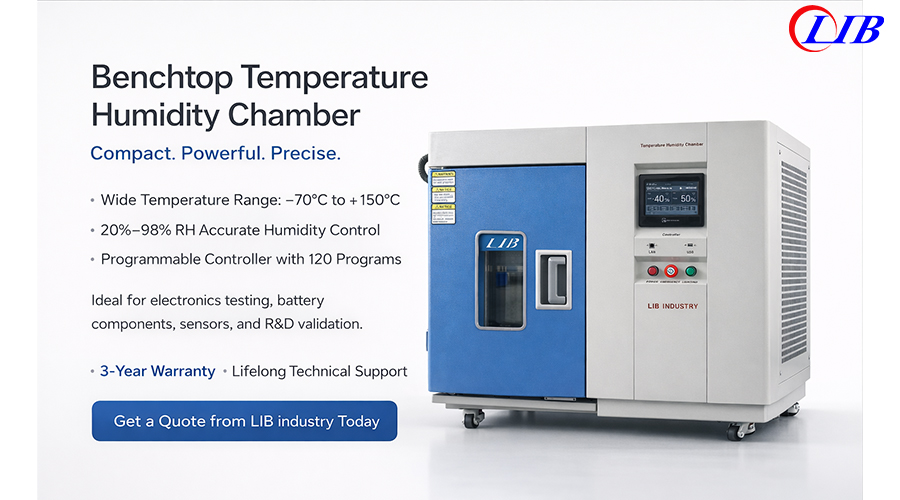

Портативная термокамера LIB создана для компактных лабораторий, нуждающихся в точном контроле. Конструкция:
Рабочий объём:Нержавеющая сталь SUS304
Наружная обшивка:сталь с защитным покрытием
Изоляция:пенополиуретан и утепляющая вата
Охлаждение:механическая компрессионная холодильная система
Защиты:защита от перегрева, сверхтоков, высокого давления хладагента, нехватки воды, утечки на землю, сухого хода увлажнителя
| Параметр | Спецификация |
|---|---|
| Внутренний объём | 50 л или 80 л |
| Внутренние размеры | 320 × 350 × 450 мм или 400 × 400 × 500 мм |
| Габаритные размеры | 820 × 1160 × 950 мм или 900 × 1210 × 1000 мм |
| Диапазон температур | от -20°C / -40°C / -70°C до +150°C |
| Диапазон влажности | от 20% до 98% относительной влажности |
| Точность контроля | колебание ±0,5°C; отклонение ±2,0°C; отклонение относительной влажности ±2,5% |
| Скорость изменения | охлаждение 1°C/мин; нагрев 3°C/мин |
| Тепловая нагрузка | 1000 Вт |
| Стандартная комплектация | кабельный ввод диаметром 50 мм с заглушкой; две полки |
 |
 |
Эти характеристики поддерживают малосерийные испытания на надёжность, мониторинг образцов под напряжением, работу в компактных лабораториях и повторяемые инженерные проверки.
Xi'an LIB Environmental Simulation Industry производит климатические испытательные камеры с2009— проектирование, производство, пусконаладка, доставка, монтаж и обучение, всё собственными силами. Ассортимент включает камеры температуры и климата, коррозионные камеры, камеры пыле- и водозащиты, камеры атмосферного воздействия и специальные испытательные камеры.
Краткие факты:
более 56 странобслужили
36-месячная гарантия, с пожизненным сервисным обслуживанием
Процесс поставки LIB: техническое обсуждение → проектирование камеры → производство по согласованным параметрам → проверка рабочих характеристик → три дня непрерывной наладки → калибровка → выдача отчёта → транспортировка → руководство по установке → обучение оператора. Цель проста — снизить риск того, что технически правильная камера окажется сложной в монтаже, обслуживании или эксплуатации.
Портативная термокамера идеальна для испытаний малых изделий, таких как компактные печатные платы, даёт инженерам быструю проверку, вписывается в очень маленькую лабораторию и обладает умеренной способностью отвода тепла. Традиционная климатическая камера — более безопасный выбор для очень крупных изделий, высокообъёмных валидационных испытаний с тяжелой оснасткой и сложных программ климатических испытаний.
Лучшее решение начинается с профиля испытаний: диапазон температур, диапазон влажности, время выдержки, скорость изменения, объём образца, тепловыделение, прокладка кабелей и нормативные параметры.
Не уверены, какая камера подходит для вашего плана испытаний? Обратитесь к инженерной команде LIB за рекомендацией спецификации илизапросить котировкудля камеры на 50 или 80 л.
Для чего используется портативная термокамера?
Портативная термокамера испытывает малые предметы в условиях жары, холода и влажности. Типичные применения включают тестирование печатных плат, датчиков, старение разъемов, испытания материалов и воспроизведение эксплуатационных отказов на возвращённых деталях.
Чем портативная термокамера отличается от традиционной климатической камеры?
Портативная термокамера меньше, её легче разместить в компактной лаборатории, и она подходит для малых образцов. Традиционная климатическая камера дает большую ёмкость для громоздких изделий.
Подходит ли настольная климатическая камера для длительных испытаний?
Да — пока размер образца, тепловая нагрузка, диапазон влажности и время выдержки соответствуют возможностям камеры. Профили влажного тепла, такие как 40°C и 93% относительной влажности, требуют стабильного контроля влажности и достаточного обдува образца воздухом.
Почему стоит выбрать портативные термокамеры LIB?
Портативные термокамеры LIB экономят пространство без потери точности. Они работают от -20°C / -40°C / -70°C до +150°C, поддерживают влажность от 20% до 98% относительной влажности, остаются в пределах ±0,5°C и поддерживают тепловую нагрузку 1000 Вт — достаточно, чтобы защитить даже термочувствительные образцы во время испытаний.
