Относительная влажность на дисплее выглядит просто, но точная калибровка датчика относительной влажности совсем не проста. Небольшая погрешность в точности датчика влажности может повлиять на фармацевтическое хранение, мониторинг чистых помещений, тестирование электроники, аккумуляторные лаборатории, кондиционирование материалов и записи качества продукции. Датчик, считывающий 55% относительной влажности, когда реальное состояние составляет 60% относительной влажности, может показаться безвредным в офисе. В контролируемом складе, лаборатории или процессе экологических испытаний этот пробел может привести к неправильным решениям.
Камера калибровки влажностиОбеспечивает датчики RH стабильной, повторяемой и документированной средой калибровки. Вместо того, чтобы полагаться на воздух в открытом помещении или единую фиксированную точку влажности, он создает контролируемые условия температуры и влажности в более широком рабочем диапазоне. Для команд, которым требуется обычная калибровка датчика относительной влажности, входной контроль, производственные испытания или контроль качества в доме, камера становится контролируемым пространством, где показания можно сравнить с отслеживаемым эталоном.
Показания относительной влажности сильно привязаны к температуре, воздушному потоку, размещению датчика, распределению водяного пара и времени стабилизации. Без контролируемой среды даже хороший эталонный датчик может не давать полезных сравнительных данных.

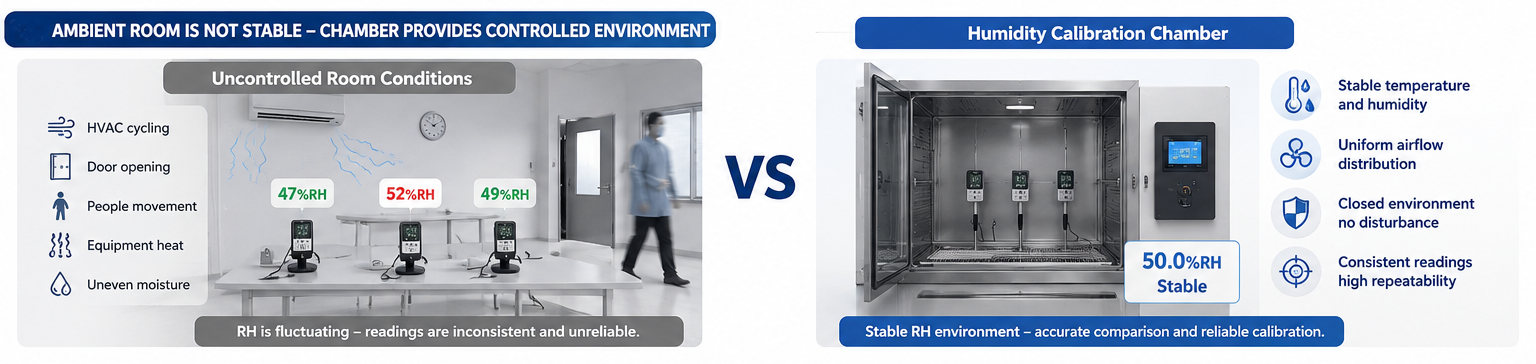

Обычная лабораторная комната меняется каждую минуту. Двери открываются. Циклы кондиционирования воздуха. Операторы передвигаются вокруг. Оборудование отдает тепло. Датчик, расположенный рядом со стеной, вентиляционным отверстием, лампой или источником питания, может считывать данные иначе, чем датчик в центре комнаты.
Вот почему неконтролируемая калибровка помещения часто создает разрозненные данные. Один датчик может реагировать быстрее, чем другой. Емкостный датчик относительной влажности может задерживаться после изменения шага. Зонду с защитным фильтром может потребоваться больше времени для урегулирования. Когда сама среда продолжает двигаться, становится трудно отделить реальную ошибку датчика от колебаний в помещении.
Насыщенные солевые растворы широко используются для калибровки относительной влажности. Стандарт ASTM E104 описывает способ получения постоянной относительной влажности в относительно небольших контейнерах, с применением от сухости до почти насыщения при 0 ° C до 50 ° C, включая калибровку гигрометра. В нем также говорится, что насыщенные растворы солей могут быть коррозионными и что для реализации генерируемых значений относительной влажности в пределах примерно ± 0,5% относительной влажности необходим контроль температуры около ± 0,1 ° С.
Значения фиксированной точки могут быть точными, но они ограничены. Они, как правило, небольшие по объему, статические установки. Они могут не совпадать с воздушным потоком, загрузкой камеры, прокладкой кабеля или сравнением с несколькими датчиками, необходимыми при калибровке промышленных датчиков относительной влажности. Например, общие значения насыщенных солей при 25 °C включают около 32,78% относительной влажности для хлорида магния, 57,57% относительной влажности для бромида натрия и 75,29% относительной влажности для хлорида натрия, каждое со своей собственной неопределенностью.
Калибровочный подход | Типичная прочность | Основное ограничение |
Сравнение окружающего номера | Быстрая и низкая стоимость | RH и температура в помещении нестабильны |
Фиксированная точка насыщенной соли | Полезные известные точки RH | Небольшие закрытые системы, коррозионные соли, более медленный рабочий процесс |
Камера калибровки влажности | Широкий диапазон относительной влажности, повторяемые программы, мультисенсорная загрузка | Требует выбора камеры, стандарта ссылки, и контроля процедуры |
Камера калибровки влажности не заменяет эталонный стандарт. Это создает контролируемое состояние, в котором тестируемое устройство и эталонный стандарт можно сравнить справедливо.
Стабильный контроль влажности снижает неопределенность калибровкиВо время калибровки относительной влажности камера устанавливается в целевые точки, такие как 30% относительной влажности, 50% относительной влажности, 75% относительной влажности или 90% относительной влажности. Как только установленное значение стабильно, показания эталонного прибора и DUT записываются одновременно.
Этот контролируемый метод уменьшает распространенные источники ошибок калибровки: дрейфующий воздух в помещении, кратковременные изменения ОВКВ, нагрев оператора, плохая герметизация и неравномерное распределение влаги. Это особенно полезно для калибровки партии, где необходимо сравнивать десять, двадцать или более датчиков относительной влажности при одинаковых условиях.
Хороший воздушный поток камеры имеет значение. Датчики возле стены камеры, двери или выхода увлажнителя не должны видеть состояние, отличное от датчиков в центре. Камера с внутренним вентилятором и воздуховодом помогает более равномерно распределять температуру и влажность, уменьшая локальное отклонение между положениями. Камера калибровки влажности LIB разработана с внутренним распределением воздушного потока и изоляцией камеры для поддержки стабильного контроля влажности.
Относительная влажность зависит от температуры. При том же содержании водяного пара более теплая воздушная масса показывает более низкое значение относительной влажности, в то время как более холодная воздушная масса показывает более высокое значение относительной влажности. Вот почему калибровка датчика относительной влажности не должна рассматривать только влажность как единственную переменную.
Например, точка калибровки 25 ° C и 50% относительной влажности не является таким же практическим условием, как 40 ° C и 50% относительной влажности. Датчики, используемые в комнатах старения электроники, теплицах, автомобильных интерьерах или фармацевтических комнатах стабильности, могут нуждаться в многоточечных проверках как влажности, так и температуры.
ИЭК 60068-3-4 дает наведение для влажных испытания жары и деятельности камеры. В нем отмечается, что высокая влажность в сочетании с повышенной температурой создает нагрузку на продукты и дает такие детали работы камеры, как использование проводимости воды от 5 мкСм/см до 20 мкСм/см при + 23 ° C, очистка внутренних частей камеры перед испытанием и предотвращение прямого впрыска воды в рабочее пространство.
Хорошая камера калибровки влажностиВсе еще нуждается в тщательной процедуре. Плохая загрузка, поспешные показания и неправильное размещение эталона могут повредить значение результата калибровки.
Эферентный стандарт должен быть размещен рядом с чувствительной зоной DUT, а не рядом со стенкой камеры или непосредственно в выпускном отверстии воздушного потока. Если загружено несколько зондов, у них должно быть достаточное расстояние для движения воздуха. Отверстия для кабеля должны быть закрыты после подключения, чтобы уменьшить утечку.
Общая последовательность заключается в переходе от низкой относительной влажности к высокой относительной влажности: 30% относительной влажности, 50% относительной влажности, 75% относительной влажности, затем 90% относительной влажности. Это снижает риск конденсации на датчиках, фильтрах и корпусах. Когда испытание высокой влажности необходимо, операторы должны обратить внимание точка росы и избежать быстрых падений температуры которые могут причинить воду сформировать на поверхности датчика.
Датчикам относительной влажности нужно время для установки. Голый датчик может стабилизироваться быстрее, чем зонд со спеченным фильтром, защитным колпачком или пластиковым корпусом. При калибровке продукции в процедуру должно быть записано фиксированное время замачивания. Например, после достижения стабильности камеры группа может подождать от 20 до 40 минут до записи данных, в зависимости от конструкции датчика и требуемой неопределенности.
Обычный рабочий процесс очень прост:
· Установите точку влажности и температуры камеры.
· Подождите, пока эталонный стандарт и показания DUT не станут стабильными.
· Запись камеры записи, эталонное чтение, чтение DUT, время и серийный номер.
· Рассчитайте значение коррекции или результат прохождения/отказа.
· Повторите во всех необходимых точках влажности.
Для записей калибровки с высоким значением следует сохранять необработанные показания, а не только писать «проход». Датчик может пройти сегодня, но показать дрейф позже, а данные о тенденциях помогают командам технического обслуживания планировать повторную калибровку.
Ошибки влажности-это не только лабораторные проблемы. Они появляются в складских помещениях, производственных линиях, климатических камерах и системах полевого мониторинга.
Калибровочные лаборатории нуждаются в повторяемых точках калибровки относительной влажности, отслеживаемом эталонном инструменте и четких записях. Команды по качеству в доме используют камеру калибровки влажности для проверки входящих датчиков RH, производственных партий, отремонтированных датчиков и возвращенных в поле устройств перед повторным использованием.
Фармацевтические склады, чистые помещения и зоны стабильности часто работают в определенных окнах RH. Если комнатный монитор дрейфует низко, реальная экскурсия влажности может быть пропущена. Если он дрейфует высоко, сайт может расследовать ложную тревогу. Точная калибровка датчика относительной влажности помогает сохранять достоверность экологических записей.
Лаборатории электроники используют датчики RH для отслеживания воздействия влаги во время испытаний печатных плат, разъемов, аккумуляторов и покрытий. Автомобильные испытательные группы контролируют влажность во время внутреннего материала, модуля датчика и проверки блока управления. При тестировании окружающей среды датчики относительной влажности поддерживают влажные тепловые испытания, когда температура и влажность влияют на утечку электричества, коррозию, набухание и сопротивление изоляции.
Правая камераЭто не всегда самое большое или самое сложное. Он должен соответствовать диапазону датчика, рабочей нагрузке, цели неопределенности и ежедневному методу работы.
Если датчики используются между 30% относительной влажности и 80% относительной влажности, камера должна охватывать эти точки с помещением на обоих концах. Если датчики используются в условиях старения, хранения или влажной тепловой среды с высокой влажностью, полезно покрытие до 90% относительной влажности или выше. Ряд камеры РХ 20% до 98% дает широкий охват для большинств промышленной работы тарировки датчика РХ.
Посмотрите за пределы диапазона RH. Колебания температуры, отклонение температуры, уплотнение камеры, расположение воздушного потока, метод увлажнения и качество воды влияют на повторяемость. Для калибровки датчика стабильный воздух вокруг DUT имеет большее значение, чем широкая спецификация, которая не может удерживаться под нагрузкой.
Небольшая партия ручных гигрометров может нуждаться в компактной камере. Производственной линии, проверяющей десятки передатчиков, может потребоваться больше объема, полок, отверстий для кабелей и места для крепления. Операторы должны оставлять достаточное расстояние вокруг каждой чувствительной головки вместо того, чтобы заполнять камеру, как шкаф для хранения.
Программируемые шаги, сетевое подключение, сигналы тревоги и экспорт данных сокращают ручную работу. Эти функции полезны при выполнении многоточечной калибровки в течение ночи или когда один техник должен управлять несколькими камерами и эталонными приборами.
Практичная камера тарировки влажности должна покрыть общие пункты тарировки, держать стабилизированную влажность, позволять достаточному помещению для загрузки датчика, и поддерживать репеатабле программы.
Камера калибровки влажности LIB покрывает от 20% до 98% относительной влажности, что подходит для многих процедур калибровки датчиков относительной влажности, от проверок хранения при низкой влажности до мониторинга окружающей среды при высокой влажности. Его можно установить на фиксированные точки влажности или циклические изменения влажности для различных нужд калибровки.
Отклонение влажности камеры проконтролировано на ± 2.5% РХ. Для калибровочных работ этот рисунок должен быть прочитан правильно: камера создает стабильную среду сравнения, в то время как эталонный стандарт определяет калибровочную коррекцию. Более низкое и повторяемое отклонение помогает операторам более четко оценивать дрейф датчика по повторяющимся прогонам.
ЛИБ предлагает тома камеры от 100Л к 1000Л, давая лабораториям и группам продукции комнату для того чтобы соответствовать размеру камеры с количеством датчика, дизайном приспособления, прокладкой кабеля, и рабочей нагрузкой теста. Большие объемы полезны, когда датчики, передатчики, регистраторы данных и устройства отображения должны быть проверены вместе.
Программируемый контроллер цветного сенсорного ЖК-экрана и соединение Ethernet помогают командам запускать пошаговые программы, записывать данные и управлять длинными программами калибровки. Камера также использует автоматическое водоснабжение, систему очистки воды, интерьер нержавеющей стали, порт кабеля, полки, смотровое окно, и предохранение от безопасности для системы влажности, сверх-температуры, перегрузок по току, нехватки воды, и рисков утечки.
Ключевой параметр камеры | Практическая ценность для калибровки датчика относительной влажности |  |
Диапазон влажности | От 20% до 98% относительной влажности | |
Отклонение влажности | ± 2,5% относительной влажности | |
Температурные параметры | Низкотемпературные параметры до-20 ° C, -40 ° C или-70 ° C; верхний диапазон до + 150 ° C | |
Колебания температуры | ± 0,5 ° C | |
Отклонение температуры | ± 2,0 ° C | |
Внутренний объем | 100л, 225л, 500л, 800л, 1000л | |
Скорость нагрева/охлаждения | 3 ° C/мин нагрева, 1 ° C/мин охлаждения | |
Контроль | Программируемый сенсорный экран, соединение Ethernet |
Xi'an LIB Экологическое моделирование промышленностиИзготовляет камеры экологического теста для глобальных клиентов, с дизайном, продукцией, продажами, установкой, тренировкой, и послепродажным обслуживанием как часть своей возможности поставки камеры теста. LIB работает в производстве камер для экологических испытаний с 2009 года, обслуживает клиентов по всему миру и поставляет производственные линии, охватывающие камеры температуры и климата, камеры коррозии, камеры IP для пыли и воды, камеры выветривания и специальные испытательные камеры.
Для пользователей калибровки датчика относительной влажности значение LIB-это не только оборудование камеры. Стабилизированное управление влажности, дизайн воркроом нержавеющей стали, автоматическое водоснабжение, изоляция камеры, предохранение от безопасности, и программабле контроль вся работа тарировки поддержки ежедневная. Камеру можно использовать для фиксированных пунктов тарировки влажности или циклических программ влажности. Калибровочное оборудование должно оставаться пригодным для использования после доставки. LIB обеспечивает установку, ввод в эксплуатацию, руководство по техническому обслуживанию, обучение, 36-месячную гарантию, пожизненное последующее обслуживание и поддержку со стороны послепродажного и местного сервисного обслуживания.
Калибровочная камера влажности используется для создания стабильных условий относительной влажности и температуры для калибровки датчика относительной влажности, проверки гигрометра, сравнения передатчиков и проверки регистратора данных влажности.
Калибровка датчика относительной влажности обеспечивает надежность показаний влажности. Он помогает обнаруживать дрейф датчика, уменьшать количество ложных срабатываний, поддерживать записи качества и защищать материалы или продукты, чувствительные к влаге.
Многие предприятия калибруют датчики относительной влажности каждые 6-12 месяцев. Датчики, используемые в высокой влажности, химических паров, мониторинга чистых помещений, фармацевтического хранения или критического тестирования, могут нуждаться в более коротких интервалах, основанных на истории дрейфа и внутренних правилах качества.
Практический диапазон калибровки датчика относительной влажности часто включает такие точки, как 30% относительной влажности, 50% относительной влажности, 75% относительной влажности и 90% относительной влажности. Ряд камеры от 20% РХ до 98% РХ покрывает большинств общие лабораторные и промышленные пункты тарировки.
Да. Одна камера тарировки влажности может откалибровать множественные датчики в то же время когда камера имеет достаточный том, хороший воздушный поток, свойственное дистанционирование, загерметизированный доступ кабеля, и стабилизированный стандарт ссылки помещенный около чувствительной области.
