Стандарты IEC 60068-2-2 и MIL-STD-810H
Беспилотные летательные аппараты (БПЛА) и коммерческие дроны работают в компактных, закрытых корпусах из углеродного волокна или пластика с ограниченным естественным воздухообменом. Во время работы внутреннее тепло от высокотоковых бесколлекторных двигателей, литий-полимерных аккумуляторов, процессоров и высокочастотных силовых каскадов электронного регулятора скорости (ESC) быстро накапливается. В жарких климатических условиях или под прямым солнечным излучением температура внутри корпуса может легко превышать 70–85 °C.
При сильных тепловых нагрузках электроника дрона демонстрирует характерные виды отказов: полетные контроллеры страдают от дрейфа смещения датчиков IMU и сбросов процессора; ESC испытывают тепловое отключение MOSFET или дисбаланс фазных токов; подвесы камер страдают от шума датчика изображения, расфокусировки объектива и ошибок удержания двигателя.
Чтобы устранить полевые аварии и обеспечить надежность миссий, инженерные группы проводят ускоренные испытания на сухое тепло вКамера сухого теплаВ этом руководстве подробно описаны физические процессы термической деградации в основных подсистемах дронов, международные квалификационные стандарты (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), рабочие процедуры испытаний и комплексные решения на оборудовании от компании LIB Industry.
Различные подсистемы дрона выделяют тепло и реагируют на нагрев по-разному. Оценка надежности дрона требует применения специализированной контрольно-измерительной аппаратуры, электрической нагрузки и диагностического мониторинга для каждого компонента.
Подсистема |
Основной источник тепла |
Ключевой тепловой риск |
Полетный контроллер (FC) |
Тепловыделение процессора |
Дрейф датчиков IMU |
Электронный регулятор скорости (ESC) |
Высокочастотная коммутация MOSFET |
Высокие фазные токи (30–120 А+) |
Камера и оптический подвес |
Самонагрев датчика, закрытый корпус |
Темновой ток, шум, сдвиг фокуса объектива, дрейф/ошибка удержания двигателя подвеса |
Полетные контроллеры объединяют микроэлектромеханические системы (MEMS) гироскопы и акселерометры (IMU), микроконтроллеры (MCU), стабилизаторы напряжения и датчики барометрического давления.
• Смещение нуля датчиков: Повышение температуры вызывает тепловое расширение MEMS-структур, приводя к смещениям выходного сигнала при нулевом воздействии (g-смещение и дрейф гироскопа), что приводит к потере высоты или ориентации в автономном полете.
• Нестабильность процессора и стабилизатора: Повышенные температуры увеличивают тепловой шум в стабилизаторах с низким падением напряжения (LDO) и вызывают троттлинг процессора или срабатывание сторожевого таймера, что приводит к полной потере управления в полете.
ESC преобразуют постоянный ток аккумулятора в трехфазные сигналы переменного тока для бесколлекторных двигателей посредством высокочастотной широтно-импульсной модуляции (ШИМ).

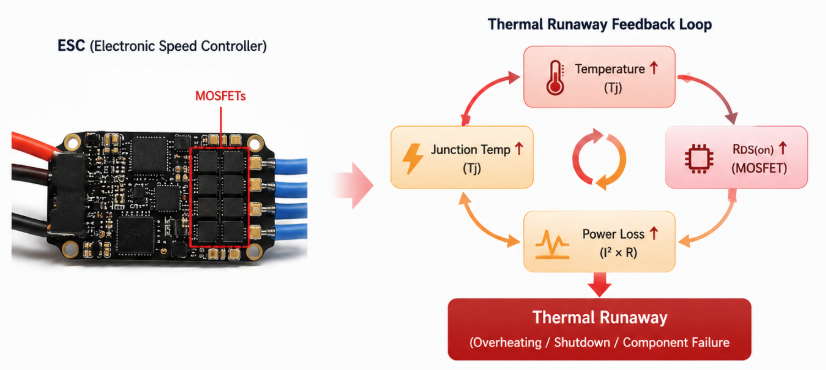

• Коммутационные потери и тепловой разгон: Внутреннее сопротивление MOSFET (RDS(on)) увеличивается пропорционально температуре перехода Tj:
RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]
Где α — положительный температурный коэффициент кремния. С ростом Tj растет RDS(on), увеличивая мощность потерь проводимости (Ploss = I2phase × RDS(on)), что запускает тепловой разгон, оплавление припоя или преждевременное тепловое отключение.
• Темновой ток КМОП-датчика изображения: Ток утечки датчика удваивается примерно каждые 6–8 °C повышения температуры, вызывая шум фиксированного шаблона, горячие пиксели и потерю кадров.
• Расфокусировка объектива: Тепловое расширение композитных оправ объективов изменяет расстояние между оптическими элементами, снижая резкость изображения.
• Ошибка удержания двигателя подвеса: Повышенные температуры изменяют сопротивление обмоток двигателя, вызывая срабатывание тепловой защиты драйвера или снижая стабилизирующий крутящий момент.
Узел компонента |
Основной тепловой стрессор |
Физический механизм отказа |
Диагностический показатель |
Полетный контроллер |
Рассеивание тепла процессором и температура окружающей среды в корпусе |
Смещение нуля MEMS IMU, сброс сторожевого таймера MCU, шум LDO |
Стабильность выходных сигналов ориентации, синхронизация цикла, пульсации напряжения |
Электронный регулятор скорости |
Высокотоковая коммутация (I²R) и тепловое накопление |
Тепловой разгон MOSFET, дисбаланс фаз, усталость паяных соединений |
Баланс фазных токов, температура переключения (Tj), срабатывание защиты |
Модуль камеры |
Самонагрев датчика и закрытый корпус |
Увеличение темнового тока КМОП, сдвиг фокуса объектива |
Потеря кадров, отношение сигнал/шум изображения (SNR), частотно-контрастная характеристика фокуса MTF |
3-осевой подвес |
Нагрев драйвера двигателя и постоянная нагрузка стабилизации |
Повышение сопротивления обмоток, тепловое отключение драйвера |
Ошибка удержания (градусы), потребляемый ток двигателя, скорость дрейфа |
Выбор подходящего стандарта зависит от того, является ли узел дрона коммерческим компонентом, бортовым оборудованием гражданской авиации или системой военного БПЛА.
Стандарт |
Область применения |
Типовые температуры |
IEC 60068-2-2 |
Общее коммерческое и промышленное оборудование |
Предпочтительно: +55 °C, +70 °C, +85 °C |
MIL-STD-810H, метод 501.7 |
Специализированные военные и оборонные БПЛА |
Базовая жара (A2) / Сухая жара (A1) |
RTCA DO-160G, раздел 4 |
Экологическая квалификация гражданского бортового оборудования |
+55 °C, +70 °C, +85 °C |
• Метод испытаний: Оценка нетепловыделяющих (испытание Bb) и тепловыделяющих (испытание Bd/Be) образцов в условиях подачи питания или без него.
• Ключевые температуры: +55 °C, +70 °C, +85 °C, +100 °C и +125 °C.
• Ограничение скорости изменения: Скорость изменения температуры не должна превышать 1 K/мин (усреднённо за ≤5 мин) во избежание нежелательного теплового удара.
• Процедура I (Хранение): Оценка целостности конструкции и стойкости материалов при высоких температурах хранения (до +71 °C для климата «сухая жара A1») в течение не менее семи суточных циклов продолжительностью 24 часа.
• Процедура II (Функционирование): Оценка работоспособности под напряжением при пиковых эксплуатационных температурах (от +32 °C до +49 °C окружающей среды или более высоких индуцированных температурах корпуса до +71 °C) в течение как минимум трёх 24-часовых рабочих циклов.
• Ограничение скорости изменения: Максимальная скорость нагрева ограничена 3 °C/мин.
Стандарт / Протокол |
Область применения |
Диапазон температур |
Продолжительность воздействия |
Ключевые параметры и ограничения скорости |
IEC 60068-2-2 |
Коммерческая и промышленная электроника |
от +30 °C до +125 °C |
2 ч, 16 ч, 72 ч, 96 ч, 168 ч |
Изменение ≤1 K/мин; функциональная проверка под нагрузкой |
MIL-STD-810H (501.7) |
Военные и промышленные системы БПЛА |
от +33 °C до +71 °C (индуцированная) |
От 3 до 7 суточных 24-часовых циклов |
Хранение и работа в нескольких циклах; изменение ≤3 °C/мин |
RTCA DO-160G (Разд. 4) |
Гражданское бортовое оборудование |
+55 °C, +70 °C, +85 °C |
3 ч (кратковременный) / 2 ч (рабочий) |
Категория определяет предельную повышенную температуру при эксплуатации и выживание на земле |
MIL-STD-202-108 |
Испытания на долговечность компонентов |
от +70 °C до +150 °C (±2 °C) |
от 96 ч до 1000+ ч |
Длительная выдержка для отбраковки дискретных ИС и MOSFET |
Структурированная последовательность испытаний гарантирует, что регистрируемые отказы вызваны контролируемым тепловым стрессом, а не неправильным обращением или наводками кабелей.
1. Предварительный осмотр и базовая электрическая калибровка
2. Оснащение компонентов датчиками (установка термопар и кабелей)
3. Настройка герметичных вводов (подвод питания и передача данных)
4. Программируемый тепловой нагрев (≤1 K/мин до ≤3 °C/мин)
5. Изотермическая выдержка и подача полной электрической нагрузки
6. Регистрация телеметрии в реальном времени (напряжение, ток, IMU, видео)
7. Контролируемое восстановление и послеиспытательный визуальный / функциональный контроль
1. Оснащение датчиками и монтаж: Прикрепите калиброванные термопары типа K непосредственно к сильно нагревающимся компонентам (корпус MCU, радиатор MOSFET, LDO-стабилизатор и корпус КМОП-датчика). Закрепите компоненты на приспособлениях с низкой теплопроводностью в характерных для эксплуатации положениях.
2. Прокладка кабелей и герметизация вводов: Пропустите сильноточные кабели питания и высокоскоростные интерфейсы передачи данных (CAN-шина, UART, MIPI, HDMI) через герметизированный силиконом вводный порт камеры. Источники постоянного тока и регистрирующие компьютеры оставьте вне камеры.
3. Термическая стабилизация и выдержка: Нагрейте камеру до заданного значения (например, +70 °C или +85 °C). Начните официальный отсчет времени выдержки только после того, как внутренние датчики компонентов покажут тепловое равновесие (ΔT < 1 °C за 15 минут).
4. Критерии «годен/не годен» для компонентов: см. таблицу ниже.
Подсистема |
Критерий годности |
Критерий неисправности |
Полетный контроллер |
Отсутствие перезагрузок/срабатываний сторожевого таймера MCU; дрейф гироскопов IMU в пределах ±0,5 °/с; дрожание синхронизации цикла < 5% |
Любой сброс процессора, поврежденная телеметрия или расхождение по ориентации |
Электронный регулятор скорости |
Дисбаланс фазного тока < 3%; отсутствие преждевременного теплового отключения при полной электрической нагрузке |
Короткое замыкание MOSFET, расплавление разъемов, срабатывание тепловой защиты |
Камера и подвес |
Нулевая потеря кадров при заданной скорости передачи; ошибка стабилизации подвеса < 0,02°; сохранение MTF фокусировки |
Потеря видеосигнала, превышение шума изображения, потеря крутящего момента двигателем подвеса |
Выбор подходящей конфигурации камеры сухого тепла зависит от размеров образца, общей тепловой мощности, требований к кабельным вводам и желаемой скорости нагрева.
Настольная / компактная камера (50–225 л) |
Высокопроизводительная / большой емкости (500–1000 л) |
НИОКР-испытания отдельных FC, ESC и модулей камер. Малый рабочий объем для электроники. |
Испытания полных корпусов дронов. Групповые испытания нескольких ESC. Высокие нагрузки рассеиваемой мощности. |
Параметр выбора |
Компактная настольная камера сухого тепла |
Высокопроизводительная камера большого объема |
Внутренний объем |
От 50 литров до 225 литров |
От 500 литров до более 1000 литров |
Целевой испытуемый образец |
Отдельные платы FC, одиночные ESC, модули камер |
Полноразмерные мультироторные корпуса, массивы трехфазных ESC большой мощности |
Диапазон температур |
Окружающая +10 °C до +150 °C (или −20 °C/−40 °C до +150 °C) |
−70 °C до +150 °C |
Колебания температуры |
±0,5 °C |
±0,5 °C |
Скорость нагрева |
3,0 °C/мин |
3,0–5,0 °C/мин |
Диаметр вводного порта |
Стандартный силиконовый порт 50 мм |
Двойные порты 50 мм / 100 мм с возможностью настройки |
Допустимая нагрузка на полку |
30 кг на полку |
Усиленная полка 100 кг |
Выбор высокоточного оборудования для экологических испытаний требует опытного производственного партнера, способного предоставить индивидуальную техническую поддержку.
Основанная в 2009 году компания Xi'an LIB Environmental Simulation Industry является специализированным разработчиком, производителем и мировым поставщиком климатических испытательных камер, обслуживающим клиентов в более чем 56 странах. LIB предлагает полные решения «под ключ» — от первоначального планирования лабораторного помещения и проектирования индивидуальных кабельных вводов до доставки, монтажа, обучения операторов и калибровки.
• Широкий ассортимент продукции: LIB производит камеры сухого тепла, камеры климатических испытаний (температура/влажность), системы термоудара, оборудование для испытаний на пыле- и влагозащиту, а также проходные климатические камеры.
• Предотгрузочный контроль качества: Готовые камеры перед отправкой проходят тщательную 72-часовую непрерывную работу и многопозиционную калибровку.
• Поддержка на уровне отрасли: Все системы LIB включают полную 3-летнюю гарантию и пожизненную техническую поддержку и обслуживание.
|
|
|
|
|
| Прочная рабочая камера | Кабельный ввод | Датчик температуры и влажности | ПИД-регулятор |

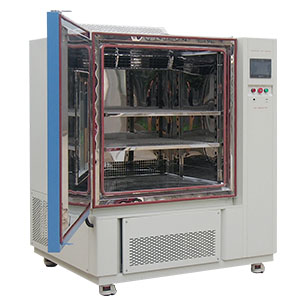

Высокотемпературные камеры сухого тепла LIB серии TR предназначены для квалификационных испытаний электроники:
• Высокоточный контроль температуры: Нагревательные элементы с нихромовым сердечником в сочетании с системами принудительной циркуляции воздуха поддерживают колебания температуры в пределах ±0,5 °C и пространственное отклонение в пределах ±2,0 °C.
• Настраиваемые кабельные вводы: Стандартные порты 50 мм (опционально 100 мм/150 мм) с мягкими силиконовыми заглушками обеспечивают беспрепятственный ввод высокотоковых силовых проводов и высокочастотных коммуникационных кабелей.
• Программируемый сенсорный ПЛК: Интеллектуальный 7-дюймовый цветной сенсорный контроллер поддерживает многошаговые температурные программы, построение графиков в реальном времени, регистрацию данных через Ethernet/USB и автоматические аварийные оповещения.
• Комплексная защита безопасности: Встроенные средства отключения при перегреве, защита от обратного чередования фаз, автоматы защиты от утечки тока и внешние блокировки аварийного останова обеспечивают безопасные длительные испытания под нагрузкой.
Ведущий промышленный производитель коммерческих дронов столкнулся с периодическими сбросами полетного контроллера и пропаданием видеотелеметрии с камеры при проведении наблюдательных полетов в условиях высоких температур пустыни (окружающая температура >45 °C).
Компания LIB Industry разработала по индивидуальному заказу и установила камеру сухого тепла TR-500 (500 л) с двумя кабельными вводами 100 мм, специальными непроводящими монтажными приспособлениями и возможностью непрерывной регистрации данных.
1. Доставка на место и позиционирование в лаборатории НИОКР БПЛА
2. Интеграция с питанием предприятия и калибровка тепловых датчиков
3. Проведение индивидуального эксплуатационного испытания +70 °C по IEC 60068-2-2 и DO-160G
4. Практическое обучение инженеров-испытателей автоматизации ПЛК и экспорту данных
5. Окончательная приемка и активация 3-летней гарантии
При подаче питания на полетный контроллер, подвес камеры и 80-амперные ESC с полной нагрузкой при +70 °C внутри камеры LIB инженеры выявили локальное тепловое насыщение внутреннего LDO-стабилизатора (температура перехода >115 °C). Производитель изменил конструкцию теплоотвода в корпусе, что позволило устранить сбросы в полевых условиях до начала серийного производства.
«Камера сухого тепла LIB и специальные кабельные вводы позволили нам выявить критический дефект теплового стабилизатора в нашем полетном контроллере до официального коммерческого запуска. Стабильность температуры и интерфейс регистрации данных сделали проверку на соответствие требованиям простой и легкой». |
Для обеспечения полной экологической квалификации дронов — от теплового стресса до влажности, термоударов и вибрации — LIB Industry предлагает портфолио дополнительного испытательного оборудования:
Серия оборудования |
Основная квалификационная функция |
Применимые стандарты |
Идеальный испытуемый образец |
|
|
Высокотемпературная эксплуатационная и складская отбраковка |
IEC 60068-2-2, MIL-STD-810H 501.7 |
Полетные контроллеры, ESC, подвесы камер |
|
|
Комбинированное термо-влажностное циклирование |
IEC 60068-2-30, MIL-STD-810H 507.6 |
Печатные платы с конформным покрытием, телеметрические модули |
Быстрое тепловое расширение и усталость от напряжений |
MIL-STD-883 Method 1010, JESD22-A104 |
ИМС поверхностного монтажа, паяные соединения, силовые каскады |
|
|
|
Тепловые испытания корпусов дронов в утилитарном масштабе |
RTCA DO-160G, индивидуальные профили OEM |
Полноразмерные платформы БПЛА, крупные партии компонентов |
Вопрос 1: При какой температуре следует испытывать полетные контроллеры и ESC дронов?
Стандартные коммерческие электронные компоненты дронов обычно испытываются при температуре от +55 °C до +70 °C для квалификации на работоспособность и до +85 °C для испытаний на высокотемпературное хранение или экстремальную отбраковку корпусов. Всегда руководствуйтесь спецификациями производителя компонентов и целевыми профилями полета.
Вопрос 2: Можно ли безопасно подавать полную электрическую нагрузку на ESC внутри камеры сухого тепла?
Да. Испытание ESC под током требует прокладки проводов питания постоянного тока и управления через герметичный кабельный ввод к внешним источникам питания и нагрузочным блокам. Во время испытаний должны быть активированы аварийные блокировки отключения питания и ограничители максимальной температуры.
Вопрос 3: Как измерить тепловой дрейф полетного контроллера во время испытания на сухое тепло?
Установите полетный контроллер на неподвижную виброизолированную оснастку внутри камеры. Подключите телеметрический выход к внешнему компьютеру и непрерывно регистрируйте необработанные выходные сигналы гироскопов/акселерометров MEMS, оценки ориентации, время цикла MCU и напряжения на шинах питания на протяжении всего теплового разогрева и выдержки.
Вопрос 4: Почему камера сухого тепла предпочтительнее климатической камеры при первоначальных высокотемпературных испытаниях?
Испытание на сухое тепло вычленяет чисто тепловые виды отказов, такие как тепловой разгон полупроводников, оплавление припоя и дрейф датчиков, без введения переменных, связанных с конденсацией влаги, что упрощает анализ первопричин на ранних этапах НИОКР.
Ускоренные испытания на сухое тепло необходимы для выявления дефектов электроники до того, как они приведут к дорогостоящим полевым отказам и авариям дронов. Сотрудничество с LIB Industry обеспечивает доступ к точным климатическим камерам, индивидуальной разработке кабельных вводов и надежной долгосрочной поддержке.
Свяжитесь с LIB Industry сегодня, чтобы пообщаться со специалистом по экологическим испытаниям, запросить технические спецификации или получить индивидуальное коммерческое предложение, адаптированное для вашей программы квалификации дронов.
Email:inquiry@libtestchamber.com
Предоставляемые услуги: Бесплатные технические консультации, индивидуальная разработка вводных портов, монтаж на объекте, сертифицированная калибровка,3-летняя гарантия, пожизненная техническая поддержка.
