В реальной разработке продуктов большинство отказов из-за воды происходит не из-за ошибок проектирования, а из-за выбора неправильного стандарта испытаний.
Изделие, хорошо работающее под дождём, может выйти из строя при мойке под высоким давлением. Другое, выдерживающее временное погружение, может пропускать воду при воздействии направленных водяных струй. Поэтому испытания по стандартам IP66K, IP67 и IP69K нельзя рассматривать как взаимозаменяемые уровни «водонепроницаемости».
Каждый стандарт представляет собой отдельный сценарий риска воздействия окружающей среды. Неправильный выбор часто приводит к вводящим в заблуждение результатам сертификации, отказам в полевых условиях и дорогостоящим переделкам.
Код IP широко используется при сертификации продукции, но его часто ошибочно воспринимают как простую систему «чем выше число, тем лучше защита».
На самом деле вторая цифра рейтинга IP определяет совершенно разные условия воздействия воды:
Некоторые имитируют водяные струи
Некоторые имитируют временное погружение
Некоторые имитируют мойку горячей водой под высоким давлением
Это не вариации одного и того же испытания — это принципиально разные типы нагрузок, воздействующих на уплотнения, корпуса, вводы кабелей и соединения.
.png "IP66K_vs_IP67_vs_IP69K_How_to_Choose_the_Right_Waterproof_Test_Chamber_(1).png")

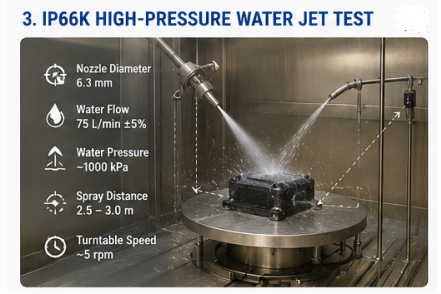

IP66K имитирует сильные направленные водяные струи, типичные для наружной мойки, дорожных брызг и промышленных условий.
Он определяется:
Диаметр сопла 6,3 мм
Расход воды ~75 л/мин
Давление ~1000 кПа
Расстояние распыления 2,5–3 м
Воздействие струи под разными углами
Это испытание фокусируется на ударном давлении и направленной силе воды, а не на погружении.
Обычно используется для:
Автомобильная электроника и датчики
Наружные светодиодные системы освещения
Промышленные щиты управления
Сельскохозяйственное и строительное оборудование
IP66K особенно эффективен для выявления слабых мест уплотнений при реальном механическом воздействии воды.
.png "IP66K_vs_IP67_vs_IP69K_How_to_Choose_the_Right_Waterproof_Test_Chamber_(2).png")
IP67 – сценарий временного погруженияIP67 оценивает способность изделия выдерживать кратковременное погружение в воду в статических условиях.
Типичные условия:
Погружение на глубину 1 метр
Продолжительность 30 минут
Без движения воды или напорных струй
В отличие от IP66K, это испытание не имитирует внешнее воздействие. Давление создаётся только глубиной воды.
Подходит для:
Портативные электронные устройства
Ручные приборы
Риски случайного кратковременного затопления
Однако IP67 не отражает среды реальной очистки или распыления, что является распространённым заблуждением при выборе продукции.
.png "IP66K_vs_IP67_vs_IP69K_How_to_Choose_the_Right_Waterproof_Test_Chamber_(3).png")
IP69K – экстремальная очистка горячей водой под высоким давлениемIP69K представляет собой наиболее суровое условие проникновения воды в системе IP.
Оно имитирует промышленные условия очистки с:
Температура воды ~80°C
Высокое давление 8–10 МПа
Распыление с близкого расстояния 100–150 мм
Множество углов распыления (0°, 30°, 60°, 90°)
Вращающееся воздействие
Эта комбинация тепла и давления создаёт как механическую, так и термическую нагрузку, что может вызвать деформацию уплотнений, несоответствие расширения материалов и утечку через микрозазоры.
Широко используется в:
Оборудование для пищевой промышленности
Фармацевтические производственные системы
Тяжёлое транспортное оборудование
Промышленная среда с высокими требованиями к гигиене
Правильный выбор основан не на уровне рейтинга, а на реальных условиях воздействия:
Если продукт подвергается воздействию дождя, дорожных брызг или очищающих струй → Испытательное оборудование IP66K
Если риск заключается в случайном погружении в воду → Испытательное оборудование IP67
Если продукт подвергается воздействию горячей мойки под высоким давлением → Оборудование высокого давления IP69K
|
|
|
Выбор на основе принципа «чем выше число, тем лучше защита» — одна из самых распространённых причин несоответствия испытаний и отказа в сертификации.
Даже при правильном стандарте ненадёжное оборудование может исказить результаты испытаний.
В профессиональных валидационных средах критические параметры должны оставаться стабильными:
Постоянство давления воды
Точность расхода
Контроль расстояния распыления
Калибровка сопла
Повторяемость продолжительности испытания
Стабильность концентрации пыли (для испытаний IP6X)
Небольшие отклонения этих параметров могут существенно изменить жёсткость испытаний, что приведёт к непоследовательным результатам сертификации или вводящим в заблуждение результатам «пройдено/не пройдено».
LIB Industry предлагает полный спектр систем моделирования окружающей среды, предназначенных для испытаний реальной надёжности продукции.
Портфолио включает:
Камеры для дождевых и водяных испытаний IPX1–IPX9K
Системы испытаний струёй высокого давления IP66K
Испытательные камеры для горячей мойки IP69K
Камеры для испытаний на пыль и песок IP5X / IP6X
Системы для испытаний на пыль и песок с обдувом, соответствующие MIL-STD-810
Эти системы спроектированы для обеспечения стабильных, воспроизводимых условий испытаний с точным контролем давления, расхода, температуры, расстояния распыления и концентрации пыли.
В отличие от базовых установок, системы LIB предназначены для долгосрочного промышленного использования, поддерживая как валидацию в НИОКР, так и контроль качества на производстве.
LIB Industry фокусируется на предоставлении не только оборудования, но и полной инфраструктуры для испытаний на надёжность для глобальных производителей и лабораторий.
Ключевые преимущества включают:
Полное покрытие испытаний на воду + пыль + окружающую среду по IP
Индивидуальный дизайн камер для разных размеров продукции и требований испытаний
Промышленная конструкция из нержавеющей стали для длительного срока службы
Высокоточная система управления на базе ПЛК для автоматизированных и воспроизводимых испытаний
Стабильная работа в условиях непрерывной лабораторной эксплуатации
Для поддержки долгосрочной надёжности LIB Industry предоставляет:
✔ Гарантия на оборудование 3 года
✔ Пожизненная техническая поддержка
Это обеспечивает стабильную работу, снижение рисков технического обслуживания и непрерывную возможность проведения испытаний на протяжении всего жизненного цикла оборудования.
Свяжитесь с LIB Industry, чтобы получить комплексное решение для испытаний IP66K, IP67 и IP69K с индивидуальным дизайном, стабильной производительностью и полной поддержкой на всём жизненном цикле, включая 3-летнюю гарантию и пожизненное техническое обслуживание.
