Представьте себе электронный блок управления, установленный в автомобиле, который сталкивается с морозными ночами и палящими дневными температурами каждый день. Со временем эти повторяющиеся тепловые колебания создают механическое напряжение, которое статические температурные испытания не могут выявить. Компоненты могут показаться неповрежденными во время первоначального осмотра, но тонкая усталость накапливается бесшумно, что в конечном итоге приводит к преждевременным сбоям в полевых условиях.
Почему некоторые продукты проходят раннее тестирование, но терпят неудачу во время реальной эксплуатации? Часто проблема заключается не в самом плане тестирования-а в том, реалистично ли среда тестирования имитирует стрессы, с которыми столкнутся продукты.Профессиональное тестирование термического цикла необходимо для выявления этих скрытых уязвимостей.
Испытания на термический цикл подвергают продукты воздействию переменных высоких и низких температур для воспроизведения реальных условий эксплуатации, выявляя такие проблемы, как:
Несоответствие материала приводит к механическим нагрузкам
Усталость паяльных соединений в электронике
Деградация клея и уплотнения
Структурная деформация в сборках
Отрасли, полагающиеся на термические циклические испытания, включают:
Производство электроники (PCBA, датчики, ИС)
Автомобильные компоненты (ЭБУ, аккумуляторные модули)
Аэрокосмические системы (блоки управления, авионика)
Хранение энергии и промышленное оборудование
Во всех этих приложениях,Точность, стабильность и повторяемость испытательной камерыОни так же важны, как и сам профиль теста. Без надежной системы даже самый тщательно разработанный тест может привести к вводящим в заблуждение результатам.
Испытание термального задействовать повторно подвергает продукт воздействию высоких и низких температур над определенными циклами. Каждый цикл обычно включает:
Рамп-до высокой температуры
Обжитает при высокой температуре
Рамп-вниз до низкой температуры
Усматриваются при низкой температуре
Цель состоит в том, чтобы оценить, как материалы и узлы реагируют на повторное тепловое расширение и сжатие. Дифференциальное расширение между материалами создает стресс на интерфейсах как соединения припоя, прилипатели, уплотнения, и крепежные детали. На протяжении многих циклов этот стресс может накапливаться и вызывать сбои, связанные с усталостью.

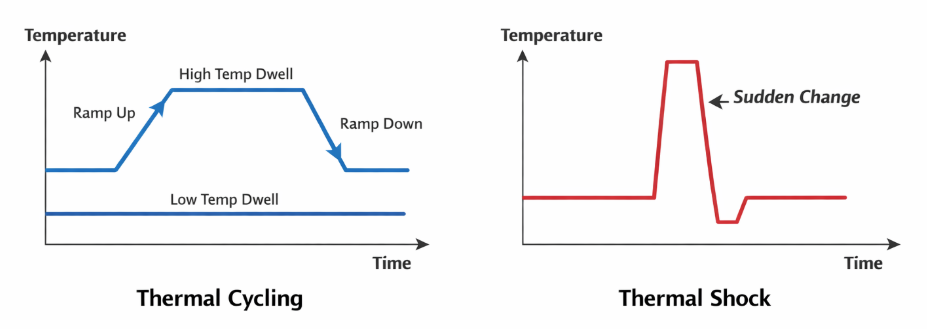

Хотя эти два теста часто упоминаются вместе, они нацелены на разные цели:
Тип теста | Переход температуры | Фокус | Типичные применения |
Тепловой Велоспорт | Контролируемые постепенные изменения | Накопление усталости | Электроника, автомобильная, батареи |
Тепловой шок | Почти мгновенное изменение температуры | Непосредственные неудачи | Полупроводники, паяные соединения, высоконадежная электроника |
Термический цикл подчеркивает долгосрочную долговечность при постепенных изменениях окружающей среды, в то время как тепловой шок выявляет внезапные слабости при экстремальных нагрузках. Многие производители используют оба в сочетании для получения полного профиля надежности.
Испытания на термический цикл обычно выполняются в соответствии с признанными стандартами:
ИЭК 60068-Экологическое тестирование электронного оборудования
MIL-STD-810-Военные методы экологических испытаний
JEDEC JESD22-Надежность полупроводников
ИСО 16750-Автотранспортные средства
Ключевые параметры по этим стандартам включают:
Стандарт | Диапазон температур | Тариф пандуса | Время задержки | Типичные циклы |
ИЭК 60068 | От-40 ° C до 125 ° C | 5-10 ° C/мин | 10-30 мин. | 500-1000 |
MIL-STD-810 | От-55 ° C до 125 ° C | 10-15 ° C/мин | 15-30 мин. | 500-1500 |
JEDEC JESD22 | От-65 ° C до 150 ° C | 5-20 ° C/мин | 10-60 мин. | 1000-2000 |
Выполнение этих спецификаций требуетКамеры способные точного контроля температуры, быстрых тарифов пандуса, и долгосрочной повторимости.

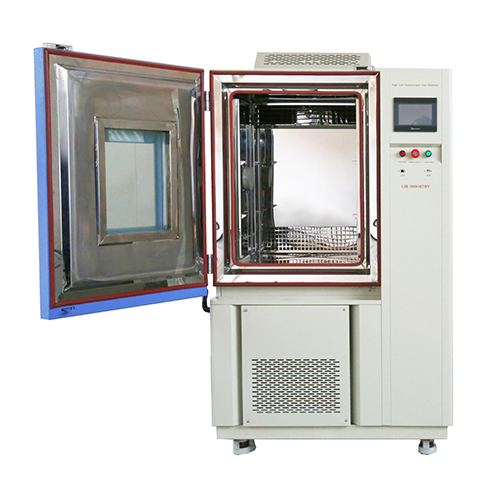

Быстрые камеры теста изменения температуры необходимы для выполнять надежные термальные задействуя тесты.LIB отрасли вКамера термального велоспортаОбеспечивают точный контроль, скорость и стабильность, необходимые для требовательных приложений.
Ключевые возможности промышленных камер LIB:
Диапазон температур:От-70 ° C до 150 ° C
Тарифы пандуса:5 / 10 / 15 / 20 ° C/мин, полностью настраиваемый
Непрерывный задействовать:500-2000 циклов без дрейфа производительности
Единообразие температуры:± 1 ° C
Приложения:Автомобильные ЭБУ, аккумуляторные модули, электронные датчики, аэрокосмическая электроника
Основные моменты промышленных палат LIB:
Ускоренное испытание на усталость имитирует реальные термические напряжения
Поддерживает равномерную температуру по всей камере во время расширенных последовательностей
Ориентированный на заказчика размер камеры для небольших или больших собраний теста
Модель | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Объем интерьера | 100л | 225л | 500л | 800л | 1000л |
Тепловая нагрузка | 1000 Вт | ||||
Диапазон температур | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Колебания температуры | ± 0,5 ℃ | ||||
Отклонение температуры | ± 2,0 ℃ | ||||
Скорость охлаждения | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (подгонянное)/минута | ||||
Скорость нагрева | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (подгонянное)/минута | ||||
Контроллер | Программируемый цветной контроллер сенсорного ЖК-экрана, многоязычный интерфейс, Ethernet , USB | ||||
Система охлаждения | Механическая компрессионная холодильная система, экологически чистый хладагент | ||||
 | |||||
Пример сценария:
Ведущий поставщик автомобилей должен был имитировать полный год работы ЭБУ в сжатые сроки. ИспользованиеLIB промышленностьКамера температурного цикла, Команда завершила 1000 циклов менее чем за месяц, выявив потенциальные слабые места паяных соединений, прежде чем они достигли поля.
Камеры термального удара конструированы для весьма стресс-тестирования.LIB промышленности тепловой шок камеры Включить2-зонныйИКамеры термального удара с 3 зонамиДля быстрых горяч-холодных переходов с высокой повторяемостью.
Ключевые возможности камер термального удара индустрии ЛИБ:
Диапазон температур:От-70 ° C до 220 ° C
Время перехода:Почти мгновенное воздействие между горячей и холодной зонами
Повторяемость:Последовательный через сотни циклов
Приложения:Полупроводники, паяные соединения, высоконадежная электроника
Основные моменты:
Обнаруживает немедленные сбои, невидимые при постепенном тепловом цикле
Поддерживает тестирование высокой надежности в аэрокосмической, автомобильной и промышленной электронике.
Смогите быть интегрировано с камерами термального задействуя ЛИБ для всесторонних программ надежности
Модель | TS-162 | TS-340 | TS-500 | TS-1000 | |
Внутренний объем (мм) | 22л | 72л | 211л | 505л | |
Емкость нагрузки | 20 кг | 30 кг | 50 кг | 60 кг | |
Комната Пре-жары | Верхний предел температуры | 220 ℃ | |||
Время нагрева | Окружает ~ 200 ℃, в течение 30 минут | ||||
Пре-крутая комната | Нижний предел температуры | -75 ℃ | |||
Время охлаждения | Окружающий ~ -70 ℃, в течение 30 минут | ||||
Комната теста | Диапазон воздействия высокой температуры | Окружающий 20 ~ 200 ° К | |||
Диапазон воздействия низкой температуры | -65 ~ -5 ° C | ||||
Колебания температуры | ≤ ± 0,5 ℃ | ||||
Отклонение температуры | ≤ ± 3 ℃ | ||||
Время восстановления температуры | В течение 5 минут | ||||
Материал интерьера | Нержавеющая сталь SUS304 | ||||
| Стандартная конфигурация | 2 полки | ||||
 | |||||
Пример сценария:
Производитель полупроводников имитировал экстремальный цикл включения/выключения.LIB промышленности тепловой шок камерыВыявлены микротрещины в упаковке, которые могли бы вызвать ранние полевые отказы, предотвращая дорогостоящие отзывы.
Надежность термальных задействуя тестов зависит не только от профиля теста но также от камеры самой.Промышленные камеры LIBОбеспечитьТочность, стабильность и повторяемостьДля каждого цикла.
| Возможности | Обычные камеры | LIB промышленных камер |
|---|---|---|
| Единообразие температуры | ± 5 ° C | ± 1 ° C |
| Управление тарифа пандуса | Ограниченный, колеблется | 5-20 ° C/мин точный, повторяемый |
| Надежность в долгосрочном цикле | Производительность дрейфует со временем | Стабильно через сотни/тысячи циклов |
| Экстремальное воздействие стресса | Медленный переход | Почти мгновенная горячая-холодная передача |
| Настройка | Ограниченный | Полностью адаптируемый к тому камеры, стандартам, циклам |
Ключевые преимущества промышленных камер LIB:
Широкий температурный диапазон:Поддерживает единообразие ± 1 ° К от-70 ° К к 150 ° К
Быстрые и контролируемые тарифы пандуса:До 20 ° C/мин для реалистичного моделирования тепловой усталости
Экстремальный тепловой стресс:Обнаруживает слабые места, невидимые для постепенного цикла
Долгосрочная надежность:Стабильная производительность при расширенном тестировании
Повторяемость:Стабильные тепловые профили для проверки дизайна, производственной квалификации и сертификации
Пример сценария:
Производитель электроники использовалКамеры изменения температуры индустрии ЛИБ быстрыеДля тестирования новых аккумуляторных модулей. Сотни циклов выявили потенциальную слабость соединителя на ранней стадии, предотвращая проблемы крупномасштабного производства.
Выбор правильной камеры имеет решающее значение.LIB промышленностьПредоставляет оба решения с расширенными возможностями:
Камера термического велоспорта (индустрия LIB):Постепенные переходы, анализ усталости, долгосрочная надежность
Камера теплового удара (индустрия ЛИБ):Мгновенные переходы, немедленное обнаружение сбоев
Оптимальная стратегия:Многие производители объединяют обе промышленные камеры LIB для полной оценки надежности, гарантируя, что продукты выдерживают как долгосрочные экологические нагрузки, так и экстремальные тепловые удары.
Почему индустрия LIB стоит вне:
Проверенный высокоскоростной и высокоточный терморегуляция
Гибкая настройка диапазона температур, скорости нарастания и количества циклов
Надежный в автомобильной, аэрокосмической, электронной и накопительной отраслях
LIB промышленностьОбеспечиваетКамеры быстрого изменения температурыИКамеры теплового удараКоторые обеспечивают точные, повторяемые и надежные решения для тестирования. Выбрав правильную стратегию тестирования и оборудование, производители могут выявить потенциальные сбои на ранней стадии, оптимизировать дизайн продукта и обеспечить надежную работу в полевых условиях.
Глобальная техническая поддержка и запасные части
3-летняя комплексная гарантия на основные системы
Пожизненная техническая поддержка, предоставляемая старшими инженерами
Быстрая удаленная диагностика и ответ в течение 1-3 часов
Для индивидуальных решений для испытаний на термический цикл и экспертной поддержки,Индустрия LIB готова помочь с вашими конкретными требованиями к применению.
