Инженеры и специалисты по снабжению, задающиеся вопросом «что может тестировать камера постоянной температуры и влажности?», обычно пытаются решить одну из трех задач: продукт отказывает в полевых условиях, новая разработка требует квалификационных данных до запуска или лаборатория оснащается и необходимо подобрать правильное оборудование. Это руководство дает прямой ответ на этот вопрос, рассматривает стандарты испытаний, регулирующие тестирование электроники, пищевых продуктов, косметики и автомобильных компонентов, проводит параллельное сравнение типов камер и показывает, как камеры постоянной температуры и влажности LIB созданы для получения стабильных и воспроизводимых результатов во всех этих областях применения.
Aкамера постоянной температуры и влажности— это герметичная камера, которая удерживает заданные — или точно запрограммированные — уровни температуры и относительной влажности (ОВ) в течение часов, дней или месяцев. В отличие от простой печи или морозильника, она одновременно контролирует тепло и влажность, что позволяет лаборатории воспроизводить реальные климатические нагрузки по требованию. Типичные результаты испытаний включают:
устойчивость к теплу и холоду— размягчение, коробление, хрупкость, усадка уплотнений, дрейф датчика
влаго- и водопоглощение— коррозия, расслоение, потеря сопротивления изоляции, набухание
воздействие конденсата— повреждение поверхности от влаги на печатных платах, линзах, этикетках и окрашенных деталях
ускоренное старение и срок годности— скорость деградации материала, состава или паяного соединения под нагрузкой
сравнение партий и квалификация поставщика— соответствие поступающих деталей одному базовому уровню характеристик
Важность стабильной камеры в том, что небольшие отклонения дают вводящие в заблуждение данные. Локальный перегрев на 3°C может преждевременно размягчить клей, а участок с низкой влажностью может скрыть слабость упаковки, которая иначе проявилась бы как реальный отказ.
Перед запуском цикла лаборатория должна определить размер образца, тепловыделение активной нагрузки, условия эксплуатации камеры, точки сбора данных, критерии прохождения/отказа и время восстановления образца. Большинство этих параметров уже определены отраслевым стандартом, поэтому основная задача — подобрать правильный стандарт к продукту.
Стандарт |
Применение |
Типичные условия |
ISO 16750-4 |
Автомобильная электроника, работа при высоких температурах |
Хранение при 85°C в течение 48 ч; эксплуатация при Tmax в течение 96 ч |
IEC 60068-2-78 |
Электротехнические изделия, постоянное влажное тепло |
30±2°C или 40±2°C при 85%/93% ОВ, от 12 ч до 56 суток |
IEC 60068-2-30 (Испытание Db) |
Циклическое влажное тепло с конденсацией |
Циклы 12 ч + 12 ч с поверхностной конденсацией |
ICH Q1A(R2) |
Стабильность фармацевтических препаратов |
25±2°C / 60±5% ОВ (12 мес., долгосрочные); 40±2°C / 75±5% ОВ (6 мес., ускоренные) |
85°C / 85% ОВ (в стиле JEDEC) |
Срок службы полупроводников / разъемов при подаче напряжения во влажной среде |
Непрерывное воздействие в течение 1000 ч |
Отказы, связанные с влажностью, часто проявляются незаметно — плата может нормально работать при комнатных условиях и лишь через более чем 500 часов при высокой ОВ начать пропускать повышенный ток утечки. План испытаний печатных плат должен предусматривать контроль изменения сопротивления изоляции, вздутия паяльной маски, коррозии меди, адгезии конформного покрытия и привеса, уделяя особое внимание ионному загрязнению на платах с малым шагом, которое может создавать проводящие пути по мере накопления влаги. Для полупроводниковых корпусов и разъемов общепринятым эталоном является воздействие 85°C / 85% ОВ в течение 1000 часов с подачей напряжения. Батарейные блоки, корпуса датчиков и кабельные сборки обычно требуют электрического мониторинга — кабельные вводы и боковые испытательные порты позволяют лаборатории отслеживать напряжение, сопротивление, сохранение емкости и дрейф, не открывая камеру.
Испытания пищевых продуктов обычно отслеживают постепенное ухудшение, а не внезапный отказ. Образцы герметично упаковывают и хранят при стандартных точках срока годности — 25°C / 60% ОВ, 30°C / 65% ОВ или 40°C / 75% ОВ — затем оценивают текстуру, цвет, запах, активность воды, вес упаковки и микробиологический рост. Сухие продукты, такие как выпечка, корм для домашних животных, чай, кофе и порошкообразные приправы, особенно чувствительны к влаге. Испытания упаковки отдельно оценивают целостность швов, расслоение, стойкость краски к истиранию, снижение прочности картонных коробок при сжатии и скручивание пакетов, при этом для объективного сравнения покрытых и непокрытых подложек требуется равномерный поток воздуха.
Тестирование стабильности может выявить разделение фаз, изменение вязкости и pH, появление постороннего запаха и цвета, изменение микробного числа и потерю активных компонентов, а также проблемы с упаковкой, такие как засорение дозатора, протекание уплотнителя крышки, сминание тубы и отслоение этикетки.
Одна и та же деталь может находиться на портовом терминале, эксплуатироваться в пустынной жаре, находиться во влажном салоне и подвергаться холодным ночам на протяжении своего срока службы. Камерные испытания пластмасс интерьера, резиновых уплотнений, клеев, покрытий, ламп, переключателей, датчиков и ЭБУ проверяют изменение размеров, потерю блеска, запах, запотевание, вздутия покрытия, сопротивление контактов и работоспособность после восстановления. Для крупных сборочных единиц часто требуется проходная камера, чтобы не ограничивать циркуляцию воздуха.
Фактор |
Настольная камера |
Проходная камера |
Типичное применение |
НИОКР, мелкие детали, печатные платы, упакованные образцы |
Крупные сборки, крупные упаковки, многопартионные запуски |
Объем |
~100 л–1000 л |
Индивидуальный, масштаба помещения |
Поток воздуха |
Компактный, строго контролируемый |
Более крупное основание, требуются открытые пути циркуляции |
Доступ |
Передняя дверца, кабельный/испытательный порт |
Дверь для персонала, несколько портов мониторинга |
Наилучшее применение |
Квалификация компонентов, быстрые циклы испытаний |
Полные сборки, контроль качества производственных партий |
 |
 |

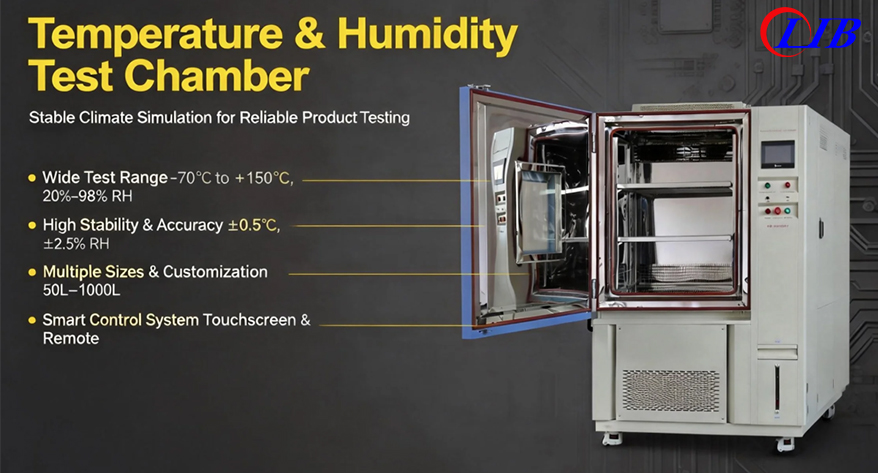

| Параметр | Доступные возможности |
Диапазон температур |
От -20°C, -40°C или -70°C (нижняя граница) до +150°C |
Диапазон влажности |
20%–98% ОВ (по запросу доступны диапазоны от 10% ОВ) |
Колебания температуры |
±0,5°C |
Отклонение температуры |
±2,0°C |
Отклонение влажности |
±2,5% ОВ |
Скорость нагрева / охлаждения |
Нагрев: 3°C/мин; охлаждение: 1°C/мин |
Диапазон объемов |
~100 л–1000 л, а также нестандартные и проходные камеры |
Управление и доступ |
Цветной сенсорный экран, связь с ПК, интерфейс LAN, кабельный испытательный порт |
Конструкция камеры |

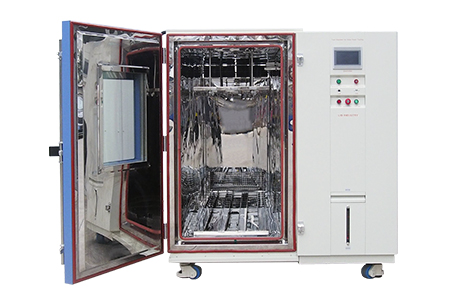

Рабочая камера из нержавеющей стали SUS304, смотровое окно, силиконовое уплотнение |
Защитные системы |
Защита от перегрева, перегрузки по току, отсутствия воды, утечки на землю, по давлению хладагента |

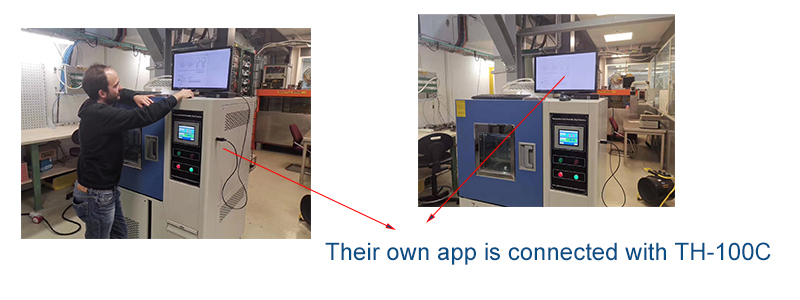

При длительных испытаниях именно небольшие инженерные детали имеют наибольшее значение: стабильное ПИД-регулирование, постоянный поток воздуха, автоматическая подача воды, очистка воды и удаленный доступ к данным — всё это снижает вероятность того, что испытание будет признано недействительным на полпути. Боковой кабельный вывод позволяет проводить оперативный электрический мониторинг для испытаний электроники, а камера из нержавеющей стали легко очищается между испытаниями пищевых продуктов, косметики и упаковки.
Лаборатории, приобретающие камеру постоянной температуры и влажности LIB, обычно проходят один и тот же процесс: определение программы испытаний и применимого стандарта, выбор размера камеры и тепловыделения активной нагрузки, подтверждение требований к инженерным коммуникациям (электропитание, водоснабжение, дренаж), установка и ввод в эксплуатацию на месте, а также обучение операторов работе с сенсорным управлением и системой сбора данных. После установки LIB предоставляет поддержку по калибровке, осмотру и техническому обслуживанию, чтобы данные испытаний оставались сопоставимыми на протяжении всего срока службы оборудования.
Для чего используется камера постоянной температуры и влажности?
Она оценивает, как температура и влажность влияют на изделия, упаковку и материалы — измеряя устойчивость к теплу/холоду, влагопоглощение, риск конденсации, скорость старения и срок годности.
Может ли камера температуры и влажности тестировать электронику, пищевые продукты и автомобильные детали в одной лаборатории?
Да. Одна и та же камера может квалифицировать печатные платы, датчики и батареи; проводить исследования срока годности пищевых продуктов и упаковки; а также испытывать автомобильные материалы интерьера и ЭБУ — разница заключается в программе испытаний (стандарт, диапазон температуры/ОВ и продолжительность), а не в категории оборудования.
Какой диапазон температур и влажности следует выбрать и в чем разница между настольной и проходной камерой?
Выбирайте диапазон, исходя из условий хранения, транспортировки и эксплуатации, а также применимого стандарта — типичный лабораторный диапазон: от -40°C до +150°C при 20%–98% ОВ, с возможностью -70°C для жестких испытаний на низкие температуры. Настольные камеры подходят для небольших образцов НИОКР; проходные камеры обеспечивают больше пространства и потока воздуха для крупных сборок, больших упаковок или нескольких партий одновременно.
Предоставляет ли LIB гарантию и долгосрочную послепродажную поддержку?
Да. Камеры LIB поставляются с3-летняя гарантияподкрепленнойпожизненное послепродажное обслуживаниекалибровкой, осмотром, запасными частями и руководством по техническому обслуживанию — так что данные испытаний остаются сопоставимыми в течение всего срока эксплуатации оборудования, а не только гарантийного периода.
Что на самом деле включает в себя комплексное обслуживание LIB?
LIB обеспечивает поддержку полного жизненного цикла проекта собственными силами: консультации по программе испытаний и стандартам, проектирование и выбор размера камеры, производство, установка и ввод в эксплуатацию на месте, обучение операторов и текущая калибровка и техническое обслуживание — единая точка контакта от первоначального запроса до многих лет эксплуатации.
Может ли LIB изготавливать нестандартные или специальные камеры и каковы их производственные возможности?
Да. Помимо стандартных настольных, вертикальных и проходных моделей, инженеры LIBнестандартные, полностью индивидуальные камерыдля нестандартных объемов, диапазонов температур/ОВ, доступа для кабелей/мониторинга или требований к обращению с образцами. Это подкрепленособственная полная производственная линияпроизводственной линией, охватывающей камеры температуры и климата, коррозионные камеры, камеры пыле- и влагозащиты (IP), камеры атмосферного воздействия и другие специальные испытательные камеры.
 Настольная камера постоянной температуры и влажности — компактное исполнение для испытаний печатных плат, компонентов и мелких деталей в рамках НИОКР. |
— вариант большего объема для сборок среднего размера и контроля качества партий. |
|
— испытания в масштабе помещения для автомобильных сборок, крупных упаковок и квалификации производственных линий. |
 Камера влажного тепла / конденсации (IEC 60068-2-30) — специальные циклические испытания для электроники и покрытий, чувствительных к конденсации. |
Выбор подходящей камеры постоянной температуры и влажности начинается с вашей программы испытаний, а не с каталога. Перед запросом расчета определите диапазон температур, диапазон ОВ, объем камеры, тепловыделение активной нагрузки, потребности в мониторинге/доступе и применимый стандарт. Компания Xi'an LIB Environmental Simulation Industry производит температурные, климатические, коррозионные, пыле- и влагозащитные (IP), атмосферные и специальные испытательные камеры с 2009 года, обеспечивая проектирование, производство, монтаж и долгосрочное калибровочное обслуживание.Свяжитесь с LIB сегоднячтобы получить спецификацию камеры, техническое предложение или индивидуальный расчет, соответствующий реальным климатическим рискам вашего продукта.
3-летняя гарантия | Пожизненная техническая поддержка | Быстрое инженерное реагирование
