Как проверить надежность промышленного соединителя используя смешанную камеру теста газа
Соединители промышленного оборудования часто выходят из строя задолго до того, как основная машина достигает конца своего срока службы. В шкафу управления двигателем, горнодобывающем транспортном средстве, станции очистки сточных вод или корпусе наружной автоматизации разъемы передают питание, сигналы датчиков, данные и команды безопасности. Небольшое повышение контактного сопротивления может привести к нестабильным показаниям, прерывистым отключениям, перегретым клеммам или полной остановке производства.
Испытательная камера смешанного газаПомогает производителям оценить надежность разъемов в контролируемых агрессивных газах, влажности и температурных условиях перед развертыванием в полевых условиях.
Разъемы-это мелкие компоненты с высоким ударом по отказуПромышленные разъемы широко используются в шкафах ПЛК, моторных приводах, датчиках, роботах, железнодорожных системах, наружных силовых коробках и оборудовании управления технологическим процессом. Несмотря на небольшие размеры, они сидят на критических электрических переходах.
При возникновении коррозии ранние признаки включают нестабильные сигналы, ошибки связи, падение напряжения или локальное нагревание в точках контакта. Эти проблемы могут в конечном итоге привести к простою оборудования и сложному устранению неполадок, даже если разъем все еще выглядит визуально неповрежденным.
Поэтому испытания на надежность должны выходить за рамки механических проверок, таких как усилие вставки, а также проверять стабильные электрические характеристики после воздействия агрессивных сред.
Промышленные среды часто содержат загрязняющие вещества, такие как соединения серы, оксиды азота, хлориды и влага, которые не присутствуют в чистых внутренних условиях.
Типичные приложения с высоким риском включают:
· Шкафы на открытом воздухе контроля в прибрежных или промышленных зонах
· Системы автоматизации на химических перерабатывающих заводах
· Датчик и насосные системы в очистных сооружениях сточных вод
· Энергетическое, горнодобывающее и железнодорожное оборудование, подверженное воздействию суровых внешних условий.
В этих средах, испытание коррозии будет необходимым шагом для уменьшения непредвиденных отказов поля.
Коррозия разъема вызвана комбинированным воздействием типа газа, влажности, металлического материала, качества покрытия и времени воздействия. Соединитель может пройти визуальный осмотр но все еще ухудшить электрически после выдержки.
Сероводород может образовывать сульфидные пленки на медных и серебряных поверхностях. Диоксид серы может ускорить кислотную коррозию во влажных условиях. Оксиды азота увеличивают поверхностное окисление, в то время как хлор может вызвать быстрое воздействие даже при очень низких концентрациях.
Для тестирования разъемов эти газы обычно контролируются на уровнях ppb, потому что электрические контакты очень чувствительны к тонким слоям коррозии, которые могут влиять на сигналы низкого тока или низкого напряжения.
Тестирование смешанного проточного газа особенно важно для гальванических контактов, таких как золотые, оловянные, никелевые и серебряные системы, где могут быть открыты слабые места, такие как поры, края или области обжима.
Наиболее критическим эффектом коррозии является не внешний вид, а ухудшение производительности.
Общие вопросы включают:
· Повышенное контактное сопротивление
· Нестабильность сигнала в слаботоках
· Снижение надежности спаривания
· Формирование поверхностных пленок на контактных участках
Для промышленных разъемов контактное сопротивление является ключевым показателем оценки, и допустимые изменения должны быть определены в соответствии с типом приложения, текущей нагрузкой и системными требованиями.
 |  |

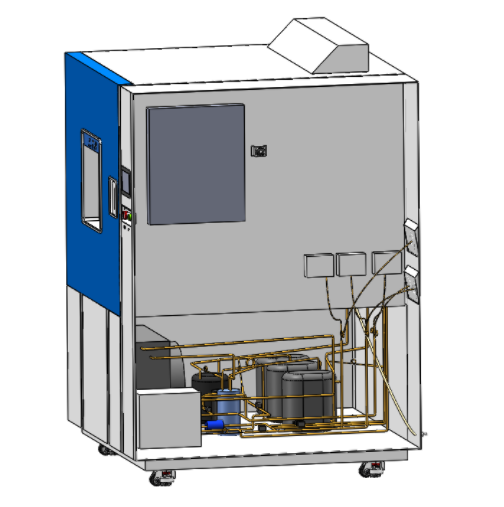

Смешанная камера теста газа камера экологического теста используемая для того чтобы подвергнуть образцы действию к контролируемым коррозионным газам, температуре, влажности, и воздушному потоку. Для испытания надежности соединителя, он создает репетатабле промышленную атмосферу внутри воркрум.
Реальное промышленное загрязнение редко вызывается одним газом. Соединитель, установленный на заводе по очистке сточных вод, химической мастерской или наружном блоке управления, может столкнуться со смесью H2S, SO₂, NO₂, Cl₂, кислорода, влажности и температурного цикла.
Камера теста смешанного газа может ввести множественные газы на контролируемых соотношениях пока держа стабилизированные влажность и температуру. Для тестирования надежности промышленного разъема это ближе к полю, чем испытание с одним газом. Это позволяет инженерам сравнивать материалы, толщину покрытия, конструкции уплотнений, контактные структуры и методы сборки кабелей при одном и том же профиле напряжений.
По сравнению с однофакторными испытаниями, такими как солевой туман или воздействие влажности, испытания смешанных газов лучше представляют комбинированные механизмы коррозии, обнаруженные в промышленных условиях.
Надежное тестирование разъемов начинается с четко определенных параметров, которые соответствуют реальным условиям применения и требованиям к продукту.
Обычные тестовые газы включают H2S, SO₂, NO₂ и Cl₂. Камера испытания газа индустрии LIB смешанная поддерживает и одиночное и смешанное испытание корозии газа с независимым управлением газового канала.
Типичные условия испытаний включают:
Параметр | Типичный диапазон испытаний или настройка |
Концентрация SO₂ | 100-500 ппб ± 20 ппб, регулируемое |
Концентрация H2S | 10-100 ппб ± 20 ппб, регулируемое |
Концентрация NO₂ | 200 ппб ± 20 ппб, регулируемое |
Концентрация Cl₂ | 10-20 ппб ± 5 ппб, регулируемое |
Диапазон температур | 15 ℃-80 ℃ |
Диапазон влажности | 30%-98% относительной влажности |
Скорость изменения воздуха | 3-10 раз/ч |
Когда применяется IEC 60068-2-60, обычно используются испытательные атмосферы, такие как 25 ℃-30 ℃, 70%-75% относительной влажности и определенные концентрации газа на уровне ppb. Стандартная продолжительность теста составляет от 4 до 21 дня в зависимости от степени тяжести.
При испытании смешанного газа влажность и воздушный поток напрямую влияют на консистенцию коррозии. Большинств промышленные тесты соединителя используют 70%-75% РХ, пока более высокая влажность может быть выбрана для более жестких условий.
Стабильная скорость воздухообмена (3-10 раз/ч) обеспечивает равномерное распределение газа и улучшает повторяемость испытаний по образцам.
Продолжительность теста зависит от цели валидации:
Короткие циклы: скрининг и сравнение материалов
10-14 дней: проверка дизайна
21 день: оценка высокой надежности
Могут быть испытаны как спаренные, так и неспаренные условия. Несопряженное воздействие фокусируется на прямой контактной коррозии, в то время как сопряженное тестирование оценивает функциональную стабильность после сборки.
Структурированный процесс тестирования гарантирует, что результаты отражают реальную производительность, а не только лабораторное воздействие.
Разъемы, клеммы, корпуса и кабельные жгуты должны быть полностью документированы перед испытанием. Должны быть зарегистрированы начальные электрические значения (контактное сопротивление, сопротивление изоляции) и визуальные условия.
Образцы должны быть расположены, чтобы избежать контакта друг с другом, и эталонные купоны (например, медь) могут использоваться для проверки тяжести коррозии.
Концентрация газа программы, температура, влажность, воздушный поток, и продолжительность согласно стандартам теста или спецификациям клиента.
Пример условия:
30 ℃, 70% относительной влажности, H2S 10 ppb, NO₂ 200 ppb, Cl₂ 10 ppb, SO₂ 100 ppb
Для испытаний по стандарту IEC 60068-2-60 в отчете должна быть зафиксирована полная прослеживаемость параметров (уровень газа, допуск, расход воздуха и продолжительность).
Стабильная концентрация газа, температура и влажность имеют решающее значение для повторяемости результатов. Надежная система требует точного контроля газа, равномерного воздушного потока и непрерывного мониторинга.

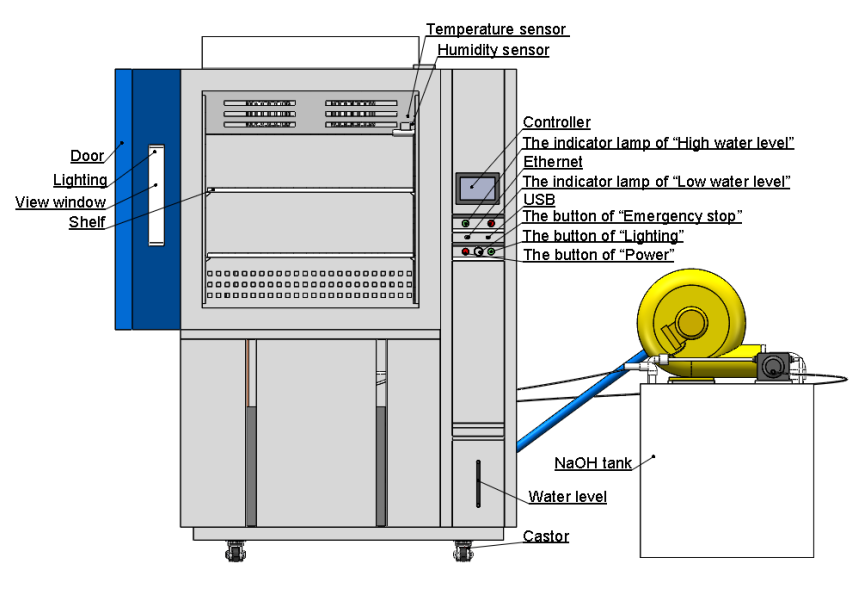

Камера теста смешанного газа индустрии ЛИБ отличает независимыми датчиками газа, центробежной циркуляцией воздуха, программабле регулятором, соединением Этернет/ПК, и коррозионностойким дизайном рабочего помещения СУС 316 для обеспечения долгосрочной стабилизированной деятельности.
После воздействия образцы должны быть стабилизированы перед измерением. Инженеры обычно сравнивают данные до и после тестирования для оценки изменений производительности.
Ключевые проверки включают:
Изменение контактного сопротивления
Сопротивление изоляции
Электрическая непрерывность
Наблюдение поверхностной коррозии
Анализ состояния плакировкой
Микроструктурный осмотр
Сила спаривания/отспаривания
Уплотнение и целостность корпуса
Критерии окончательной приемки должны быть определены согласно типу применения соединителя, особенно между соединителями силы и сигнала.
Данные испытаний должны ответить на один практический вопрос: может ли разъем работать безопасно и стабильно после воздействия агрессивных газов?
Изменение контактного сопротивления часто является первой точкой данных. Соединитель может пройти, если увеличение сопротивления остается в пределах согласованного предела и не происходит прерывистого обрыва цепи. Сопротивление изоляции и диэлектрические характеристики также могут быть проверены, когда соединитель используется в оборудовании с более высоким напряжением.
Для сигнальных разъемов даже незначительное ухудшение поверхности может вызвать шум. Для разъемов питания коррозия может увеличить нагрев в точке контакта. Отчеты об испытаниях должны включать начальные значения, конечные значения, изменение сопротивления, визуальное состояние и любые аномальные события во время воздействия.

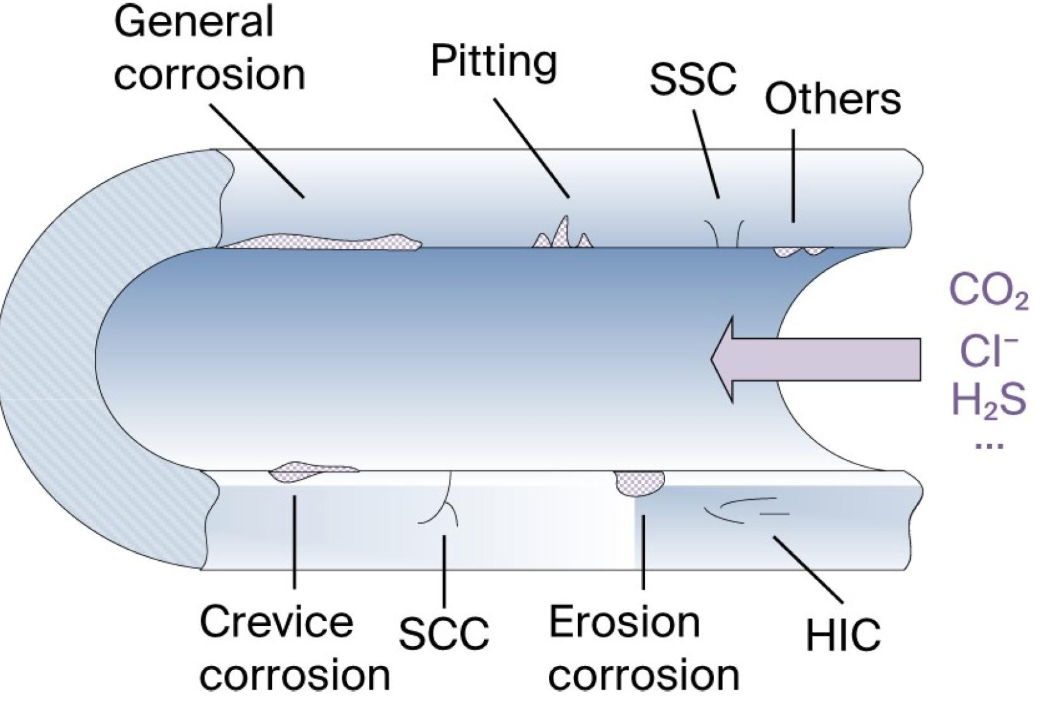

Физический осмотр помогает объяснить электрические результаты. Темные пленки, зеленые продукты коррозии, белые отложения, точечная коррозия, краевая атака или трещины покрытия могут указывать на слабость материала или процесса. Микроскопический осмотр может выявить коррозию пор, царапин, обжимных швов или открытого основного металла.
Если две конструкции разъемов показывают одинаковые значения сопротивления, но одна из них имеет сильную видимую коррозию, конструкция очистителя может быть более безопасной для длительного использования.
Для изготовителей соединителя и поставщиков промышленного оборудования, возможность камеры влияет на качество теста сразу.
Камера для испытаний смешанных газов LIB поддерживает контроль уровня SO₂, H2S, NO₂ и Cl₂ на уровне ppb. Каждый газовый канал можно контролировать и контролировать независимо, что помогает поддерживать повторяемость испытаний смешанных газов в разных партиях.
Камера покрывает 15 ℃-80 ℃ и 30%-98% относительной влажности, с колебаниями температуры ± 0,5 ℃, отклонением температуры ± 2,0 ℃ и отклонением влажности ± 2,5%. Это позволяет тестам соединителей сочетать воздействие загрязняющих веществ со стабильным напряжением влажности.
Испытание коррозионного газа требует безопасной эксплуатации. Камера включает вытыхание газа, электромагнитный замок двери, предохранение от сверх-температуры, предохранение от перегрузки по току, предохранение от нехватки воды, предохранение от сухого сгорания увлажнителя, и предохранение от утечки земли. Эти особенности важны для длительных испытаний с использованием токсичных или коррозионных газов.
Программируемый контроллер и подключение к ПК поддерживают повторяемые тестовые программы, обработку данных и тесты на длительную экспозицию. Для изготовителей бежать проверка и проверка качества НИОКР, повторимость часто как важна как емкость камеры.
LIB промышленностиОбеспечивает камеры экологического теста для корозии, климата, пыли, входа воды, и испытания выветривания, поддерживая промышленную проверку надежности через множественные индустрии.
Для клиентов испытывая соединители промышленного оборудования, ЛИБ обеспечивает больше чем тело камеры. Компания может поддержать выбор камеры, конфигурацию газа, обсуждение условий испытаний, и долгосрочные потребности деятельности. Своя смешанная камера теста газа одет для электронных блоков, материалов металла, промышленных собраний, образцов соединителя, и других продуктов которым нужны данные по коррозионной устойчивости перед использованием поля.
Индустрия ЛИБ не только обеспечивает предварительные камеры теста смешанного газа, но также обеспечивает долгосрочную поддержку клиента с3 лет гарантии и обслуживания продолжительности жизни технического. Наша команда поддерживает руководство по установке, обучение эксплуатации и непрерывную техническую консультацию, чтобы помочь вам поддерживать стабильное и надежное тестирование на протяжении всего жизненного цикла оборудования.
Тестирование смешанных газов проверяет, как разъемы промышленного оборудования реагируют на агрессивные газы, такие как H2S, SO₂, NO₂ и Cl₂, при контролируемой влажности и температуре. Это помогает выявить контактную коррозию, повышение сопротивления, повреждение покрытия и нестабильность сигнала перед использованием разъема в суровых условиях.
Общие газы включают сероводород, диоксид серы, диоксид азота и хлор. В зависимости от применения, аммиак или другие газы также могут быть использованы. Для проверки надежности соединителя концентрация газа обычно контролируется на уровне ppb.
Коррозия создает пленки или отложения на металлических контактных поверхностях. Эти слои могут снизить проводимость и повысить контактное сопротивление. В сигнальных цепях низкого тока даже небольшое изменение сопротивления может привести к нестабильным показаниям или периодическому отказу.
Отрасли, которые обычно нуждаются в этом тестировании, включают промышленную автоматизацию, энергетическое оборудование, транспорт, горное оборудование, очистку сточных вод, телекоммуникации, морское оборудование, химическую обработку и наружные электронные системы.
