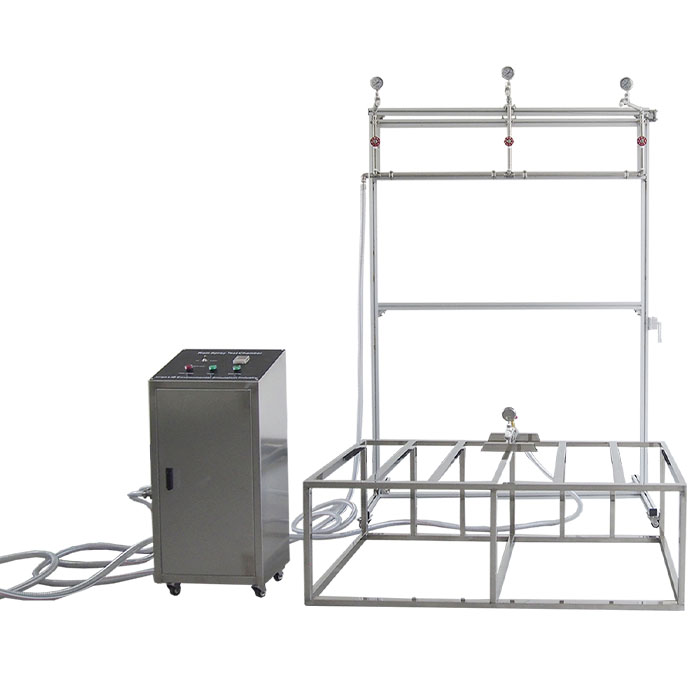

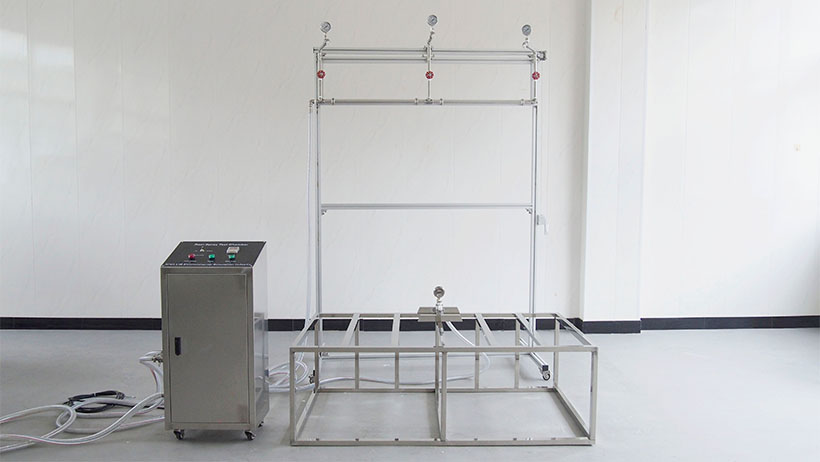

Аппарат для дождевых испытаний UL

Name: Аппарат для дождевых испытаний UL
Brand: Xi'an LIB Environmental Simulation Industry

Аппарат для дождевых испытаний LIB UL имитирует естественную среду с дождем для оценки того, соответствует ли электрический корпус требованиям к защите от дождя класса NEMA Type 3R по стандарту UL 50E. Испытуемый образец подвергался вертикальному распылению с расходом воды 5,4 л/мин/м², угол сопла составлял 45°, и он непрерывно подвергался воздействию дождя в течение примерно 1 часа, чтобы проверить, может ли оборудование эффективно предотвращать попадание дождевой воды внутрь электрической части в условиях наружного воздействия. Типичные области применения включают наружные ящики счетчиков электроэнергии, ящики управления уличным освещением, соединительные коробки связи и другие сценарии.

Модель: R-UL020

Стандарт: UL 50E, NEMA 3 и 4

Аппарат для испытания дождем UL | Валидация водонепроницаемости наружных корпусов

UL Rain Test Apparatus: особенности и преимущества

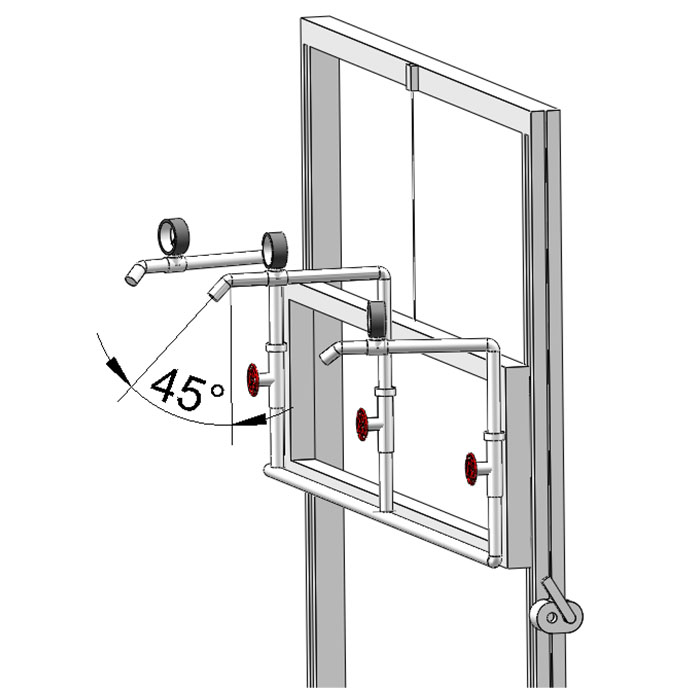

1. Точное управление скоростью потока распыления и углом наклона сопла (45°) позволяет достоверно воспроизводить воздействие естественного дождя на наружное электрооборудование.

2. Расположение сопел рационально. В сочетании с регулируемыми кронштейнами или поворотными устройствами это позволяет охватывать корпуса различных размеров и конструкций.

3. Применим не только для типа 3R, но и параметры могут регулироваться при необходимости для испытаний на дождь других классов NEMA, таких как тип 3 и 3S.

4. Помогает в сертификации и контроле качества продукции, а также соответствует требованиям стандарта UL 50E.

Технические характеристики UL Rain Test Apparatus

Модель		R-UL020
Габаритные размеры (мм)		80015003800 мм
Диапазон регулировки высоты распылительного устройства		1000-3600 мм (регулируемый)
Параметр	Количество распылительных головок	3 головки
	Расстояние между соплами	710 мм
	Диаметр отверстия сопла	Φ5 мм
	Давление воды	34,5 кПа
	Размер платформы для образца	1000X1400X500 мм
	Грузоподъемность платформы для образцов	100 кг
Структура	Управление давлением воды	Расходомер
	Система водоснабжения	Автоматическая подача воды, система очистки воды
	Блок управления	Отображение режима распыления, времени и водяного насоса
Материал	Материал	Нержавеющая сталь SUS304
Материал	Материал платформы для образцов	Нержавеющая сталь SUS304
Условия окружающей среды		от 5℃ до +35℃, ≤85% относительной влажности
Стандарт		UL 50E, тип 3R
Электропитание		380 В, 50 Гц, 3 фазы

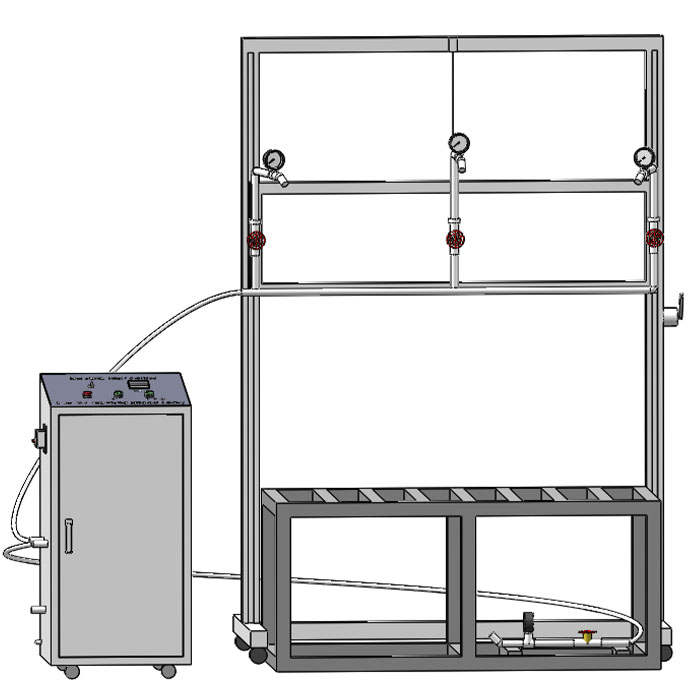

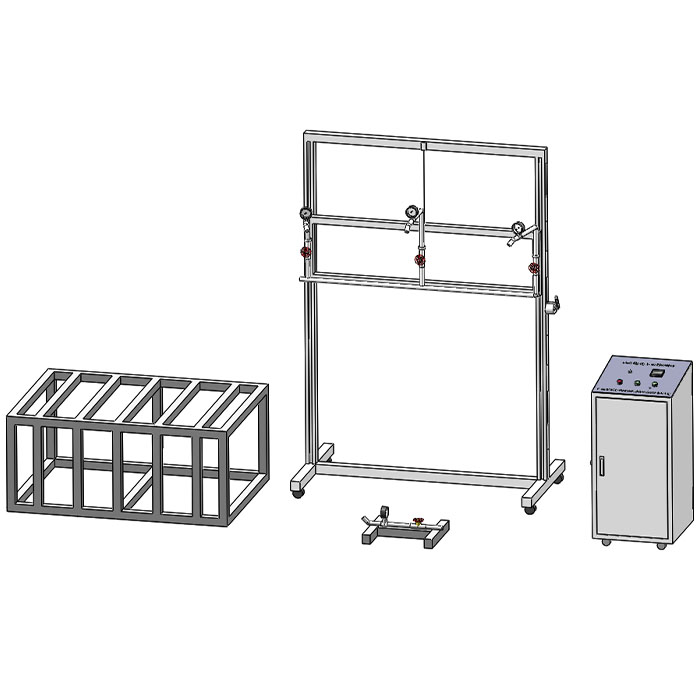

Детали UL Rain Test Apparatus


Точные сопла	Система регулирования потока воды
Оснащен соплом из нержавеющей стали диаметром Φ5 мм, установленным на регулируемом по высоте кронштейне для имитации места падения естественных дождевых капель.	Регулирующий клапан и манометр обеспечивают стабильность потока воды, а также для точного контроля установлен расходомер.
Регулируемая испытательная платформа	Аппарат для испытания на коррозионную стойкость
Полка для образцов с регулируемой высотой, грузоподъемностью 100 кг, поддерживает испытания на дождь для корпусов разных размеров.	Изготовлен из нержавеющей стали 304, имеет прочную конструкцию, выдерживает длительное воздействие потока воды и подходит для частого использования в лабораториях или сертификационных учреждениях.

Если у вас есть другие особые требования, свяжитесь с LIB и сообщите о ваших потребностях. Мы оперативно ответим. На все испытательное оборудование LIB предоставляется расширенная гарантия 36 месяцев и пожизненное обслуживание.
