Проверенный случай старения RTU от LIB Industry
Современные электронные устройства больше не тестируются в условиях холостого хода или холостого хода.
Такие продукты какRTU (удаленные терминальные блоки)Работают непрерывно в полевых условиях, генерируя значительное внутреннее тепло при воздействии изменяющихся температур окружающей среды. Такое сочетаниеТепловое напряжение электрической нагрузкиТребования мест далеко большие на камере теста температуры чем традиционное экологическое испытание.
В приложениях с высокой нагрузкой реальная проблема заключается не просто в достижении целевой температуры-этоПоддержание температурной стабильности, скорости пандуса и однородности, в то время как сами продукты генерируют тепло.
LIB промышленностьСпециализируется наТемпературная испытательная камераРешения, варьирующиеся от стандартных моделей до глубоко адаптированных систем, позволяющие заказчикам проверять надежность продукта в реальных условиях эксплуатации, а не в лабораторных условиях.
В августе 2022, клиент приблизился индустрия ЛИБ ища камеру теста температуры дляRTU циклы высокой и низкой температуры и испытания на старение.
В приложении участвуют:
100 RTU работают одновременно
Индивидуальная мощность: 10 Вт на единицу
Общая тепловая нагрузка:1000 Вт
Диапазон температурного цикла:От 0 ° C до 70 ° C
Требуемая скорость охлаждения:1 ° C/мин (в среднем)
Непрерывная работа с питанием на протяжении всего испытания
Не похож на обычные экологические тесты, этот проект требовал, что камера выполнила надежноПри полной электрической и тепловой нагрузке, А не только в пустых или слегка загруженных условиях.
Поддержание скорости охлаждения 1 ° C/мин при рассеивании тепла от 100 активных RTU является серьезной инженерной задачей. Любой недостаточный запас охлаждения, дисбаланс воздушного потока или нестабильность управления могут поставить под угрозу повторяемость испытаний и долгосрочную надежность.
Это требование стало определяющим фактором проектирования всей системы.
Чтобы обеспечить стабильную работу в течение многих лет эксплуатации, индустрия LIB вышла за рамки базовых требований заказчика и внедрила несколько мер по проектированию с добавленной стоимостью.
Совокупный вес РТУ и стареющих тележек был оценен вОколо 800 кг.

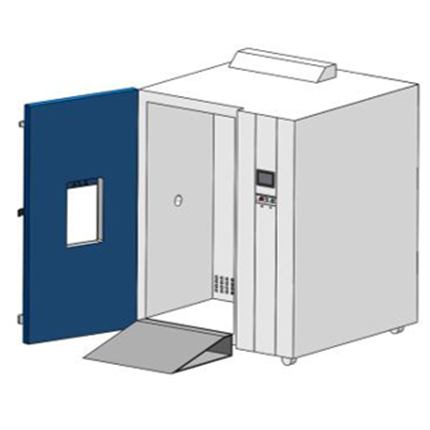

Для обеспечения безопасной и эффективной деятельности, камера теста температуры была оборудована с аКонструкция педали рампы, Позволяющий плавно катать тележки в камеру и из нее, не повреждая пол или конструкцию.
Этот дизайн значительно улучшает ежедневную эффективность испытания пока уменьшающ долгосрочное механическое усилие.
Вместо того, чтобы полагаться на внешнюю маршрутизацию питания, система интегрирует:
АВстроенный источник питания, управляемый контроллером
Две индивидуальные стареющие тележки, поставляемые индустрией LIB
Рицинусы типа ESD с функцией торможения
Электрические интерфейсы используя3-клеммные разъемы Phoenix (P/N: 1757022)
Эта интегрированная конструкция обеспечивает безопасное приведенное в действие испытание, чистое управление кабеля, и последовательные электрические соединения повсеместно в циклы вызревания длительности.
|
|
|
|
Хотя фактическая тепловая нагрузка продукта была 1000W, индустрия LIB сознательно конструировала систему охлаждения основанную на aТепловая нагрузка 2000 Вт.
Такое резервирование производительности обеспечивает:
Стабильное охлаждение 1 ° C/мин в наихудших условиях
Уменьшенный стресс компрессора во время долгосрочной деятельности
Более высокая надежность системы над увеличенным сроком службы
Путем конструировать за номинальными требованиями, камера теста температуры остается стабилизированной не только на день один, но в течение многих лет непрерывного испытания.
| Особенность | Стандартная модель | Подгонянный для РТУ | Преимущество |
|---|---|---|---|
| Емкость тепловой нагрузки | 1000 Вт (типовая конструкция) | 2000 Вт | Легко обрабатывает выработку тепла 1000 Вт в режиме реального времени от работающих RTU |
| Скорость охлаждения | 1,0 ° C/мин (без нагрузки) | 1,0 ° C/мин (полная нагрузка) | Поддерживает быстрое и стабильное охлаждение даже при высокой тепловой нагрузке |
| Максимальный вес загрузки | 50 кг на полку образца | 800 кг | Усиленное основание поддерживает две стареющие тележки для тяжелых условий эксплуатации. |
| Интеграция питания | Не интегрирован (требуется внешняя проводка) | Встроенный 24 В постоянного тока, управляемый контроллером | Сразу управление мощности через регулятор камеры для безопасных тестов вызревания |
| Интерфейсная система | Кабельные порты 50 мм/100 мм | 200 × Феникс 1757022 терминалов | Конструкция, специфическая для RTU, обеспечивает быстрые, безопасные и организованные соединения |
| Дизайн пола | Плоский пол камеры | Конструкция педали пандуса | Плавный и безопасный доступ для стареющих тележек 800 кг |
Проект RTU не был построен как одноразовое решение.
Он был разработан на том же инженерном фундаменте, который использовался черезЛинии продуктов в стандартной температурной испытательной камере LIB.
|
|
Оптимизированные системы циркуляции воздухаИспользование центробежных вентиляторов
Верхняя подача воздуха и нижний возврат для вертикальной принудительной конвекции
Равномерное распределение температуры с отклонением в пределах ± 2,0 ° C
Высокоточное ПИД-регулирование для стабильной скорости рампы под нагрузкой
Надежные системы охлаждения, способные к длительной работе
Поддержка тестирования питания через герметичные кабельные отверстия
Модель | T-100 T-225 T-500 T-800 T-1000 | |||
Объем интерьера | 100Л 225Л 500Л 800Л 1000Л | |||
Диапазон температур | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | |||
Колебания температуры | ± 0,5 ℃ | |||
Отклонение температуры | ± 2,0 ℃ | |||
Скорость охлаждения | 1 ℃/мин | |||
Скорость нагрева | 3 ℃/мин | |||
Система охлаждения | Механическая система охлаждения сжатия, экологически чистый хладагент , Французский компрессор TECUMSEH | |||
Контроллер | Программируемый цветной контроллер сенсорного ЖК-экрана, соединение Ethernet | |||
| ||||
 |  |
| ||
Эти основные технологии присутствуют не только в специализированных системах, но и в стандартных камерах LIB.
Серия TH(Камеры температуры & влажности)
Предназначен для ежедневных испытаний на надежность, испытаний на старение и проверки окружающей среды.
Камеры быстрого изменения температуры
Соответствующий для ЭСС (скрининг нагрузки на окружающую среду) и ускоренного ход испытания надежности.
Прогулк-в камерах теста температуры
Идеально подходит для больших компонентов, полных сборок или сценариев пакетного тестирования.
Каждая серия наследует одинаковый акцент наДизайн, осведомленный о нагрузке, равномерность воздушного потока и долгосрочная стабильностьПродемонстрировано в случае RTU.
Колебания температуры контролируются в пределах± 0,5 ° C
Максимальное отклонение температуры в пределах± 2,0 ° C
Высокоточные датчики PT100 класса A обеспечивают стабильные результаты
Интерьер нержавеющей стали СУС 304 для коррозионной устойчивости
Внешняя конструкция из стали промышленного класса
Комплексные системы безопасности, включая защиту от перегрева, заземление и электрический контроль
Концепции дизайна ESD применяются там, где требуется тестирование с питанием
В этом проекте RTU:
Заказ размещен:Февраль 2023
Система поставлена:Марта 2023
Эта быстрая доставка отражает зрелую производственную систему LIB отрасли и глобальный опыт проектов.
Случай RTU демонстрирует один ключевой принцип:
Надежное испытание начинает с конструировать камеру вокруг применения-не наоборот.
Если вы тестируете продукты, которые выделяют тепло во время работы и требуют стабильной повторяемой цикличности температуры,Связаться с промышленностью LIBInquiry@libtestchamber.comДля бесплатной технической оценки.
Гарантия 3 годаПокрытие всей системы для долгосрочной надежности
Пожизненная техническая поддержкаОт опытных инженеров по применению и обслуживанию
Быстрый удаленный технический ответ в течение 1-3 часовМинимизировать перерывы в тестировании
Глобальная доступность запасных частей, Обеспечивая быструю замену и длительную работу
