Температурная камера и термовлажностная камера: какая вам нужна?

Aug 17 2026

Table of Content [Hide]

Прямой ответ: краткое резюме

Если ваше изделие нуждается только в воздействии высоких и низких температур, камера только для испытаний на температуру, как правило, является наиболее экономичным выбором. Однако если в программе испытаний предусмотрены воздействие влаги, конденсация, риск коррозии или климатическая стойкость, камера температуры и влажности будет более выгодным долгосрочным вложением. Самое большое различие при сравнении камер для испытаний на температуру и влажность заключается в контроле влажности: одна регулирует только температуру, а другая точно контролирует и температуру, и относительную влажность. В зависимости от области применения оборудование может использоваться для соответствия таким стандартам, как IEC 60068, ISO 16750, MIL-STD-810 и JEDEC. Самым важным фактором выбора является не сама камера, а условия окружающей среды, которым должно противостоять ваше изделие в течение всего срока службы.

Что подвергается испытаниям?

Камеры для испытаний на воздействие окружающей среды выбираются исходя из механизмов отказов, которые инженеры хотят воспроизвести, а не только из категории продукта. Хотя камеры для испытаний на температуру и влажность могут внешне выглядеть одинаково, они моделируют различные виды воздействия окружающей среды.

Камера только для испытаний на температуру обычно используется для оценки реакции изделий на тепловое расширение, сжатие, старение материалов и работу электроники при экстремальных температурах. Типичные образцы для испытаний включают:

Полупроводники
Металлические компоненты
Пластиковые детали
Автомобильные датчики
Аэрокосмическое оборудование
Механические узлы

К типичным видам отказов относятся:

Растрескивание материала
Термическая усталость
Изменение размеров
Отказ паяных соединений
Дрейф параметров компонентов
Усадка уплотнений

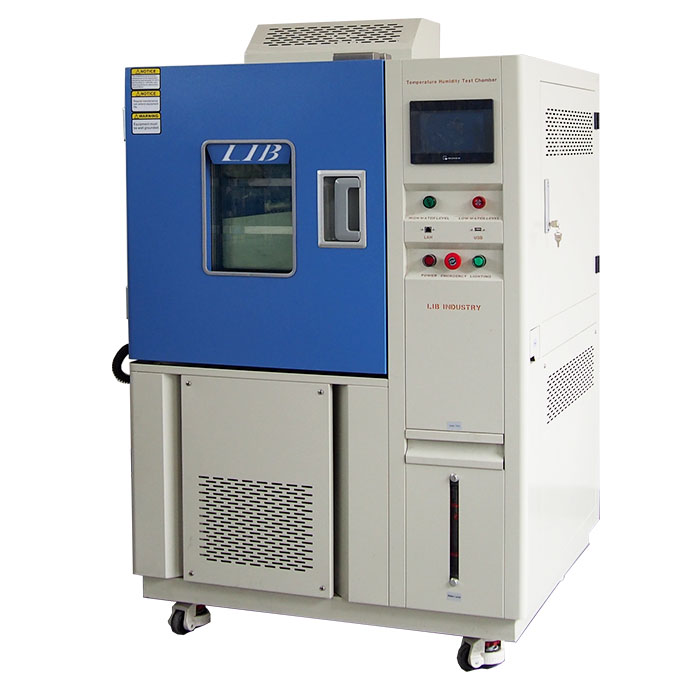

Aкамера температуры и влажностивводит контролируемую влагу в испытательную среду, позволяя инженерам изучать дополнительные механизмы разрушения, такие как:

Конденсация
Коррозия
Проникновение влаги
Утечка на печатной плате
Пробой изоляции
Разрушение покрытия
Ослабление клеевого соединения

Изделия, часто испытываемые в условиях совместного воздействия температуры и влажности, включают:

Бытовая электроника
Аккумуляторные системы
Автомобильные электронные модули
Медицинские приборы
Коммуникационное оборудование
Продукты для умного дома

Для производителей, разрабатывающих изделия для суровых условий эксплуатации, влажность часто имеет такое же решающее значение для долгосрочной надежности, как и температура.

Стандарты и условия испытаний

Различные международные стандарты требуют различных условий окружающей среды. Выбор правильной камеры начинается с понимания этих требований к испытаниям.

Стандарт	Температура	Влажность	Цикл испытаний	Распыление / Давление
IEC 60068-2-1	Низкая температура	N/A	Постоянный	None
IEC 60068-2-2	Высокая температура	N/A	Постоянный	None
IEC 60068-2-30	25–55°C	95% RH	Циклическое влажное тепло	None
IEC 60068-2-78	40°C	93% RH	Постоянное влажное тепло	None
ISO 16750-4	От -40°C до +125°C	Опционально	Термоциклирование	None
MIL-STD-810H	Определяется пользователем	Определяется пользователем	Профиль миссии	Опционально
JESD22-A101	85°C	85% RH	Длительное воздействие	None
ASTM D4332	Переменное	Переменное	Имитация хранения	None

Стандарты, предусматривающие только температурные испытания, как правило, не требуют создания влажности, что позволяет использовать более простые холодильные системы и обеспечивает более быстрое восстановление температуры. Однако стандарты климатических испытаний требуют точного регулирования влажности на протяжении всего цикла испытаний.

Сравнение оборудования или матрица выбора

Следующее сравнение климатических камер подчеркивает ключевые технические различия между двумя типами камер.

Техническая характеристика	Камера температуры	Камера температуры и влажности
Диапазон температур	От -70°C до +180°C	От -70°C до +180°C
Диапазон влажности	Не поддерживается	10–98% RH
Объем камеры	50–2000 л	50–2000 л
Скорость изменения температуры	До 15°C/мин	Обычно 1–10°C/мин
Поток воздуха	Высокоскоростная циркуляция	Сбалансированный воздушный поток с контролем влажности
Тепловая нагрузка образца	High	Средняя или высокая
Конфигурация безопасности	Защита от перегрева	Блокировки по температуре, влажности, уровню воды, компрессору и безопасности
Применимые стандарты	IEC 60068-2-1, IEC 60068-2-2, JESD22	IEC 60068-2-30, IEC 60068-2-78, ISO 16750, MIL-STD-810

Во многих лабораториях устанавливаются камеры обоих типов, поскольку они поддерживают разные этапы квалификации продукции. Камеры температуры предпочтительны для быстрых тепловых испытаний, в то время как климатические камеры необходимы, когда влажность влияет на надежность продукции.

Как сделать выбор между двумя типами

При сравнении камеры температуры и камеры температуры и влажности рассмотрите следующие вопросы:

Является ли влага частью условий эксплуатации продукта?

Изделия, используемые на открытом воздухе, в транспортных средствах или в тропическом климате, обычно требуют испытаний на влажность. Для промышленных компонентов, используемых внутри помещений, могут потребоваться только термические испытания.

Указывают ли применимые стандарты относительную влажность?

Если стандарт испытаний включает требования по влажности, такие как 85% RH или 95% RH, только климатическая камера может соответствовать спецификации.

Будет ли продукт выделять тепло?

Электронные сборки и аккумуляторы под нагрузкой выделяют тепло во время испытаний. Убедитесь, что камера может поддерживать стабильные условия при ожидаемой тепловой нагрузке образца.

Изменятся ли требования к испытаниям в будущем?

Многие организации первоначально приобретают камеру температуры, но позже требуются испытания на влажность для дополнительных линеек продуктов. Выбор климатической камеры с самого начала может снизить будущие затраты на оборудование.

Распространенные ошибки при испытаниях

Выбор оборудования только на основе диапазона температур

Многие покупатели сравнивают только минимальные и максимальные температуры. Однако возможность контроля влажности может стать необходимой по мере развития требований к испытаниям.

Недооценка тепловой нагрузки образца

Крупные аккумуляторы, силовая электроника и электродвигатели могут значительно повысить температуру в камере, влияя на стабильность регулирования.

Блокирование циркуляции воздуха

Перегрузка рабочего пространства препятствует равномерному потоку воздуха, что приводит к неравномерному распределению температуры по испытуемым образцам.

Установка датчиков в неправильном месте

Температурные датчики должны отражать фактическую температуру продукта, а не измерять только температуру воздуха в камере.

Путаница разрешения дисплея с производительностью

Контроллер может отображать шаг в 0,1°C, но фактическая равномерность температуры в камере зависит от конструкции системы воздушного потока и загрузки камеры.

Игнорирование требований к скорости изменения температуры

Некоторые автомобильные и аэрокосмические стандарты требуют быстрых переходов температуры. Проверьте скорость изменения температуры с нагрузкой, а не полагайтесь на характеристики пустой камеры.

Забывание о требованиях к помещению

Перед установкой подтвердите наличие:

Электропитания
Водоснабжения (при необходимости)
Канализации
Вентиляции
Доступа для обслуживания
Монтажного пространства
Допустимой нагрузки на пол

FAQ

Какая камера необходима для испытаний электроники на надежность?

Если стандарт предписывает и температуру, и влажность, выбирайте камеру температуры и влажности. Если требуется только тепловое воздействие, достаточно камеры температуры.

Как правильно выбрать камеру для испытаний на воздействие окружающей среды?

Выбирайте подходящую камеру на основе условий испытаний, характеристик образца и применимых стандартов. Учитывайте диапазон температур, требования к влажности, размер камеры, скорость изменения температуры и тепловую нагрузку образца, чтобы обеспечить надежную работу при испытаниях.

В чем разница между температурной камерой и камерой температуры и влажности?

Температурная камера управляет только нагревом и охлаждением, в то время как камера температуры и влажности дополнительно генерирует и точно регулирует влажность для моделирования климатических условий.

Сколько обычно длится экологическое испытание?

Продолжительность испытания варьируется от нескольких часов для термоциклирования до нескольких недель для испытаний на влажное тепло и долгосрочную надежность, в зависимости от применимого стандарта.

Размер камеры какого размера мне выбрать?

Выберите камеру, которая обеспечивает достаточный воздушный поток вокруг самого большого испытуемого образца, с учетом будущих потребностей в испытаниях. Слишком большие образцы не должны блокировать циркуляцию воздуха.

Может ли одна камера выполнять испытания только на температуру и на температуру-влажность?

Да. Программируемая камера температуры и влажности обычно может работать в режиме только температуры, отключив контроль влажности, что делает ее пригодной для обоих типов испытаний.
