Особенности и преимущества испытательного оборудования IPX9K
1. Сочетание тепла, проникновения воды и высокого давления используется для измерения влияния деградации на уплотнения, разъемы, провода и монтажное оборудование. Система обеспечиваетдавление воды до 8000–10000 кПа, температура распыления регулируется до +88°C, ичетыре фиксированных угла распыления (0°, 30°, 60°, 90°)для имитации экстремальных реальных условий очистки и эксплуатации.
2. Хорошая герметичность, на двери установлен стеклоочиститель для удобства наблюдения за испытанием. Камера оснащенадвухслойным изолирующим стеклянным смотровым окном, а такжеэлектромагнитным замком двериивысокопрочной герметичной конструкцией, что обеспечивает стабильное внутреннее давление и безопасную работу во время непрерывного тестирования IPX9K.
3. Более высокая точность: отверстие форсунки изготовлено с использованием лазерной технологии, что обеспечивает более высокую точность.форсунки из нержавеющей стали Ø0,8 ммлазерно пробиты для поддержания строгой точности размеров, что обеспечивает подачу водяных струй в соответствии со стандартами при80–100 бари повышает повторяемость испытаний.
4. Управление давлением потока осуществляется с помощью электромагнитного клапана, а цифровой расходомер показывает расход. Система поддерживаетрасход воды 14–16 л/минс мониторингом в реальном времени, что позволяет точно регулировать и стабильно контролировать весь цикл испытаний IPX9K.
Технические характеристики испытательного оборудования IPX9K
Модель |
R9K-1200 |
Внутренние размеры (мм) |
1000*1200*1000 |
Габаритные размеры (мм) |
1250*1700*2050 |
Внутренний объем (л) |
1200 |
Угол распыления воды |
0°, 30°, 60°, 90° |
Температура распыления воды |
Окружающая ~ +88℃ (Регулируемая) |
Распылительная форсунка |
Четыре, по 30 секунд в каждом положении |
Расстояние от распылителя до образцов |
10~15см |
Давление воды |
8000-10000 кПа (Регулируемое) |
Расход воды |
14–16 л/мин |
Скорость испытательной платформы |
5±1 об/мин |
Высота испытательной платформы |
200-400 нм (Регулируемая) |
Диаметр испытательной платформы |
600мм |
Нагревательные элементы |
Нихромовый нагреватель |
Контроллер |
Программируемый цветной ЖК-сенсорный контроллер, подключение Ethernet |
Замок двери |
Электромагнитный замок |
Система водоснабжения |
Накопительный бак для воды; Повышающий насос; Автоматическая подача воды; Система очистки воды; |
Защитные устройства |
Защита от перегрева; Защита от перегрузки по току;
Защита от нехватки воды; Защита от утечки на землю; Защита от обрыва фазы
|
Материал корпуса |
Стальной лист с защитным покрытием |
Материал внутренней камеры |
Нержавеющая сталь SUS304 |
Смотровое окно |
Двухслойное изолирующее стекло со стеклоочистителем |
Применение испытательной камеры IPX9K
IPX9K — это самый высокий класс водонепроницаемости, соответствующий стандарту IEC60529, и испытательная камера IPX9K также может проводить испытания по ISO 20653, DIN 40050-9 и др.
Испытательные камеры IPX9K широко используются в автомобилестроении, электронике, аэрокосмической промышленности и т. д. Продукция этих отраслей должна проходить тестирование IPX9K для проверки их герметичности и защиты при ударном воздействии воды под высоким давлением. Узнайте оIPX4 Test Equipmentдля тестирования более низкого уровня.
Детали испытательного оборудования IPX9K
|
 |
|
|

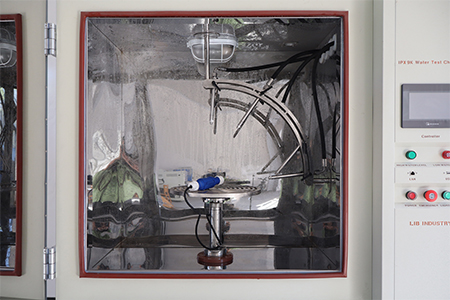

Нержавеющая сталь SUS304, герметичная камера устойчива к коррозии и обеспечивает долговечность при непрерывном распылении под высоким давлением. |
4 прецизионные форсунки из нержавеющей стали (Ø0,8 мм), расположенные под углами 0°, 30°, 60° и 90°, подают водяные струи под давлением до 80–100 бар и температурой 80 ℃. |
 |
 |
|
|
Замкнутая конструкция с фильтрацией, обеспечивающая стабильное давление и температуру воды для повторяемых испытаний IPX9K. |
Прочная вращающаяся платформа с герметичным электрическим интерфейсом, позволяющая проводить безопасные испытания образцов под напряжением во время вращения. |
Принцип работы испытательного оборудования IPX9K
Перед испытанием образец помещается на поворотный стол с резьбовыми отверстиями M6 и закрепляется винтами. При запуске испытательного оборудования IPX9K поток воды контролируется с помощью манометра и расходомера, а водонепроницаемый силовой разъем на поворотном столе подает питание на испытуемый образец.

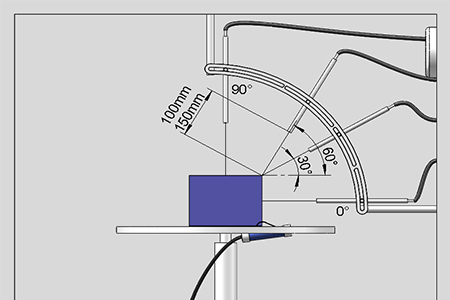

Вода распыляется из четырех углов (0°, 30°, 60° и 90°) в течение 30 секунд в испытательной камере IPX9K. Испытания на водонепроницаемость проводятся при высоком давлении (8000-10000 кПа), высокой температуре (+88°C) и расходе воды 14-16 л/мин, чтобы проверить стойкость изделий к проникновению воды.
Как выбрать подходящую водонепроницаемую испытательную камеру IPX9K?
В зависимости от размера и количества испытуемых образцов выберите подходящий размер оборудования IPX9K, модель R9K-1200 с внутренним объемом 1200 л, которая удовлетворит большинство образцов; при этом любой размер может быть изготовлен на заказ.
Способно проводить авторитетные стандартные испытания: опциональная паровая камера IPX9K может соответствовать дополнительным стандартам и уровням защиты, включая ISO 20653, IPX1K – IPX6K, IPX1 – X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 и другие.
Система циркуляции воды: в тестере IPX9K проложена серия водопроводных труб, образующих систему циркуляции воды, что значительно снижает расход воды.
Инженеры компании LIB могут помочь в выборе или разработке наиболее подходящего решения IPX9K с учетом размера вашего изделия, стандартов испытаний и планировки лаборатории. Оставьте свои требования, и наши инженеры ответят с индивидуальной рекомендацией в течение 1–3 часов.
