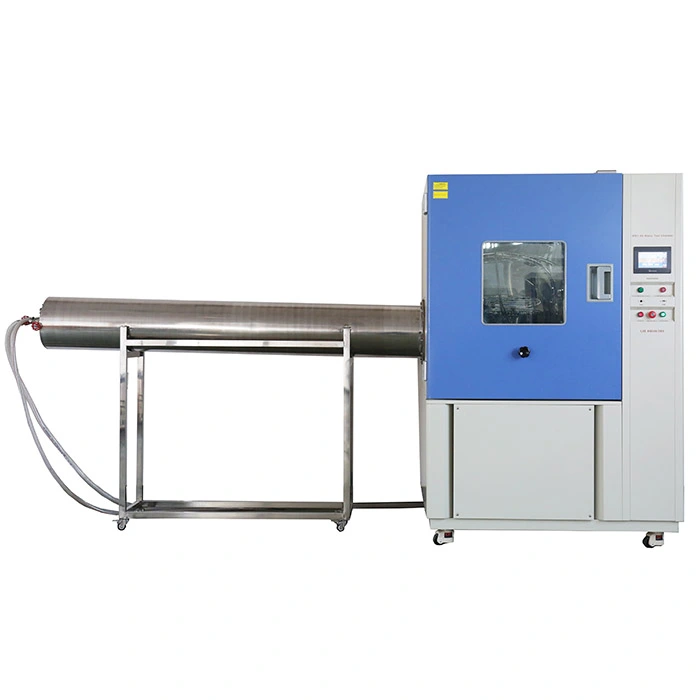

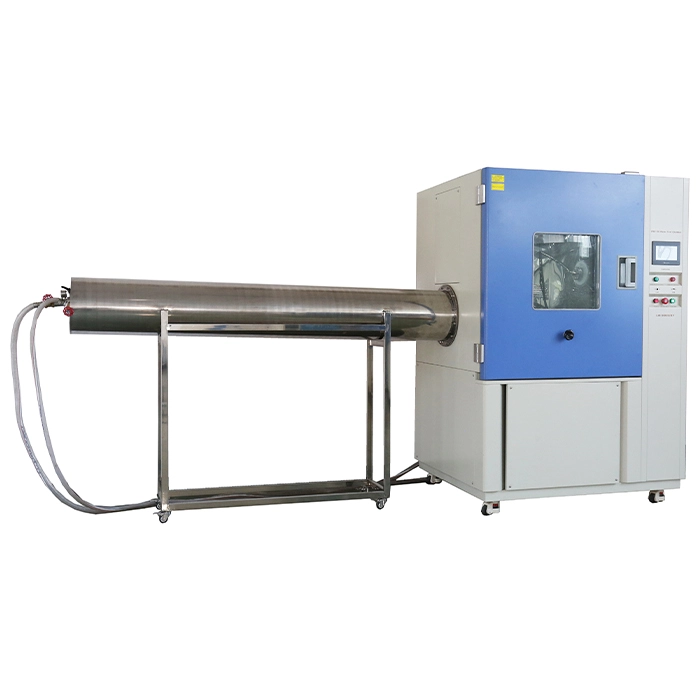

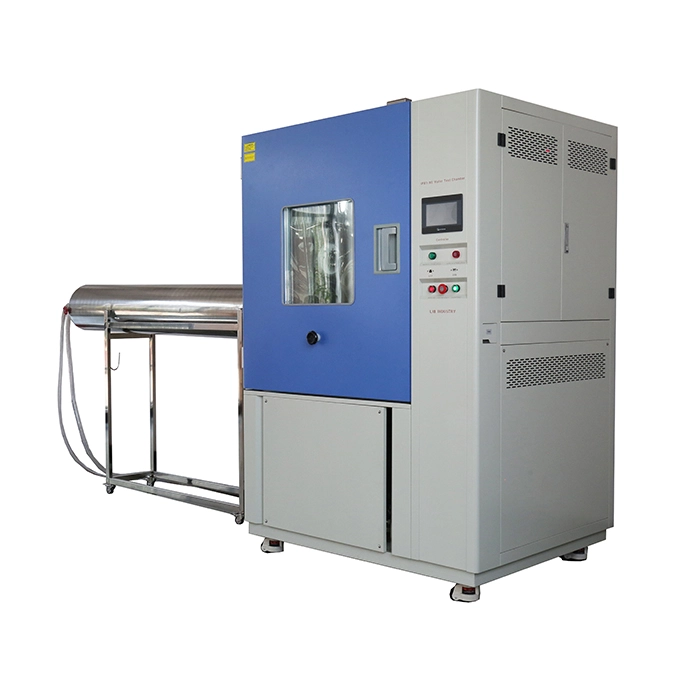

Устройство для тестирования водонепроницаемости по стандарту IP

Name: Устройство для тестирования водонепроницаемости по стандарту IP
Brand: Xi'an LIB Environmental Simulation Industry

Устройство для испытаний на водонепроницаемость (IP-тест) оценивает способность продукта противостоять воде в различных водных средах в соответствии с IEC 60529, чтобы гарантировать, что внутренние электронные и механические компоненты не подвергаются воздействию воды и работают нормально.

Устройство для IP-испытаний LIB включает в себя IPX1, X2, X3, X4 X5, X6, экспериментальное устройство для достижения 6 уровней испытаний на водонепроницаемость. LIB также предоставляет экспериментальное оборудование с IPX7 IPX8, IPX9K рейтингом водонепроницаемости.

Модель: RD-800C, RD-1200C

Стандарт: GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Устройство для тестирования водозащиты IP от LIB для решений по испытаниям на дождь IPX1–IPX4

Особенности и преимущества устройства для испытаний на степень защиты IP от воды

1. Позволяет моделировать различные условия испытаний на водонепроницаемость от IPX1 до IPX6, включая вертикальное каплепадение, каплепадение под наклоном 15°, орошение, разбрызгивание, обрызгивание и сильное обрызгивание.

2. Параметры, такие как количество капель в испытании на каплепадение, угол и скорость колебаний трубки в испытании с качающейся трубкой, а также расход воды при обрызгивании, могут точно регулироваться в соответствии с различными стандартами испытаний и потребностями.

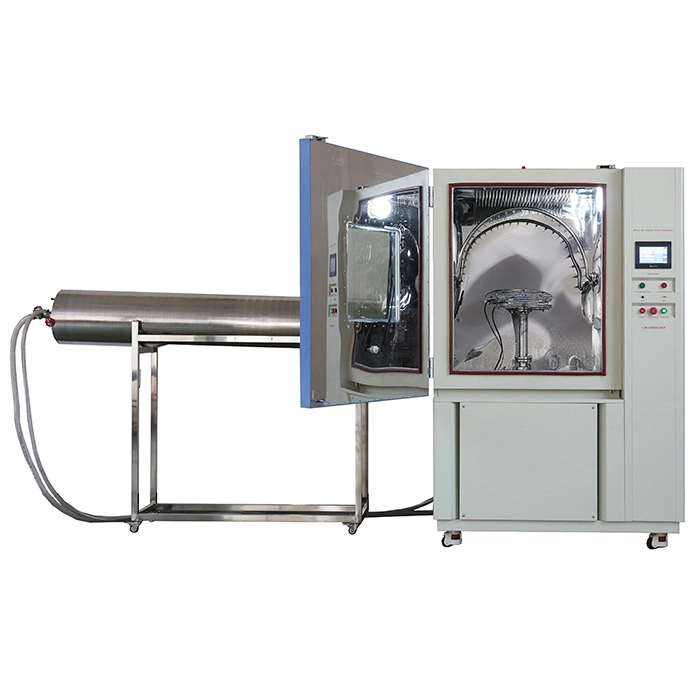

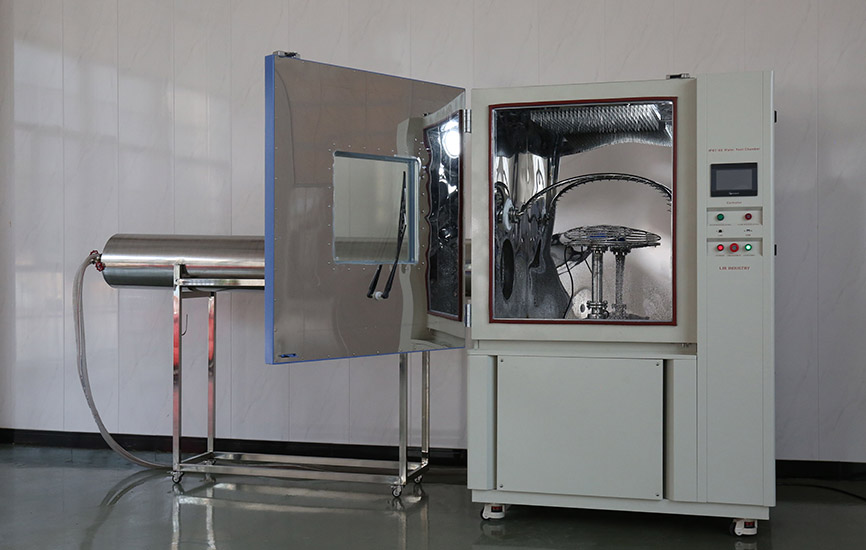

3. Устройство для испытаний на IP от воды состоит из поддона для капель, качающегося механизма, устройства для обрызгивания, поворотного стола, системы управления и т.д., что позволяет легко устанавливать и фиксировать испытуемый образец, обеспечивая стабильное положение образца.

4. Большое смотровое окно позволяет операторам непосредственно наблюдать за состоянием образца во время испытаний, а также может быть интегрировано с системой мониторинга.

Технические характеристики устройства для испытаний на степень защиты IP от воды

Модель	RD-800C	RD-1200C
Внутренние размеры (мм)	900950950	130013501370
Габаритные размеры (мм)	118014201920 (без учета трубы из нержавеющей стали)	154018202200 (без учета трубы из нержавеющей стали)
Полезный объем (л)	810	2400
Размер поддона для капель	600*600	1000*1000
Радиус качающейся трубки	400мм	600мм
Длина трубки для обрызгивания	2400мм	2300мм
Диаметр отверстий для разбрызгивания	φ0,4мм
Расстояние между отверстиями	50 мм
Угол качания качающейся трубки	0 ~ ±180° (регулируемый)
Насадки для обрызгивания	IPX5: Диаметр 6,3мм, IPX6: Диаметр 12,5мм
Расстояние струи	2,5~3 метра
Скорость вращения поворотного стола	1 об/мин (регулируемая)
Контроллер	Программируемый цветной сенсорный ЖК-контроллер, подключение Ethernet, USB-порт
Система подачи воды	Водяной бак, повысительный насос, автоматическая подача воды, система очистки воды
Устройства безопасности	Защита от перегрева; защита от перегрузки по току; Защита от нехватки воды; защита от утечки на землю; защита от обрыва фазы
Материал корпуса	Стальной лист с защитным покрытием
Материал внутренней камеры	Нержавеющая сталь SUS304
Смотровое окно	Двухслойное изоляционное стекло со стеклоочистителем

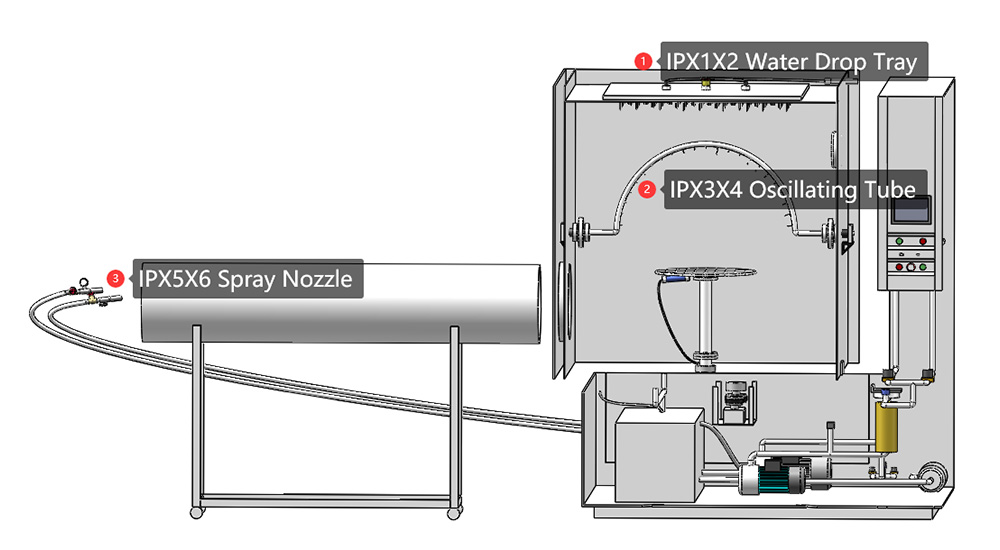

Комплектация устройства для испытаний на степень защиты IP от воды

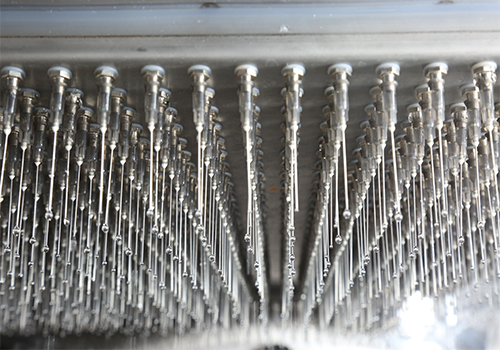

1. Поддон для капель IPX1X2

Изготовлен из нержавеющей стали SUS304, в дне имеются капельные отверстия, в которые установлены специальные воронки с внутренним диаметром 0,4 мм.

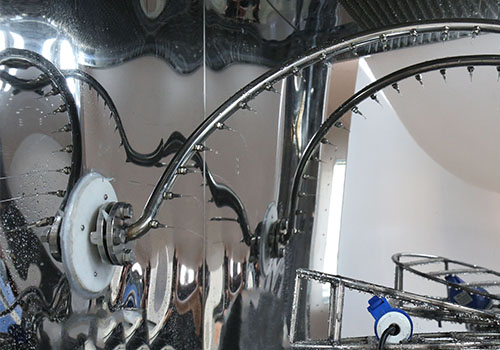

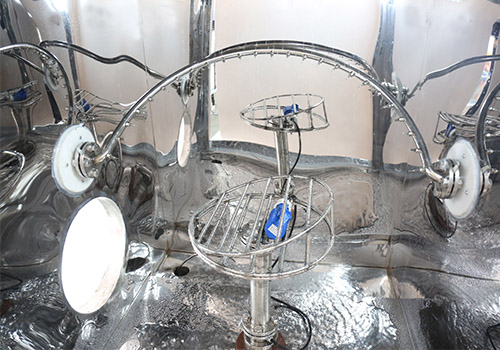

2. Качающаяся трубка IPX3X4

На качающейся трубке расположены отверстия для разбрызгивания с шагом 50 мм и диаметром 0,4 мм. Приводной двигатель заставляет трубку совершать возвратно-поступательные качания, угол качания составляет ±180°, что имитирует разбрызгивание и обрызгивание воды с различных направлений.

Диаметр качающейся трубки составляет 400 мм или 600 мм, возможно изготовление по индивидуальному заказу.

3. Насадки для обрызгивания IPX5X6

На трубе для обрызгивания установлены две насадки для испытаний IPX5 и IPX6 соответственно, диаметр отверстий составляет 6,3 мм и 12,5 мм, интенсивность обрызгивания регулируется в диапазоне 12,5–100 л/мин.
