Введение: почему наружные дисплеи нуждаются в надежных испытаниях под дождемНаружные дисплеи предназначены для работы в суровых условиях, включая сильный дождь, брызги с улицы, воду при чистке, пыль, перепады температур и длительную эксплуатацию на открытом воздухе. Хотя корпус может казаться полностью герметичным, вода все равно может проникнуть через слабые места, такие как кабельные вводы, разъемы, сервисные дверцы, вентиляционные отверстия, крепежные элементы и стыки модулей.
AКамера испытаний под дождемобеспечивает контролируемый метод имитации реального воздействия дождя и воды, помогая инженерам проверить герметичность корпуса, подтвердить степень защиты IP, определить пути протечек и повысить надежность продукции перед монтажом на объекте.
В этой статье рассматривается, что такое камера испытаний под дождем, как она работает, какие стандарты водонепроницаемости применяются, как выбрать подходящее оборудование и какLIB Industryпредоставляет профессиональные решения для испытаний на водонепроницаемость IP для наружных дисплеев и электронных изделий.
Надежность водонепроницаемости критически важна для наружного электронного оборудования. Отказ дисплея, вызванный влагой, может привести к искажению изображения, нарушению связи, проблемам электробезопасности, коррозии и дорогостоящему обслуживанию.
На практике самые сложные протечки редко бывают вызваны большими отверстиями. Они возникают из-за небольших конструктивных недостатков: вода проникает по кабелям, скапливается за уплотнениями или просачивается через зазоры, образовавшиеся в результате многократного теплового расширения и сжатия. Корпус дисплея может пройти визуальный осмотр, но все равно пропускать влагу через плохо сжатую прокладку, неправильно установленный разъем, поврежденную уплотнительную ленту или смещенную панель корпуса.
Распространенные места проникновения воды, которые следует проверять при анализе конструкции:
Швы корпуса и стыки панелей
Задние сервисные дверцы
Точки ввода кабелей
Разъемы и клеммы
Вентиляционные конструкции
Монтажные отверстия
Старение уплотнительных материалов
Как только влага попадает внутрь, она недолго остается безвредной:
| Риск воздействия воды | Возможный отказ |
|---|---|
| Внутренняя влага | Короткое замыкание или электрический отказ |
| Коррозия разъемов | Прерывание сигнала |
| Скопление воды | Повреждение компонентов |
| Деградация уплотнений | Сокращение срока службы |
| Повреждение изоляции | Риски безопасности |
Для наружных светодиодных дисплеев, информационных табло о дорожном движении, рекламных экранов и промышленных мониторов водонепроницаемость напрямую влияет на стабильность работы и затраты на обслуживание — именно поэтому профессиональный процесс испытаний, а не разовая визуальная проверка, позволяет выявить эти скрытые риски до установки.
Степень защиты IP (Ingress Protection), определяемая стандартомIEC 60529является стандартной основой для оценки этого. Для защиты от воды распространенными уровнями являются IPX3 (колеблющееся распыление, для воздействия дождя), IPX4 (брызги воды, для общего наружного оборудования), IPX5 (струя воды, для условий очистки) и IPX6 (мощная струя воды, для сильного воздействия воды). Правильный выбор имеет значение: продукт, который подвергается только обычным дождям, требует иного метода проверки, чем оборудование, которое обливают водой во время мойки или обслуживания.

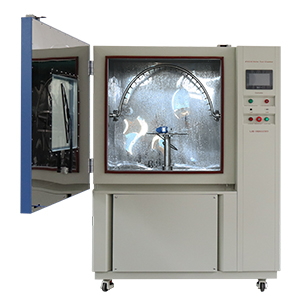

AКамера испытаний под дождемпредставляет собой систему экологических испытаний, предназначенную для имитации дождя, распыления и брызг воды в контролируемых лабораторных условиях. В отличие от ручного тестирования шлангом, которое часто дает непостоянные результаты, камера дождевого распыления контролирует переменные, которые фактически определяют результат — расход воды, угол распыления, расстояние распыления, продолжительность испытания, перемещение образца и давление воды — так что инженеры могут повторять одни и те же условия для разных конструкций изделий и объективно сравнивать результаты.
Как это работает:вода подается из циркуляционного резервуара, насос доставляет ее к распылительным трубкам или форсункам, система распыления формирует требуемую водяную структуру, образец подвергается контролируемому воздействию, после чего инженеры оценивают протечки, функционирование и внутреннее состояние.
Типичная камера состоит из нескольких основных компонентов:
Компонент |
Функция |
Распылительное сопло или колебательная трубка |
Создает заданное распыление воды |
Вращающаяся поворотная платформа |
Обеспечивает равномерное воздействие на образец |
Система регулирования расхода |
Поддерживает стабильные водные условия |
Циркуляционный резервуар для воды |
Обеспечивает непрерывные испытания |
Система фильтрации |
Предотвращает засорение форсунок |
Смотровое окно |
Позволяет наблюдать во время испытаний |
Водонепроницаемый интерфейс питания |
Поддерживает функциональные испытания с подачей питания |
Надежная конструкция камеры — это то, что обеспечивает повторяемость и согласованность результатов между лабораториями — без нее две лаборатории, испытывающие «один и тот же» продукт, могут прийти к разным выводам о прохождении/непрохождении.
Испытание под дождем — это не просто распыление воды на продукт. Подготовка, условия испытаний и метод оценки — все это определяет, отражает ли результат реальные эксплуатационные характеристики.
Перед испытанием образец должен находиться в нормальном производственном состоянии: стандартные прокладки и крепеж, кабели и разъемы установлены так, как они будут в полевых условиях, исходная монтажная ориентация и предварительная проверка работоспособности. Следует избегать временных герметизирующих ухищрений, маскирующих слабые места — они обесценивают смысл испытания.
Далее процесс обычно проходит в четыре этапа. Во-первых, инженеры выбирают требуемый стандарт — испытания по IEC 60529 IPX, испытания на водонепроницаемость автомобильных компонентов по ISO 20653 или требования заказчика. Во-вторых, задают параметры испытания: расход воды, угол распыления, расстояние, продолжительность воздействия и скорость вращения образца. В-третьих, камера выполняет фактическое воздействие воды с требуемых направлений, а инженеры следят за работой дисплея, стабильностью изображения, сигналами связи и видимыми протечками. Наконец, завершают оценку водонепроницаемости — проверяют наличие следов воды внутри, проверяют электрические функции, тестируют изоляцию, осматривают уплотнения и определяют путь проникновения в случае попадания воды. Цель — не просто результат «прошел/не прошел», а понимание того, где именно и почему вода попала в продукт.
Для наружных дисплеев и электронных корпусов чаще всего встречаются два стандарта:IEC 60529 and ISO 20653.
IEC 60529 определяет систему степеней защиты IP для электрических и электронных корпусов, где вторая цифра кода IP обозначает уровень защиты от проникновения воды.
Степень IP |
Метод испытания |
Основные параметры |
Типичное применение |
IPX3 |
Колеблющееся распыление |
Угол распыления до ±60° от вертикали |
Наружные дисплеи, осветительное оборудование |
IPX4 |
Брызги воды |
Распыление с нескольких направлений |
Наружные электронные изделия |
IPX5 |
Струя воды |
Сопло 6,3 мм, 12,5 л/мин |
Оборудование, подвергающееся воздействию струй воды |
IPX6 |
Мощная струя воды |
Сопло 12,5 мм, 100 л/мин |
Тяжелые наружные условия |
Для производителей наружных дисплеев IPX3 и IPX4 охватывают повседневный случай: дождь и брызги воды.
Автомобильные дисплеи и электронные компоненты подпадают подISO 20653, который добавляет испытания водой под более высоким давлением в дополнение к стандартным испытаниям IP — IPX4K (брызги воды под давлением) для наружных автомобильных компонентов, IPX6K (струя воды высокого давления) для автомобильных электронных систем и IPX9K (высокотемпературная очистка высокого давления) для деталей, подвергающихся мойке. Эти требования регулярно встречаются для автомобильных дисплеев, зарядного оборудования, автомобильных датчиков и электронных модулей управления. Как всегда, инженеры должны подтвердить точную версию стандарта и параметры, указанные в спецификации продукта, а не предполагать.

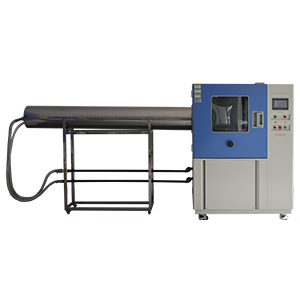

Обе системы проверяют водонепроницаемость, но имитируют разные условия — камеры дождевого распыления воспроизводят дождь и брызги (IPX3/IPX4), а камеры струйного воздействия — прямое высоконапорное воздействие (IPX5/IPX6). Дорожному информационному дисплею в основном нужны испытания на дождь и брызги; автомобильному электронному модулю, который проходит через автомойку, нужны испытания струей высокого давления. Правильный выбор зависит от реальных условий эксплуатации продукта, и для лабораторий, которым необходимо охватить несколько уровней IP, интегрированная испытательная установка обычно более эффективна, чем отдельные системы.
| Сравнение | Камера испытаний под дождем | Камера испытаний струей воды |
|---|---|---|
| Основное назначение | Имитация условий дождя и брызг | Имитация сильного воздействия воды |
| Воздействие воды | Распыление и брызги | Струя высокого давления |
| Распространенные стандарты | IPX3, IPX4 | IPX5, IPX6 |
| Направленность испытаний | Герметичность под дождем | Устойчивость к прямому давлению воды |
| Типичные области применения | Наружные дисплеи, светодиодные табло, электронные шкафы | Автомобильные детали, промышленное оборудование |
 |
 |
LIB Industryпредоставляет профессиональные камеры испытаний под дождем и решения для испытаний на водонепроницаемость IP для электронных изделий, наружных дисплеев, автомобильных компонентов и промышленного оборудования. Системы LIB разработаны, чтобы помочь клиентам:
Проверить водонепроницаемость
Соответствовать международным требованиям к испытаниям
Выявить слабые места герметизации
Повысить надежность продукции перед серийным производством
Оборудование LIB для испытаний под дождем поддерживает испытания по IEC 60529 IPX1–IPX6, автомобильным испытаниям на водонепроницаемость ISO 20653 и требованиям заказчика, позволяя производителям проводить надежные и воспроизводимые испытания на проникновение воды. Эта воспроизводимость зависит от того, насколько строго контролируются условия распыления:
Контролируемый расход воды
Регулируемые углы распыления
Равномерное распределение воды
Стабильная продолжительность испытания
Воспроизводимые результаты испытаний
Для лабораторий, проводящих частые испытания, качество конструкции также имеет значение:
Особенность |
Преимущество |
Камера из нержавеющей стали SUS304 |
Коррозионная стойкость и долговечность |
Регулируемая колебательная трубка |
Поддерживает испытания распылением IPX3/IPX4 |
Опции радиуса трубки 400 мм и 600 мм |
Подходит для образцов разных размеров |
Система циркуляции воды |
Снижает потребление воды |
Система тонкой фильтрации |
Предотвращает засорение форсунок |
Контроль расхода |
Повышает точность испытаний |
Водонепроницаемый интерфейс питания |
Позволяет проводить функциональные испытания во время воздействия |
Для больших наружных дисплеев или нестандартных продуктов LIB также может предоставить индивидуальные приспособления, размеры камеры и конфигурации испытаний
Выбор подходящей камеры начинается со стандарта, которому должен соответствовать продукт — IEC 60529 IPX3/IPX4 для дождя и брызг, IPX5/IPX6 для испытания струей воды или ISO 20653 IPX4K/IPX6K/IPX9K для автомобильных применений. Каждый из них требует разных методов распыления, давления воды, расходов, конструкций форсунок и расстояний испытания, поэтому выбор оборудования только по размеру изделия, без предварительной проверки стандарта, часто приводит к неточным результатам.
Размер и условия установки важны далее. Перед покупкой учтите:
Размер дисплея
Вес продукта
Угол установки
Требования к кабельным соединениям
Конструкция крепления
Наружные дисплеи, в частности, следует обычно испытывать в реальном положении установки, поскольку поведение воды изменяется в зависимости от монтажного положения, дренажной конструкции, прокладки кабелей и конструкции корпуса.
Также стоит думать наперед — гибкая система сейчас может избавить от дорогостоящей замены оборудования в будущем. Компаниям следует подумать, не понадобятся ли им впоследствии:
Испытания с более высокой степенью защиты IP
Более крупные образцы
Дополнительные приспособления
Функциональные испытания с подачей питания
Индивидуальные испытательные решения
Наконец, проверьте основы самого оборудования — стабильное регулирование расхода воды, надежный контроль давления, равномерное распределение распыления, простота обслуживания и поддержка калибровки — а также послужной список поставщика, поскольку помощь в установке, обучение и послепродажная поддержка влияют на то, насколько надежными останутся испытания с течением времени.
Для чего используется камера испытаний под дождем?
Она имитирует условия дождя, распыления и брызг воды, чтобы оценить, может ли корпус продукта предотвратить проникновение воды. Типичные области применения включают наружные дисплеи, светодиодные экраны, электронные шкафы, автомобильные компоненты и промышленное оборудование.
Какие степени защиты IP можно проверить с помощью камеры испытаний под дождем?
Стандартные конфигурации охватывают IPX3 и IPX4. В зависимости от настройки системы могут также охватывать IPX5, IPX6, IPX6K и IPX9K — требуемый уровень зависит от применения продукта и применимого стандарта.
В чем разница между испытаниями на водонепроницаемость IPX3 и IPX4?
IPX3 имитирует распыление воды с ограниченных углов, подобно дождю. IPX4 имитирует брызги воды со всех сторон корпуса, обеспечивая более широкую проверку защиты для продуктов, подвергающихся изменчивой погоде.
Может ли камера испытаний под дождем испытывать наружные светодиодные дисплеи?
Да — она широко используется для этого, проверяя герметичность корпуса, защиту разъемов, водонепроницаемую конструкцию и функциональную стабильность после воздействия воды. Для больших дисплеев могут потребоваться индивидуальные приспособления и конфигурации камеры.
Какую гарантию и послепродажную поддержку предоставляет LIB?
LIB Industry предлагает 3-летнюю гарантию с пожизненной сервисной поддержкой, опираясь на четыре глобальных сервисных центра в Великобритании, США, Канаде и Малайзии, а также 29 агентов по всему миру — предоставляя по-настоящему комплексное обслуживание от покупки до установки и постоянной поддержки.
Наружные продукты должны выдерживать меняющиеся погодные условия, а надежность водонепроницаемости необходима для долгосрочной эксплуатации. AКамера испытаний под дождемпомогает производителям имитировать реальное воздействие дождя и воды в контролируемых условиях, позволяя инженерам проверить защиту корпуса, выявить риски протечек и улучшить конструкцию продукта.
От наружных дисплеев и электронных корпусов до автомобильных компонентов — LIB Industry предоставляет профессиональные решения для испытаний на водонепроницаемость, основанные на международных стандартах, включая IEC 60529 и ISO 20653. Благодаря опытной инженерной поддержке, индивидуальному проектированию оборудования и полному послепродажному обслуживанию LIB помогает клиентам создавать более надежные продукты и ускорять испытания на экологическую надежность.
Свяжитесь с LIB Industry сегодня, чтобы получить технические характеристики, рекомендации по продуктам и индивидуальные решения для испытаний на водонепроницаемость для вашего применения.
