Испытательное оборудование IPX9K: стандарты проверки защиты при высоких температуре и давлении

Aug 29 2024

Table of Content [Hide]

Испытание на водонепроницаемость IP-кода при тестировании автомобильных компонентов и других изделий используется для проверки герметичности продукта и обеспечения надежности его качества. Серия стандартов IS016750, DIN40050, IS020653 устанавливает наиболее строгий класс защиты IPX9K. Кроме того, различные электронные изделия, автокомпоненты, машины и оборудование работают в различных условиях окружающей среды, подвергаясь серьезным испытаниям. Очевидно, что оборудование для испытаний IPX9K имеет важное значение, так как оно используется для имитации воздействия струй воды в условиях высокой температуры и высокого давления с целью проверки защитных свойств продукта.

Ⅰ. Обзор испытательного оборудования IPX9K

Испытательное оборудование IPX9K представляет собой устройство, специально разработанное для проверки уровня защиты IPX9K. Степень защиты IPX9K означает, что продукт может нормально работать в условиях подачи воды с высокой температурой и высоким давлением, не подвергаясь проникновению воды и повреждению. Этот уровень защиты обычно применяется в особых сценариях, таких как автомобильные компоненты, уличное оборудование, промышленные машины и т.д., которые в процессе эксплуатации могут столкнуться с суровыми условиями, такими как струи высокого давления, высокая температура и высокая влажность.

Испытательное оборудование IPX9K в основном состоит из камеры, системы распыления воды, системы нагрева, системы управления и т.д. Камера изготовлена из нержавеющей стали SUS304, обладающей хорошей коррозионной стойкостью и герметичностью. Система распыления состоит из нескольких форсунок высокого давления, способных создавать струи воды высокой температуры и высокого давления. Система нагрева используется для нагрева воды до требуемой температуры. Система управления используется для контроля температуры, давления, времени впрыска и т.д.

Ⅱ. Требования стандартов защиты IPX9K

1. Условия испытаний

Стандарт защиты IPX9K требует проведения испытаний при высокой температуре и высоком давлении. В частности, температура воды для испытаний должна находиться в диапазоне 80°C ±5°C, а давление впрыска — от 8000 кПа до 10000 кПа. При испытании продукт должен быть закреплен на специальном держателе, чтобы обеспечить равномерное покрытие поверхности продукта водяными струями.

2. Метод испытаний

Испытание на защиту IPX9K проводится методом впрыска. Во время испытания продукт помещается в рабочую камеру, и запускается система распыления воды, которая направляет на поверхность продукта струи воды высокой температуры и высокого давления. Угол и расстояние распыления должны соответствовать требованиям стандарта для обеспечения точности испытания. Продолжительность испытания обычно составляет 30 секунд, при этом время впрыска в каждом направлении составляет 5 секунд, всего четыре направления: 0°, 30°, 60°, 90°.

3. Критерии оценки

Критерии оценки испытания на защиту IPX9K в основном основаны на производительности и внешнем виде продукта после испытания. Если после испытания продукт работает нормально, отсутствуют утечки, просачивание воды, повреждения и другие явления, считается, что продукт соответствует требованиям класса защиты IPX9K. В противном случае продукт считается несоответствующим требованиям.

Ⅲ. Принцип работы испытательного оборудования IPX9K

Принцип работы испытательного оборудования IPX9K в основном заключается в нагреве воды до требуемой температуры с помощью системы нагрева, последующем повышении давления воды до требуемого уровня с помощью насоса высокого давления и, наконец, распылении воды высокой температуры и высокого давления на поверхность продукта через форсунки. Во время испытания система управления в режиме реального времени отслеживает параметры испытательного оборудования, такие как температура, давление, время впрыска и т.д., и автоматически управляет процессом в соответствии с заданной программой.

Ⅳ. Система циркуляции воды

Система циркуляции воды в испытательной камере IPX9K обычно имеет следующие особенности:

1. Источник воды:

- Требования к воде: обычно рекомендуется использовать чистую или дистиллированную воду для уменьшения влияния примесей на оборудование и результаты испытаний, предотвращения засорения форсунок или образования накипи в оборудовании.

2. Процесс циркуляции:

- Насос: вода из резервуара подается с помощью насоса. Насос является источником энергии для циркуляции воды, обычно используется насос с определенной мощностью и давлением, например, импортный поршневой насос высокого давления и высокой температуры из Италии, для удовлетворения требований к высокому давлению воды, предъявляемых стандартом IPX9K.

- Возврат: распыленная вода стекает обратно в резервуар, замыкая цикл циркуляции воды.

3. Связанные системы и функции:

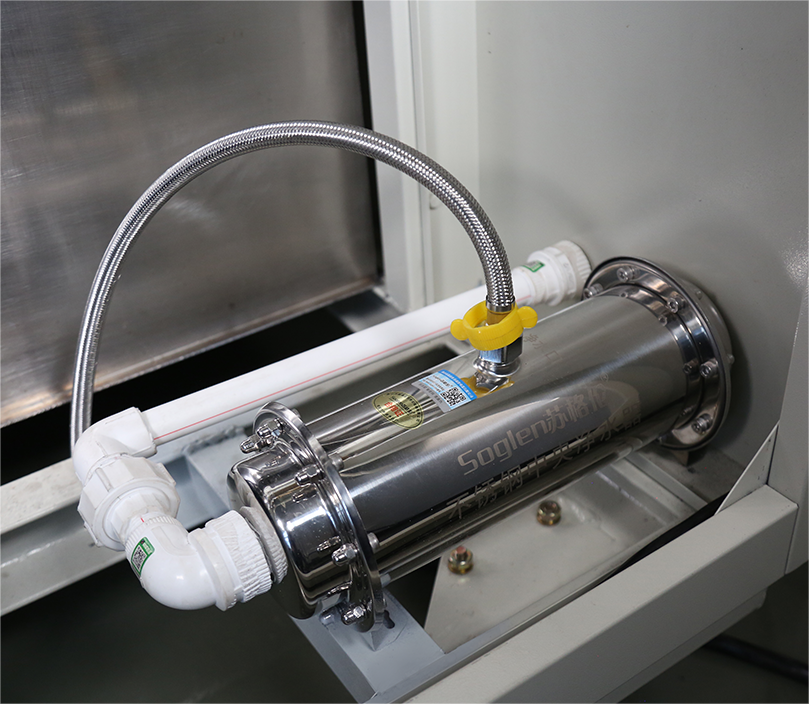

- Фильтрующее устройство: для обеспечения чистоты циркулирующей воды и предотвращения повреждения форсунок и насосов примесями или влияния на результаты испытания в системе циркуляции воды может быть установлено фильтрующее устройство для фильтрации примесей из воды.


При использовании испытательной камеры IPX9K необходимо правильно эксплуатировать и обслуживать систему циркуляции воды в соответствии с инструкциями по эксплуатации оборудования, чтобы обеспечить его производительность и надежность результатов испытаний. Автоматическая система циркуляции воды не только экономит воду и снижает затраты на испытания, но также обеспечивает стабильность и последовательность условий испытаний, облегчая техническое обслуживание и управление оборудованием.


Ⅴ. Заключение

Испытательное оборудование IPX9K, как важное средство защитного тестирования, играет важную роль в контроле качества продукции и подтверждении ее надежности. Глубокое понимание этого оборудования и связанных с ним стандартов защитных испытаний позволяет более эффективно его применять и повышать защитные свойства и качество продукции.
