Камеры для испытаний на воздействие окружающей среды для полупроводников, печатных плат, разъемов и электронных сборок

Aug 07 2026

Table of Content [Hide]

Краткий ответ

Выбор подходящей климатической камеры для электроники зависит от типа продукта, требований к надежности и условий окружающей среды, которые необходимо смоделировать. Стандартная температурная камера подходит для стабильного воздействия высоких и низких температур, в то время как камера термоциклирования предназначена для многократных изменений температуры, которые ускоряют отказы в полупроводниках, печатных платах (PCB), разъемах и электронных сборках. Общие стандарты включают IEC 60068, JEDEC, MIL-STD-883 и спецификации надежности IPC. Наиболее важными факторами выбора являются точность температуры, скорость изменения температуры, равномерность воздушного потока, тепловая нагрузка образца и способность камеры воспроизводить реальные условия эксплуатации для температурного циклирования печатных плат и испытаний надежности полупроводников.


Что тестируется?

Электронные продукты подвергаются непрерывному термическому напряжению на протяжении всего жизненного цикла. Изменения температуры во время работы, транспортировки и хранения могут заставлять различные материалы внутри электронных сборок расширяться и сжиматься с разной скоростью, что в конечном итоге приводит к ухудшению характеристик или физическим повреждениям.

Климатическая камера для электроники предназначена для моделирования этих условий в контролируемых лабораторных условиях. Она обычно используется для тестирования:

Полупроводниковые устройства
Интегральные схемы (ИС)
Печатные платы (PCB)
Электронные разъемы
Датчики
Силовые модули
Кабельные сборки
Промышленные и потребительские электронные продукты

Основная цель экологических испытаний — выявить потенциальные проблемы надежности до того, как продукты поступят в производство или на рынок. К распространенным видам отказов относятся:

Усталость паяных соединений
Деформация печатных плат
Растрескивание полупроводниковых корпусов
Отказ контактов разъемов
Повреждения, связанные с влажностью
Нестабильность электрических характеристик
Несоответствие теплового расширения материалов

Среди этих приложений температурное циклирование печатных плат является одним из наиболее широко используемых методов оценки надежности. Подвергая печатные платы многократному воздействию высоких и низких температур, инженеры могут ускорить термическое напряжение и оценить долговечность паяных соединений, надежность подложки и стабильность компонентов.

Для полупроводниковых изделий испытания надежности полупроводников проверяют, сохраняют ли микросхемы, корпуса и электронные устройства стабильные электрические характеристики после длительного воздействия экстремальных температур или многократных тепловых циклов.

В электронной промышленности экологические испытания являются обязательными для продуктов, используемых в аэрокосмической отрасли, телекоммуникациях, медицинском оборудовании, промышленной автоматизации и бытовой электронике. Надлежащая квалификация помогает производителям улучшить конструкцию продукта, сократить количество отказов в эксплуатации и соответствовать международным стандартам надежности.

Стандарты и условия испытаний

Разные электронные продукты требуют разных экологических профилей. Перед выбором оборудования инженеры должны подтвердить применимые стандарты испытаний, диапазон температур, требования к циклам и критерии приемки.

Стандарт	Диапазон температур	Влажность	Тип испытания	Применение
IEC 60068-2-1	Низкая температура	N/A	Испытание на холодостойкость	Электронные компоненты
IEC 60068-2-2	Высокая температура	N/A	Испытание на теплостойкость	Электронные устройства
IEC 60068-2-14	от -65°C до +150°C (типичный)	N/A	Температурное циклирование	Оценка термического напряжения
IEC 60068-2-30	25°C–55°C	До 95% отн. вл.	Циклирование влажного тепла	Влагостойкость
JEDEC JESD22-A104	от -40°C до +125°C (типичный)	N/A	Температурное циклирование	Квалификация полупроводников
MIL-STD-883 Method 1010	По заказу	N/A	Термоциклирование	Микроэлектроника
IPC-9701	По заказу	Опционально	Надежность паяных соединений	Тестирование печатных плат

Типичные экологические испытания для электроники включают:

Хранение при высокой температуре
Хранение при низкой температуре
Термоциклирование
Воздействие влажного тепла
Ускоренное старение
Квалификация надежности

При температурном циклировании печатных плат испытания обычно направлены на напряжение теплового расширения, характеристики паяных соединений и электрическую целостность после многократных переходов температуры.

Для испытаний надежности полупроводников инженеры могут сочетать воздействие окружающей среды с электрическими измерениями для проверки таких параметров, как ток утечки, сопротивление и функциональная стабильность.

Сравнение и матрица выбора оборудования

Для разных электронных приложений требуются разные конфигурации камер. Выбор оборудования только на основе температурного диапазона может привести к недостаточной эффективности испытаний.

Характеристика	Температурная камера	Камера термоциклирования	Специальная камера для электроники
Диапазон температур	от -70°C до +180°C	от -70°C до +180°C	По заказу
Диапазон влажности	Опционально	Опционально	По заказу
Объем камеры	От малого до среднего	От малого до среднего	По заказу
Скорость изменения температуры	Стандартное программируемое изменение температуры	Быстрый переход температуры	По заказу
Воздушный поток	Равномерная циркуляция для стабильных испытаний	Оптимизировано для многократных тепловых переходов	Конструкция воздушного потока, специфичная для приложения
Тепловая нагрузка образца	От низкой до средней	Средняя	От средней до высокой
Конфигурация безопасности	Защита от перегрева и сигнализация	Современные системы мониторинга и защиты	Специальные функции безопасности
Применимые стандарты	IEC 60068, JEDEC, IPC	IEC 60068-2-14, JEDEC JESD22, IPC	Отраслевые стандарты

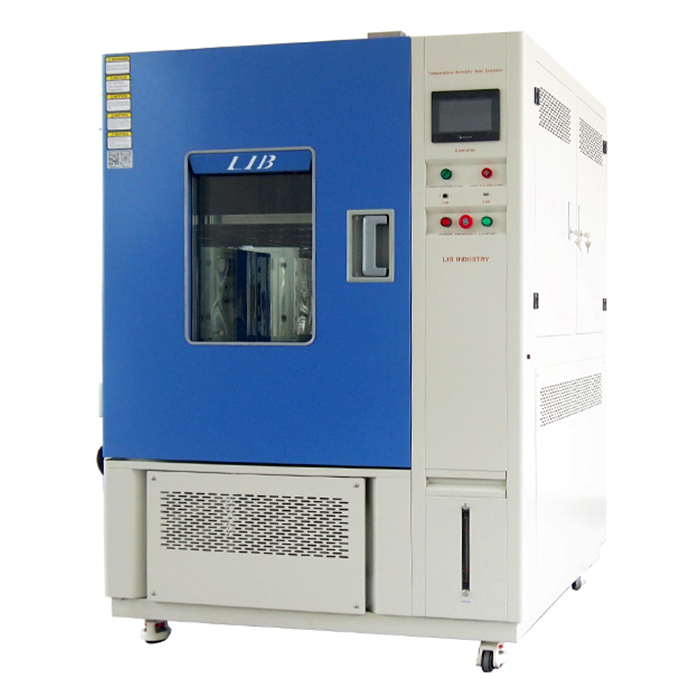

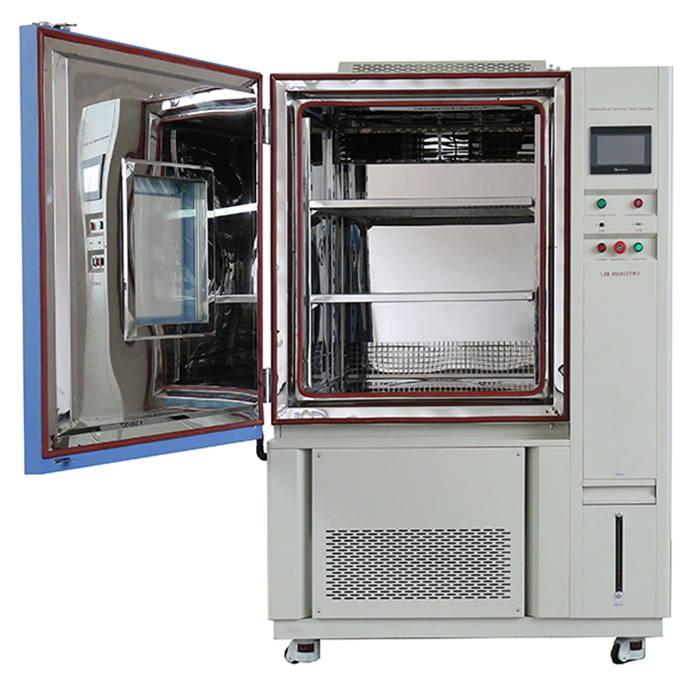

AТемпературная камерапредназначена для контролируемого воздействия температуры и испытаний экологической надежности электронных компонентов. Она обычно используется для высокотемпературного хранения, низкотемпературных испытаний, теплового старения и общей квалификации полупроводников, печатных плат, разъемов и электронных сборок.

AКамера термоциклированияпредназначена для многократных переходов температуры и больше подходит для приложений, связанных с термической усталостью, включая сборки печатных плат, полупроводниковые корпуса и электронные разъемы.

Распространенные ошибки при испытаниях

Игнорирование тепловой нагрузки образца

Электронные сборки, процессоры и силовые компоненты могут выделять тепло во время работы. Если тепловыделение не учитывается, камера может не поддерживать точные условия испытаний.

Выбор неправильного размера камеры

Слишком маленькая камера может ограничивать воздушный поток и создавать перепады температур. Выбранная камера должна обеспечивать достаточное пространство для надлежащей циркуляции воздуха, размещения датчиков и будущих потребностей в испытаниях.

Неправильное размещение датчиков

Датчики должны отражать фактические условия образца. Установка датчиков слишком близко к воздуховыпускным отверстиям, стенкам камеры или нагревательным элементам может привести к неточным результатам.

Путаница между точностью дисплея и равномерностью

Контроллер, показывающий точные значения температуры, не означает, что все пространство камеры имеет такую же точность. Следует также учитывать равномерность температуры, колебания и время восстановления.

Игнорирование требований к скорости изменения температуры

Для приложений термоциклирования скорость нагрева и охлаждения напрямую влияет на результаты испытаний. Один лишь температурный диапазон не может определить, соответствует ли камера требованиям надежности.

Отсутствие подтверждения требований к установке

Перед покупкой климатической камеры пользователи должны подтвердить:

Электропитание
Требования к вентиляции
Пространство в лаборатории
Условия дренажа
Зазор для обслуживания

FAQ

Какая камера требуется для испытаний надежности полупроводников?

Температурная камера подходит для постоянного теплового воздействия, тогда как камера термоциклирования рекомендуется для многократных изменений температуры и ускоренных испытаний надежности полупроводников. Окончательный выбор зависит от типа устройства, температурного профиля и стандарта квалификации.

В чем разница между температурными испытаниями и термоциклированием?

Температурные испытания оценивают производительность продукта в стабильных условиях, в то время как термоциклирование многократно изменяет температуру между высокой и низкой, чтобы смоделировать термическое напряжение и выявить отказы, связанные с усталостью.

Сколько времени занимает испытание печатных плат на термоциклирование?

Продолжительность испытаний зависит от выбранного стандарта, диапазона температур, количества циклов и требований к продукту. Некоторые программы квалификации требуют сотен циклов, в то время как ускоренные испытания надежности могут включать тысячи температурных переходов.

Какой размер камеры выбрать для электронных сборок?

Правильный размер камеры зависит от размеров образцов, количества, требований к воздушному потоку и тепловыделения. Вокруг образцов должно быть зарезервировано достаточно места для поддержания равномерного распределения температуры.

Может ли одна климатическая камера испытывать как печатные платы, так и полупроводниковые устройства?

Да. Правильно сконфигурированная климатическая камера может испытывать различные электронные компоненты, но диапазон температур, скорость изменения, объем камеры и приспособления должны соответствовать каждому приложению.

Какую информацию следует включить в запрос коммерческого предложения на камеру для испытаний электроники?

Запрос должен включать размер образца, стандарты испытаний, диапазон температур, требования к циклированию, условия влажности, тепловую нагрузку, требования к мониторингу и условия установки.

Как выбрать подходящую климатическую камеру для электроники?

Выбор подходящей камеры требует оценки типа продукта, целей испытаний, применимых стандартов, размера образца, скорости изменения температуры и будущих потребностей в испытаниях. Подробный анализ спецификаций помогает обеспечить точные и воспроизводимые результаты.
