Фотоэлектрические модули десятилетиями подвергаются воздействию солнечного света, перепадов температур, влажности и загрязняющих веществ из окружающей среды. Среди этих факторов ультрафиолетовое излучение является одной из основных причин долговременной деградации материалов. Герметизирующие покрытия могут желтеть, тыльные пленки — трескаться, а изоляционные свойства — постепенно ухудшаться после многолетнего УФ-воздействия.
Чтобы оценить эти риски до ввода изделий в эксплуатацию, стандарт IEC 61215 включает специальную процедуру предварительного УФ-кондиционирования, известную как MQT 10. В ходе этого испытания фотоэлектрические модули подвергаются воздействию контролируемой дозы ультрафиолета при заданных температурных условиях, что помогает производителям выявлять потенциальные слабые места до проведения термоциклирования, испытаний на замораживание при повышенной влажности и других квалификационных тестов.
Aкамера климатических испытаний для солнечных модулейобеспечивает контролируемое УФ-облучение, стабильность температуры и мониторинг дозы, необходимые для точного и воспроизводимого проведения этого испытания.
IEC 61215 — это международно признанный стандарт квалификационных испытаний наземных фотоэлектрических модулей. В рамках этого стандарта MQT 10 служит тестом предварительного УФ-кондиционирования, предназначенным для имитации воздействия длительного ультрафиолетового облучения на материалы модулей.
В отличие от визуального контроля, выполняемого в процессе производства, предварительное УФ-кондиционирование фокусируется на механизмах деградации, которые могут проявиться только после длительной эксплуатации в полевых условиях. Тест оценивает, как материалы на полимерной основе реагируют на накопленную УФ-энергию до того, как будут применены дополнительные экологические нагрузки.
Выявление материалов, чувствительных к УФ, до развертывания в полевых условиях
Обнаружение потенциального обесцвечивания и деградации герметизирующих материалов
Выявление слабых мест в тыльных пленках и краевых уплотнениях
Повышение надежности долгосрочных прогнозов
Поддержка программ сертификации IEC 61215
Для производителей фотоэлектрических модулей этот тест служит инструментом раннего скрининга, помогающим предотвратить дорогостоящие полевые отказы и гарантийные претензии.
Стандарт не просто определяет продолжительность воздействия. Вместо этого он задает комбинацию длины волны УФ, накопленной энергии, температуры и распределения облученности, чтобы обеспечить воспроизводимость результатов в разных лабораториях.
Параметр |
Требование |
Назначение |
Диапазон длин волн УФ |
280–400 нм |
Имитирует воздействие солнечного УФ |
Общая доза УФ |
15 кВт·ч/м² |
Ускоряет старение материала |
Доля УФ-B |
3%–10% |
Контролирует воздействие высокоэнергетичного УФ |
Температура модуля |
60°C ±5°C |
Обеспечивает постоянство тепловых условий |
Равномерность облученности |
±15% |
Снижает вариативность испытаний |
Накопленная доза УФ — один из наиболее критичных параметров в MQT 10. Стандарт требует не фиксированного времени воздействия, а общей подведенной УФ-энергии в 15 кВт·ч/м².
Такой подход гарантирует, что каждый модуль получает одинаковую дозу облучения независимо от старения ламп, конфигурации камеры или условий эксплуатации. В результате результаты испытаний из разных лабораторий остаются сопоставимыми и технически обоснованными.
Одно только УФ-излучение не определяет старение материала. Повышенные температуры ускоряют химические реакции в полимерах и могут существенно влиять на скорость деградации.
По этой причине IEC 61215 требует поддержания температуры модуля на уровне 60°C ±5°C на протяжении всего периода воздействия. Поэтому для надежных испытаний необходим прямой мониторинг температуры модуля, а не просто регулировка температуры воздуха.
В то время как обычные камеры УФ-старения подходят для небольших образцов, таких как покрытия, пластмассы и резины, испытания фотоэлектрических модулей сопряжены с уникальными проблемами.
Современная солнечная панель может превышать два метра в длину и содержит несколько слоев материалов, которые должны подвергаться равномерному облучению. Неравномерное распределение УФ или плохой контроль температуры могут привести к ошибочным результатам.
Характеристика |
Климатическая камера для солнечных модулей |
Универсальная УФ-камера |
Испытания полноразмерных ФЭ модулей |
✓ |
✗ |
Накопление дозы УФ |
✓ |
Ограничено |
Мониторинг температуры модуля |
✓ |
Ограничено |
Контроль равномерности облученности |
✓ |
Ограничено |
| Соответствие IEC 61215 | ✓ |
✗ |
|

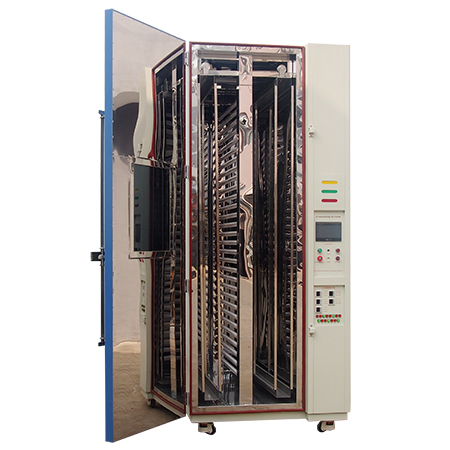

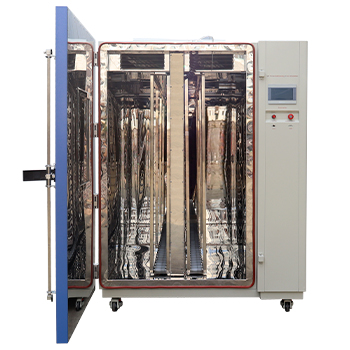

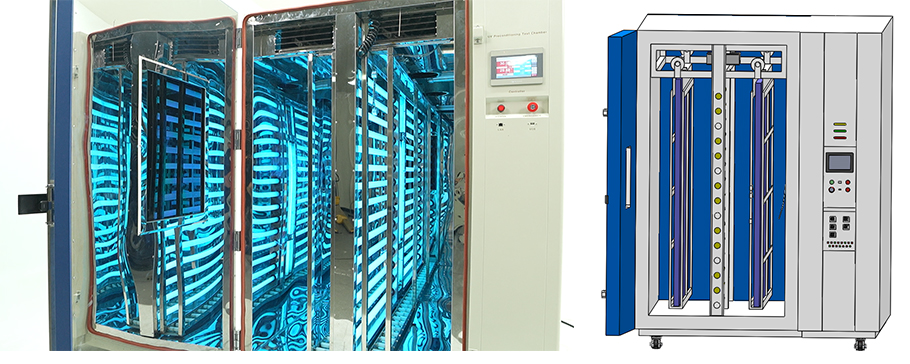

Камера предварительного УФ-кондиционирования для солнечных панелей |
|
Помимо обеспечения равномерного УФ-воздействия, климатические камеры для солнечных модулей постоянно отслеживают облученность, рассчитывают накопленную дозу и регистрируют данные испытаний, необходимые для квалификационных и сертификационных программ.
Процесс тестирования начинается с тщательного осмотра фотоэлектрического модуля. Существующие дефекты, состояние поверхности и характеристики материалов документируются до начала воздействия.
После установки в камере модуль подвергается контролируемому облучению УФ-A и УФ-B. Излучение ламп непрерывно отслеживается для поддержания требуемого уровня облученности и спектра УФ на протяжении всего теста.
Камера поддерживает температуру модуля на уровне 60°C ±5°C с помощью замкнутой системы управления. Современные системы могут также контролировать температуру черной панели, чтобы лучше отражать реальное состояние поверхности.
Откалиброванные УФ-датчики непрерывно вычисляют кумулятивную дозу УФ. Все соответствующие параметры, включая облученность, температуру, продолжительность воздействия и накопленную энергию, автоматически регистрируются для обеспечения прослеживаемости.
После того как целевая доза УФ достигнута, модуль проходит визуальный и электрический контроль. Любые признаки обесцвечивания, растрескивания, расслоения или ухудшения изоляции документируются перед проведением дальнейших квалификационных испытаний.
Одним из наиболее ценных аспектов предварительного УФ-кондиционирования является его способность выявлять слабые места в материалах задолго до того, как они приведут к полевым отказам.
Ультрафиолетовое излучение может изменить химическую структуру герметизирующих материалов, снижая светопропускание и эффективность модуля.
Деградация тыльной пленки первоначально может выглядеть как косметический дефект, но со временем она способна ухудшить изоляционные свойства и повысить риск проникновения влаги.
Потеря адгезии между слоями модуля может создать пути для проникновения влаги и ускорить дополнительные механизмы деградации.
Изменения свойств полимеров могут увеличить ток утечки и снизить диэлектрическую прочность, потенциально влияя на долгосрочную безопасность и надежность.
Старение материалов в конечном итоге может повлиять на оптические характеристики и эффективность преобразования энергии, приводя к измеримым потерям мощности.
Климатические камеры для солнечных модулей, используемые для квалификационных испытаний по IEC 61215, — это не простые устройства УФ-воздействия. Это прецизионные системы, предназначенные для воспроизведения долгосрочного влияния солнечной радиации при строгом контроле температуры, стабильности облученности и спектрального состава УФ.
Для получения надежных результатов сертификации ФЭ модулей испытательная система должна обеспечиватьравномерность воздействия, стабильный спектральный выход и прослеживаемый контроль дозы на протяжении длительных циклов тестирования.
Name |
Климатическая испытательная камера для солнечных модулей |
|
Модель |
UVP-02 |
|
Внутренние размеры (мм) |
1450*745*2500 Г*Ш*В |
|
Габаритные размеры (мм) |
1875*1210*2800 Г*Ш*В |
|
Размер держателя образцов (мм) |
1400*2400 Ш*В |
|
Источник излучения |
Люминесцентные лампы УФ-A (20 шт.) и лампы УФ-B (10 шт.) |
|
Диапазон температур |
Окружающая среда ～ 90 ℃ ±2℃ |
|
Температура черной панели (BPT) |
35 ～ 80 ℃ |
|
Ширина полосы |
UVC: (< 0,1%) UVB: (от 3% до 10% от общего УФ) UVA: (от 90% до 97% от общего УФ) |
|
Контроль облученности |
● Длина волны 280 нм - 320 нм: 7,5 кВт·ч/м² ● Длина волны 320 нм - 400 нм: 15 кВт·ч/м² ● Максимальная облученность в УФ-диапазоне: < 250 Вт/м² |
|
Контроллер |
Программируемый цветной ЖК-контроллер с сенсорным экраном |
|
Материал корпуса |
Стальной лист с защитным покрытием |
|
Материал внутренней камеры |
Нержавеющая сталь SUS304 |
|
Теплоизоляция |
Пенополиуретан и изоляционная вата |
|
Электропитание |
AC380V 50 Гц 3 фазы |
Фотоэлектрические модули, используемые при испытаниях по IEC 61215, имеют большие размеры, что делает равномерное УФ-облучение критически важной задачей.

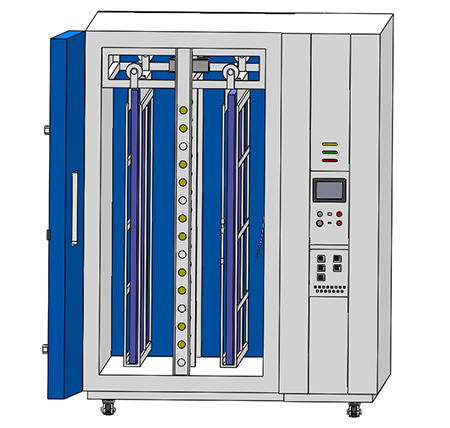

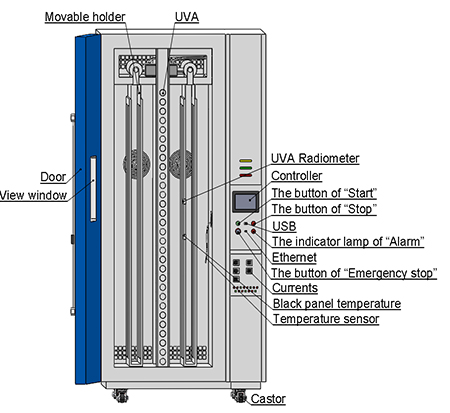

Климатические испытательные камеры LIB спроектированы свертикальной монтажной конструкцией и оптимизированным расстоянием от ламп до образца, обеспечивающей равномерное облучение по всей поверхности модуля.
Несколько ФЭ модулей могут испытываться одновременно в идентичных условиях облучения, что повышает производительность лаборатории без ущерба для точности.
IEC 61215 MQT 10 требует УФ-облучения в диапазоне280–400 нм, включая контролируемое содержание УФ-B.
Для выполнения этого требования в системах LIB используется комбинацияспециализированных массивов люминесцентных ламп УФ-A и УФ-B, а не один широкополосный источник.
Такая конфигурация обеспечивает:
Стабильное спектральное распределение в течение длительных циклов испытаний
Контролируемый вклад УФ-B в соответствии с требованиями стандартов
Снижение дрейфа мощности облучения с течением времени
Непрерывный мониторинг поддерживает стабильность облучения на протяжении всего теста.
Результаты УФ-деградации сильно зависят не только от излучения, но и от температурных условий во время воздействия.
Камеры LIB объединяют в себе:
Управление облученностью в реальном времени
Мониторинг температуры модуля и черной панели
Автоматический расчет накопленной УФ-дозы
Регистрацию данных для прослеживаемости сертификации
Все ключевые параметры непрерывно записываются для обеспечения воспроизводимых и проверяемых результатов испытаний.
Лабораториям для испытаний ФЭ модулей требуется больше, чем просто имитация окружающей среды — им нужныпрослеживаемые, воспроизводимые и готовые к отчетности данные.
Климатические испытательные камеры LIB оснащены программируемой системой управления, которая позволяет пользователям:
Задавать стандартизированные последовательности испытаний
Отслеживать условия воздействия в реальном времени
Экспортировать полные отчеты об испытаниях для документации IEC 61215
Это значительно снижает количество ошибок, связанных с ручным управлением, и повышает эффективность сертификации.
Каждый проект по тестированию фотоэлектрических устройств имеет уникальные требования, включая размер модулей, планировку лаборатории и организацию процесса испытаний.
LIB industry предоставляет не только оборудование, но и поддержку на протяжении всего жизненного цикла:
Услуги LIB |
Подробности |
Гарантия |
3 года |
Техническая поддержка |
Пожизненно |
Установка |
Доступна |
Обучение |
Включено |
Индивидуальное проектирование |
Поддерживается |
Глобальная сеть обслуживания |
Доступна |
IEC 61215 MQT 10 — это важнейшее квалификационное испытание, которое оценивает устойчивость фотоэлектрических модулей к ультрафиолетовому излучению до того, как они подвергнутся дополнительным экологическим стресс-тестам. Успешное проведение требует точного контроля длины волны УФ, накопленной дозы, температуры модуля и равномерности облученности.
Специализированная климатическая камера для солнечных модулей гарантирует выполнение этих требований, обеспечивая при этом прослеживаемость и повторяемость, необходимые для современных программ квалификации ФЭ модулей. Для производителей, ищущих надежные и соответствующие стандартам испытательные решения, LIB Industry предлагает как стандартные, так и изготовленные на заказ климатические камеры для солнечных модулей, разработанные специально для фотоэлектрических приложений.
Нужен нестандартный размер для ваших ФЭ модулей? Свяжитесь с инженерами LIB сегодня для бесплатного расчета стоимости.
IEC 61215 MQT 10 оценивает воздействие ультрафиолетового излучения на фотоэлектрические модули перед проведением дополнительных экологических стресс-тестов.
Испытание требует УФ-облучения в диапазоне 280–400 нм, общей дозы 15 кВт·ч/м², содержания УФ-B от 3% до 10% и температуры модуля 60°C ±5°C.
Равномерная облученность гарантирует, что все участки модуля получают одинаковую УФ-дозу, что повышает точность и воспроизводимость испытаний.
Да. LIB предлагает индивидуальные размеры камер, крепления для образцов, УФ-системы и функции управления для различных требований к фотоэлектрическим испытаниям.
LIB обеспечивает монтаж, пуско-наладку, обучение, пожизненную техническую поддержку и 3-летнюю гарантию на все камеры климатических испытаний для солнечных модулей.
