Автомобильные ЭБУ редко выходят из строя просто из-за того, что компонент становится слишком горячим или слишком холодным. Большую проблему представляют повторяющиеся изменения температуры. Холодные запуски, нагрев моторного отсека, циклы зарядки, коммутация питания и колебания окружающей среды — всё это вызывает постоянное расширение и сжатие различных материалов внутри ЭБУ.
Паяные соединения, слои печатных плат, полупроводниковые корпуса, разъёмы и кожухи имеют разные коэффициенты теплового расширения (КТР). После тысяч циклов накопленное механическое напряжение может привести к усталости припоя, периодическим электрическим сбоям, ошибкам связи или полному отказу.
AJESD22-A104 Temperature Cycling Chamberвоссоздаёт это напряжение в контролируемых условиях, помогая производителям выявлять риски для надёжности до валидации автомобиля и массового производства. Для этого требуется точное управление температурой, стабильная работа при циклических изменениях, достаточная способность отводить тепловую нагрузку и возможность контролировать питаемые ЭБУ во время испытания.
Не уверены, какая конфигурация камеры подходит для вашей программы испытаний ЭБУ?Поговорите с инженером-испытателем LIB— мы поможем подобрать температурный диапазон, тепловую нагрузку и кабельные интерфейсы под ваш план квалификации бесплатно.
Камера термоциклирования JESD22-A104 — это камера для испытаний на воздействие окружающей среды, предназначенная для оценки электронных компонентов и сборок при многократном воздействии высоких и низких температур.
Стандарт JESD22-A104, разработанный JEDEC, посвящён испытаниям на термоциклирование полупроводниковых приборов, корпусов и паяных соединений. В автомобильной отрасли этот метод широко применяется для:
Автомобильных ЭБУ
Печатных плат в сборе
Электронных модулей управления
Полупроводниковых корпусов
Оценки надёжности паяных соединений
В отличие от простых испытаний на хранение при температурах, термоциклирование создаёт механическое напряжение за счёт многократного изменения температуры между заданными пределами. Это выявляет скрытые дефекты, которые могут не проявляться при обычных функциональных испытаниях.
Например, ЭБУ может пройти проверку при комнатной температуре, но при многократном термоциклировании возникают периодические сбои связи по CAN. Испытания по JESD22-A104 помогают воспроизвести эти условия и связать отказы с температурными напряжениями.
В современной автомобильной электронике сочетается множество материалов с разными характеристиками теплового расширения, включая:
Медные проводники
Материалы печатных плат FR-4
Полупроводниковые кристаллы в корпусах
Припойные сплавы
Алюминиевые корпуса
Полимерные уплотнения и клеи
При многократном изменении температуры эти материалы расширяются и сжимаются с разной скоростью. Возникающее механическое напряжение концентрируется в уязвимых местах, таких как паяные соединения, углы BGA-компонентов, выводы разъёмов и точки крепления компонентов.
Например, ЭБУ, установленный рядом с двигателем, может испытывать:
Холодные пуски при низких температурах зимой
Высокотемпературную работу рядом с двигателем
Быстрые изменения температуры во время движения автомобиля
Тепло, выделяемое силовой электроникой
Электромобили создают дополнительные тепловые нагрузки. Контроллеры батареи, контроллеры двигателя и системы управления питанием выделяют тепло из-за потерь на переключение, циклов зарядки и изменений в системе охлаждения.
Испытания на термоциклирование помогают обнаружить:
Усталость паяных соединений
Трещины в BGA-компонентах
Расслоение печатных плат
Увеличение контактного сопротивления разъёмов
Повреждение полупроводниковых корпусов
Деформацию корпуса и уплотнений
Многие отказы ЭБУ являются не постоянными, а перемежающимися. Трещина может раскрываться только при низкой или высокой температуре, вызывая кратковременные перебои связи, сбросы ЭБУ или диагностические коды неисправностей. Испытания на термоциклирование делают такие отказы повторяемыми и измеримыми.
JESD22-A104 оценивает электронные компоненты путём многократного изменения температуры в газовой среде. Профиль испытания определяется несколькими критическими параметрами:
Нижняя температура (Tmin)
Верхняя температура (Tmax)
Время выдержки
Скорость изменения температуры
Количество циклов
Температура образца (а не воздуха в камере)
The actualproductтемпература важнее, чем температура воздуха в камере. Правильно спланированное испытание требует проверки с помощью термопар, прикреплённых к самому образцу, а не только к датчику камеры.
Распространённые температурные условия JESD22-A104.01:
Condition |
Low Temperature |
High Temperature |
A |
-55°C |
+85°C |
B |
-55°C |
+125°C |
C |
-65°C |
+150°C |
G |
-40°C |
+125°C |
H |
-55°C |
+150°C |
M |
-40°C |
+150°C |
При испытаниях надёжности паяных соединений общепринятые практики включают:
Контролируемая скорость изменения температуры, обычно ≤15°C/мин (предпочтительно 10–14°C/мин)
Режимы выдержки 1–4, требующие минимальной выдержки 1/5/10/15 минут на каждом пределе
1–2 цикла в час для паяных соединений, при этом время цикла менее 30 минут обычно не используется
Точный контроль температуры образца, а не только воздуха в камере
Перенос нагрузки в двухзонной камере выполняется менее чем за одну минуту
Выбранные условия должны соответствовать реальному автомобильному применению и регулирующему документу по квалификации (JESD22-A104, AEC-Q100/Q200, ISO 16750-4 или собственная спецификация автопроизводителя на основе LV 124). Более жёсткий профиль не всегда означает более качественные испытания — чрезмерное напряжение может вызвать отказы, которые никогда не возникнут при реальной эксплуатации автомобиля, и вы зря потратите время на несуществующую проблему.
Надёжное испытание ЭБУ на термоциклирование должно разрабатываться с учётом применения изделия, условий установки и ожидаемых механизмов отказа. Универсальный температурный профиль может неточно отражать реальные условия в автомобиле.
Перед испытанием инженеры должны определить:
Минимальную и максимальную температуру
Количество циклов
Скорость изменения температуры
Время выдержки
Питание включено или выключено во время испытания
Требования к электрическому контролю
Для квалификации автомобильных ЭБУ часто используются профили, например, от -40°C до +125°C, но правильный выбор зависит от места установки в автомобиле, типа компонента и требований автопроизводителя. ЭБУ силового агрегата, система управления батареей и модуль электроники салона могут требовать разных условий, поскольку условия их работы различаются.
ЭБУ следует устанавливать с помощью креплений, обеспечивающих достаточный обдув образца воздухом. Датчики температуры должны размещаться в критических точках, таких как:
Корпуса процессоров
Силовые компоненты
Центральные области печатных плат
Участки разъёмов
Температурный профиль, измеренный в пустой камере, не отражает реальные условия испытания ЭБУ с нагрузкой — всегда проверяйте с установленными реальными креплениями, кабелями и массой образца.
Многие испытания автомобильных ЭБУ требуют работы под напряжением во время термоциклирования. Типичный контроль включает:
Ток потребления
Связь по CAN / LIN / Ethernet
Выходные сигналы
События сброса
Изменения сопротивления
Подходящая камера должна иметь герметизированные порты для ввода кабелей, чтобы подключить внешнее контрольно-измерительное оборудование без нарушения герметичности камеры. Регистрируйте температуру воздуха в камере и температуру изделия отдельно — у включённого ЭБУ температура может отставать от показаний воздуха на несколько минут.
После завершения испытания инженеры оценивают, соответствует ли ЭБУ функциональным и конструктивным требованиям. Анализ отказов может включать:
Визуальный осмотр
Рентгеновский контроль
Анализ микрошлифов / метод окрашивания и отрыва
Сравнение электрических характеристик
Исследование паяных соединений
Итоговый отчёт должен содержать профиль испытания, данные о температуре образца, количество циклов, результаты электрического контроля и условия отказа. Именно это превращает термоциклирование из простого воздействия окружающей среды в обоснованную оценку надёжности.
Выбор камеры JESD22-A104 требует большего, чем просто проверка температурного диапазона в спецификации. Камера должна соответствовать размерам ЭБУ, потребляемой мощности, профилю испытаний и требованиям к контролю.
Temperature Range and Cycling Capability— Автомобильная электроника обычно требует диапазонов от -40°C до +125°C, от -40°C до +150°C или, для экстремальных условий, до -70°C. Камера должна стабильно поддерживать оба экстремума, контролируя скорость изменения, указанную в стандарте.
Heat Load Capacity for Powered ECU Testing— ЭБУ под напряжением выделяют дополнительное тепло внутри камеры. Учитывайте количество одновременно испытываемых ЭБУ, рабочую мощность ЭБУ, поглощение тепла креплениями и кабелями/измерительным оборудованием. Камера с недостаточной способностью отводить тепловую нагрузку может достичь заданной температуры воздуха, но не сможет довестиsampleдо требуемой температуры.
Chamber Size and Airflow Design— Рабочее пространство должно вмещать образцы ЭБУ, крепления, датчики и кабельные соединения. Больший объём не всегда лучше — более важно равномерное обтекание образца воздухом, а не просто ёмкость.
Electrical Feedthrough and Data Monitoring— Подходящая камера должна поддерживать вводы для CAN, LIN, Ethernet, термопар и измерения сопротивления, чтобы инженеры могли непрерывно контролировать поведение ЭБУ на протяжении тысяч циклов.
Всё ещё сравниваете характеристики камер разных поставщиков?Пришлите нам размеры вашего ЭБУ, потребляемую мощность и целевой стандарти мы порекомендуем конфигурацию — без каких-либо обязательств.
Xi'an LIB Environmental Simulation Industry разрабатывает и производит камеры для испытаний на воздействие окружающей среды с 2009 года, оборудование установлено в лабораториях надёжности автомобильной электроники, полупроводников и печатных плат. Камеры LIB для испытаний ЭБУ конфигурируются под температурный диапазон, размер камеры, тепловую нагрузку, кабельные вводы и системы мониторинга и поддерживают:
Испытания на термоциклирование по JESD22-A104
Валидацию надёжности автомобильных ЭБУ
Квалификацию электронных компонентов
Испытания печатных плат на тепловое напряжение
Оценку стойкости к воздействию окружающей среды
Основные характеристики:
| Parameter | Specification |
|---|---|
| Temperature Range | -20°C to +150°C / -40°C to +150°C / -70°C to +150°C |
| Heating & Cooling Rate | 10°C/min standard; 15°C/min configuration available |
| Temperature Fluctuation | ±0.5°C |
| Temperature Deviation | ±2.0°C |
| Workspace Capacity | 100 L – 1,000 L |
| Rated Heat Load | 1,000 W |
| Controller | Programmable touchscreen |
| Communication | Ethernet / USB |
| Interior Material | SUS304 stainless steel |
| Refrigeration | Mechanical compression system |
| Maximum Noise | 65 dBA |
 | |
|
|
|
| Robust Workroom | Cable Hole | Rom |
Испытания автомобильной электроники на надёжность часто длятся сотни или тысячи циклов в течение многих недель непрерывной работы. Камеры LIB рассчитаны на стабильное длительное циклирование с программируемыми профилями, автоматическим выполнением циклов, записью данных, принудительной циркуляцией воздуха и нестандартными креплениями для образцов. При испытаниях ЭБУ под напряжением герметизированные кабельные порты позволяют подключать внешние системы мониторинга, не нарушая характеристик камеры.
Для разных автомобильных компонентов требуются разные испытательные установки. LIB адаптирует камеры под размеры ЭБУ, количество образцов, тепловыделение, кабельные интерфейсы, конструкцию креплений и специальные температурные профили — так что вам не придётся подгонять свой план испытаний под фиксированную стандартную камеру.
Запросить индивидуальное предложение → Сообщите нам тип вашего ЭБУ, целевой стандарт (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) и количество образцов, и наши инженеры предложат конфигурацию камеры в течение 1 рабочего дня.
Квалификация ЭБУ редко ограничивается только термоциклированием. Обычно производители сочетают его с другими испытаниями на воздействие окружающей среды для подтверждения полной надёжности изделия. LIB поставляет полный спектр:
|

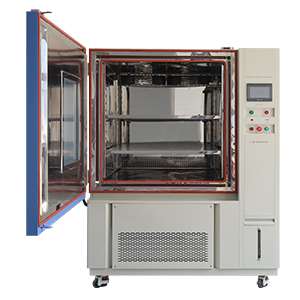

Камера температуры и влажности — испытания на климатическую стойкость и влагоустойчивость автомобильной электроники в условиях хранения, транспортировки и эксплуатации. |
— более быстрые двухзонные или трёхзонные переходы температуры для анализа совместимости материалов и напряжений в припое/корпусах, дополняя циклирование по JESD22-A104. |
|

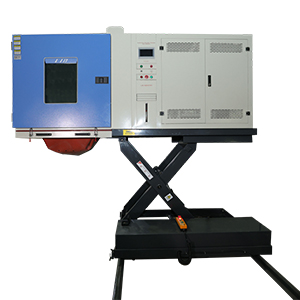

Вибрационная испытательная система — механическая вибрация и имитация транспортировки, часто в сочетании с термоциклированием для комбинированной валидации ЭБУ. |
— для испытаний на смену температуры по JESD22-A104 и IEC 60068-2-14 для компонентов и сборок. |
Посмотреть полную линейку испытательных камер LIB →или свяжитесь с нами для получения комбинированного плана испытаний на тепло + вибрацию для одной программы ЭБУ.
Камера термоциклирования JESD22-A104 помогает автомобильным производителям выявлять скрытые риски для надёжности, вызванные повторяющимся тепловым напряжением. Для применения с ЭБУ важны точный контроль температуры изделия, управляемая скорость изменения, достаточная способность отводить тепловую нагрузку и электрический мониторинг для получения значимых результатов.
Выбор камеры должен начинаться с размера ЭБУ, рабочей мощности, температурного диапазона, требований к циклам, подключений для мониторинга и применимого квалификационного стандарта — а не только температурного диапазона в спецификации.
Сочетая надёжное управление температурой с конфигурацией, ориентированной на применение, камеры термоциклирования LIB помогают производителям автомобильной электроники повысить долговечность изделий и сократить неожиданные отказы при валидации автомобиля и производстве.
Для чего используется камера термоциклирования JESD22-A104?Она используется для оценки компонентов, печатных плат в сборе, паяных соединений и автомобильных электронных систем при многократном воздействии высоких и низких температур для выявления отказов из-за термоусталости до валидации автомобиля.
Чем термоциклирование отличается от испытаний на термоудар?Термоциклирование управляет скоростью изменения температуры и временем выдержки, имитируя повторяющиеся изменения окружающей среды. Термоудар использует гораздо более быстрые переходы между зонами, создавая более сильные тепловые градиенты и другой механизм отказа.
Можно ли проводить испытания ЭБУ под напряжением?Да. При термоциклировании ЭБУ под напряжением можно контролировать связь по CAN, LIN и Ethernet, потребляемый ток, выходные сигналы и события сброса, если камера имеет герметизированные кабельные вводы и соответствующие средства защиты.
Как выбрать подходящую камеру термоциклирования?Учитывайте размер ЭБУ, количество образцов, тепловыделение, требуемый температурный диапазон, количество циклов, потребности в электрическом мониторинге и применимый стандарт.
Какую гарантию предоставляет LIB на свои камеры термоциклирования?На все камеры LIB, включая конфигурации для испытаний автомобильных ЭБУ по JESD22-A104, предоставляется стандартная гарантия 36 месяцев (3 года) на холодильную систему, контроллер и основные компоненты — это значительно больше 12-месячной гарантии, распространённой у многих конкурентов, что отражает уверенность в долговечности испытательного пространства из SUS304 и механической компрессионной системы.
LIB производит только камеры термоциклирования?Нет. Помимо камер термоциклирования JESD22-A104, LIB производит полный спектр испытательного оборудования для воздействия окружающей среды, включая камеры температуры и влажности, камеры термоудара, вибрационные испытательные системы, высотные камеры/камеры низкого давления и камеры соляного тумана/коррозионных испытаний — что позволяет производителям автомобильной электроники оснастить полную лабораторию испытаний на надёжность у одного поставщика.
Пришлите нам размеры вашего ЭБУ, целевой температурный диапазон, количество циклов и квалификационный стандарт (JESD22-A104, AEC-Q100, ISO 16750-4 или LV 124), и инженеры LIB предложат конфигурацию камеры и смету — обычно в течение 1 рабочего дня.
