Обеспечение надежности электрических и электронных продуктов в реальных условиях требует тщательного тестирования на предмет попадания воды и пыли. От автомобильных датчиков, подверженных воздействию дождя, до наружной электроники, подвергнутой воздействию песчаных бурь, точное и повторяемое тестирование определяет долговечность и безопасность продукта.
Индустрия ЛИБ, профессиональный изготовитель экологических камер симуляции, обеспечивает всесторонний рядВодаИИспытательное оборудование пылиРазработан в соответствии со стандартами IEC 60529, ISO 20653, IEC 60068-2-68, ASTM и MIL. Благодаря решениям, охватывающим водонепроницаемые испытательные камеры и камеры проникновения пыли, индустрия LIB позволяет инженерам со всего мира достигать соответствия требованиям, точности и эффективности в исследованиях и разработках и производственных испытаниях.
Степень защиты от проникновения (IP) определяет способность корпуса противостоять твердым частям и жидкостям.
·Первая цифра (0-6): Защита от пыли и твердых предметов.
·Вторая цифра (0-9K): Устойчивость к воде или влаге.
Примеры:
-IP6X-Полностью пыленепроницаемый.
-IPX6-Выдерживает струи воды под высоким давлением (100 кПа, 100 л/мин).
Продукты в автомобильной, электронной, телекоммуникационной и оборонной промышленности часто сталкиваются с тяжелыми наружными условиями. Проникание воды и пыли может привести к коррозии, короткому замыканию или выходу из строя уплотнения. Тестирование на IEC 60529 и ISO 20653Проверяет целостность корпуса перед сертификацией и выпуском на рынок.
-Камеры теста дождя имитируют потеки, осциллируя брызги, или двигатели высокого давления для того чтобы воссоздать осадки и брызги.
-Камеры теста пыли воспроизводят окружающие среды тонкодисперсного порошка высоко-концентрации используя пыль талькум 50 μм для того чтобы испытать сопротивление запечатывания и воздушного потока.
-Стабильная температура (~ 50 ° C), давление воздуха и концентрация частиц (2-4 кг/м³) обеспечивают воспроизводимые и готовые к сертификации результаты.
Набор индустрии ЛИБ полный камер теста дождя и решения камер теста пыли | |
| Пылезащитная камера MIL STD 810 Камера входного испытания IP6X IP5X Машина испытания дождя IPX1 IPX2 IPX3 IPX4 Испытательное оборудование IPX9K Камера испытания погружения воды Оборудование высокого давления IP6K9K Испытательное оборудование герметичность IP66 |

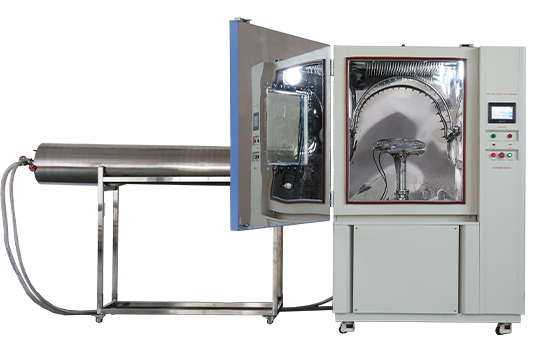

Принцип работы
Вода подается через сменные форсунки под точным давлением и потоком, в то время как вращающаяся платформа обеспечивает равномерное воздействие. Автоматические системы управления позволяют программировать в соответствии со стандартами IEC.
Дизайн & стойкость
-Нержавеющая сталь SUS304 для коррозионной стойкости.
-Моторизованный поворотный стол (нагрузка ≤ 50 кг, регулируемая скорость).
-Смотровое окно: двухслойное стекло с подогревом и внутренним светодиодным освещением.
-Автоматическая циркуляция воды: рециркуляция с замкнутым контуром с автоматическим пополнением.
Технические параметры
Уровень теста | Тип теста | Расход воды | Давление | Изображение |
IPX1 | Падение вертикальное | 1 мм/мин | - |
|
IPX2 | Падение наклона 15 ° | 1 мм/мин | - | |
IPX3 | Осциллирующий спрей | 0,07 л/мин на отверстие φ 0,4 мм | 50-150 кПа |
|
IPX4 | Сильный спрей | 0,1 л/мин на отверстие | 80-150 кПа | |
IPX5 | Струйное сопло Ø 6,3 мм | 12,5 ± 0625 л/мин | 30-100 кПа |
|
IPX6 | Струйное сопло Ø 12,5 мм | 100 ± 5 л/мин | 100 ± 5 кПа | |
|
| |||

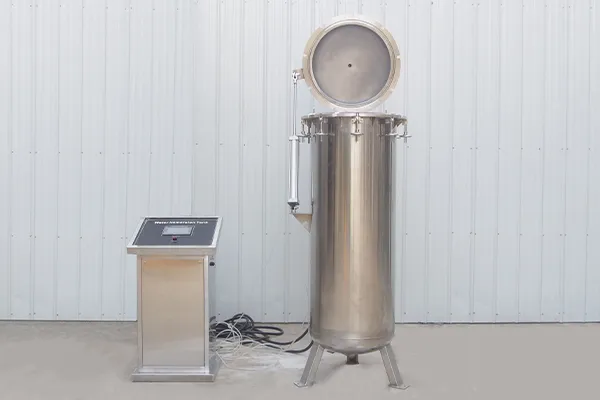

Принцип работы
Образцы погружаются в контролируемый резервуар для воды с точными настройками глубины и продолжительности. Автоматический подъем и дренаж обеспечивают безопасную и повторяемую работу.
Особенности дизайна
-Бак из стальных пластин A3, толщина стенки 15 мм
-Автоматический контроль уровня воды и мониторинг температуры
-Поднимаясь корзина для безопасной регуляции образца
-В резервуар для воды можно установить устройства мониторинга для контроля состояния компонентов.
Технические параметры
Уровень теста | Глубина погружения | Температура воды | Продолжительность | Требование образца |
IPX7 | 1 м | Окружение | 30 мин | Отсутствие попадания воды |
| IPX8 | ≥ 1 м (настраиваемый) | Окружающий или указанный | Согласно спецификации | Функциональность после погружения |
|
| |||
Принцип работы
Вращающаяся платформа подвергает образцы воздействию двигателей при 80-100 бар, 80 ° C от нескольких углов. Обеспечивает долговечность при механических и тепловых нагрузках.
Основные особенности
-Насос высокого давления: макс. 100 бар
-Контроль температуры: температура окружающей среды до 80 ° C
-Вращающийся стол: 5 ± 1 об/мин
-Углы сопла: 0 °, 30 °, 60 °, 90 °
-Управление ПЛК Сенсорн-экрана с хранением программы
Технические параметры
Пункт | Спецификация |
Испытательное давление | 80-100 бар |
Температура воды | 80 ± 5 ° C |
| Расход | 14-16 л/мин на сопло |
Угол сопла | 0 °, 30 °, 60 °, 90 ° |
Скорость вращения | 5 ± 1 об/мин |
Продолжительность | 30 с на позицию × 4 |
|
|
Обзор
Пыль индустрии ЛИБ и камеры теста песка имитируют весьма окружающие среды пыли для того чтобы оценить надежность запечатывания и выносливость компонента.
Особенности дизайна
-Вертикальный воздушный поток и циркуляция предотвращают слипание пыли
-Нагревательная трубка сохраняет пыль сухой и равномерно распределенной
-Безопасность: электромагнитный дверной замок, защита от перегрузки по току и перегрева
-Смотровой иллюминатор с стеклоочистителя и светодиодным освещением
-Программируемый сенсорный экран PID: 120 программ × 100 сегментов, многоязычный интерфейс
-Гибкие емкости: 800-2000 л, индивидуальные встроенные модели
Технические параметры
Пункт | Спецификация |
Температура | Окружающий ~ 50 ° C |
Концентрация пыли | 2-4 кг/м³ |
Тип пыли | Размер частиц 50 мкм, сетка 75 мкм |
Стандарты | IEC 60529 (IP5X/IP6X), ISO 20653, IEC 60068-2-68, ASTM, MIL |
| |
Индустрия LIB может поставлять полные системы тестирования IP, охватывающие тестирование воды и пыли в одной интегрированной лабораторной установке.
· Комбинированные камеры: модульное проектирование позволяет тестировать воду и пыль в одном объекте
· Автоматизация: управление ПЛК, удаленный мониторинг, регистрация данных
· Изготовление на заказ: Размер камеры, комбинации теста ровные, и специализированные приспособления образца
· Типы клиентов: лаборатории НИОКР, центры аттестации, производственные линии
Обеспечение качества и стандарты
-Соответствие IEC 60529, ISO 20653, ASTM, MIL
От невысоких осадков до струй высокого давления и от пыльных бурь до пескоструйных испытаний, индустрия LIB предлагает комплексные решения по защите IP для сертификации и надежности продукции.
Контакты LIB промышленности сегодняInquiry@libtestchamber.comСпроектировать и построить полный испытательный центр IP с учетом ваших продуктов и требований сертификации.
