Для лабораторий, которым необходимо оценить оптоэлектронные устройства, пока они подвергаются циклическому изменению температуры и влажности, простого сквозного перехода недостаточно.

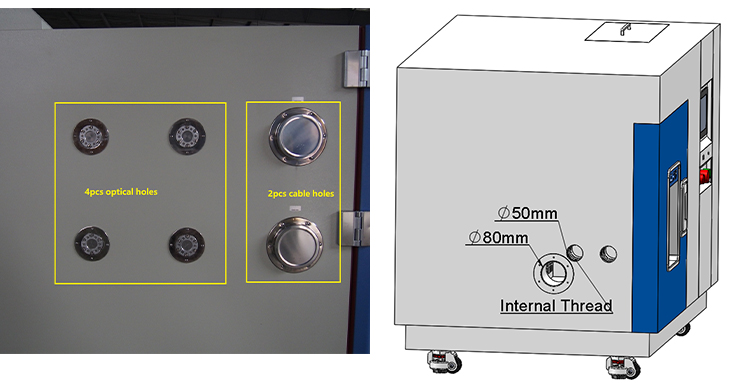

Этот настроенный LIBНастольная экологическая камераОбъединяет два типа боковых портов для обеспечения истинных оптических измерений на месте: 2 универсальные тестовые порта Ø 80 мм для кабелей и коммунальных услуг и 4 оптических порта Ø 50 мм, предназначенных для чистого пропускания света с низкими потерями.
В отличие от стандартных кабельных/тестовых портов, оптические порты поддерживают как экологическую стабильность, так и оптическую четкость. Каждое отверстие диаметром 50 мм вмещает оптоэлектронные приспособления, такие как фотодиоды, источники света, оптоволоконные соединители или линзы для визуализации, а затем подключается к внешним оптическим приборам заказчика.
При закрытой дверце камеры свет проходит через образец, поэтому инженеры могут выполнять оптические измерения в реальном времени-например, пропускание, коэффициент отражения, чувствительность или качество изображения-в то время как запрограммированный профиль климата работает. Это устраняет помехи и неопределенность, вызванные открытием двери и последующим измерением.
2 80-миллиметровых тестовых порта поддерживают линии электропередачи, сигнальные жгуты, пневматические шланги или трубки охлаждающей жидкости, освобождая оптические порты только для освещения.
4 оптических порта диаметром 50 мм позволяют использовать несколько линий обзора (освещение, обнаружение, отсылка и выравнивание) для двунаправленных или мультисенсорных настроек.
Портовые светильники могут быть герметизированы уплотнительными кольцами и оснащены оптикой, соответствующей длине волны-кварц для UV-VIS, сапфир для VIS-IR. Опционные подогреватели или дефлекторы анти -- конденсации держат взгляд ясным в влажных или низкотемпературных условиях.
Особенность | Спецификация |
Варианты модели | TH-50 (рабочее пространство 50 л) / TH-80 (рабочее пространство 80 л) |
Диапазон температур | От-20 ° C / -40 ° C / -70 ° C до + 150 ° C |
Диапазон влажности | 20-98% относительной влажности |
Контроллер | Программируемый цветной ЖК контроллер |
Удаленный доступ | Ethernet соединение для удаленного мониторинга и настройки профиля |
Материал интерьера | Нержавеющая сталь SUS304 |
Изоляция | Полиуретановая изоляция |
Защита безопасности | Перегрев, перегрузка по току, охлаждение под высоким давлением, нехватка воды и многое другое |
 | |
Модули камеры и датчики изображения: освещайте цель через один порт и измеряйте MTF/SFR или обнаруживайте дефекты через другой во время влажно-теплового или теплового цикла.
Модули LiDAR/ToF: введите опорный луч и отслеживайте изменения чувствительности приемника в зависимости от температуры.
Светодиоды, VCSEL, фотодиоды: отслеживание оптической мощности, сдвига длины волны или чувствительности в режиме реального времени.
Оптические материалы и фильтры: количественная оценка изменений передачи или отражения без извлечения образца из контролируемой среды.
Установите прибор под тестом (ДУТ) и выровняйте оптически приспособления через 4 порта Ø 50 мм.
Маршрутизируйте питание и данные через два тестовых порта 80 мм.
Программируйте профиль камеры TH (например, от-40 ° C до 85 ° C с пандусами влажности) с помощью сенсорного контроллера или Ethernet.
Приобретайте синхронизированные оптические данные от ваших инструментов, пока камера поддерживает запрограммированный климат.
Как ведущий изготовитель камер экологического теста бенхтоп, ЛИБ имеет над 16 летами богатого опыта в дизайне и продукции камер теста. Изготовление на заказ приносит оптику в эксперимент без компрометировать качество измерения. От оконных материалов и противотуманных опций до специальных фланцев и макетов портов LIB настраивает каждую платформу TH в соответствии с вашими потребностями.
Призыв к действию:
Если вы готовы выполнить оптическое тестирование при закрытой двери со стабильной температурой и влажностью, обратитесь в LIB.Inquiry@libtestchamber.comПолучить портняжничанное предложение, детальные чертежи, и оценку времени выполнения-проектированную для ваших точных требований к оптически доступа.
