АМини-температурная камераиспользуется, когда количество образцов ограничено, но требуется высокая точность температуры. Электронные компоненты, аккумуляторы, датчики, полимеры, покрытия и медицинская упаковка часто нуждаются в воздействии холода, сухости или циклического изменения температуры перед допуском к применению. В этом руководстве объясняется, почему важно техническое обслуживание мини-температурных камер, как правильно проводить калибровку, какие параметры IEC 60068 следует включить в план испытаний и чем мини-температурная камера LIB Industry отличается от других форматов камер. Два показателя определяют надежность результата: равномерность температуры, сравнивающая точки внутри камеры, и колебание температуры, показывающее, насколько сильно показания в одной точке меняются со временем. Без регистрации данных в камере и действующего сертификата о калибровке трудно объяснить неудачное испытание и трудно доверять успешному.
Компактная камера быстро реагирует, что сокращает циклы испытаний в НИОКР, но это также означает, что заблокированный воздушный тракт, перегруженная полка или изношенное уплотнение дверцы могут быстро изменить тепловое поле.
Образец оценивается по воздуху, который он фактически испытывает, а не только по показаниям контроллера. Плохая равномерность может привести к тому, что один образец окажется холоднее другого; чрезмерное колебание может вызвать незапланированные напряжения в печатной плате или датчике. Регулярное техническое обслуживание поддерживает вентилятор, уплотнение, рабочую камеру, контроллер и устройства безопасности в нормальном состоянии. Калибровка добавляет доказательство: сравнение показаний камеры с показаниями эталонных датчиков с прослеживаемостью в выбранных точках показывает, пригодна ли камера для квалификационных испытаний, входного контроля, валидации продукции или проверки стабильности.
Ежедневное обслуживание должно быть простым, повторяемым и сосредоточенным на компонентах, которые напрямую влияют на стабильность камеры.
· Осматривайте внутреннюю часть камеры перед каждым испытанием.
Удаляйте мусор, обрезки упаковки, ленту, металлическую стружку и пролившийся материал. При необходимости протирайте рабочую камеру из нержавеющей стали неабразивной тканью. Не размещайте образцы вплотную к заднему воздуховыпускному отверстию или циркуляционному вентилятору — один слишком крупный объект может нарушить воздушный поток.
· Осматривайте уплотнение дверцы и смотровое окно.
Неплотная прокладка, наледь или плохо закрытая дверца могут вызвать утечку, которая часто проявляется как медленное охлаждение, нестабильное колебание температуры или конденсат возле смотрового окна. Проверяйте зону уплотнения и закрывайте заглушку кабельного порта, когда он не используется.
· Обеспечивайте свободную циркуляцию воздуха.
Оставляйте пространство вокруг каждого образца. Для электронных плат размещайте оснастку на полках, а не на дне камеры; для аккумуляторных элементов или пластиковых деталей избегайте плотной укладки, если только план испытаний не требует такой загрузки.
· Проверяйте контроллер и сигнализацию.
Перед длительным запуском проверяйте программу, скорость изменения, время выдержки и пределы срабатывания сигнализации, включая защиту от перегрева, перегрузки по току, высокого давления хладагента, нехватки воды и утечки на землю.
Периодичность |
Task |
Почему это важно |
Еженедельно |
Чистите полки, внутренние стенки и дренажную зону |
Предотвращает загрязнение и образование льда |
Еженедельно |
Проверяйте историю аварийных сигналов |
Выявляет ранние проблемы с компрессором или датчиками |
Еженедельно |
Экспортируйте файлы регистрации данных камеры |
Сохраняет доказательства для отчетов и аудитов |
Ежемесячно |
Проверяйте уплотнение дверцы и кабельный порт |
Снижает утечки и аномальные колебания |
Ежемесячно |
Сравнивайте показания дисплея с эталонным датчиком |
Сигнализирует о дрейфе до формальной калибровки |
Ежемесячно |
Создавайте резервные копии типовых испытательных программ |
Предотвращает потерю утвержденных профилей |
Калибровка должна отражать фактическое использование камеры — камера, работающая в основном при старении при +85 °C, не требует того же набора точек, что и используемая для холодового скрининга при -70 °C.
Подготовьте калиброванные эталонные датчики— эталонный термометр, зонд PT100, термопара или регистратор данных с действующим сертификатом, более точным, чем проверяемый допуск. Прокладывайте провода через кабельный порт и плотно герметизируйте его.
Выберите точки калибровки: обычно -40 °C, -20 °C, 0 °C, +25 °C, +85 °C, +150 °C, плюс -70 °C для холодовых работ, а также те заданные значения, которые чаще всего используются в производстве. Стабилизируйте в течение 30–60 минут после достижения заданной точки перед записью.
Разместите датчики для проверки равномерности— центр и углы для проверки пустой камеры, фактические позиции образцов для проверки с загрузкой. Сертификат на пустую камеру может не описывать поведение с установленным плотным приспособлением.
Стабилизируйте и запишите колебание.Колебание — это разность между максимальным и минимальным показаниями в одном месте за определенный период; равномерность сравнивает позиции в одно и то же время. Регистрация данных поддерживает отчет о калибровке.
Отрегулируйте или задокументируйте отклонение.Если показания дисплея отличаются от эталонных, сначала проверьте размещение датчика, герметизацию кабеля, состояние загрузки и время стабилизации. В сертификате должны быть указаны показания до и после корректировки.
Ссылка на стандарт |
Назначение |
Параметры, записываемые в план |
IEC 60068-2-1, испытание A: Холод |
Хранение или работа при низких температурах |
-20 °C, -40 °C или -70 °C; под напряжением или без; в упаковке или без; время стабилизации; выдержка 2 ч, 16 ч, 72 ч или 96 ч |
IEC 60068-2-2, испытание B: Сухое тепло |
Хранение или работа при высоких температурах |
+70 °C, +85 °C, +105 °C или +150 °C; под питанием или без; время стабилизации; выдержка 2 ч, 16 ч, 72 ч или 96 ч |
IEC 60068-2-14, испытание N |
Влияние изменения температуры |
Низкая температура, высокая температура, время выдержки, время переноса или скорость изменения, количество циклов |
Формулировка «испытание на термоциклирование» слишком расплывчата. Полезный план выглядит так: от -40 °C до +85 °C, выдержка 30 мин в каждой точке, 5 циклов, нагрев 3 °C/мин, охлаждение 1 °C/мин, образец без питания, интервал регистрации данных 1 мин.
Чрезмерное колебание: утечка через дверцу, нестабильные настройки контроллера, плохой контакт датчика, заблокированный воздушный поток или тепловыделяющая нагрузка — сначала проверьте прокладку, кабельный порт, размещение образцов и зазор для воздушного потока.
Плохая равномерность: часто возникает при слишком плотной упаковке образцов. Перемещение приспособления на 50 мм от воздуховыпускного отверстия может изменить результат; если камера проходит испытания пустой, но не проходит с загрузкой, проверьте схему загрузки.
Отсутствие регистрации данных: отчет без температурной кривой является слабым доказательством. Записывайте заданную точку, фактическую температуру, время, аварийные события, оператора, идентификатор образца и название программы; храните исходные данные вместе с отчетом и сертификатом калибровки для испытаний, ориентированных на заказчика.
Мини-температурная камера LIB Industry создана для лабораторий, которым требуется небольшая занимаемая площадь, но при этом необходим широкий диапазон температур и стабильное управление.
Item |
Характеристика или особенность |
Рабочий объем |
50 л или 80 л |
Внутреннее пространство |
320 × 350 × 450 мм или 400 × 400 × 500 мм |
Варианты температурного диапазона |
от -20 °C до +150 °C, от -40 °C до +150 °C или от -70 °C до +150 °C |
Колебание температуры |
±0,5 °C |
Отклонение / равномерность температуры |
±2,0 °C |
Скорость нагрева и охлаждения |
Нагрев 3 °C/мин, охлаждение 1 °C/мин |
Управление и данные |
Программируемый сенсорный ЖК-экран, подключение Ethernet |
Конструкция камеры |
Внутренняя камера из нержавеющей стали SUS304, кабельное отверстие, две полки |

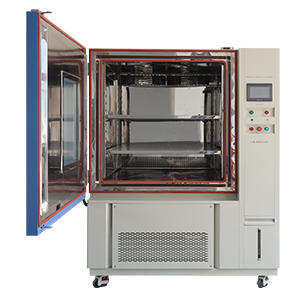

Камера сочетает в себе коррозионно-стойкую рабочую камеру, окрашенный стальной корпус, изоляцию, внутреннее освещение и смотровое окно. Программируемые профили позволяют на одном устройстве выполнять последовательно холодное хранение, сухое тепло и термоциклирование без ручного переключения — что имеет прямое значение для описанного выше регламента обслуживания, поскольку меньшее количество перенастроек означает меньше шансов пропустить ослабленное уплотнение или неправильно заданный предел сигнализации.
Выбор между настольной мини-камерой и большой камерой walk-in сводится к объему образцов и конфигурации загрузки, а не только к бюджету:
Фактор |
Мини-температурная камера (50–80 л) |
Климатическая камера Walk-In |
Объем образцов |
Небольшие партии, отдельные компоненты |
Одновременно несколько крупных сборок или стоек |
Контроль равномерности температуры |
Более жесткий, легче поддерживать ±2,0 °C в малом объеме |
Требует более сложной организации воздушных потоков для поддержания равномерности |
Занимаемая площадь |
Настольная, минимум лабораторного пространства |
Отдельное помещение, значительная площадь пола |
Типичное применение |
Скрининг в НИОКР, входной контроль, квалификация малых партий |
Испытания готовых изделий или многоместные производственные тесты |
Скорость реакции на изменение заданной точки |
Быстрая, идеальна для коротких циклических программ |
Медленнее из-за большего объема воздуха |
Компания Xi'an LIB Environmental Simulation Industry производит климатические испытательные камеры с 2009 года, охватывая проектирование, производство, продажи и обслуживание. Ее ассортимент включает температурные и климатические камеры, камеры соляного тумана, пыле- и водозащищенные камеры IP, камеры атмосферных воздействий и специальные испытательные камеры — так что лаборатория, начавшая с мини-температурной камеры для скрининга в НИОКР, может в дальнейшем перейти к более крупному квалификационному оборудованию от того же поставщика.

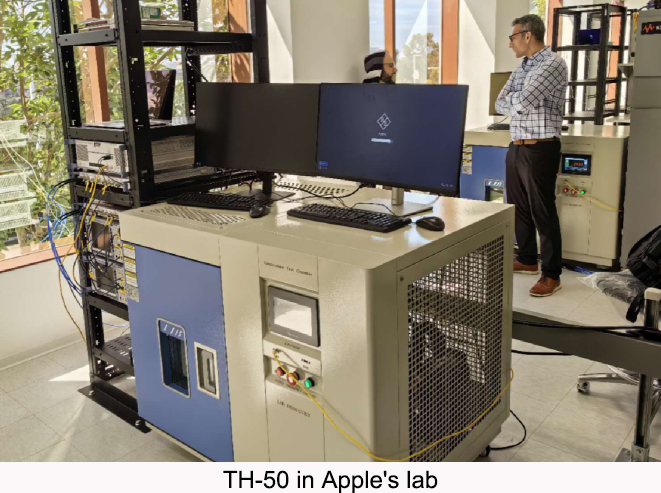

Лаборатории, использующие мини-температурные камеры LIB для входного контроля и скрининга НИОКР, сообщают, что высокая скорость нагрева/охлаждения не позволяет коротким циклическим программам становиться узким местом, а регистрация данных с подключением по Ethernet ускоряет ежемесячное сравнение дрейфа, поскольку экспортированные кривые не требуют ручной переписи. Некоторые заказчики сохраняют утвержденные профили холодного хранения, сухого тепла и циклирования рядом на сенсорном экране, сокращая время настройки между запусками по IEC 60068-2-1 и 60068-2-2 на одном устройстве.
|
|
Климатические камеры Walk-In — испытания готовых изделий или многоместные производственные тесты после валидации в НИОКР. |
Камеры пыли и песка — испытания IP5X/IP6X для тех же корпусов, которые проверялись на температуру. |
Камеры соляного тумана / коррозионных испытаний— долговечность покрытий и корпусов наряду с данными термоциклирования. |
1. Как часто следует калибровать мини-температурную камеру?Большинство лабораторий используют интервал 6–12 месяцев. Интенсивное использование, аудиты заказчиков, ремонтные работы, замена датчиков или неудачные результаты испытаний могут потребовать более ранней калибровки.
2. В чем разница между равномерностью и колебанием температуры?Равномерность сравнивает показания в разных точках в одно и то же время. Колебание измеряет, насколько сильно меняются показания в одной точке после стабилизации.
3. Почему важна регистрация данных в камере?Она записывает реальную кривую испытания, помогая находить аномальные события, поддерживая анализ отказов и предоставляя доказательства для сертификата калибровки или отчета заказчику.
4. Какую гарантию и послепродажную поддержку предоставляет LIB Industry?LIB обеспечивает свою мини-температурную камеру36-месячная (3-летняя) гарантия и пожизненное последующее обслуживание, а также руководство по установке, поддержку при вводе в эксплуатацию, руководство по техническому обслуживанию и ремонтную поддержку.
5. Может ли LIB изготовить нестандартную мини-температурную камеру?Да — помимо стандартных конфигураций 50 и 80 л, LIB предлагаетнестандартная настройкана своемсобственной полной производственной линии, при этомкомплексное обслуживаниеохватывают консультации, производство, установку и обучение; каждое устройство перед поставкой проходит проверку производительности, функциональные проверки и калибровку.
6. Гарантирует ли прохождение калибровки пустой камеры точные результаты с загрузкой?Нет — сертификат на пустую камеру может не описывать поведение после установки плотной оснастки или комплекта плат под напряжением. Проверки с загрузкой с датчиками в реальных позициях образцов подтверждают равномерность в фактических условиях испытаний.
Мини-температурная камера приносит максимальную пользу, когда техническое обслуживание, калибровка и регистрация данных являются частью процесса испытаний, а не второстепенной задачей. Ежедневная очистка, контроль воздушного потока, проверка уплотнения дверцы и анализ аварийных сигналов поддерживают исправность камеры; калибровка доказывает реальное температурное поведение с помощью эталонных датчиков, проверок равномерности и записей колебаний — превращая рутинные проверки в пригодные для использования качественные доказательства.
Свяжитесь с инженерной группой LIB Industry по адресуinquiry@libtestchamber.comдля обсуждения ваших требований к мини-температурной камере или запроса технического предложения либо коммерческого предложения.
