В эпоху, когда электронные компоненты быстро миниатюризируются, экологические испытания должны развиваться, чтобы соответствовать масштабу и чувствительности разрабатываемых устройств. В то время как традиционные камеры температуры и влажности являются мощными инструментами, они часто негабаритны и неэффективны при работе с небольшими образцами, такими как микросхемы, датчики MEMS или микропечатные платы.

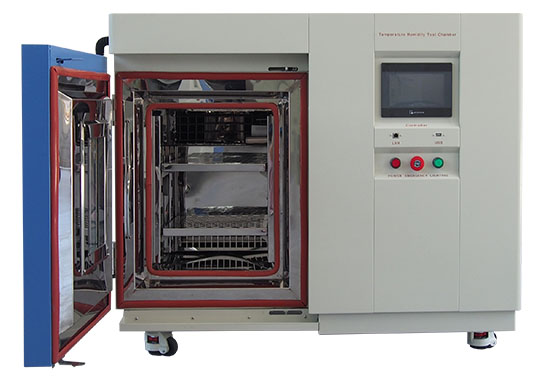

Это то место, где LIBМини камеры влажности температурыВыделяются-не только по размеру, но и по целевым характеристикам.
Микрокомпоненты имеют точные допуски и требуют одинаково точных сред тестирования. Полноразмерная камера не только тратит энергию и лабораторное пространство, но и рискует получить неточные результаты из-за увеличенной динамики воздушного потока и медленного нарастания при тестировании очень малых масс.
Мини-камеры LIB разработаны специально для:
-Целенаправленное управление воздушным потоком, оптимизированное для небольших тестовых зон
-Более быстрый тепловой отклик для минимальных образцов
-Пространство-эффективный дизайн для настольной или настольной интеграции
-Точный контроль влажности без чрезмерного насыщения или объединения на небольших поверхностях
Это делает их идеальным инструментом для лабораторий R & D и QA, работающих с критически важной микроэлектроникой.
Компонент теста | Датчик давления MEMS (используется в автомобильном и промышленном управлении) |  |
Цель теста | Проверить долгосрочную надежность под изменяя влажностью и термальным стрессом | |
Стандартные ссылки | JEDEC JESD22-A104D (циклическая температура) + JESD22-A101C (испытание на долговечность в стабильном состоянии) |
Процедура испытания используя камеру влажности температуры ЛИБ мини:
1. Монтаж:
Датчики надежно размещены на индивидуальном лотке внутри мини-камеры LIB объемом 50 л с равномерным воздушным потоком.
2. Цикл температуры:
-От-40 °C до + 125 °C
-Время выдержки: 10 минут в экстремальных условиях
-Всего циклов: 1000
3. Воздействие влажности (тест 85/85):
-85 ° C, 85% относительной влажности в течение 1000 часов
-Пер JESD22-A101C
4. Оценка пост-теста:
Измеряются смещение датчика и целостность упаковки.
Небольшая камера обеспечивает плотное термальное единообразие и стабилизированное управление РХ даже с минимальной массой теста. Быстрый тариф пандуса уменьшает непроизводительное время, пока компактные размеры уменьшают энергопотребление над 30% сравненным к стандартным камерам.
Особенность | Уникальность для микро тестирования | |
Микро система воздушного потока | Предотвращает чрезмерное высыхание или конденсацию на деликатных образцах |  |
Стабилизированное управление РХ ± 2.5% | Незаменим для электроники с высоким сопротивлением, такой как датчики и микросхемы | |
Быстрый тариф пандуса | Более быстрые переходы температур уменьшают продолжительность теста |  |
Модульные держатели образца | Легко настраивается для различных форм/размеров микро-деталей |  |
Экспорт данных USB + Ethernet | Полезно для регистрации данных испытаний надежности в течение длительного времени |  |
-Чувствительность к влаге упаковки IC на IPC/JEDEC J-STD-020
-Гибкое тестирование датчиков при циклической высокой влажности
-Небольшая надежность термального удара ПКБ
-Медицинская квалификация микроустройства со строгими термическими допусками
-Тестирование носимой электроники с ограниченными серийными образцами
Поскольку технология движется к более мелким и сложным компонентам, мини-камеры температуры и влажности LIB обеспечивают высокоточную высокоэффективную испытательную платформу, адаптированную к микроэлектронике. В соответствии со стандартами JEDEC, IPC и стандартами автомобильного класса, мы являемся надежным партнером в обеспечении надежной работы ваших миниатюрных компонентов независимо от окружающей среды.
Если вы тестируете компоненты, которые помещаются в ладони, вам нужна камера, которая соответствует задаче так же точно. Свяжитесь с LIBВ inquiry@libtestchamber.comЧтобы получить больше характеристик.
