Для производителей, выходящих на рынок Северной Америки, соответствие требованиям NEMA 3R UL 50E часто является первой и наиболее важной вехой сертификации.
Ожидается, что такие продукты, как измерительные коробки, распределительные коробки, отсоединительные корпуса и шкафы управления, выдерживают реальное воздействие дождя на открытом воздухе без ущерба для внутренней электрической безопасности. Однако многие сбои сертификации вызваны не плохой конструкцией корпуса, аНеточные или непоследовательные условия испытания под дождемВо время развития.
Именно поэтому инвестирование вПрофессиональныйАппарату теста дождя УЛСБольше не является необязательным-это стратегическое решение, которое напрямую влияет на успех сертификации, время выхода на рынок и долгосрочную надежность продукта.
UL 50E Тип 3R специально предназначен дляНаружные огражденияКоторые должны обеспечивать защиту от:
Падающий дождь
Дуя дождь
Снег и образование внешнего льда
В отличие от основных тестов на защиту от проникновения, тест UL 50E на дождь фокусируется наУгловое воздействие воды под контролируемым давлением, Точно имитируя реальные условия шторма на открытом воздухе.
Согласно требованиям к УЛ 50Э, приложение необходимо подвергать действию45 ° распыление водыНе позволяя воде проникать и достигать электрических частей под напряжением.
Угол распыления:45 ° от вертикали для имитации дождя, управляемого ветром
Давление воды:Поддерживается в34,5 кПа (5 фунтов на квадратный дюйм)На протяжении всего теста
Спецификация сопла: Форсунки из нержавеющей стали Φ 5 мм
Расход потока воды:5,4 л/мин/м²
Продолжительность теста:Типично1 непрерывный час
Опытные инженеры понимают этоЛюбое отклонениеУгол, давление, геометрия сопла или стабильность потока могут привести к ложным сбоям или, что еще хуже, к ложным проходам, которые впоследствии не проходят официальные сертификационные аудиты.
Многие производители пытаются имитировать испытания дождя UL с использованием импровизированных систем распыления или установок для воды общего назначения. Эти установки часто страдают от:
Непоследовательные углы распыления
Колебания давления в ходе длительных циклов испытаний
Коррозия сопла, которая со временем изменяет структуру распыления
Неточное управление потоком без мониторинга в реальном времени
В результате результаты тестирования становятсяНе-повторяемый, А внутреннее предварительное тестирование больше не согласуется с результатами сторонних лабораторий UL.

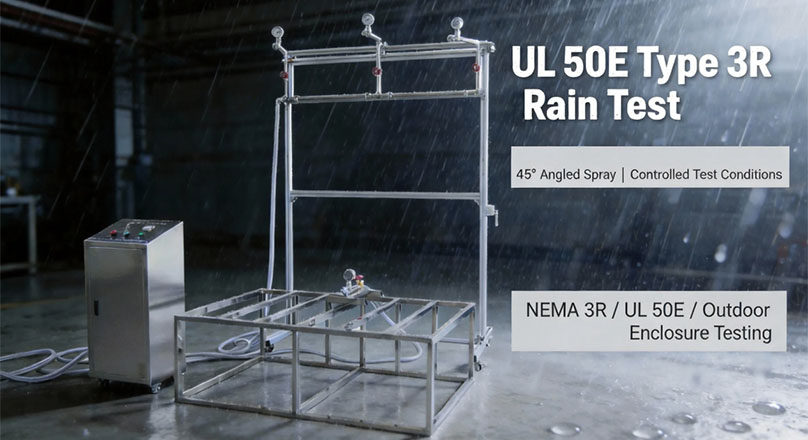

АПрофессиональный прибор для испытания дождя ULУстраняет эти переменные и гарантирует, что внутреннее тестирование действительно отражает условия сертификации.
Цель-построенный прибор теста дождя УЛ проектирован для того чтобы поставитьТочность, стабильность и повторяемость-Три элемента, определяющие предсказуемость сертификации.
Высококачественное тестирование дождя UL начинается с сопла.
Конструкция из нержавеющей стали SUS304
Выходы с прецизионной обработкой Φ 5 мм
Коррозионная стойкость для долговременной консистенции распыления
Стабилизированная геометрия брызг обеспечивает что энергия удара воды остается неизменной через повторенные тесты.
Поддержание34,5 кПаПоследовательно в течение полного часа гораздо сложнее, чем кажется.
Манометры высокой точности.
Визуализация непрерывного давления
Немедленное обнаружение дрейфа давления
Это предотвращает недостаточное или чрезмерное тестирование, вызванное незамеченными колебаниями давления.
UL 50E указывает5,4 л/мин/м², А не оценочная стоимость.
Регулирующие клапаны с точной регулировкой
Стабильное распределение потока по всем форсункам
Простая калибровка и проверка
Модель | R-UL020 | |
Параметр | Количество распылительной головки | 3 распылительные головки |
Расстояние между соплами | 710 мм | |
Диаметр распылительной скважины | Φ 5 мм | |
Давление воды | 34,5 кПа | |
Размер платформы образца | 1000X1400X500 мм | |
Нагрузка выборочной нагрузки платформы | 100 килограммов | |
Структура | Контроль давления воды | Расходомер |
Система водоснабжения | Автоматическое водоснабжение, система очистки воды | |
Блок управления | Отображение режима распыления, времени и водяного насоса | |
Материал | Материал | Нержавеющая сталь SUS304 |
Материал платформы образца | Нержавеющая сталь SUS304 | |
| Стандарт | Тип УЛ 50Э 3Р | |
| ||
|
| |
Точное управление потоком обеспечивает полное соответствие логике тестирования UL, а не тестированию на основе аппроксимации.
Пока некоторые лаборатории требуют машин теста дождя УЛ полно-рамки, много опытных изготовителей предпочитают аМодульный подход к тестированию-Особенно при модернизации существующих лабораторий.
LIB индустрия предлагаетСпециализированные наборы теста дождя сопла УЛ 50Э 3, В том числе:
Сопла нержавеющей стали точности СУС 304
Манометры высокой точности.
Точная настройка регулирующих клапанов.
Гибкая интеграция
Легко устанавливайте насадки на существующие регулируемые по высоте рамы или специальные установки.
Снижение инвестиционных затрат
Обновите возможности тестирования UL 50E без замены всей лабораторной инфраструктуры.
Более короткое время выполнения
Модульные компоненты, как правило, быстрее доставляются, чем полнокадровые системы.
Сертификация Уверенность
Компоненты, разработанные строго в соответствии с параметрами UL 50E, обеспечивают соответствие внутренних испытаний официальным результатам сертификации.
Модульные решения позволяют производителямПостепенно инвестируйте в соблюдение требований, Без чрезмерного строительства своей лаборатории в первый день.
Тестирование UL 50E Type 3R часто является только отправной точкой.
Многие производители в конечном итоге необходимо проверить продукты противНесколько стандартов защиты от проникновенияПо мере расширения ассортимента продукции и диверсификации рынков.
Индустрия LIB-это не просто поставщик аппаратов для испытаний на дождь UL-мыПолный поставщик решений для испытания дождя IP и NEMA.
Стандарты NEMA:
Тип 3R
Тип 4 / 4X
Испытания дождя ИП ИЭК:
IPX1 / IPX2 (вертикальное капание)
IPX3 / IPX4 (распыление и разбрызгивание)
IPX5 / IPX6 (струи воды)
IPX9K (вода высокого давления и высокой температуры)
Испытательные системы модульных или полно-рамки дождя
Однофункциональные или мульти-стандартные комбинированные тестовые установки
Индивидуальные макеты лабораторий для предварительных испытаний R & D, QA и сертификации
Перспективные конструкции, позволяющие легко расширять до более высоких уровней IP или NEMA
Вместо того, чтобы покупать изолированное оборудование, производители могут построитьМасштабируемая, готовая к сертификации лаборатория для испытаний на дождьС LIB-индустрией в качестве долгосрочного партнера.
Вы ищете ли:
Профессиональный прибор теста дождя УЛ?
Модульная 3 сопла UL 50E тест комплект с манометрами и регулирующие клапаны?
Полное решение лаборатории испытания дождя ИП и НЭМА?
Индустрия LIB поддерживает:
Глобальная техническая поддержка и запасные части
3-летняя комплексная гарантия на основные системы
Пожизненная техническая поддержка, предоставляемая старшими инженерами
Быстрая удаленная диагностика и ответ в течение 1-3 часов
Контакты LIB промышленности сегодня Inquiry@libtestchamber.comПолучить индивидуальное предложение, цены и время выполнения заказа, чтобы помочь вам эффективно и уверенно удовлетворить требования NEMA 3R и более широкой защиты от проникновения.
