Солнечный свет — это незаметное, но самое суровое испытание для любого герметика или клея. УФ-излучение разрушает полимерные цепи, тепло ускоряет повреждение, а повторное увлажнение подаёт влагу прямо к клеевому шву. Результат? Пожелтение, меление, растрескивание, охрупчивание, размягчение — и соединения, теряющие прочность на сдвиг или отслаивание задолго до того, как кто-то этого ожидает.
Если вы оцениваетекамера для испытаний на УФ-старениедля герметиков и клеев, вы уже знаете ставки: одна плохая партия, одно неудачное соединение в полевых условиях, и цена — не только материалы, это ваша репутация. Это руководство расскажет, как правильно проводить испытания, какие стандарты действительно применимы и как выбрать оборудование, которое не подведёт после покупки.
Простое размещение образцов под УФ-лампой не даст данных, которым можно доверять. Испытание, которое действительно имеет значение, связывает четыре вещи: реальные условия эксплуатации, правильный источник света, реалистичный цикл увлажнения и последовательную подготовку образцов. Упустите любое из этих требований — и ваши сравнительные данные станут шумом, а не доказательством.
Одна деталь, которую инженеры часто упускают: тёмный валик герметика нагревается сильнее, чем окружающий воздух в камере. Вот почемутемпература чёрной панели (BPT), а не температура воздуха в камере, является контрольным параметром, который действительно имеет значение.
Начните с технических требований к вашему продукту, а не с камеры. Общие практики испытаний на атмосферное воздействие (такие как ASTM G154) описывают, как работает оборудование — но не говорят, что тестировать и как долго. Эту задачу выполняют стандарты для конкретных материалов.
ASTM C1442— искусственное старение для герметиков
ASTM C793— обычно 250 часов экспозиции, затем изгиб при низкой температуре и визуальный осмотр
ASTM C1519— добавляет циклическое перемещение шва, так что растяжение и сжатие фактически вызывают разрушение
ASTM D904— клеевые соединения под воздействием флуоресцентного УФ или ксенонового света
ISO 9142— лабораторные условия старения, затем испытания на сдвиг нахлёсточных соединений, отслаивание, отрыв или растяжение
Эталонный маршрут |
Параметры цикла |
Типичное применение |
ISO 9142 + ISO 4892-3 |
UVA-340; 8 ч УФ при 0,76 Вт/м²/нм на 340 нм, BPT 60 °C; 4 ч конденсации при 50 °C |
Наружные клеевые соединения |
ASTM D904 + ASTM G154 |
UVA-340; 4 ч УФ при 0,83 Вт/м²/нм на 340 нм, BPT 60 °C; 4 ч конденсации при 50 °C; 168 ч+ |
Сравнительное старение клеев |
Цикл 1 по ASTM G154 |
UVA-340; 8 ч УФ при 0,89 Вт/м²/нм на 340 нм, BPT 60 °C; 4 ч конденсации при 50 °C |
Общий скрининг для наружного применения |
ISO 9142 + ISO 4892-2 |
Ксенон; 102 мин сухого периода + 18 мин орошения; 0,51 Вт/м²/нм на 340 нм; BPT 63 °C, камера 38 °C, ОВ 50 |
%Полноспектральное облучение |
Краткое руководство по выбору:
Нужно реалистичное сравнение с наружными условиями? →UVA-340
Нужен быстрый, жёсткий отбор (и вас не смущает меньшая реалистичность)? →UVB-313
Оцениваете изменение цвета или требуется полная имитация солнечного света? →Ксеноновая дуга
Шаг 1 — Определите стандарт и цикл.Запишите тип лампы, облучённость, контрольную длину волны, BPT, температуру в камере, продолжительность увлажнения и общее количество часов. Любое отклонение от стандартного цикла должно быть задокументировано — без исключений.
Шаг 2 — Подготовьте образцы как производственные детали.Используйте репрезентативные подложки, обработку поверхности, толщину клеевого шва и соотношение смешивания. Минимум: три испытуемых образца, три контрольных. Сохраняйте постоянными усилие зажима и длину нахлёстки по всей партии.
Шаг 3 — Точно запрограммируйте камеру.Введите полную последовательность и подтвердите калибровку облучённости, возраст ламп, положение датчика BPT и качество воды. Обычный режим для наружного применения: 8 часов UVA-340 при BPT 60 °C, 4 часа конденсации при 50 °C.
Шаг 4 — Правильно установите образцы.Поверните испытуемую поверхность к лампам на заданном расстоянии. Загерметизируйте неиспользуемые отверстия, чтобы потоки воздуха и конденсация оставались стабильными. Детали неправильной формы требуют подходящих держателей — провисание или затенение испортят ваши данные.
Шаг 5 — Запустите полный цикл: УФ / конденсация / орошение.Конденсация имитирует длительные периоды выпадения росы; орошение добавляет смыв дождём и тепловой удар. Используйте деионизированную воду и проверяйте расход форсунок, чтобы избежать минерального загрязнения.
Шаг 6 — Осматривайте через установленные интервалы.Проверяйте через 168, 250, 500 и 1000 часов. Фотографируйте последовательно. Следите за цветом, блеском, образованием пузырей, мелением, растрескиванием, отслаиванием краёв, липкостью и состоянием клеевого шва.
Шаг 7 — Проведите кондиционирование, затем немедленно испытывайте.Перед механическими испытаниями доведите экспонированные и контрольные образцы до заданных температуры и влажности — потеря влаги может временно замаскировать реальную потерю прочности, поэтому не откладывайте.
Один лишь внешний вид не расскажет всей истории — чистая на вид поверхность может скрывать сильно ослабленное соединение, а видимое меление иногда почти не затрагивает прочность шва.
Оценка внешнего вида:Используйте согласованные шкалы для оценки обесцвечивания, потери блеска, трещин, волосяных трещин, меления, пузырей и эрозии. Откалиброванные снимки важны — и всегда отмечайте, достигает ли повреждение края соединения.
Механические характеристики герметика:Адгезия при растяжении, удлинение, модуль, твёрдость, эластическое восстановление и работоспособность после циклов растяжения-сжатия. Сообщайте глубину трещин и процентное соотношение адгезионного и когезионного разрушения.
Сохранение прочности клеевого соединения:Сохранение (%) = прочность после старения ÷ прочность контрольного нестаренного образца × 100. Сообщайте среднее значение, стандартное отклонение и индивидуальные значения — «сохранение 72%» говорит клиенту гораздо больше, чем «прошёл».
Классификация типов разрушения:Адгезионное (по подложке), когезионное (внутри материала), разрушение подложки или смешанное. Сдвиг в сторону межфазного разрушения часто является первым признаком проблем с праймером или подготовкой поверхности.
Что должен содержать полный отчёт:
Обозначение стандарта и цикла
Лампа, облучённость, длина волны, BPT, температура в камере
Настройки конденсации, орошения, влажности и качества воды
Размеры образцов, подложки, подготовка, отверждение и установка
Часы экспозиции, перерывы, точки осмотра и результаты
Считать ASTM G154 одним фиксированным тестом.«Испытано по ASTM G154» само по себе ничего не значит — укажите лампу, цикл, облучённость, температуры, режим увлажнения и продолжительность.
Сравнение результатов, полученных на разных лампах или в камерах.UVA-340, UVB-313 и ксенон запускают разную химию деградации. Геометрия камеры, управление датчиками и возраст ламп также влияют на жёсткость.
Пропуск контролей и повторов.Один образец не покажет вам нормальный разброс. Контроли задают базовую линию; повторы подтверждают воспроизводимость; эталонный материал фиксирует дрейф камеры до того, как он испортит ваши данные.
Пренебрежение подготовкой подложки и условиями отверждения.Остатки масла, характер шлифовки, толщина праймера, открытое время, влажность и температура отверждения могут влиять на результат сильнее, чем облучённость или BPT.
УФ-камера для испытаний герметиков и клеев выполняет одну задачу: поддерживать стабильные оптические, тепловые и влажностные условия — при этом вмещая валики, склеенные образцы и неправильные сборки, которые не помещаются в стандартную плоскую панель.
Модель |
UV-SI-260 |
|
Внутренние размеры (мм) |
450*1170*500 |
|
Габаритные размеры (мм) |
680*1300*1500 |
|
Источник облучения |
Флуоресцентные УФ-лампы (8 шт.) — 40 Вт |
|
Диапазон температур |
От температуры окружающей среды до 90 °C ±2 °C |
|
Температура чёрной панели (BPT) |
35…80 °C |
|
Диапазон влажности |
≥95% ОВ |
|
Спектральный диапазон |
290…400 нм |
|
Контроль облучённости |
0,3…20 Вт/м² |
|
Расстояние от образца до лампы |
50 мм |
|
Нагревательный элемент |
Нихромовый нагреватель |
|
Контроллер |
Программируемый цветной сенсорный ЖК-контроллер |
|
Подключение Ethernet, ПК, USB | ||
Система водоснабжения |
Автоматическая подача воды, система очистки воды |
|
Материал внутренней камеры |
Нержавеющая сталь SUS304 |
|
| Стандарты | ASTM G154, ASTM G15, ISO 4892, ASTM D4329, ISO 16474-3, IEC 61215, IEC 61730 | |
Что выделяет эту камеру:
Варианты ламп UVA-340 и UVB-313для моделирования наружных условий или жёсткого отбора, с мониторингом тока ламп для выявления спада излучения до того, как он исказит ваши данные
Программируемые стадии: УФ, темнота, конденсация, орошениечерез сенсорный контроллер, плюс подключение Ethernet для дистанционной проверки состояния
Интегрированная имитация водяного орошения— десять форсунок для имитации смыва дождём и теплового удара, с автоматической подачей и очисткой воды для предотвращения минеральных отложений на образцах
Гибкие держатели образцовдля клеевых соединений, более толстых валиков и неплоских деталей, с внутренними камерами из нержавеющей стали, рассчитанными на длительную интенсивную эксплуатацию
Поддержка не заканчивается доставкой. КогдаКафедра химии материалов Сианьского транспортного университетапривезла в свою лабораторию камеру для испытаний на УФ-старение, команда LIB выехала на место, чтобы выполнить полный монтаж и практическое обучение операторов — от ввода камеры в эксплуатацию и проверки калибровки до пошагового обучения исследовательской группы программированию циклов и монтажу образцов.
 |
 |
Для университетской исследовательской лаборатории, выполняющей разнообразные нестандартные программы испытаний, такая прямая личная поддержка важна не меньше, чем само оборудование. Именно такую же 3-летнюю гарантию и пожизненную техническую поддержку получает каждый клиент LIB — только предоставленную лично, когда этого требует ситуация.
Испытательное оборудование — это долгосрочные отношения, а не разовая покупка. Вот почему каждая камера LIB для УФ-старения поставляется с:
Полная 3-летняя гарантияпокрывает основные компоненты камеры — без скрытых исключений, без неожиданных плат за стандартные дефекты
Пожизненная техническая поддержка, так что когда через пять лет потребуется замена лампы или перекалибровка цикла, вы не останетесь одни
Поддержка при калибровке, монтаже и вводе в эксплуатациюот команды, занимающейся этим с 2009 года
Обучение оператороввключена, так что ваша команда будет правильно эксплуатировать камеру с первого дня — а не после нескольких дорогостоящих ошибок
Это разница между покупкой камеры и покупкой испытательнойвозможностикоторая продолжает работать столько, сколько вам нужно.
У вас есть технические требования или конкретный вид разрушения, который вы пытаетесь воспроизвести? Поговорите с инженером LIB перед покупкой — мы поможем подобрать цикл под ваше изделие, а не просто продадим коробку.
LIB производит климатические испытательные камеры с 2009 года, ассортимент включает камеры для испытаний на атмосферное воздействие, климатические, коррозионные, пылевые, влагозащитные и спроектированные на заказ. Мы выполняем полный цикл: проектирование, производство, калибровку, доставку, монтаж, пусконаладку и обучение операторов — подкреплённый 3-летней гарантией и пожизненной технической поддержкой для заказчиков в более чем 56 странах.
Само по себе УФ-старение редко даёт полную картину. В зависимости от условий эксплуатации вашего продукта следующие камеры часто дополняют полную программу испытаний:
|
Ксеноновая испытательная камера — если стабильность цвета или полноспектральное воздействие солнечного света имеют значение наравне с УФ-деградацией, испытания с ксеноновой дугой (ISO 4892-2) восполняют пробел, который не может закрыть флуоресцентный УФ. |

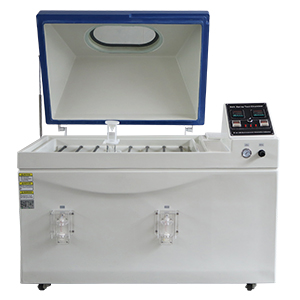

Камера соляного тумана / влажности — герметики и клеи, используемые на открытом воздухе, в прибрежных, автомобильных или морских применениях, часто требуют данных по коррозионной стойкости наряду с результатами УФ-старения. |
Надёжное ускоренное испытание герметиков и клеев на атмосферное воздействие сводится к трём вещам: репрезентативные образцы, контролируемые условия в камере и честное измерение сохранённых характеристик. Согласуйте источник света и цикл увлажнения с реальными условиями эксплуатации продукта — и помните, что часы в лаборатории не являются прямой заменой годам на открытом воздухе. Должным образом задокументированные данные — вот что на самом деле выявляет слабые места рецептуры и ведёт к улучшению продукта.
Готовы определить спецификацию камеры для УФ-старения для вашей линии герметиков или клеев? Свяжитесь с LIB для бесплатной консультации — включая рекомендации по циклам, индивидуальное коммерческое предложение и информацию о нашей 3-летней гарантии и пожизненной поддержке.
Что лучше для испытаний клеев: UVA-340 или UVB-313?
UVA-340 лучше для реалистичного сравнения с наружными условиями. UVB-313 быстрее и подходит для жёсткого отбора, но его коротковолновое излучение может создавать картины повреждений, непохожие на естественный солнечный свет.
Следует ли испытывать клеи флуоресцентным УФ или ксеноновой дугой?
Используйте флуоресцентный УФ, когда основными факторами являются коротковолновое УФ-излучение и конденсация. Используйте ксеноновую дугу, когда важны изменение цвета, видимый свет, инфракрасный нагрев или полноспектральное солнечное облучение.
Какая камера для УФ-старения лучше всего подходит для герметиков и клеев?
Ищите замкнутый контур контроля облучённости, точное измерение BPT, программируемые циклы конденсации и орошения, водоподготовку, гибкие держатели для клеевых соединений и достаточную вместимость для контролей и повторов.
Обеспечивает ли LIB долгосрочную поддержку после покупки?
Да — каждая камера LIB для УФ-старения включает 3-летнюю гарантию и пожизненную техническую поддержку, а также калибровку и обучение операторов, благодаря чему ваше оборудование остаётся точным и надёжным на долгие годы.
