При выбореКамера дождевания, многие инженеры ориентируются на видимые характеристики, такие как размер камеры, давление воды, распылительные форсунки или степень IP. Однако самый важный вопрос часто упускается из виду:
Какому виду дождя должно реально противостоять ваше изделие?
Испытание на водонепроницаемость смартфона, наружного электрического корпуса, автомобильного датчика и военного оборудования имеет совершенно разный характер. Некоторым изделиям достаточно защиты от лёгкой капающей воды, тогда как другие должны выдерживать сильные струи воды, мойку под высоким давлением или суровые наружные условия, сочетающие дождь и пыль.
Выбор подходящей камеры дождевания — это не просто выбор машины, которая разбрызгивает воду. Он требует понимания реальных условий воздействия воды, применимых стандартов испытаний и требований к характеристикам изделия.
Будучи опытным производителем климатических испытательных камер, компания LIB Industry предлагает комплексные решения для испытаний на водонепроницаемость и пылезащищённость, помогая заказчикам проверять надёжность продукции — от базовых испытаний на защиту от воды до расширенных испытаний водой под высоким давлением IPX9K.
Попадание воды — одна из самых распространённых причин отказа изделий. Даже небольшое количество воды, попавшее внутрь корпуса, может вызвать:
Короткие замыкания
Коррозию внутренних компонентов
Отказ датчиков
Сокращение срока службы
Проблемы безопасности во время эксплуатации
Профессиональная камера дождевания имитирует реальные условия воздействия воды, чтобы оценить герметичность, защитные свойства корпуса, конструктивную надёжность и долговечность изделия в наружных условиях.
Испытания дождём широко применяются для автомобильной электроники, компонентов электромобилей, наружного электрооборудования, светодиодного освещения, устройств связи, датчиков, промышленных систем управления, а также военной и аэрокосмической техники.
Однако разные изделия подвергаются разным видам воздействия воды. Первый шаг при выборе камеры дождевания — понять, какому именно «дождю» должно противостоять ваше изделие.
Самая распространённая ошибка при покупке оборудования для испытаний на водонепроницаемость — выбрать камеру до того, как определён требуемый стандарт испытаний.
Правильный порядок должен быть таким:
Область применения изделия → требуемый уровень водозащиты → стандарт испытаний → подходящая камера дождевания
Среди мировых стандартов испытаний на водонепроницаемость,IEC 60529 IPX1–IPX9Kявляется наиболее широко используемой системой. Для автомобильной, военной и наружной специфики дополнительно применяются такие стандарты, как ISO 20653 и MIL-STD-810 — они рассмотрены далее в этом руководстве.
IEC 60529 определяет систему степеней защиты IP (Ingress Protection), которая оценивает, насколько эффективно корпус защищает от проникновения воды и твёрдых частиц. При испытаниях на водонепроницаемость вторая цифра после «X» обозначает уровень защиты от воды.
Степень IP |
Метод испытания |
Типичное применение |
IPX1 |
Вертикально капающая вода |
Электронные устройства, измерительные приборы |
IPX2 |
Капающая вода под наклоном |
Портативное оборудование |
IPX3 |
Распыляемая вода |
Наружные изделия |
IPX4 |
Вода, разбрызгиваемая со всех направлений |
Автомобильные компоненты, корпуса |
IPX5 |
Струи воды |
Промышленные изделия, транспортные средства |
IPX6 |
Мощные струи воды |
Автомобильное и наружное оборудование |
IPX7 |
Временное погружение |
Водонепроницаемые устройства |
IPX8 |
Длительное погружение |
Применение под водой |
| IPX9K | Струи горячей воды под высоким давлением |
Автомобильные компоненты |
| ||
Каждый уровень защиты требует своего метода испытаний и конфигурации оборудования.
IPX1 и IPX2 имитируют лёгкое воздействие воды, вызванное капающим дождём или конденсатом.
IPX1:Поток воды 1 мм/мин, вертикальное капание, продолжительность испытания 10 минут.
IPX2:Поток воды 3 мм/мин, изделие наклоняется в четыре положения, каждое испытывается примерно 2,5 минуты.
Типичные применения: датчики, измерительные приборы, малые электронные устройства. Рекомендуемое оборудование —Камера каплепадения, которая обеспечивает контролируемое моделирование вертикально падающих капель воды.
IPX3 и IPX4 относятся к наиболее часто используемым испытаниям на водонепроницаемость для наружных и автомобильных изделий; они имитируют естественный дождь, брызги воды и обычное наружное воздействие.
IPX3 (распыляемая вода):Колеблющаяся распылительная трубка подаёт воду с расходом около 0,07 л/мин на отверстие, при углах распыления до 60° от вертикали. Применяется для наружных электротехнических изделий, осветительного оборудования и корпусов.
IPX4 (брызги воды):Аналогичный расход (~0,07 л/мин на отверстие), но вода подаётся с нескольких направлений с помощью колеблющейся трубки или системы форсунок непрерывно в течение заданного времени. Применяется для автомобильных компонентов, наружного оборудования и электрических корпусов.
Для этих испытанийКамера дождевого распылениядолжна обеспечивать равномерное распределение распыления и стабильную циркуляцию воды для воспроизводимых результатов.
Изделия, используемые на открытом воздухе или в транспортных средствах, могут подвергаться более сильному воздействию воды, чем обычный дождь: брызги от дороги, мойка автомобиля или промышленная очистка.
IPX5:Форсунка диаметром 6,3 мм подаёт воду с расходом 12,5 ± 0,625 л/мин с расстояния примерно 2,5–3 м. Используется для наружного оборудования, компонентов транспортных средств и промышленных изделий.
IPX6:Более крупная форсунка диаметром 12,5 мм подаёт значительно больший поток 100 ± 5 л/мин при более высоком давлении, чем при IPX5. Используется для автомобильной электроники, тяжёлого оборудования и наружной техники.
Надёжнаякамера IPX5/IPX6требует точного регулирования давления, стабильного потока воды и стабильной работы форсунок.
 |
 |
 |
| ||
Хотя IPX7 и IPX8 не являются традиционными испытаниями дождём, они входят в ту же систему защиты от воды по IEC 60529.
IPX7 (временное погружение):Погружение на глубину 1 метр на 30 минут — применяется для изделий, которые могут случайно упасть в воду.
IPX8 (длительное погружение):Условия (глубина, продолжительность, давление) определяются производителем исходя из реальных условий эксплуатации изделия. Используется дляоборудование для погружения в водуи специализированных электронных устройств.
|
 |
 |
IPX9K — одно из самых жёстких испытаний на водонепроницаемость, особенно в автомобильной промышленности; оно имитирует мойку под высоким давлением, очистку горячей водой и сильное воздействие воды.
Типовые параметры:
Температура воды: 80 °C ± 5 °C
Давление воды: примерно 8–10 МПа
Расход воды: 14–16 л/мин
Углы распыления: несколько направлений, включая 0°, 30°, 60° и 90°
Применяется для наружных деталей автомобиля, компонентов моторного отсека, компонентов электромобилей и деталей тяжёлой техники. Камера IPX9K должна обеспечивать точное регулирование воды под высоким давлением и надёжное управление температурой.
 |
 |
После того как определён требуемый стандарт, на окончательное решение влияют три практических фактора:
1. Требования к испытаниям— Подтвердите требуемую степень IP, действующий отраслевой стандарт и любые специфические требования заказчика к испытаниям. Изделие, требующее испытаний IPX4, нуждается в принципиально ином оборудовании, чем изделие, требующее IPX9K: эти уровни нельзя сравнивать по принципу «лучше/хуже» — это совершенно разные методы испытаний.
2. Размер изделия и испытательное пространство— Камера должна вмещать образцы требуемых размеров, учитывать требования к оснастке и обеспечивать достаточную зону распыления без ухудшения равномерности.
3. Объём испытаний помимо воды— Некоторым изделиям требуются только испытания на водонепроницаемость, другим также нужны испытания на пыль, песок или комбинированные испытания на температуру и влажность в рамках той же квалификации. В таком случае стоит выбрать поставщика с более широкими возможностями климатических испытаний, чтобы будущие требования к испытаниям не означали переход к новому поставщику с нуля.
Знание того, какая степень IP вам нужна, — это только половина решения. Вторая половина — способность конкретной камеры выполнять это испытание точно, воспроизводимо и без превращения в проблему для обслуживания. Вот что LIB закладывает в каждую линейку продукции для этого.
Большинству лабораторий, проводящих испытания в диапазоне IPX1–IPX6, в итоге требуется несколько единиц оборудования: камера каплепадения для IPX1/IPX2, колеблющаяся трубка для IPX3/IPX4 и установка струйных форсунок для IPX5/IPX6. Комбинированная испытательная камера LIB объединяет все три механизма в одном блоке, поэтому лаборатория может выполнять полную последовательность из шести уровней испытаний без смены оборудования и без увеличения занимаемой площади.
Помимо экономии пространства, в камере реализован ряд практических инженерных решений:
Замкнутая система рециркуляции воды с автодоливомзамкнутая система рециркуляции воды с автодоливом позволяет системе работать без участия оператора, снижая расход воды и энергии по сравнению с открытыми схемами.
Поворотный стол с регулируемой высотой и грузоподъёмностью 50 кгповоротный стол с регулируемой высотой и грузоподъёмностью 50 кг со встроенной наклонной плитой 15° выполняет испытание IPX2 в четырёх положениях без ручной переустановки, а размер платформы может быть адаптирован под более крупные образцы.
Полностью конструкция из нержавеющей стали SUS304противостоит коррозии при многократных циклах высокой температуры, высокой влажности и распыления — это существенное отличие по долговечности от окрашенной стали в камерах, работающих ежедневно.
Смотровое окно со встроенной светодиодной подсветкой и ручным стеклоочистителемпозволяет операторам визуально следить за ходом испытания и выявлять отказы в реальном времени, а не только после завершения цикла.
Встроенный источник питания на платформе для образцовпозволяет испытывать электронику под напряжением (во включённом состоянии) во время воздействия воды — это ближе к тому, как изделие действительно откажет (или не откажет) в реальных условиях, чем испытание в обесточенном состоянии.
Параметры испытаний соответствуют IEC 60529 для всех шести уровней: от скорости каплепадения 1 мм/мин для IPX1 до струи 100 ± 5 л/мин при 100 ± 5 кПа для IPX6, поэтому результаты можно непосредственно обосновать ссылкой на стандарт.
Испытание IPX9K не щадит оборудование: длительные циклы воды под высоким давлением и при высокой температуре изнашивают уплотнения, форсунки и нагревательные элементы быстрее, чем при любом другом испытании IP. Камера LIB IPX9K спроектирована именно с учётом таких нагрузок:
Подаёт воду с температурой до+88 °C и 8000–10 000 кПачерез четыре форсунки под несколькими углами распыления (0°, 30°, 60°, 90°), полностью соответствуя последовательности испытания IPX9K.
фильтруемая замкнутая система циркуляциис отдельными резервуарами и нагревательными элементами поддерживает стабильные давление, объём и температуру распыления при повторных циклах — это важно для получения стабильных и сопоставимых результатов от испытания к испытанию.
система управления с сенсорной панельюпозволяет операторам напрямую задавать давление, температуру и продолжительность, со встроенным контролем безопасности для защиты как оборудования, так и испытываемого образца.
Испытание погружением выглядит просто на бумаге, но предъявляет высокие требования к конструкции камеры: бак должен надёжно выдерживать давление на глубине, не протекая и не деформируясь в течение многих лет эксплуатации. Камера LIB IPX7/IPX8 решает эту задачу напрямую:
Настраиваемые бакиохватывают как IPX7 (1 м / 30 минут), так и имитируемые условия IPX8, эквивалентные глубине 50 м.
Стенки камеры из стали A3 толщиной 15 ммрассчитаны на выдерживание давления, эквивалентного глубине 50 м, без деформации, с коррозионно- и ударостойким наружным покрытием для длительного срока службы.
двухслойное силиконовое уплотнение— мягкий слой для равномерного контакта по неровным поверхностям и твёрдый слой для конструктивной целостности под давлением — спроектировано для устранения протечек при многократных циклах испытаний; именно в этом обычно первыми выходят из строя более дешёвые камеры погружения.
Комплексные средства безопасностиКомплексные средства безопасности: датчики уровня воды в реальном времени, встроенные детекторы утечки, автоматические клапаны сброса избыточного давления, опоры с возможностью крепления к полу для устойчивости и блокировки, предотвращающие открывание крышки во время испытания.
An интеллектуальный сенсорный контроллер на основе ПИД-регулированияобеспечивает точное управление давлением, временем и последовательностью циклов, с сохранением профилей испытаний для воспроизводимых результатов — поддерживая соответствие как IEC 60529, так и ISO 20653.
Помимо этих трёх линеек продукции, LIB также производит оборудование для автомобильных и военных стандартов, включая:
|
— для испытаний автомобильных компонентов в соответствии с японскими автомобильными требованиями |
— для подтверждения водонепроницаемости у поставщиков автомобильной промышленности |
— для испытаний наружных электрических корпусов на защиту |
|
— для имитации дождя в военных и суровых условиях эксплуатации |
— для испытаний на устойчивость к песку и пыли |

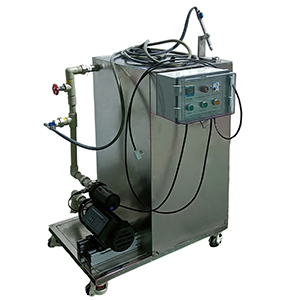

Установка для испытаний на водяные брызги по ГОСТ — для оценки устойчивости транспортных средств к водяным брызгам |
Размеры камеры, оснастка и испытательные функции могут быть полностью адаптированы под автомобильные, электронные, наружные и военные применения. Компания LIB производит оборудование для имитации окружающей среды с 2012 года, имеет сертификаты ISO9001 и CE и экспортирует продукцию более чем в 60 стран, предоставляя 3-летнюю гарантию и пожизненную техническую поддержку.
Может ли одна камера охватывать несколько уровней IP, или для каждого нужно отдельное оборудование?
Для IPX1–IPX6 комбинированная испытательная камера LIB объединяет камеру каплепадения, колеблющуюся трубку и систему струйных форсунок в одном блоке, поэтому все шесть уровней можно испытывать без смены оборудования. Испытания погружением IPX7/IPX8 и испытания горячей водой под высоким давлением IPX9K требуют отдельных камер из-за разных требований к баку и давлению.
Поддерживает ли LIB другие стандарты на водо- и пылезащиту помимо IEC 60529?
Да — LIB также производит оборудование для автомобильных стандартов (ISO 20653, JIS D 0203, GMW 16001), военных (MIL-STD-810) и наружных (UL50E) стандартов в соответствии с требованиями заказчика.
В чём разница между испытаниями IPX6 и IPX9K?
IPX6 использует мощные струи воды при нормальной температуре; IPX9K добавляет высокое давление (8000–10 000 кПа) и высокую температуру (до 88 °C), имитируя суровые условия автомобильной мойки, что также требует более долговечных уплотнений и нагревательных элементов в самой камере.
Как камера LIB IPX7/IPX8 избегает протечек при многократных циклах испытаний?
В баке используется двухслойное силиконовое уплотнение — мягкий слой для равномерного контакта и твёрдый слой для конструктивной целостности под давлением — в сочетании со стенками из стали A3 толщиной 15 мм, рассчитанными на давление, эквивалентное глубине 50 м.
Может ли LIB изготовить камеру под моё изделие?
Да — размер камеры, размеры поворотного стола для образцов (стандартная нагрузка до 50 кг), оснастка и испытательные функции могут быть адаптированы под размеры изделия, отраслевые требования и применимые стандарты.
Какую гарантию и обслуживание предоставляет LIB?
Гарантия 3 года, пожизненное техническое обслуживание и постоянная техническая поддержка.
От универсальной комбинированной испытательной камеры, охватывающей IPX1–IPX6, до системы высокого давления и высокой температуры IPX9K и усиленной стальной камеры погружения IPX7/IPX8 — LIB строит каждую линейку продукции вокруг конкретных инженерных задач соответствующего испытания, а не создаёт универсальный распылительный ящик на все случаи.
Свяжитесь с LIB, чтобы обсудить ваши требования к испытаниям на водонепроницаемость и найти подходящую камеру дождевания для вашей задачи.
