Резиновые и эластомерные материалы широко используются в автомобильных уплотнительных системах, изоляции кабелей, промышленных шлангах и компонентах аэрокосмической техники. Однако одним из наиболее разрушительных факторов окружающей среды, влияющих на эксплуатационные свойства резины, являетсявоздействие озона.
Даже в чрезвычайно низких концентрациях в атмосфере озон может вызывать поверхностное растрескивание, охрупчивание и последующее разрушение эластомерных материалов под механическим напряжением. Вот почему испытания на озоностойкость стали важнейшей частью квалификации материалов и обеспечения качества.
Стандартизированный метод, описанный вASTM D1149широко используется для оценки стойкости резиновых материалов к озонному растрескиванию в условиях статической или динамической деформации.
Типичные условия испытаний включают:
Концентрация озона: 10–500 pphm (частей на сто миллионов)
Диапазон температур: от 20°C до 60°C (в зависимости от требований к материалу)
Относительная влажность: опционально контролируемая среда (зависит от модели)
Воздушный поток: непрерывная циркуляция для равномерного распределения озона
Для точного моделирования реальных условий старения требуется профессиональнаяозоновая испытательная камера. В отличие от универсальных климатических камер, озоновая камера должна обеспечивать:
Точный контроль концентрации озона
Равномерное распределение газа
Стабильную температуру и воздушный поток
Безопасную вытяжку и защиту от утечек
Именно здесь передовыесистемы озоновых испытательных камер от LIB industryиграют решающую роль в испытаниях надежности материалов.
Суть озоновых испытаний заключается в том, как резиновый образец подвергается механическому напряжению во время воздействия. Согласно ASTM D1149, используются два основных метода:статическая деформация and динамическая деформация.
Понимание разницы между этими двумя методами необходимо для выбора правильной конфигурации испытаний.
При испытаниях со статической деформацией резиновый образец растягивается до фиксированного удлинения и выдерживается при этой постоянной деформации в течение всего испытания.
Типичные параметры:
Уровни деформации: 10%, 20%, 25%, до 35% (в зависимости от спецификации материала)
Продолжительность воздействия: от 48 до 168 часов или дольше
Условия напряжения: постоянная механическая деформация
Ключевые характеристики:
Стабильное напряженное состояние
Высокая повторяемость
Подходит для сравнительной оценки материалов
Меньшая сложность системы
Преимущества:
Отличная консистентность для оценки годен/не годен
Идеально подходит для скрининга материалов на стадии НИОКР
Более низкие требования к обслуживанию оборудования
Статические испытания широко используются на ранних стадиях разработки материалов и проверки соответствия требованиям.
Динамические испытания вводят циклическую деформацию во время воздействия озона. Образец постоянно растягивается и сжимается, имитируя реальные условия эксплуатации.
Типичные параметры:
Частота: 0,5–2 Гц (общепринятый промышленный диапазон)
Амплитуда деформации: 5%–30% циклическая деформация
Тип движения: синусоидальное или линейное возвратно-поступательное движение
Ключевые характеристики:
Имитирует реальную механическую усталость
Сочетает озонное старение + циклическое механическое напряжение
Более высокая реалистичность моделирования условий эксплуатации
Преимущества:
Более точный прогноз эксплуатационных характеристик
Идеально подходит для автомобильной и промышленной техники
Фиксирует поведение распространения усталостных трещин
Динамические испытания особенно важны для компонентов, подвергающихся непрерывному движению, таких как автомобильные уплотнители, резиновые детали подвески и гибкие кабельные системы.
| Характеристика | Статическая деформация | Динамическая деформация |
|---|---|---|
| Тип деформации | Постоянная | Циклическая |
| Движение | None | Возвратно-поступательное (вперед-назад) |
| Уровень моделирования | Базовое воздействие | Реалистичная усталость |
| Сложность | Low | High |
| Применение | Скрининг материалов | Прогнозирование срока службы |
| Требования к оснастке | Стандартные зажимы | Оснастка с приводом движения |
Выбор правильного метода зависит от конечного применения материала и цели испытаний.
Испытания со статической деформацией подходят для:
Разработки рецептур полимеров
Сравнительных исследований материалов
Сертификационных испытаний по ASTM D1149
Контроля качества в производственных партиях
Они обычно используются в лабораториях, где приоритет отдается повторяемости и эффективности, а не точности моделирования реальных условий.
Испытания с динамической деформацией рекомендуются для:
Автомобильных уплотнительных систем (дверные, оконные уплотнители)
Изоляции кабелей и гибкой проводки
Эластомерных компонентов аэрокосмической техники
Высоконадежных промышленных резиновых деталей
Если применение связано с непрерывным движением или вибрацией, динамические испытания дают значительно более реалистичный прогноз отказов.
При выборе системы озоновой испытательной камеры инженерам следует оценивать:
Диапазон концентрации озона: 10–500 pphm
Точность контроля: ±5% или лучше
Стабильность температуры: рекомендуется ±0,5°C
Диапазон деформации: регулируемый 5%–35%
Вместимость образцов: типично 16–48 образцов
Равномерность циркуляции воздуха
Долговечность оснастки при воздействии озона
Эти параметры напрямую влияют на повторяемость испытаний и достоверность данных.

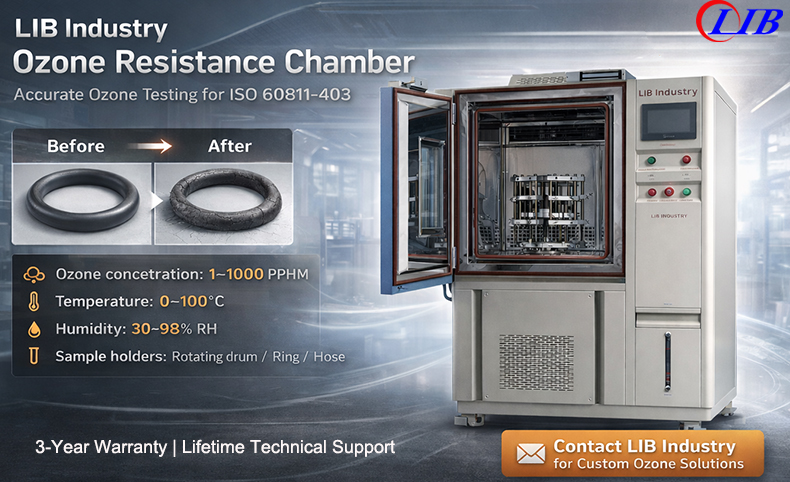

LIB industryразрабатывает современные озоновые испытательные камеры, спроектированные специально для соответствия ASTM D1149 и долгосрочных испытаний долговечности эластомерных материалов.
 |
Диапазон температур |
0℃ ～ +100 ℃ |
Колебания температуры |
± 0,5 ℃ |
|
Отклонение температуры |
± 2,0 ℃ |
|
Диапазон влажности |
30% ~ 98% RH |
|
Отклонение влажности |
± 2,5% RH |
|
Скорость охлаждения |
От окр. среды до 0℃ за 20 мин. |
|
Концентрация озона |
1～1000 PPHM |
|
Скорость вращения держателя образцов |
0~10 об/мин |
|
Скорость воздушного потока |
0 ~ 60 л/мин |
|
Растяжение зажимов |
5%～35% |
Система концентрации озона использует генератор коронного разряда с замкнутым контуром управления.
Ключевые характеристики:
Диапазон концентрации озона: 10–500 pphm (возможна настройка на более высокие диапазоны)
Точность контроля: ±5%
Мониторинг озона в реальном времени с помощью УФ-абсорбционного датчика
Система автоматической обратной связи
Это обеспечивает стабильные и воспроизводимые условия воздействия на протяжении длительных циклов испытаний.
Стабильные условия окружающей среды критически важны для точных озоновых испытаний.
Диапазон температур: от 0°C до 60°C (настраивается)
Стабильность температуры: ±0,5°C
Система циркуляции воздуха: равномерное распределение озона
Внутренняя часть камеры: коррозионно-стойкая конструкция из нержавеющей стали SUS304
Система воздушного потока обеспечивает однородную концентрацию озона во всем испытательном пространстве, предотвращая локальные отклонения концентрации.
Озон — высокореактивный и опасный газ. Поэтому конструкция безопасности имеет важнейшее значение.
Озоновые камеры LIB включают:
Систему обнаружения утечки озона
Автоматическую систему вытяжки и нейтрализации
Блокировку двери для обеспечения безопасности
Механизм аварийного отключения
Эти системы обеспечивают безопасную работу в лаборатории даже в условиях испытаний с высокой концентрацией.
Одним из наиболее критичных, но часто недооцениваемых компонентов озоновых испытаний является система зажимов для образцов. Плохая конструкция оснастки может привести к неточному приложению деформации и недостоверным результатам испытаний.
LIB industry предлагает высокогибкую настройку оснастки как для статических, так и для динамических систем испытаний.
Зажимы с фиксированным удлинением
Регулируемый диапазон деформации: 10%–35%
Конфигурация для нескольких образцов: 16 / 24 / 48 позиций
Антикоррозионные материалы: SUS316, алюминиевый сплав, покрытия из PTFE
Эти зажимы обеспечивают стабильную долговременную деформацию без проскальзывания.
Для динамических испытаний LIB предоставляет системы с электроприводом и возвратно-поступательным движением:
Диапазон частот: 0,5–2 Гц с регулировкой
Синхронная система движения для нескольких образцов
Опции линейного или синусоидального движения
Компоненты высокой прочности для непрерывной работы
Эта система позволяет точно моделировать реальные условия циклического напряжения при воздействии озона.
|
|
 |
 |
LIB предлагает полностью индивидуальное проектирование оснастки в соответствии с требованиями заказчика:
Нестандартная геометрия образцов (полоски, трубки, листы)
Специальные зажимные конструкции для конкретных применений
Индивидуальные траектории деформации (линейное / изогнутое движение)
Отраслевые разработки для автомобильной, кабельной промышленности и железнодорожного транспорта
Такая гибкость гарантирует, что системы испытаний соответствуют реальным условиям применения, а не общим лабораторным предположениям.
Озонное старение является одним из самых агрессивных механизмов деградации, воздействующих на резиновые и эластомерные материалы. Выбор правильного подхода к испытаниям в соответствии сASTM D1149имеет важное значение для получения значимых и прогнозируемых данных о характеристиках материалов.
Испытания на статическую деформацию идеальны для сравнения материалов и подтверждения соответствия стандартам
Испытания на динамическую деформацию необходимы для реального прогнозирования срока службы
В конечном счете, точность ваших результатов зависит не только от условий испытаний, но и от качества испытательной системы, конструкции оснастки и прецизионности контроля окружающей среды.
Благодаря передовым инженерным разработкамLIB industryлаборатории могут достичь высокостабильного контроля концентрации озона, точного приложения деформации и настраиваемых систем оснастки, адаптированных к разнообразным промышленным применениям.
Наиболее распространенным условием испытания являетсяконцентрация озона 50 ± 5 pphm at 40°C ± 2°C. Некоторые автомобильные спецификации могут требовать100 pphmили выше. Озоновые испытательные камеры LIB поддерживают диапазон концентрации1–1000 pphm.
Да. ASTM D1149 разрешает испытания готовых изделий и компонентов нестандартной формы. LIB может изготовить на заказ оснастку для уплотнительных колец, прокладок, шлангов, кабельных оболочек и других нестандартных образцов, чтобы обеспечить точный контроль деформации.
Стандартная частота динамических испытаний обычно составляет0,5 Гц (30 циклов/мин). Чрезмерная частота может привести к выделению тепла, в то время как низкая частота может неадекватно моделировать условия усталости. Серво-система LIB поддерживает точность частоты в пределах±0,05 Гц.
LIB предоставляет3-летнюю гарантию and пожизненную техническую поддержку. Заказчики получают быструю техническую поддержку, удаленное устранение неисправностей, поддержку запасными частями и непрерывное послепродажное обслуживание на протяжении всего жизненного цикла оборудования.
Да. LIB может сконфигурировать озоновые испытательные камеры со статической оснасткой, динамической оснасткой или сменными системами, позволяя одной камере поддерживать несколько методов испытаний по ASTM D1149.
