Многие окрашенные металлические поверхности выглядят безупречно при плановом осмотре, однако под слоем покрытия уже может распространяться коррозия. Это явление, известное какнитевидная коррозияразвивается в виде нитевидных волокон под краской, порошковыми покрытиями или другими защитными слоями, чаще всего на алюминиевых и стальных основаниях.
В отличие от равномерной коррозии, которая равномерно поражает поверхность, или питтинговой коррозии, образующей локальные язвы, нитевидная коррозия распространяется горизонтально под покрытием, образуя червеобразный узор. Поскольку на ранних стадиях покрытие часто остается визуально целым, повреждения могут оставаться незамеченными до тех пор, пока не станут явными потеря адгезии, образование пузырей или разрушение покрытия.
Для производителей в автомобильной, аэрокосмической и электронной промышленности поддержание целостности покрытия имеет решающее значение. Компания LIB Industry предлагает комплексное решение для тестирования нитевидной коррозии, которое объединяеттестер нитевидной коррозииикамера постоянной температуры и влажности, предоставляя точный и воспроизводимый метод выявления скрытых рисков коррозии до того, как они поставят под угрозу надежность продукции.
Нитевидная коррозия не возникает случайно. Она развивается, когда под покрытием одновременно присутствуют определенные условия окружающей среды и состояние подложки.
Фактор |
Типовое требование |
Относительная влажность |
>75% RH |
Температура |
20–40°C |
Загрязняющие вещества |
Хлориды, сульфаты |
Наличие кислорода |
Необходимо |
Дефекты покрытия |
Царапины, точечные отверстия, края |
Электрохимические различия между анодными и катодными зонами под покрытием приводят к распространению коррозионных нитей, постепенно разрушая как металлическую подложку, так и адгезию покрытия. Традиционные стандартные испытания в солевом тумане сами по себене могутвоспроизводят этот направленный рост — что делает необходимым использование специализированных сред для моделирования.
Одна из главных проблем, связанных с нитевидной коррозией, заключается в том, что она часто остается скрытой на ранних стадиях развития. Поверхностные покрытия могут выглядеть неповрежденными, в то время как под ними продолжает распространяться коррозия.
По мере развития коррозии становятся заметны несколько характерных признаков:
Тонкие нитевидные волокна под покрытием
Светло-коричневые, серые или белые следы коррозии
Паутинообразные узоры, расходящиеся от царапин или открытых краев
Локальное отслаивание покрытия или потеря адгезии
Поскольку коррозия развивается под покрытием, а не на поверхности, визуальный осмотр сам по себе может не выявить истинный масштаб повреждений. К тому времени, когда дефекты покрытия становятся видны, уже может произойти значительное разрушение.
По этой причине производители все чаще полагаются на ускоренные испытания на нитевидную коррозию при разработке продукции, квалификации поставщиков и программах валидации покрытий.
Влияние нитевидной коррозии выходит далеко за рамки косметического вида. По мере распространения коррозии под покрытием снижается прочность адгезии, и защитный барьер становится менее эффективным.
В автомобильной промышленности окрашенные алюминиевые кузовные панели, декоративные элементы и колеса постоянно подвергаются воздействию влаги, дорожной соли и изменяющихся погодных условий. Нитевидная коррозия может привести к дефектам покрытия, которые влияют как на внешний вид, так и на долговечность.
Производители аэрокосмической отрасли сталкиваются с аналогичными проблемами. Конструкции самолетов часто эксплуатируются во влажных и подверженных влиянию морской среды условиях, где защитные покрытия должны обеспечивать надежную долговременную защиту от коррозии.
Производители электроники также зависят от целостности покрытий. Наружные шкафы, оборудование связи и промышленные корпуса требуют долговечных покрытий, способных выдерживать суровое воздействие окружающей среды.
Отрасль |
Типичные компоненты |
Автомобильная |
Кузовные панели, колеса, декоративные детали |
Аэрокосмическая |
Алюминиевые обшивки, окрашенные конструкции |
Электроника |
Наружные корпуса, шкафы |
Лакокрасочная промышленность |
Квалификация красок и покрытий |
Исследовательские лаборатории |
Изучение механизмов коррозии |
Поскольку традиционные испытания в солевом тумане не могут полностью воспроизвести рост нитей под покрытиями, специализированные испытания на нитевидную коррозию обеспечивают более реалистичную оценку характеристик покрытия в условиях, приближенных к эксплуатационным.
Тестер нитевидной коррозии не является единой камерой. Это система тестирования, которая воспроизводит полный процесс коррозии в два контролируемых этапа.
На первом этапе используется камера солевого тумана для инициирования коррозионной активности в местах дефектов покрытия. На втором этапе используется камера температуры и влажности для создания условий окружающей среды, необходимых для роста нитей.
Такой двухсистемный подход точно имитирует реальные условия, способствующие нитевидной коррозии, и позволяет инженерам оценить, как покрытия ведут себя в течение длительных периодов воздействия.
Подготовка образцов и нанесение царапин
Воздействие солевого тумана
Перенос в камеру кондиционирования влажности
Рост и распространение нитей
Периодический осмотр и оценка
Окончательная оценка и отчетность
Этот процесс широко используется для квалификации покрытий, разработки продукции и проверки на соответствие стандартам, таким как SAE J2635.
Цель первого этапа — инициировать коррозию в намеренно созданных дефектах покрытия.
Перед испытанием на окрашенные металлические панели наносятся контролируемые линии, имитирующие царапины или повреждения покрытия, которые могут возникнуть при эксплуатации продукта. Эти дефекты создают точки проникновения влаги и коррозионных загрязнений.
Затем образцы подвергаются воздействию среды CASS (солевой туман с уксусной кислотой и медью), которая способствует началу коррозии в тщательно контролируемых условиях.
 |
 |
Состав раствора CASS:NaCl 50 г/л, CuCl₂ 0,26 г/л, pH 3,1–3,3(доведено ледяной уксусной кислотой)
Объем осаждения:80 см², 1–2 мл/ч
Температура:50°C
Время воздействия:6 часов
Стандарт:SAE J2635

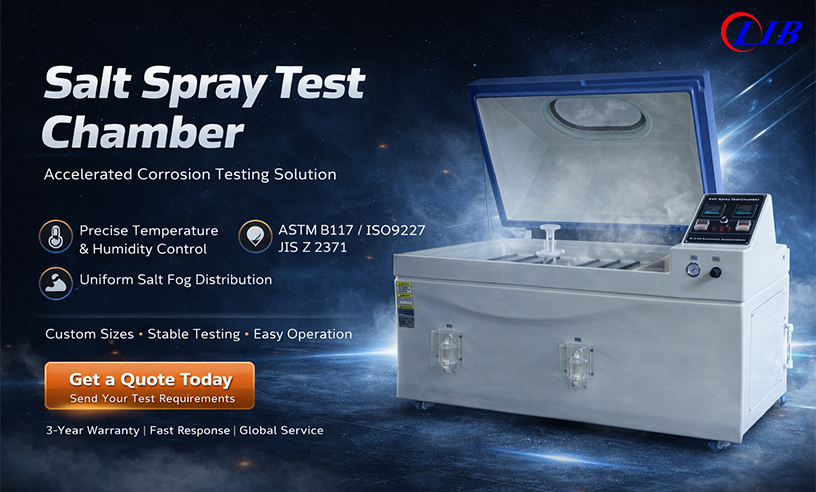

Name |
Камера солевого тумана |
|||
Модель |
S-150 |
S-250 |
S-750 |
S-010 |
Внутренний объем (л) |
110 |
320 |
410 |
780 |
Диапазон температур |
Окружающая ~ +60°C |
|||
Колебания температуры |
±0,5°C |
|||
Отклонение температуры |
±2,0°C |
|||
Диапазон влажности |
95–98% RH |
|||
Осаждение солевого тумана |
1–2 мл/80см²·ч |
|||
Тип распыления |
Непрерывное / Периодическое |
|||
| ||||
Ключевые преимущества тестера нитевидной коррозии:
Прецизионная система управления – температура ±0,5°C, влажность ±2% RH обеспечивает воспроизводимые и надежные условия испытаний
Коррозионно-стойкая конструкция –Усовершенствованный стеклопластиквнутреннее рабочее пространство для долговечности
Гибкая загрузочная способность – несколько держателей образцов для2D и 3D образцов,поддержки одновременных испытаний
Соответствие стандартам –ASTM B117, ISO9227, SAE J2635
После воздействия солевого тумана образцы переносят в камеру температуры и влажности, где контролируемые условия окружающей среды способствуют росту нитей под покрытием.
Высокий уровень влажности обеспечивает влагу, необходимую для распространения коррозии, а повышенная температура ускоряет коррозионный процесс. Образцы обычно располагают под углом 45°, чтобы обеспечить равномерное воздействие.
В течение цикла испытаний инженеры отслеживают развитие коррозионных нитей и оценивают характеристики покрытия на основе длины, плотности и характера распространения нитей.
Параметры:
Температура:65 ±1°C
Относительная влажность:85 ±3% RH
Угол наклона:45°
Циркуляция воздуха:6–24 м/мин
Общее время воздействия:672 часа
Интервал осмотра:Каждые 168 часов
Обработка во время осмотра:Не более 15 минутвне камеры постоянной температуры и влажности
Наблюдение и оценка: Рост нитей измеряется по длине, плотности и направлению распространения с помощью визуальной оценки или анализа цифровых изображений.

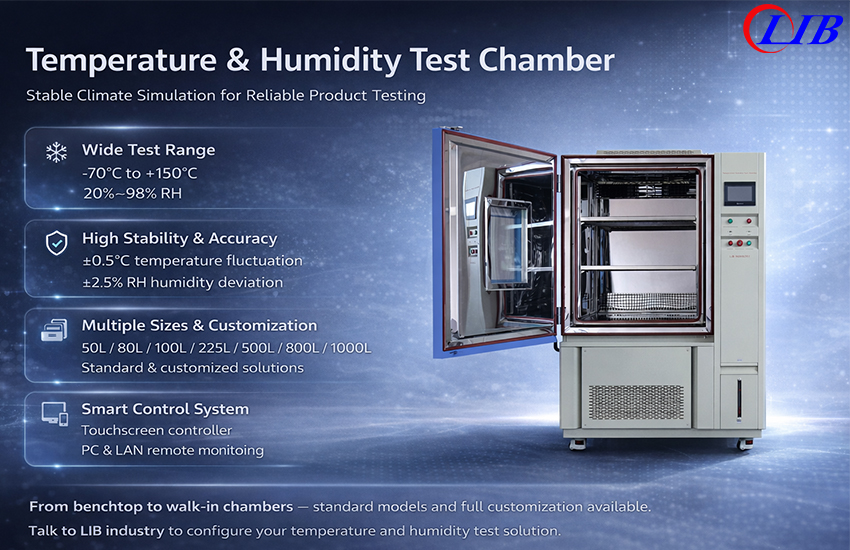

Name |
Камера температуры и влажности |
Модель |
TH-100 TH-150 TH-225 TH-500 TH-800 TH-1000 |
Внутренний объем |
100 л / 150 л / 225 л / 500 л / 800 л / 1000 л |
Диапазон температур |
Тип A: -20°C ~ +150°C Тип B: -40°C ~ +150°C Тип C: -70°C ~ +150°C |
Колебания температуры |
± 0,5 ℃ |
Отклонение температуры |
± 2,0 ℃ |
Диапазон влажности |
20% ~ 98% RH |
Отклонение влажности |
± 2,5% RH |
Скорость охлаждения |
1 ℃/мин |
Скорость нагрева |
3 ℃/мин |
| Материал внутренней камеры | Нержавеющая сталь SUS304 |
 | |
Выбор подходящей системы тестирования зависит от размера образцов, частоты испытаний и требований к производительности лаборатории.
Небольшие исследовательские лаборатории могут отдавать приоритет компактным размерам оборудования, в то время как поставщики автомобильной промышленности и независимые испытательные центры часто нуждаются в более крупных камерах, способных одновременно обрабатывать несколько испытательных панелей.
Применение |
Камера солевого тумана |
Камера температуры и влажности |
Университет и исследовательская лаборатория |
S-150 |
TH-100 |
Производитель покрытий |
S-250 |
TH-225 |
Автомобильный поставщик |
S-750 |
TH-500 TH-800 |
Независимый испытательный центр |
S-010 |
TH-1000 |
Комплексное решение для испытаний обеспечивает согласованные условия на протяжении этапов инициирования коррозии и роста нитей, повышая воспроизводимость испытаний и уверенность в оценке характеристик покрытия.
Нитевидная коррозия — это скрытая, но потенциально разрушительная форма подпленочной коррозии, которая может значительно снизить эффективность покрытия и долговечность продукта. Поскольку коррозия развивается под внешне неповрежденным покрытием, лабораторные испытания часто являются единственным надежным методом оценки стойкости до начала эксплуатации изделий.
Сочетая воздействие солевого тумана с контролируемой температурой и влажностью, производители могут точно воспроизвести условия, способствующие нитевидной коррозии, и оценить характеристики покрытия в ускоренных условиях.
Комплексное решение LIB Industry для испытаний на нитевидную коррозию объединяет камеры солевого тумана серии S и камеры температуры и влажности серии TH, обеспечивая надежные, воспроизводимые и соответствующие стандартам испытания для автомобильной, аэрокосмической, электронной промышленности и производства покрытий.
LIB Industry может предоставить:
✓ Камера солевого тумана
✓ Камера температуры и влажности
✓ Индивидуальные держатели образцов
✓ Поддержка по установке и обучению
✓ Руководство по методике испытаний
✓ Глобальное послепродажное обслуживание
Отправьте нам размеры образцов, стандарт испытаний и ежедневный объем тестирования. Наши инженеры порекомендуют подходящую конфигурацию и предоставят индивидуальное предложение в течение 1–3 часов.
Гарантия 3 года | Пожизненная техническая поддержка | Быстрое реагирование инженеров
