JESD22-A104 температурный велосипедный тестЯвляется широко признанным стандартом, установленнымДжелекОценить тепловую надежность полупроводниковых приборов.
ЭтотИспытание теплового циклаМетод имитирует реальные условия, в которых могут возникнуть компоненты, от циклов включения питания до колебаний температуры окружающей среды. Он усиливает корпус, паяные соединения и внутренние соединения, многократно переходя между высокими и низкими температурами. Цель состоит в том, чтобы обнаружить потенциальные сбои, такие как растрескивание, расслоение или ухудшение электрических характеристик, прежде чем продукт выйдет на рынок.
Проведение надлежащегоИспытание температурного циклаГарантирует, что ваши устройства поддерживают производительность, продлевают срок службы продукта и соответствуют отраслевым стандартам. Для инженеров, использующих высококачественныйТепловая велосипедная камераИз индустрии LIBНеобходим для точного воспроизведения JESD22-A104 условий и достижения надежных результатов.
Несмотря на следование стандарту, многие продукты терпят неудачуТемпературные велосипедные тестыИз-за ограничений оборудования или неправильных настроек тестирования. К наиболее распространенным причинам относятся:
Недостаточные ставки рампы: Если температура изменяется слишком медленно, это может не создать напряжения, необходимого для выявления потенциальных сбоев.
Плохое единообразие температуры: Неровный воздушный поток или нестабильная работа камеры могут привести к неточным результатам.
Увеличенное время задержки: Чрезмерно долгое или короткое удержание высокой/низкой температуры может исказить результаты теста.
Неточные системы управления: Нестабильный контроль температуры или отложенные переходы ставят под угрозу достоверность теста.
Отсутствие отслеживания данных: Без надлежащего ведения журнала неудачные циклы могут остаться незамеченными, что затрудизирует проверку соответствия.
Стандарт JESD22-A104 определяет несколько критических параметров дляИспытание теплового цикла:
Диапазон температур: Обычно от-40 ° C до 125 ° C для коммерческих устройств или от-55 ° C до 150 ° C для промышленного применения.
Скорость рампы: Обычно 5 ° C/мин или быстрее для создания реалистичного теплового напряжения.
Время выдержки: Минимум 10 минут при высоких и низких температурах для полного расширения и сжатия материала.
Количество циклов: Часто 100, 500 или 1000 циклов в зависимости от требований к надежности.
Контролируемая циркуляция воздуха: Обеспечивает равномерное распределение температуры по всем образцам.
Высокое качество.Тепловая велосипедная камераСпроектирован так, чтобы соответствовать или превосходить эти параметры, гарантируя, что вашЦиклическая проверка температурыДает точные, воспроизводимые и соответствующие стандартам результаты.
Когда дело доходит до прохожденияJESD22-A104 температурный велосипедный тест, Качество вашегоКамера температурного циклаИз индустрии LIBМожет иметь все значение. Нанаградная камера проектирована для того чтобы не как раз соотвествовать, а превысить стандартные, обеспечивающ что каждый цикл теста точен, репетатабле, и полно уступчив. Вот как высокопроизводительное решение гарантирует надежные результаты:
Модель | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Объем интерьера | 100л | 225л | 500л | 800л | 1000л |
Тепловая нагрузка | 1000 Вт | ||||
Диапазон температур | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Колебания температуры | ± 0,5 ℃ | ||||
Отклонение температуры | ± 2,0 ℃ | ||||
Скорость охлаждения | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (подгонянное)/минута | ||||
Скорость нагрева | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (подгонянное)/минута | ||||
Контроллер | Программируемый цветной контроллер сенсорного ЖК-экрана, многоязычный интерфейс, Ethernet , USB | ||||
Система охлаждения | Механическая компрессионная холодильная система, экологически чистый хладагент | ||||
 | |||||
Поддерживает экстремальные диапазоны отОт-70 ° C до 180 ° C, Охватывающий все JESD22-A104 условия для коммерческих, промышленных и высоконадежных приложений.
Гарантирует, что даже компоненты, подвергшиеся воздействию суровых автомобильных, аэрокосмических или военных условий, будут точно протестированы.
Поддерживает стабильные температуры выдержки для имитации реальных тепловых нагрузок и предотвращения неточных результатов.
Обеспечивает стандарт5 ° C/минСкорость нарастания, с дополнительными обновлениями до10 ° C/мин или быстрее.
Быстрые переходы температур ускоряют обнаружение отказов в паяных соединениях, интерфейсах пакета, и внутренних соединениях.
Двойные системы рефрижерации гарантируют быстрые, равномерные изменения температуры без превышения или задержки.
Усовершенствованная конструкция воздушного потока обеспечиваетЕдинообразие температуры ± 0,5 ° КПо всем позициям выборки.
Устраняет горячие точки и холодные зоны, гарантируя, что каждая часть тестовой партии испытывает один и тот же тепловой цикл.
Высокоточное ПИД-регулирование гарантирует стабильные повторяемые циклы, уменьшая вариабельность между испытаниями.
Поддерживает1000 программируемых циклов, Позволяя инженерам устанавливать пользовательские профили, соответствующие конкретным условиям JESD22-A104.
Автоматизированные последовательности уменьшают человеческую ошибку и сохраняют значительное время испытания.

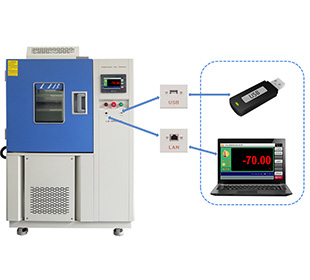

Встроенные функции регистрации и экспорта данных обеспечиваютЗаписи, готовые к аудиту, Обеспечение прослеживаемости и соответствия для обеспечения качества.
Камеры могут быть адаптированы по размеру для размещения различных типов образцов, от небольших пакетов IC до крупных сборок автомобильной электроники.
Дополнительные аксессуары, включая специализированные приспособления и интеграцию датчиков, позволяют проводить испытания в точных реальных условиях.
Усовершенствованные программные интерфейсы позволяют осуществлять удаленный мониторинг и управление, обеспечивая бесперебойную работу тестов даже без присмотра.
|
|
|
| Надежная рабочая комната | Отверстие кабеля | Дистанционное управление |
Тесты циклической температуры жизненно важны в нескольких областях:
Полупроводники:Обнаружение трещин, расслоения и сбоев соединений.
Автомобильная электроника:Предварительная проверка компонентов AEC-Q100 в экстремальных условиях.
Паяные соединения печатной платы:Оцените усталостную стойкость припоя.
Бытовая электроника:Обеспечьте надежную работу при суточных изменениях температуры.
Военный & аэрокосмический:Проверьте компоненты высокой надежности для работы в суровых условиях.
Все эти приложения полагаются на точные, автоматизированные и высокопроизводительные камеры термического цикла.
Интегрируя эти функции,Высокопроизводительная камера для термоциклирования от LIB-индустрииГарантирует, что вашТемпературные велосипедные тестыПовторять стрессовые условия, требуемыеJESD22-A104. Это не только гарантирует точные результаты, но и ускоряет валидацию продукта, снижает риск отказа в полевых условиях и повышает общую надежность устройства.
Выбор камеры с этими возможностями получаетсяИспытание теплового циклаОт потенциального узкого места до оптимизированного, надежного и повторяемого процесса-дает инженерам уверенность в том, что их компоненты пройдутJESD22-A104Каждый раз.
Многие инженеры путаютИспытания термического циклаСТепловые ударные испытания, Но они принципиально разные:
Особенность | ||
Контроль температуры | Постепенное нарастание-вверх/вниз между высокими и низкими температурами | Быстрая передача между экстремальными температурами |
Фокус | Материальный стресс и долгосрочная надежность | Внезапная устойчивость к стрессу и немедленное обнаружение сбоев |
Типичное использование | JESD22-A104 соответствие требованиям, тестирование надежности устройства | Экстремальные стресс-тесты для компонентов высокого риска |
| Тариф пандуса | 5-10 ° C/мин (настраиваемый) | Мгновенный переход между зонами |
 |
| |
 | ||
JESD22-A104Стандарт специально требуетКонтролируемое испытание теплового цикла, А не ударное испытание. Использование правильно настроенногоТепловая велосипедная камераОбеспечивает соответствие требованиям и защищает ваши устройства от скрытых сбоев.
ПрофессиональныйТепловая велосипедная камераОт индустрии LIB обеспечивает:
Гарантия 3 годаПокрытие основных компонентов
Пожизненная техническая поддержкаДля установки, обслуживания и обучения
Выделенные индивидуальные решенияВ соответствии с вашими требованиями к продукту и лаборатории
Глобальная установка и сервисная поддержкаДля бесперебойной работы
✅️Свяжитесь с индустрией LIB сегодня вInquiry@libtestchamber.comЧтобы узнать, как наше оборудование для термоциклирования может помочь вашим устройствам уверенно пройти тест на цикличность температуры JESD22-A104.
