При выбореКамера быстрой смены температуры для авиационно-космической отраслидля испытаний авионики под нагрузкой, температурный диапазон и объем камеры являются лишь базовыми соображениями. Современные системы авионики, включая бортовые компьютеры, модули связи, радиолокационные блоки и оборудование управления питанием, выделяют тепло во время работы. Поэтому камера должна не только имитировать экстремальные температурные среды, но и отводить тепло от включенных испытываемых образцов, поддерживая требуемую скорость изменения температуры.
Подходящая камера быстрой смены температуры должна оцениваться на основе реального профиля испытаний, включая тепловыделение ИУ, требования к скорости изменения температуры, характеристики воздушного потока, холодопроизводительность и стандарты квалификации для авиационно-космической отрасли.
LIB industry разрабатывает индивидуальные камеры быстрой смены температуры для электроники авиационно-космического назначения и испытаний на надежность, помогая инженерам проверять характеристики изделий в условиях, близких к реальным.
Испытания авионики под напряжением сложнее испытаний пассивных компонентов, поскольку само оборудование становится источником тепла во время работы.

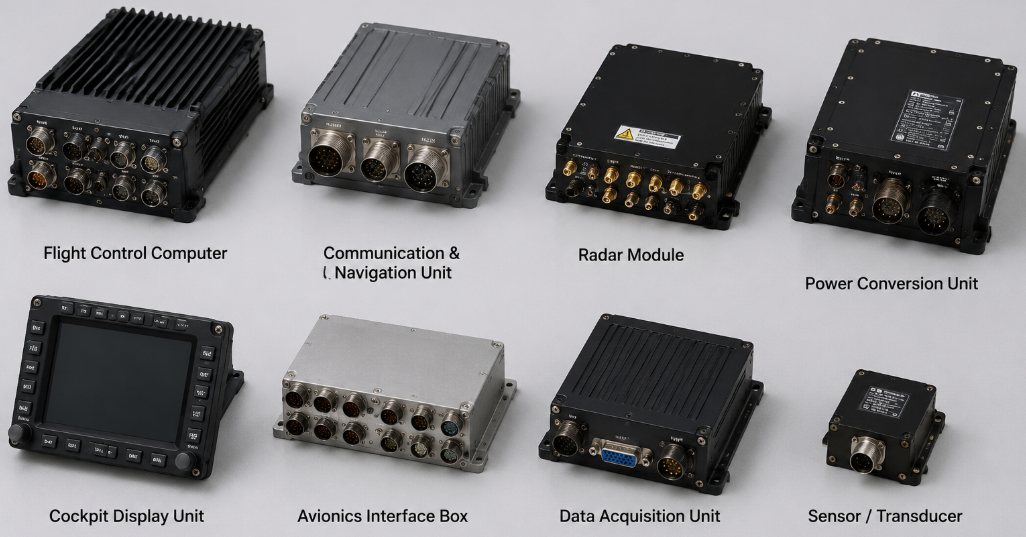

Включенный бортовой компьютер или электронный блок управления может выделять разное количество тепла в зависимости от загрузки процессора, состояния связи, эффективности преобразования энергии и условий эксплуатации. При снижении температуры тепло, выделяемое ИУ, напрямую влияет на холодопроизводительность камеры.
Общая тепловая нагрузка обычно складывается из трех составляющих: теплоемкость ИУ и оснастки, непрерывное тепловыделение работающей электроники и энергия, необходимая для изменения температуры изделия за заданное время.
Это означает, что камера, достигающая -40°C в пустом состоянии, может не обеспечить такой же динамики перехода температуры при испытании запитанного блока авионики.
Для авиационно-космических применений выбор камеры должен основываться на реальных условиях нагруженного тестирования, а не только на опубликованных характеристиках пустой камеры.
.webp)
Как определить требования к быстрой смене температуры для авиационно-космических испытанийПеред приобретением камеры быстрой смены температуры инженеры должны четко определить полный профиль испытаний. Диапазон температур, скорость изменения температуры, время выдержки, состояние изделия, конструкция оснастки и критерии приемки – все это влияет на окончательную конфигурацию камеры.
Температуру воздуха в камере и температуру ИУ следует рассматривать отдельно. Крупный алюминиевый корпус или сборка с высокой плотностью могут потребовать дополнительного времени для достижения теплового равновесия. Поэтому заказчики должны определить, начинается ли период выдержки, когда камера достигает заданной температуры, или когда датчики температуры ИУ стабилизируются.
Скорость изменения температуры – еще один критический фактор. Камера с номинальной скоростью 10°C/мин в пустом состоянии может не обеспечить такую же производительность с запитанной системой авионики, тяжелой оснасткой и кабельными соединениями.
Например, более осмысленным требованием будет:
«Средняя скорость охлаждения воздуха в камере 10°C/мин от +70°C до -40°C с включенным ИУ, выделяющим тепловую нагрузку 800 Вт».
Такая спецификация позволяет поставщикам оценить реальную холодопроизводительность, а не просто сравнивать номинальные параметры.
Для авиационно-космической квалификации также необходимо учитывать требуемый стандарт. Раздел 5 стандарта RTCA DO-160G определяет требования к изменению температуры для бортового оборудования, а метод 503.7 MIL-STD-810H охватывает испытания, связанные с тепловым ударом. Окончательная конфигурация камеры зависит от требуемой процедуры, температурного профиля и условий эксплуатации.
Расчет тепловой нагрузки – один из важнейших этапов при выборе камеры быстрой смены температуры для испытаний авионики под нагрузкой.
Общую потребность в охлаждении можно оценить как:
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
Расчет включает тепло, выделяемое запитанным оборудованием, энергию, необходимую для изменения температуры ИУ и оснастки, теплопотери из окружающей среды и дополнительные системные потери.
Для испытаний с изменением температуры:
Qmass = m × cp × ΔT ÷ t
где:
m – масса изделия и оснастки
cp – удельная теплоемкость
ΔT – разность температур
t – время перехода
Например, охлаждение 18-килограммового алюминиевого эквивалента ИУ и оснастки от +55°C до -40°C со скоростью 10°C/мин требует значительной холодопроизводительности. Если система авионики во время работы выделяет дополнительное тепло, холодильная система должна справляться как с нагрузкой перехода температуры, так и с непрерывным тепловыделением.
Именно поэтому запитанное ИУ, выделяющее 800 Вт, не требует просто системы охлаждения мощностью 800 Вт. Камера также должна компенсировать потери холода при низкой температуре, тепловую массу оснастки, теплопроводность кабелей и собственные теплопотери камеры.
Профессиональный поставщик должен оценивать холодопроизводительность в реальной рабочей точке, особенно при самых низких температурах.
Многие климатические камеры могут демонстрировать впечатляющие параметры в пустом состоянии. Однако авиационно-космические испытания проводятся с реальными изделиями, реальной оснасткой, запитанной электроникой и подключенными приборами.
Наиболее сложные условия часто возникают ближе к концу охлаждения. На этом этапе холодопроизводительность снижается, пока ИУ продолжает выделять тепло. Если камера подобрана неправильно, это может привести к замедлению скорости изменения температуры, нестабильному контролю температуры или увеличению времени испытаний.
При оценке камеры быстрой смены температуры заказчикам следует подтвердить:
Характеристики изменения температуры под нагрузкой
Холодопроизводительность при самой низкой температуре
Способность поддержания постоянной температуры
Восстановление характеристик после открытия двери или изменения режима работы
Конструкция воздушного потока также важна. Крупная оснастка, кабельные жгуты или несколько сборок могут ограничивать циркуляцию и создавать перепады температуры внутри рабочего объема. Правильное размещение датчиков и проверка воздушного потока помогают обеспечить повторяемость результатов испытаний.
Для приложений с запитанной авионикой камера также должна включать соответствующие функции безопасности и мониторинга, такие как независимая защита по температуре, порты для кабелей, запись данных и управляемые функции отключения.
LIB industry предлагает камеры быстрой смены температуры для авиационно-космической отрасли, предназначенные для испытаний электроники на надежность, термоциклирования и сложных задач имитации окружающей среды.
Камеры доступны в нескольких размерах рабочего пространства и конфигурациях для удовлетворения различных требований ИУ.
| Item | Спецификация |
|---|---|
| Объем рабочего пространства | 100 л, 225 л, 500 л, 800 л, 1000 л |
| Диапазон температур | от -20°C до +150°C / от -40°C до +150°C / от -70°C до +150°C |
| Скорость изменения температуры | 5°C/мин, 10°C/мин, 15°C/мин, индивидуальная до 20°C/мин |
| Колебание температуры | ±0,5°C |
| Отклонение температуры | ±2,0°C |
| Способность к тепловой нагрузке | 1000 Вт или индивидуально в соответствии с требованиями |
 | |
|
|
|
| Прочная рабочая камера | Кабельное отверстие | Датчик температуры и влажности |
Камеры быстрой смены температуры LIB разрабатываются в соответствии с реальными требованиями испытаний, а не только стандартными характеристиками пустой камеры.
Система может быть адаптирована с подходящей холодопроизводительностью, конструкцией воздушного потока, кабельными портами, функциями сбора данных и защитой в соответствии с состоянием ИУ.
Для испытаний авионики под нагрузкой инженеры LIB могут проанализировать тепловыделение изделия, конструкцию оснастки, требуемую скорость изменения температуры и применимые авиационно-космические стандарты, прежде чем рекомендовать подходящую конфигурацию камеры.
LIB industry предлагает комплексные решения для имитации окружающей среды помимо камер быстрой смены температуры.
|

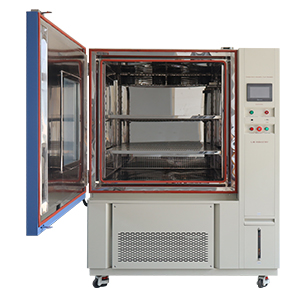

Камера контроля температуры и влажности Испытания надежности авиационной электроники и искусственного старения |
Оценка экстремальных перепадов температуры и термоудара |
|
Камера вибрационных испытаний с регулировкой температуры Совмещенные испытания авиационно-космического оборудования на воздействие температуры и вибрации |
Климатическая камера проходного типа Проверка крупных авиационно-космических сборок и целых систем |
Эти системы могут быть интегрированы в комплексную программу испытаний на надежность компонентов, электронных систем и современных материалов авиационно-космического назначения.
Тепловая нагрузка должна включать потребляемую мощность ИУ, теплоемкость изделия и оснастки, требования к скорости изменения температуры, теплопроводность кабелей и потери камеры. Окончательная производительность камеры должна быть проверена в реальных условиях нагруженного тестирования.
Да. Камеры быстрой смены температуры LIB могут быть сконфигурированы для термоциклирования и связанных испытаний окружающей среды на основе требований MIL-STD-810H. Окончательная конфигурация зависит от требуемой процедуры испытаний и температурного профиля.
Заказчики должны предоставить требуемый диапазон температур, скорость изменения температуры, размеры ИУ, массу изделия, тепловыделение, детали оснастки, условия эксплуатации и применимые стандарты испытаний. Затем инженеры LIB могут рекомендовать подходящую конструкцию камеры на основе всех требований.
LIB предоставляеттрехлетняя гарантиядля климатических камер, покрывая производственные дефекты и проблемы качества оборудования.
По истечении гарантийного срока LIB продолжает предоставлять пожизненную техническую поддержку. Клиентам необходимо оплачивать только запасные части при необходимости.
LIB также предоставляет удаленную диагностику неисправностей, технические консультации и долгосрочную сервисную поддержку, помогая клиентам поддерживать стабильную работу оборудования.
Да. LIB предоставляет полный спектр услуг по установке и вводу в эксплуатацию для клиентов.
Услуга включает инструктаж по настройке оборудования, обучение работе, настройку параметров, проверку производительности и техническую помощь после поставки.
Благодаря полной поддержке проекта от анализа требований до установки и обучения, LIB помогает клиентам быстро ввести климатическое испытательное оборудование в эксплуатацию.
Правильный выбор камеры быстрой смены температуры требует большего, чем просто сравнение температурного диапазона и размера камеры.
Камера должна соответствовать реальному состоянию запитанного ИУ, тепловой нагрузке, температурному профилю, требованиям к воздушному потоку и авиационно-космическим стандартам испытаний.
Опираясь на многолетний опыт в испытаниях с имитацией окружающей среды, LIB industry предлагает индивидуальные решения для камер, профессиональную инженерную поддержку, трехлетнюю гарантию и пожизненное сервисное обслуживание для клиентов по всему миру.
Свяжитесь с LIB industry, чтобы обсудить ваши требования к камерам быстрой смены температуры для авиационно-космической отрасли.
