Готовое медицинское изделие редко остается в помещении с контролируемыми условиями. Он покидает завод, находится в неотапливаемом грузовом отсеке, ожидает на холодном складе и, наконец, включается в клинике, где может быть гораздо холоднее или теплее, чем лаборатория, в которой он был разработан. Любой из этих этапов может привести к затвердению уплотнения, потускнению дисплея, разряду батареи или смещению показаний датчика — и отказ может не проявиться до тех пор, пока устройство снова не нагреется и внутри корпуса не образуется конденсат.
В этой статье объясняется, почему важны испытания на надежность при низких температурах для медицинских приборов, рассматриваются соответствующие стандарты испытаний, сравниваются типы испытательных камер и показывается, какпромышленная морозильная испытательная камеракомпании LIB Industry Environmental Simulation помогает инженерным и отделам качества превращать риск, связанный с холодом, в документально подтвержденные, воспроизводимые доказательства.
Низкая температура одновременно воздействует на материалы и электронику. Пластмассы становятся хрупкими, адгезивы теряют прочность на отслаивание, смазки загустевают, кабели теряют гибкость. Со стороны электроники: падает напряжение батареи, сбивается синхронизация генератора, паяные соединения сжимаются с иной скоростью, чем печатная плата, на которой они установлены.
Опасность не заканчивается с прекращением воздействия холода. Устройство, хранившееся при -30°C, может выйти из строя толькопослепри возвращении в теплое помещение, потому что влага конденсируется на холодной печатной плате, как только она соприкасается с теплым влажным воздухом. Вот почему надлежащий план испытаний на надежность медицинского устройства проверяет три отдельных этапа: производительность во время воздействия, производительность сразу после восстановления и производительность в ходе повторяющихся циклов, а не только однократное выдерживание на холоде.
Промышленная морозильная испытательная камера воспроизводит эти реальные условия холода в контролируемой, откалиброванной и воспроизводимой среде. Она может удерживать готовое устройство, узел, компонент или полностью упакованную партию при точной заданной температуре — с питанием или без него — пока инженеры регистрируют время загрузки, утечки, дрейф датчиков и погрешность измерения до, во время и после воздействия. Короче говоря: она заменяет догадки о том, «насколько холодно — это слишком холодно», данными, на основе которых могут действовать конструкторские группы и службы качества.
Диагностическое оборудование.Анализаторы, подсистемы визуализации и лабораторные инструменты объединяют датчики, оптику, насосы и точную механику. Испытания холодом могут выявить задержку запуска, дрейф калибровки, трещины корпусов или медленное срабатывание клапанов — например, время загрузки и погрешность измерения анализатора крови можно регистрировать до воздействия, при заданной температуре и после восстановления.
Портативные и бытовые устройства.Портативные считыватели, переносные мониторы и аварийное оборудование подвергаются более широким колебаниям температуры, чем стационарные больничные системы. При испытаниях следует использовать реалистичные уровни заряда батарей, поскольку полностью заряженный аккумулятор может скрыть слабости при холодном запуске, а также проверять кнопки, сенсорные экраны, разъемы и беспроводные каналы связи, пока устройство еще холодное.
Компоненты и узлы.Печатные платы, разъемы, уплотнения, кабели и клееные соединения можно изолировать и тестировать по отдельности, контролируя сопротивление, ток потребления, шум сигнала и изоляцию через кабельный порт испытательной камеры — это помогает проследить системный отказ до конкретной детали.
Стандарт / Регламент |
Что он охватывает |
IEC 60068-2-1:2025, Испытание A: Холод |
Предпочтительные степени жесткости: +5, -5, -10, -20, -25, -33, -40, -50, -55 и -65°C с предпочтительной продолжительностью 2, 16, 72 и 96 часов. Воздух в испытательной камере должен поддерживаться в пределах ±2 K от заданного значения в установившемся режиме (более широкие допуски применяются при самых низких температурах). |
IEC 60068-2-14, Изменение температуры |
Используется, когда представляющим интерес видом отказа являетсяпереходмежду температурами, а не только выдерживание на холоде. Спецификация устройства должна определять низкие/высокие температуры, время изменения, время выдержки и количество циклов. |
ISO 13485:2016 |
Это стандарт менеджмента качества, а не спецификация температур. Пункты 7.3.6–7.3.7 требуют документированных планов верификации и валидации, методов и критериев приемки с использованием репрезентативного продукта. |
ASTM D4332-22 |
Регламентирует кондиционирование упаковки перед имитацией транспортировки, обычно при -18 ±2°C (замороженное) или -55 ±3°C (криогенное), выбранное для отражения реальной опасности распределения. |
FDA QMSR (21 CFR Part 820) |
С 2 февраля 2026 года включает ISO 13485:2016 посредством ссылки. FDA не предписывает один универсальный профиль замораживания — производители должны обосновывать условия испытаний, выбор образцов и критерии приемки исходя из предполагаемого использования и риска. |
Испытание на воздействие низкой температуры— образец постепенно охлаждается, после стабилизации выдерживается при заданной температуре, затем восстанавливается, при этом пределы годен/не годен (время запуска, целостность корпуса, точность измерений) прописаныдоиспытания. Устройство, рассчитанное на хранение при -20°C, может квалифицироваться при -30°C в течение 16 часов с двухчасовым контролируемым восстановлением.
Испытание циклическим изменением температуры— перемещает образец между двумя крайними значениями (например, от -30°C до +60°C со скоростью 1–3°C/мин), с выдержкой на каждом плато в течение 20–50 циклов, чтобы выявить отказы на границах раздела и усталостные разрушения, которые пропустило бы однократное выдерживание. Восстановление должно происходить в сухом или контролируемом по влажности помещении, чтобы конденсат не исказил результат.
Испытание на долговременную надежность— проводится в течение 72–96 часов или дольше для подтверждения заявленных условий хранения и выявления медленной деградации материалов, с периодическими проверками функционирования на протяжении испытания.
Характеристика |

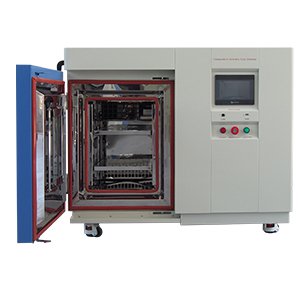

Настольная / малая испытательная камера |
Промышленная морозильная испытательная камера (LIB Industry) |
Камера с доступом персонала |
Типичный рабочий объем |
Менее 100 л |
100–1 000 л (возможны нестандартные размеры) |
Несколько кубических метров |
Лучше всего подходит для |
Малых компонентов, выборочных проверок отдельных единиц |
Готовых портативных/диагностических устройств, узлов, упакованных партий |
Полных паллет, крупногабаритного оборудования, многоэлементных партий |
Управление скоростью охлаждения |
Часто фиксированное или ограниченное |
Программируемые профили изменения/выдержки/цикла |
Программируемое, более медленное изменение из-за объема |
Типичные затраты на установку и занимаемая площадь |
Самые низкие |
Умеренные |
Самые высокие |
| Испытания с питанием во время воздействия | На некоторых моделях ограничен доступ для кабелей |
Включен стандартный кабельный порт |
Стандартный, с большими возможностями прокладки кабелей |
|
 |
 |
Для большинства инженерных лабораторий и лабораторий контроля качества медицинских устройств промышленная морозильная испытательная камера среднего размера является практичным компромиссом: достаточно большая для готовых устройств и транспортной упаковки, но в то же время достаточно быстрая по скорости изменения температуры и достаточно точная по равномерности, чтобы поддерживать протоколы IEC 60068-2-1 и 60068-2-14.

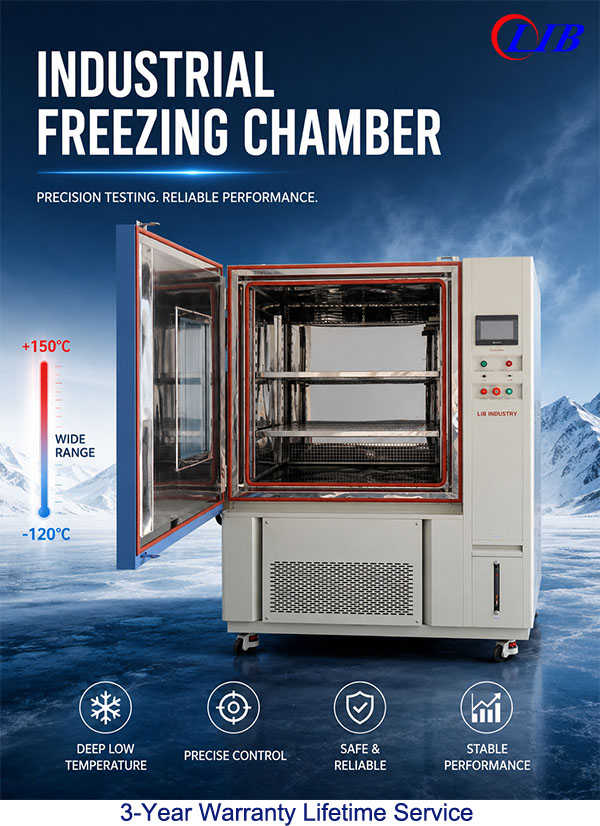

Возможность |
Производительность |
Диапазон температур |
от -120°C до +150°C |
Колебания температуры |
±0,5°C |
Отклонение температуры |
±2,0°C |
Стандартная скорость охлаждения / нагрева |
1°C/мин охлаждение; 3°C/мин нагрев |
Ускоренное охлаждение (на заказ) |
до 3°C/мин |
Объем рабочего пространства |
100–1 000 л, возможны нестандартные размеры |
Внутренняя конструкция |
Нержавеющая сталь SUS304, теплоизолированный шкаф, смотровое окно |
Данные и управление |
Программируемый сенсорный экран, регистрация температурных кривых, USB / RS485 / Ethernet |
| Защита безопасности | Защита от перегрева, сверхтока, высокого давления хладагента, утечки на землю |
| |
Каскадное механическое охлаждение обеспечивает стабильную работу при глубоком холоде, многоступенчатая циркуляция воздуха уменьшает горячие и холодные зоны по всему рабочему пространству, обогреваемое окно с защитой от запотевания позволяет проводить визуальный осмотр во время испытания, а 50-миллиметровый кабельный порт поддерживает испытания с питанием и внешние измерения — все это может быть изменено по размеру или конфигурации под конкретный образец и планировку лаборатории.
|
|
|

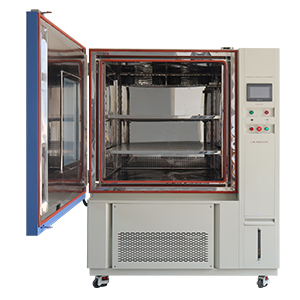

| Камера температуры и влажности— объединяет контролируемый холод и влажность в одном профиле, что полезно, когда спецификация устройства требует испытаний как на влажное тепло и конденсацию, так и на воздействие холода. | Камера термоудара— перемещает образцы между горячей и холодной зонами за секунды, а не за минуты, для изделий, где критичным видом отказа является быстрое изменение температуры, а не просто устойчивый холод. | Климатическая камера с доступом персонала— вариант с большим объемом для лабораторий, которым необходимо пакетно испытывать несколько готовых изделий или полные транспортные паллеты по одному профилю. |
Климатические испытательные камеры LIB Industry разрабатываются, изготавливаются и сдаются в эксплуатацию как законченный проект, а не как отдельный блок. Каждая испытательная камера, покидающая завод, перед отправкой проходит 72-часовые эксплуатационные испытания и полную калибровку. После установки заказчики получают инструктаж по настройке на месте или удаленно, а также обучение операторов, чтобы лабораторный персонал мог с первого дня правильно выполнять профили, соответствующие IEC/ASTM, что подкрепляется трехлетней гарантией LIB Industry и постоянной технической поддержкой через службу послепродажного обслуживания и местные сервисные группы.(Фотографии с мест установки, записи о монтаже и документация по обучению с завершенных проектов LIB Industry предоставляются по запросу.)
Для чего используется промышленная морозильная испытательная камера при тестировании медицинских инструментов?
Она подвергает устройства, компоненты или упакованные партии контролируемым низким температурам, чтобы проверить выживаемость при хранении, холодный запуск, функциональную точность, целостность материалов и производительность после восстановления.
Почему равномерность температуры важна для испытаний на надежность?
Неравномерная температура в рабочем пространстве означает, что образцы в разных положениях на полках испытывают разные уровни нагрузки, что затрудняет сопоставление отказов. Отклонение ±2°C и колебания ±0,5°C обеспечивают одинаковые условия воздействия во всей загруженной испытательной камере.
Насколько низкую температуру должна обеспечивать испытательная камера для тестирования медицинских устройств?
Это зависит от заявленных условий хранения, транспортировки и использования устройства, а также применимого стандарта — IEC 60068-2-1 перечисляет предпочтительные степени жесткости от +5°C до -65°C, поэтому заданная температура должна определяться на основе анализа рисков и спецификации, а не единого значения по умолчанию.
Может ли морозильная испытательная камера тестировать устройство с питанием?
Да — испытательные камеры с кабельным портом (стандартные камеры LIB Industry включают порт 50 мм) позволяют подводить внешнее питание и измерительные провода внутрь рабочего пространства, чтобы устройства можно было контролировать в реальном времени во время воздействия.
Можно ли адаптировать испытательные камеры LIB Industry под конкретную программу испытаний?
Да. Размер рабочего пространства, скорость охлаждения, порты, полки, крепления и подключения для передачи данных — все это можно сконфигурировать под образец, профиль испытаний и требования лаборатории к документации.
Промышленная морозильная испытательная камера превращает риск, связанный с холодом, в измеримые доказательства — но только при условии, что состояние образца, температура, скорость изменения, выдержка, восстановление и критерии приемки определены до начала испытаний. Xi'an LIB Industry Environmental Simulation проектирует, изготавливает, устанавливает и калибрует испытательные камеры в соответствии с файлом рисков устройства и применимым стандартом.
Каждая испытательная камера LIB Industry поставляется с 3-летней гарантиейи заказчики продолжают получатьпожизненную техническую поддержку— руководство по техническому обслуживанию, помощь с запасными частями и послепродажное обслуживание — в течение всего срока эксплуатации оборудования.
Свяжитесь с LIB Industry сегоднячтобы запросить спецификацию испытательной камеры, индивидуальное предложение по испытаниям на холод или коммерческое предложение с указанием диапазона температур вашего устройства, размера рабочего пространства и требований к валидации.
