Камера термических испытаний с высокой скоростью изменения температуры

Name: Камера термических испытаний с высокой скоростью изменения температуры
Brand: Xi'an LIB Environmental Simulation Industry

Камера термических испытаний LIB с высокой скоростью изменения температуры предназначена для применений, требующих быстрого изменения температуры для оценки тепловой надежности материалов, компонентов и сборок, таких как полупроводники, автомобильная электроника, аккумуляторы, аэрокосмическая промышленность и материаловедение.

В отличие от обычных камер температуры и влажности, эта камера обеспечивает высокие скорости нагрева и охлаждения до5/10/15 °C или выше/минс диапазоном температур от -70/-40/-20 °C до +150 °C, что позволяет точно моделировать тепловой удар и ускоренные стрессовые условия.

Дополнительные модели: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 и другие индивидуальные модели

Применимые стандарты: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D

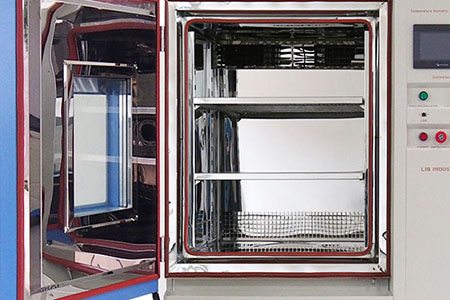

Внутри камеры термоциклирования во время испытаний на экстремальные температуры

Камера тепловых испытаний с высокой скоростью изменения температуры: особенности и преимущества

1. Реальное высокоскоростное термоциклирование
В отличие от традиционных камер, ограниченных скоростью 3 °C/мин, камеры LIB могут обеспечивать нагрев и охлаждение до 30 °C/мин, что позволяет проводить десятки термических циклов в течение одного дня и значительно сокращает сроки квалификационных испытаний.

2. Постоянные условия испытаний
Оптимизированная циркуляция воздуха обеспечивает равномерное распределение температуры при быстрых переходах, предотвращая тепловую инерционность, которая в противном случае могла бы скрыть усталость паяных соединений или дефекты корпусирования полупроводников.

3. Энергоэффективное управление скоростью изменения температуры
Камеры LIB используют динамический алгоритм управления энергопотреблением, который в реальном времени регулирует нагрузку компрессора и нагревателя, снижая потребление энергии даже при интенсивном термоциклировании.

4. Надёжность испытаний в жёстких профилях
Камера поддерживает колебания температуры в пределах ±0,5 °C даже при быстром изменении температуры, гарантируя, что любой профиль — будь то термоциклирование по JEDEC JESD22 или автомобильному стандарту LV124 — выполняется с лабораторной точностью.

Параметры камеры тепловых испытаний с высокой скоростью изменения температуры

Модель	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Внутренние размеры (мм)	400500500	500600750	700800900	80010001000	100010001000
Габаритные размеры (мм)	90010501620	100011401870	120013402020	130015402120	150015402140
Внутренний объём	100L	225L	500L	800L	1000L
Тепловая нагрузка	1000W
Диапазон температур	A: -20℃ ~ +150 ℃ B: -40℃ ~ +150 ℃ C: -70℃ ~ +150 ℃
Колебания температуры	± 0.5 ℃
Отклонение температуры	± 2.0 ℃
Скорость охлаждения	5 ℃/мин
Скорость нагрева	5 ℃/мин
Контроллер	Программируемый контроллер с цветным ЖК-дисплеем и сенсорным экраном, многоязычный интерфейс, Ethernet, USB
Система охлаждения	Механическая компрессионная холодильная система
Материал наружного корпуса	Стальной лист с защитным покрытием
Материал внутренней камеры	Нержавеющая сталь SUS304
Электропитание	380V
Максимальный уровень шума	65 dBA

Конструктивные особенности камеры тепловых испытаний с высокой скоростью изменения температуры

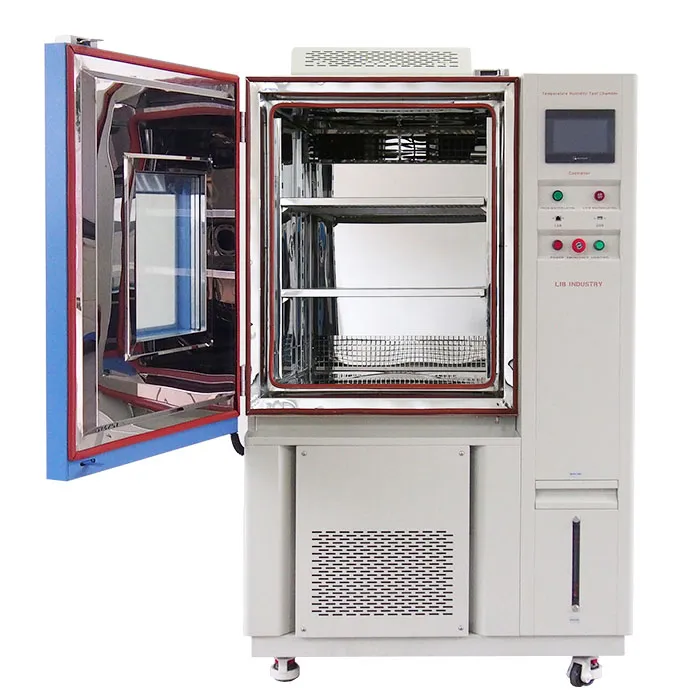

Испытательное пространство	Внутренняя камера из нержавеющей стали SUS304 обеспечивает долговечность при многократных быстрых циклах нагрева и охлаждения. Специально спроектированные каналы циркуляции воздуха обеспечивают равномерное распределение температуры при быстрых изменениях, предотвращая появление горячих или холодных зон даже при скорости 20 °C/мин. Многослойная теплоизоляция сводит к минимуму утечки тепла.
Кабельное отверстие	Стандартные порты для кабелей и датчиков диаметром 50 мм, позволяющие легко подключать электрические цепи нагрузки, аккумуляторные батареи, испытательные платы PCB или аэрокосмические датчики без ущерба для стабильности камеры. Дополнительно доступны несколько портов или изготовление отверстий по индивидуальным диаметрам.
Система контроллера	Усовершенствованный программируемый ПИД-регулятор с сенсорным экраном, разработанный для многоступенчатых профилей изменения и выдержки температуры. Мониторинг температурных кривых в реальном времени с регистрацией данных и удалённым доступом через Ethernet/USB для документирования испытаний.
Холодильная система	Каскадная холодильная система, разработанная для непрерывного высокоскоростного охлаждения без снижения производительности. Интеллектуальное управление нагрузкой балансирует мощность нагревателя и компрессора, обеспечивая как энергоэффективность, так и быстрое реагирование.

Если вы хотите получить более подробную информацию о камере тепловых испытаний с высокой скоростью изменения температуры, оставьте свои контактные данные. Команда LIB предоставит вам рекомендации по выбору, материалы и коммерческие предложения.
