Фотоэлектрическая климатическая камера

Name: Фотоэлектрическая климатическая камера
Brand: Xi'an LIB Environmental Simulation Industry

PV-камера для экологических испытаний — это фотоэлектрическая камера для экологических испытаний. PV-камера для экологических испытаний может моделировать условия окружающей среды, включая температуру в диапазоне от -60°C до +100°C, влажность в диапазоне от 20% до 98% отн. вл. Одновременно она также может быть оснащена дополнительными опциями, такими как освещение, дождь, пыль и т.д.

С помощью этих имитационных экологических испытаний определяется устойчивость фотоэлектрических изделий в реальных условиях эксплуатации.

Модель: DHPV-04,PV-04

Стандарт: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Ускоренное испытание на старение фотоэлектрических материалов в климатической камере для фотоэлектрических (PV) испытаний

Особенности и преимущества климатической камеры для фотоэлектрических модулей

1. Климатическая камера для фотоэлектрических модулей может точно моделировать различные температурно-влажностные условия, при этом отклонение температуры может поддерживаться в пределах ±0,5℃. Отклонение влажности также контролируется в небольшом диапазоне (±2,5%RH).

2. Климатическая камера для фотоэлектрических модулей обладает хорошей герметичностью, что обеспечивает стабильность условий окружающей среды во время испытаний. Высококачественное резиновое уплотнительное кольцо эффективно предотвращает попадание наружного воздуха и воды внутрь испытательной камеры, что может повлиять на результаты испытаний.

3. Испытательные пространства различных размеров и форм могут быть изготовлены по индивидуальному заказу для удовлетворения потребностей в испытаниях фотоэлектрических модулей любых спецификаций. Будь то небольшая фотоэлектрическая ячейка или крупный массив фотоэлектрических модулей.

4. Фотоэлектрические модули испытываются партиями для отбора изделий со стабильными характеристиками и надежным качеством, что позволяет снизить долю брака, повысить эффективность производства и экономические выгоды.

Технические характеристики климатической камеры для фотоэлектрических модулей

Модель		PV-04
Внутренние размеры (мм)		13007001350
Габаритные размеры (мм)		190011001750
Внутренний объем		1220 л
Параметр	Диапазон температур	-60℃ ～ +100 ℃
	Колебания температуры	± 0.5 ℃
	Отклонение температуры	± 2.0 ℃
	Диапазон влажности	20% ~ 98% RH
	Отклонение влажности	± 2.5% RH
	Скорость изменения температуры	1 ~ 3.4℃ / мин
	Размер панели	1M*2M
	Вместимость панелей	4 / 6 / 8 / 10 / 12 шт.
	Контроллер	Программируемый цветной сенсорный ЖК-контроллер
		Ethernet connection, PC Link, USB
	Влажность	Система водоснабжения	Автоматическая подача воды
		Система водоснабжения	Система очистки воды
		Увлажнитель	Внешняя изоляция, испарительный увлажнитель с поверхностью из нержавеющей стали
		Осушение	Испаритель
	Датчик	Датчик температуры	PTR Platinum Resistance PT100Ω/MV A-class, точность 0.001℃
		Датчик влажности	Датчик сухого и влажного термометра
	Встроенный водяной бак (мм)	270300450
	Размер смотрового окна (мм)	330*370
	Циркуляция воздуха	Центробежный вентилятор
	Устройства безопасности	Защита увлажнителя от сухого хода; Защита от перегрева; Защита от перегрузки по току; Защита по высокому давлению хладагента; Защита от нехватки воды; Защита от утечки на землю

Конфигурация климатической камеры для фотоэлектрических модулей

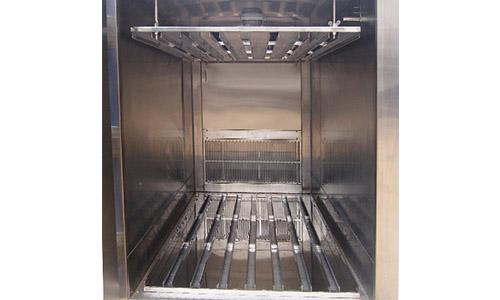

1. Рабочая камера	Корпус камеры изготовлен из стального листа A3 толщиной 4 мм, обладающего хорошей коррозионной стойкостью и прочностью, что обеспечивает стабильность внутренней среды испытательной камеры. Рабочая камера изготовлена из зеркальной нержавеющей стали SUS 304, устойчивой к высоким и низким температурам, влажности и легко очищается. Оснащена держателем образцов для фиксации фотоэлектрического модуля, при этом угол установки фотоэлектрического модуля может регулироваться. Оснащена высокоточным датчиком температуры и влажности, а также освещением.
2. Система циркуляции воздуха	Состоит из вентиляционного канала и вентилятора: вентиляционный канал соединяет внутреннюю и внешнюю среду испытательнойкамеры, вентилятор установлен в вентиляционном канале для обеспечения движения воздуха и равномерного распределения факторов окружающей среды.
3. Система нагрева	Электрический нагревательный провод. Он распределен по внутренней стенке испытательной камеры для повышения температуры в камере.
4. Система охлаждения	Используется каскадное механическое охлаждение с высокой эффективностью, состоящее из компрессора, конденсатора, испарителя, дроссельных элементов.
5. Система управления	Программируемый логический контроллер (ПЛК). Испытатели могут задавать параметры испытаний через интерфейс управления, такие как температура, влажность, интенсивность света, время испытаний и т.д., а также осуществлять мониторинг различных данных в реальном времени в процессе испытаний, их анализ и обработку.
6. Система влажности:	Паровое увлажнение. Путем нагрева воды для получения пара, пар вводится в испытательную камеру для повышения влажности.
