Испытания на водонепроницаемость необходимы для обеспечения надежности и долговечности электрических и электронных продуктов, подверженных воздействию дождя, брызг или суровых внешних условий. Среди наиболее распространенных тестов естьIPX3 и IPX4, ОпределяетсяИЭК 60529, Которые имитируют разные углы и интенсивность осадков. Используя точныйIPX3 Испытательное оборудование IPX4, Производители могут точно оценивать производительность продукта и обеспечивать соответствие мировым стандартам.
В этой статье мы рассмотрим, как работает тестовое оборудование IPX3/IPX4, выделим его расширенные функции и объясним, какLIB промышленностьОбеспечивает гибкие, ориентированные на заказчика решения для полного диапасона водоустойчивых и экологических потребностей испытания.
Рейтинг IP (защита от проникновения) измеряет устойчивость продукта к проникновению воды. Тестирование IPX3 и IPX4 гарантирует, что продукты остаются функциональными при контролируемом воздействии воды:
IPX3: Имитирует распыление воды под углом до ± 60 ° от вертикали, воспроизводя условия умеренных осадков. Каждая форсунка обеспечивает производительность около 0,07 л/мин, а продолжительность теста обычно не менее 10 минут.
IPX4: Увеличивает угол поворота до ± 180 °, имитируя более сильные брызги в разных направлениях с немного более высокой скоростью потока.
Эти тесты имеют решающее значение для таких отраслей, как:
Бытовая электроника
Бытовая техника
Автомобильные компоненты
Наружное освещение и оборудование связи
Надежное тестирование IPX3/IPX4 помогает производителям избежать сбоев, отзывов и гарантийных претензий, обеспечивая работу устройств в реалистичных влажных условиях.
Модель | R-800C | R-1200C |
Полезный объем (л) | 810 | 2400 |
Радиус колебательной трубки | 400 мм | 600 мм |
Диаметр распылительной скважины | Φ 0,4 мм | |
Расстояние между отверстиями | 50 мм | |
Угол поворота качающейся трубки | 0 ~ ± 180 ° (регулируемое) | |
Скорость вращения поворотного стола | 1 об/мин (регулируемая скорость) | |
Контроль давления воды | Расходомер | |
Контроллер | Программируемый цветной контроллер сенсорного ЖК-экрана, соединение Ethernet | |
Система водоснабжения | Резервуар для воды, бустерный насос, Автоматическое водоснабжение, Система очистки воды | |
Устройство безопасности | Защита от перегрева; Защита от перегрузки по току; Защита от нехватки воды; Защита от утечки на землю; Защита от последовательности фаз | |
Внешний материал | Стальная пластина с защитным покрытием | |
Материал интерьера | Нержавеющая сталь SUS304 | |
Смотровое окно | Двойной слой изоляционного стекла со стеклоочистителя | |

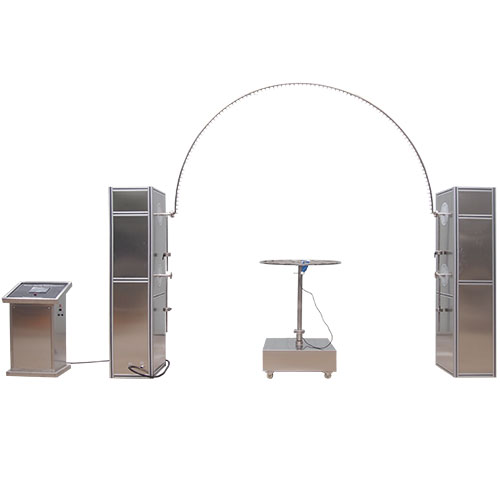

Стандартное испытательное оборудование IPX3 X4 |
Нет-корпус IPX3 X4 испытательное оборудование |
LIB отрасли вИспытательное оборудование IPX3/IPX4Разработан для точных, повторяемых и гибких водонепроницаемых испытаний. Его ключевые особенности включают:
Регулируемая система качающих трубок: Полукруглые трубки из нержавеющей стали с соплами φ 0,4 мм (опционально φ 0,8 мм), расположенными на расстоянии 50 мм, обеспечивают равномерное покрытие водой. Углы поворота и радиусы труб (400 мм, 600 мм или 800 мм) могут быть адаптированы для испытаний IPX3 или IPX4, включая более тяжелые условия брызг.
Вращающийся поворотный стол со встроенным питанием: Регулируемая опора вращения и наклона обеспечивает равномерную экспозицию, позволяя тестировать работную электронику в реальном времени для моделирования.
Автоматическая циркуляция воды: Встроенный резервуар для воды, подкачивающий насос и система фильтрации обеспечивают непрерывную работу. Стратегически расположенные сливные отверстия в самых низких точках обеспечивают быстрое удаление воды между тестами, повышая эффективность лаборатории.
Программируемый ПИД контроллер: Интерфейс сенсорного экрана обеспечивает интуитивно понятное управление, мониторинг давления и времени воды в реальном времени, а также удаленный доступ через Ethernet или ПК. Поддерживает до 120 программ с 99 сегментами каждая и многоязычный дисплей для глобального использования. Автоматические сигналы тревоги обеспечивают безопасность если параметры превышают пределы.
Прочная конструкция: Камера и поворотный стол изготовлены изНержавеющая сталь SUS304, Устойчивый к коррозии, высокой влажности и высокотемпературным средам распыления. Прозрачные смотровые окна со светодиодной подсветкой и дворниками позволяют операторам контролировать тесты в режиме реального времени.
Гибкие варианты дизайна: Для лабораторий с ограниченными пространством доступны установки IPX3/IPX4 с открытой рамой (без оболочки) без ущерба для точности тестирования.
|
|
|
Мастерская | Окно просмотра | |
|
| |
| Контроллер ПЛК | Сопло Брызга | |
 |  | |
| Внутренняя сила | Строени-в освещении |
Такое сочетание точной механики и передовой автоматизации обеспечивает надежное, повторяемое и совместимое со стандартами водонепроницаемое тестирование электроники, автомобильных деталей, бытовой техники и промышленного оборудования.
Система интегрирует предварительный механический дизайн с умными контролями для того чтобы поставить точное водоустойчивое испытание:
Качающиеся трубки спрей
IPX3: поворот ± 60 °, равномерное распыление воды 0,07 л/мин.
IPX4: поворот ± 180 ° для более сильных брызг.
Контроль расхода воды и давления
Расходомеры обеспечивают правильную скорость (IPX3 ~ 1,8 л/мин, IPX4 ~ 2,6 л/мин).
Датчики давления поддерживают постоянную интенсивность распыления для получения точных результатов.
Вращающийся поворотный стол
Регулируемая скорость (1 об/мин) обеспечивает равномерное экспонирование продукта.
Встроенное питание позволяет тестировать электронику в реальном времени во время водонепроницаемых процедур.
Автоматизированное управление водными ресурсами
Эффективно циркулирует воду и фильтрует загрязнения, предотвращая засорение сопла.
Датчики уровня жидкости и сигнализация предотвращают сухой ход и защищают образцы.
Улучшенное наблюдение и контроль
Прозрачные окна со светодиодной подсветкой и дворниками позволяют контролировать в реальном времени.
ПИД-регулятор с многоязычным интерфейсом, программируемыми последовательностями и дистанционным мониторингом обеспечивает гибкость работы.
Вместе, эти особенности позволяют оборудованию индустрии ЛИБ встретитьСтандарты IEC 60529, ISO 20653, GJB 150,8-86 и ULС высокой повторяемостью.
Современные лаборатории требуютМногоуровневое тестирование на водонепроницаемость. Индустрия LIB предоставляет системы, способные выполнять:
Капельные тесты IPX1/IPX2: Моделирование вертикального капания воды.
Испытания брызг дождя IPX3/IPX4: Система качающихся трубок обеспечивает равномерное покрытие.
Испытания струи воды IPX5/IPX6: Струи высокого давления имитируют прямое воздействие воды.
Единая система сокращает площадь лаборатории и инвестиции, а регулируемые углы распыления, скорость потока и программируемые циклы позволяют соответствовать нескольким стандартам. Эта установка multi-IP упрощает тестирование и повышает эффективность продуктов, охватывающих несколько водонепроницаемых рейтингов.
LIB индустрия предлагаетИндивидуальные решения для экологических испытаний:
Камеры испытания дождя IP таможни: Нестандартные размеры, функции multi-IP, автоматизированное водоснабжение и программируемые системы управления.
Камеры испытания песка и пыли: Поддержка испытаний пыли и песка IP5X/IP6X, соответствие IEC 60529, MIL-STD-810 и другим стандартам.
Прогулк-в камерах дождя и пыли: Крупномасштабные камеры для транспортных средств, промышленного оборудования и негабаритных шкафов, способные имитировать условия дождя и пыли в одном устройстве.
Эти решения позволяют производителямРепликация сред в реальном миреИ проверьте производительность продукта в экстремальных условиях.
Индустрия LIB предоставляет полный спектрIP водонепроницаемое и экологическое испытательное оборудование:
IPX1/IPX2:Камера капельного испытания
IPX3/IPX4:Осциллируя камера теста дождя трубки
IPX5/IPX6:Камера испытания струи воды
IPX7/IPX8:Камера испытания погружения
IP5X IP6X:Пылевые испытательные камеры
Преимущества:
Настраиваемые размеры и функции
Автоматизированные, точные системы управления
Прочные интерьеры нержавеющей стали СУС 304, защитные покрытые экстерьеры
Прозрачные окна и освещение для мониторинга в реальном времени
Глобальная установка, обучение и поддержка
Поддержка После-продаж:
3 года гарантии на основные компоненты
Пожизненная техническая поддержка
С отраслевыми решениями LIB производители обеспечиваютТочное, воспроизводимое и полностью совместимое водонепроницаемое тестированиеНа нескольких уровнях IP.
Контакты LIB промышленности сегодняИзучить полный спектрИспытательное оборудование IPX3 IPX4 и многоуровневые водонепроницаемые решенияС учетом ваших продуктов и лабораторных потребностей.
