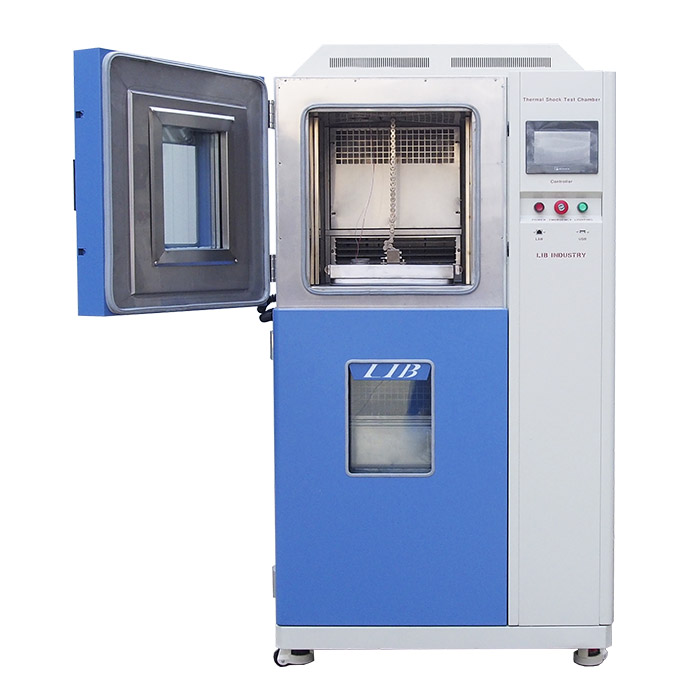

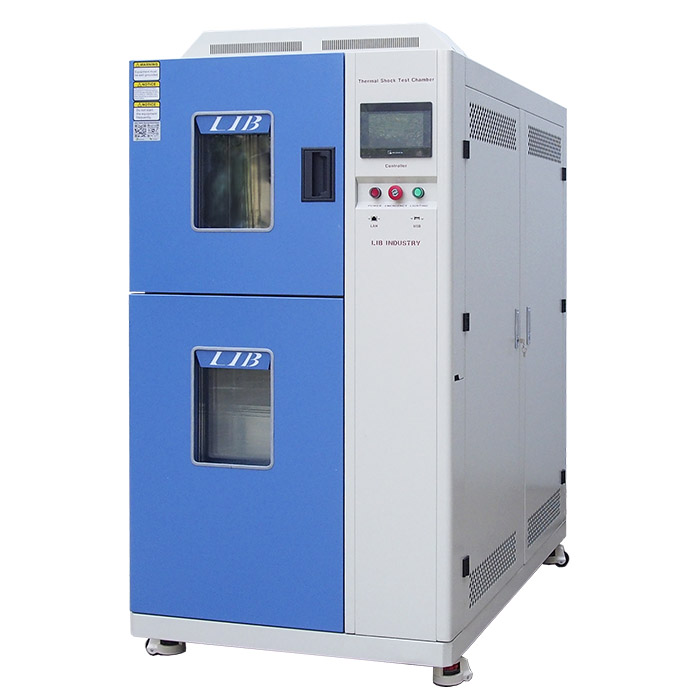

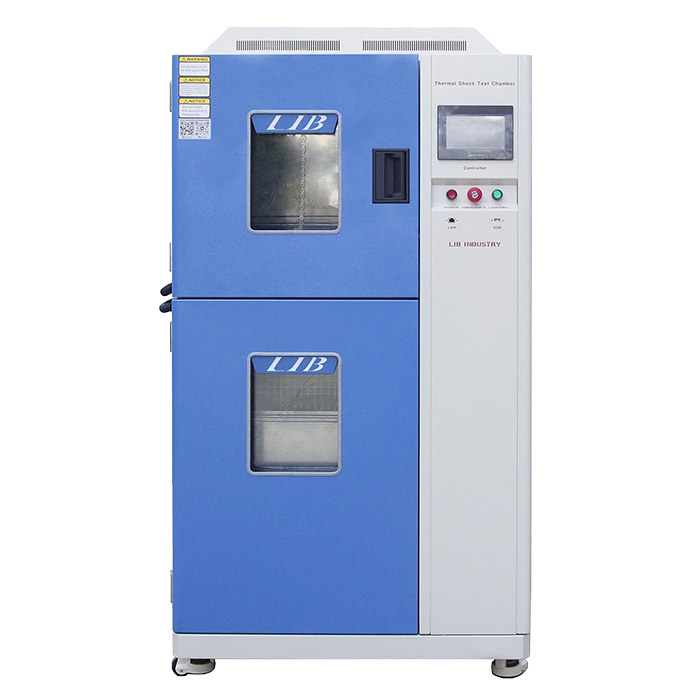

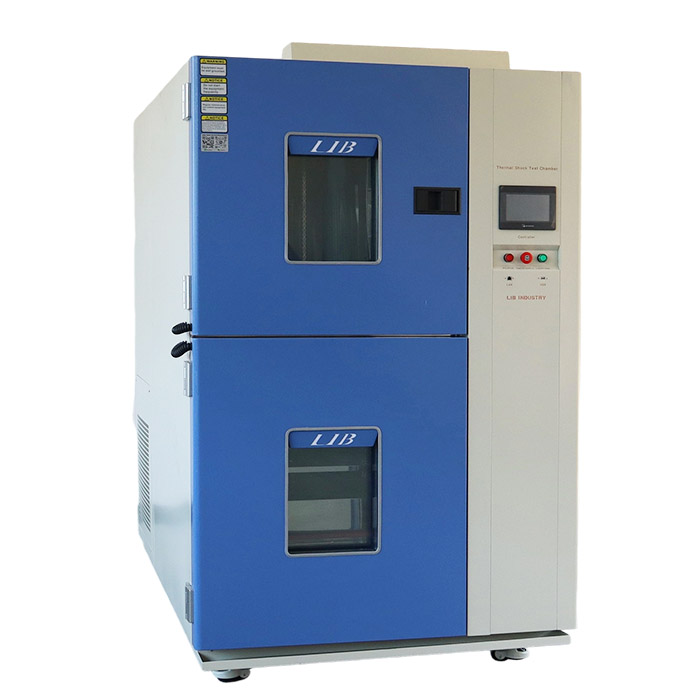

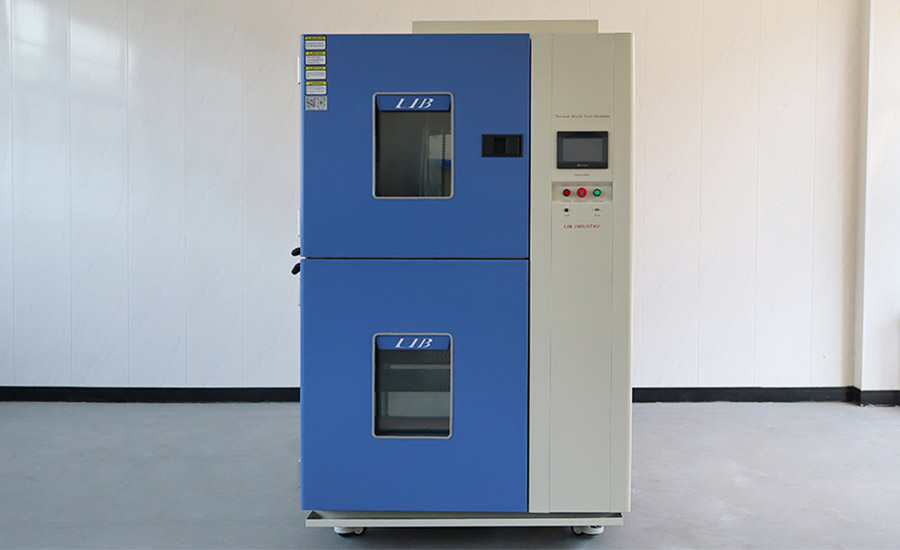

Камера удара температуры воздуха к воздуху

Name: Камера удара температуры воздуха к воздуху
Brand: Xi'an LIB Environmental Simulation Industry

Воздух-воздух камера удара температуры позволяет ДУТ в корзине быстро переключить между высокотемпературной зоной (до 220 ℃) и низкотемпературной зоной (вниз к-75 ℃) не позднее 3 секунды, позволяющ образцу пройти весьма жесткие изменения температуры.

Воздух для того чтобы проветрить камеру удара температуры оценивает продукт в строгой окружающей среде разницы в температур и имитирует напряжение теплового расширения и сужения которое продукт может смотреть на. Помогите определить потенциальные риски как материальные трещины, отказы заварки, и структурные деформации.

Модель: TS-162, TS-340, TS-500, TS-1000

Стандарт: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-813D

Характеристики и преимущества камеры удара температуры воздуха

1. Независимая конструкция температурной зоны и высокоточный датчик температуры обеспечивают быстрое и равномерное преобразование температуры.

2. Исполняет с международными стандартами теста как MIL-STD, ИЭК и ДЖЭДЭК, и идеальный выбор для тестов (ESS) скрининга стресса окружающей среды высоко-надежности.

3. Образцы автоматически переключены без потребности раскрыть дверь к зонам изменения, избегая утечки холодного и горячего воздуха. Процесс тестирования является более непрерывным и энергоэффективным.

4. Образец может быстро переключаться между двумя температурными зонами (в течение 3 секунд), позволяя выполнить несколько циклов за короткий период времени, повышая эффективность тестирования и сокращая цикл проверки продукта.

Спецификации камеры удара температуры воздуха к воздуху

Модель		TS-162	TS-340	TS-500	TS-1000
Внутренние размеры (мм)		300300250	450450360	650650500	850850700
Общий размер (мм)		15608701545	171010201845	191012202265	211014202665
Внутренний объем (мм)		22л	72л	211л	505л
Емкость загрузки		20 кг	30 кг	50 кг	60 кг
Комната Пре-жары	Верхний предел температуры	220 ℃
	Время нагрева	Окружает ~ 200 ℃, в течение 30 минут
Пре-крутая комната	Нижний предел температуры	-75 ℃
	Время охлаждения	Окружающий ~ -70 ℃, в течение 30 минут
Комната теста	Диапазон воздействия высокой температуры	Окружая 20 ~ 200 ° К
	Диапазон воздействия низкой температуры	-65 ~ -5 ° C
Колебания температуры		≤ ± 0,5 ℃
Отклонение температуры		≤ ± 3 ℃
Время восстановления температуры		В течение 5 минут
Система охлаждения		Механическая компрессионная система охлаждения, экологически чистый хладагент
Контроллер		Программируемый цветной контроллер сенсорного ЖК-экрана, соединение Ethernet

Детали воздуха к камере удара температуры воздуха


Система переноса корзины	Отверстие кабеля
Высокопрочная корзина образца структуры сплава может автоматически подниматься и опускаться вертикально в максимум и низком диапазоне температур. Движение ровно и детали теста внутри корзины не повлияны на вибрацией.	Отверстие теста (φ 50 мм) раскрыто на верхней части корзины, облегчая испытание кабелей или внешних электропитаний. Поставляется с силиконовым уплотнительным кольцом для обеспечения герметичности.

Смотровое окно	Система рефрижерации
Определите/дизайн смотрового окна двойника, двухслойное хэатед изолируя стеклянное окно для предотвращения конденсации, встроенное освещение СИД, делая процесс испытания ясным с одного взгляда.	Французский Tecumseh, который очень универсален. Двухступенчатая каскадная холодильная система использует экологически чистые хладагенты, обеспечивая мощное охлаждение и малошумную работу. Метод охлаждения: водяное охлаждение не является обязательным

Контроллер сенсорного экрана	Система циркуляции воздуха
Экран касания цвета, оборудованный с модулем ПЛК, поддерживает управление программы мульти-этапа, контроль в реальном времени и запись данных, и интуитивно понятен для того чтобы работать. Экспорт данных: экспорт USB/подключение к ПК	Воздуховод и малошумный вентилятор, устойчивый к высоким и низким температурам, обеспечивают быстрое и равномерное распределение холодного и горячего воздуха в каждой температурной зоне, обеспечивая постоянный нагрев и охлаждение образца.
