Резиновые компоненты, такие как автомобильные уплотнения, шланги, прокладки, ремни, кабельные оболочки и виброизоляторы, могут растрескиваться и терять эксплуатационные свойства после длительного воздействия озона. Эти повреждения на первых порах часто незаметны, но небольшие поверхностные трещины со временем могут привести к утечке, нарушению изоляции или механическим повреждениям.
An Камера для озонных испытаний ASTM D1149обеспечивает контролируемую среду для оценки стойкости резиновых и эластомерных материалов к озонному растрескиванию, позволяя инженерам увидеть, как изделия реагируют на озонную атаку до их реального применения. ASTM D1149 охватывает обастатические и динамические озонные испытания— статические испытания подходят для деталей, находящихся под постоянной деформацией, тогда как динамические лучше имитируют резину, которая многократно растягивается, изгибается или движется. В этой статье объясняется, как проводится испытание, в чем разница между двумя методами и как выбрать подходящую камеру для озонных испытаний.
ASTM D1149 — это стандартный метод испытаний для оценки стойкости вулканизованной резины и эластомерных материалов к озонному растрескиванию в контролируемых условиях температуры и деформации, исключающий воздействие солнечного света и дождя для выделения влияния озона.
Озон — это высокореактивная форма кислорода. При контакте с резиной, содержащей ненасыщенные полимерные связи, он вызывает молекулярное окисление; как только поверхность растягивается, эти ослабленные участки растрескиваются перпендикулярно направлению растяжения, сокращая срок службы и создавая риски безопасности:
Резиновое изделие |
Возможное озонное разрушение |
Уплотнительные кольца автомобилей |
Утечка воздуха или воды |
Резиновые шланги |
Поверхностное растрескивание и разрывы |
Кабельные оболочки |
Повреждение изоляции |
Приводные ремни |
Снижение механической прочности |
Виброизоляторы |
Потеря гибкости |
Промышленные прокладки |
Нарушение герметичности |
Камера для испытаний на озонное старение позволяет производителям выявлять эти слабые места на стадии разработки и контроля качества, а не после отказов в эксплуатации.
Испытание обычно включает пять этапов: подготовка образцов, растяжение до заданного удлинения (или установка в динамическое приспособление), выдержка при контролируемых концентрации озона и температуре, периодический осмотр на предмет растрескивания и оценка по росту трещин. Более длительное время экспозиции не всегда означает лучшую стойкость — разные компаунды реагируют по-разному в зависимости от структуры полимера, противостарителей, наполнителей и систем вулканизации.
Параметр |
Требование ASTM D1149 |
Диапазон концентрации озона |
25–200 pphm |
Стандартный уровень озона |
50 ± 5 pphm |
Температура |
40 ± 1 °C |
Динамическая деформация растяжения |
Максимум 25 ± 3% |
Динамическая частота |
0,5 Гц (30 циклов/мин) |
Статическая деформация прямой полосы |
20% удлинения |
Статическая деформация клиновой полосы |
Зоны 10%, 15%, 20% |
Минимальный объем камеры |
0,11 м³ (110 л) |
Скорость газообмена |
≥75% объема камеры/мин |
Кондиционирование образцов |
24 часа без озона при температуре испытания |
Эти параметры обеспечивают сопоставимость результатов в разных лабораториях. К соответствующим стандартам относятсяASTM D4575(измерение концентрации озона в камерах) иISO 1431-1(стойкость к озонному растрескиванию) — оба охватывают статические и динамические оценки, но требования к концентрации, температуре и влажности не должны смешиваться между стандартами.
При статическом испытании образец выдерживается при постоянной деформации на протяжении всей экспозиции — обычно это прямая полоса с 20%-ным удлинением, клиновая полоса с несколькими зонами деформации или закрученный образец. Поскольку образец не движется, установка проста и воспроизводима, что хорошо подходит для сравнения резиновых компаундов на этапе разработки материалов.
Основное ограничение заключается в том, что он не воспроизводит многократное движение — материал может выдерживать постоянное удлинение, но разрушаться при многократном растяжении в процессе эксплуатации. Поэтому статические испытания подходят для неподвижных уплотнительных элементов, стационарных прокладок и других резиновых деталей с ограниченной подвижностью.
Динамическое испытание сочетает воздействие озона с многократной механической деформацией, как правило, до 25 ± 3% деформации при 0,5 Гц, при непрерывном воздействии озона и контролируемой температуре. Поскольку многократная деформация постоянно обнажает свежую поверхность резины, это ускоряет рост трещин, давая более реалистичную картину для деталей, движущихся в процессе эксплуатации, таких как пыльники подвески, приводные ремни, подвижные шланги и диафрагмы насосов.
Ни один из методов не является универсально лучшим — это зависит от того, как изделие работает на самом деле.
Сравнение |
Статическое испытание |
Динамическое испытание |
Основное назначение |
Стойкость к озону при постоянной деформации |
Стойкость к озону при многократной деформации |
Состояние образца |
Фиксированное удлинение |
Циклическое движение |
Типичная деформация |
10–20% удлинения |
Максимум 25 ± 3% |
Движение |
None |
0,5 Гц |
Подходящие изделия |
Уплотнения, прокладки, неподвижные детали |
Ремни, шланги, пыльники, гибкие компоненты |
| Основное преимущество | Простота и воспроизводимость |
Лучше имитирует реальные условия службы |
 |
||
Например, производитель неподвижных уплотнительных колец может сосредоточиться на статических испытаниях, в то время как разработчик пыльника подвески нуждается в динамических испытаниях, поскольку деталь постоянно изгибается при движении. Для критически важных компонентов многие лаборатории проводят оба метода для получения полной картины.
Выбор камеры — это не только вопрос, может ли она генерировать озон. Наиболее важны несколько факторов:
Контроль концентрации озона.Колеблющиеся уровни могут приводить к нестабильным результатам растрескивания, поэтому хорошая камера должна иметь стабильную генерацию, мониторинг в реальном времени и автоматическую регулировку.

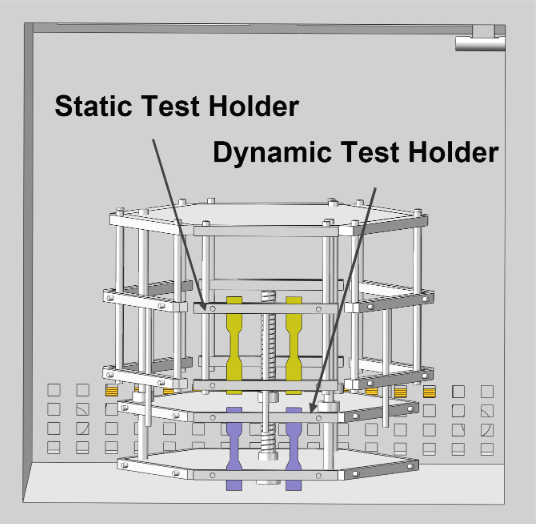

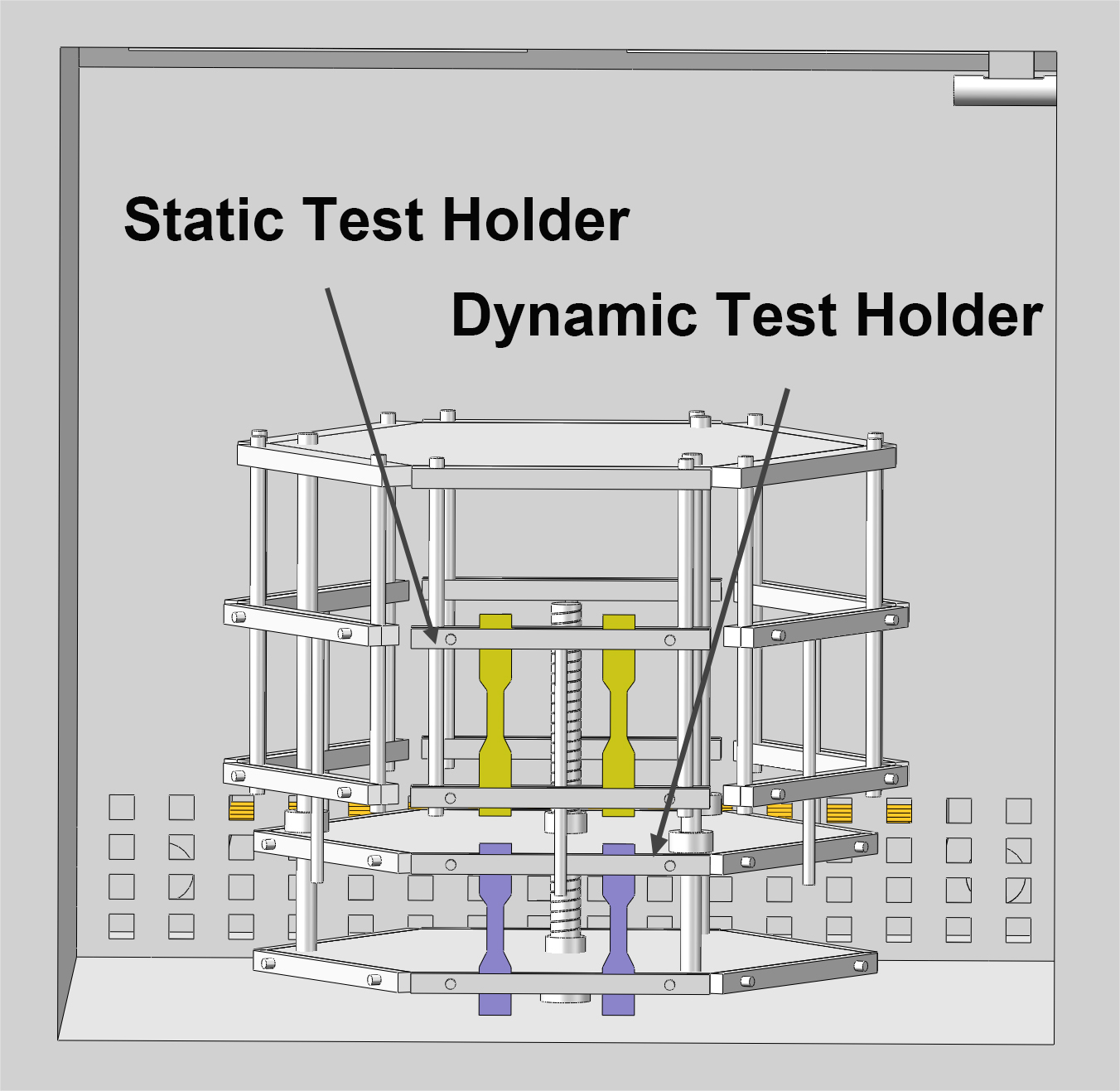

Возможность статических и динамических испытаний.Камера, поддерживающая оба режима, дает лаборатории больше гибкости и может сократить потребность в отдельном оборудовании.
Контроль температуры.ASTM D1149 требует 40 ± 1 °C; важны равномерное распределение температуры и стабильный поток воздуха, так как плохая однородность означает, что разные образцы могут испытывать разные условия старения.
Защита безопасности.Озон — сильный окисляющий газ, поэтому надежная камера должна включать мониторинг концентрации, автоматическую защиту, герметичную испытательную зону и систему очистки выхлопа.
Xi'an LIB Environmental Simulation Industry поставляет оборудование для имитации воздействия окружающей среды с целью оценки надежности материалов, включая испытания на озонное старение, температуру и влажность, а также коррозионные испытания. Ее камера для озонных испытаний ASTM D1149 разработана для лабораторий, которым требуются стабильные условия экспозиции, точное управление и воспроизводимые результаты.
Система генерации и мониторинга озона поддерживает постоянную испытательную атмосферу на протяжении всего процесса экспозиции.
| Характеристика | Спецификация LIB |
|---|---|
| Диапазон концентрации озона | 25–200 pphm |
| Точность контроля | ±10% |
| Стандартный уровень озона | 50 ± 5 pphm |
| Метод мониторинга | Мониторинг концентрации озона в реальном времени |
| Режимы испытаний | Статические и динамические озонные испытания |
Стабильный контроль озона помогает уменьшить разброс результатов, вызванный изменениями концентрации, и повышает точность сравнения различных резиновых материалов.
Озонные камеры LIB поддерживают различные требования к испытаниям резины благодаря гибким приспособлениям для образцов и режимам испытаний. Основные функции включают:
Оценка статического озонного растрескивания
Динамические испытания на озонное растяжение
Регулируемые условия деформации образцов
Возможность испытания нескольких образцов
Длительные непрерывные экспозиционные испытания
Это позволяет пользователям оценивать различные продукты, от резиновых компаундов до готовых компонентов.
Интеллектуальная система управления позволяет операторам устанавливать и контролировать концентрацию озона, температуру, продолжительность испытания и статус тестирования, уменьшая ручные ошибки, улучшая воспроизводимость и помогая управлять долгосрочными программами старения. Перед отправкой каждая камера проходит всесторонние испытания для проверки управляющих характеристик, стабильности температуры, точности измерения озона, механической работы и функций безопасности, обеспечивая стабильную работу при длительном использовании в лаборатории.
Помимо камеры для озонных испытаний, LIB предлагает другое оборудование, которое часто поддерживает те же программы оценки надежности материалов:
|
 |
 |
|

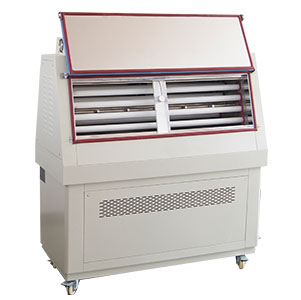

Камера для испытаний на атмосферное старение под воздействием УФ-излучения Влияние солнечного света и наружных атмосферных воздействий на полимеры, покрытия, пластмассы |
Камера температуры и влажности Комбинированные термические/влажностные нагрузки для электроники, автомобильных деталей, аккумуляторов |
Камера соляного тумана для коррозионных испытаний Коррозионная стойкость в соляном тумане (ASTM B117, ISO 9227) |
Вместе это позволяет инженерам охватить несколько квалификационных стандартов через одного поставщика.
Основанная в 2012 году, LIB Industry сертифицирована по ISO 9001, имеет опыт экспорта в более чем 60 стран, 3-летнюю гарантию, пожизненную техническую поддержку, а также помощь в установке и обучении для клиентов, которым это необходимо.
Камеры LIB широко используются в автомобильной, новой энергетике и электронной промышленности, а также в исследовательских лабораториях, разрабатывающих новые резиновые компаунды, помогая инженерам выявлять потенциальные риски отказов до выхода продукции на рынок.
Для чего используется камера для озонных испытаний ASTM D1149?
Она оценивает стойкость резиновых и эластомерных материалов к озонному растрескиванию при заданных концентрации, температуре и условиях деформации.
В чем разница между статическими и динамическими озонными испытаниями?
При статическом испытании образцы удерживаются при постоянном удлинении, тогда как при динамическом применяются повторяющиеся циклы растяжения, что лучше подходит для компонентов, движущихся в процессе эксплуатации. Правильно спроектированная камера может поддерживать оба метода с помощью различных приспособлений для образцов.
Какую концентрацию озона требует ASTM D1149?
Обычные лабораторные условия варьируются от 25 до 200 pphm, при этом для стандартных оценок часто используется 50 ± 5 pphm.
Как выбрать лучшего поставщика камер для озонных испытаний?
Обратите внимание на соответствие ASTM D1149, точность измерения озона, контроль температуры, возможность статических и динамических испытаний, надежность и техническую поддержку — поставщики с реальным инженерным опытом, как правило, предлагают более подходящие решения.
Статические и динамические озонные испытания не являются конкурирующими методами — они оценивают различные условия эксплуатации: статические измеряют стойкость при постоянной деформации, а динамические добавляют многократное механическое напряжение. Для лабораторий и производителей, работающих с резиновыми уплотнениями, шлангами, ремнями и гибкими компонентами, выбор камеры для озонных испытаний ASTM D1149 с точным контролем озона, стабильной температурой и гибкими режимами испытаний имеет ключевое значение для получения надежных результатов.
Свяжитесь с LIB Industry сегодня, чтобы получить спецификации камеры для озонных испытаний ASTM D1149, технические решения и индивидуальные рекомендации по экологическим испытаниям для вашего применения.
