Климатические испытания аккумуляторных модулей и блоков электромобилей: полное руководство по выбору испытательной камеры

Aug 10 2026

Table of Content [Hide]

Краткое описание прямого ответа

Выбор подходящего оборудования для экологических испытаний аккумуляторов электромобилей зависит от типа аккумулятора, целей испытаний и применимых отраслевых стандартов. Для аккумуляторных ячеек, модулей и небольших батарейных блоков обычно достаточно специальной испытательной камеры для аккумуляторов электромобилей с точным контролем температуры и влажности. Для более крупных батарейных блоков или интегрированных систем накопления энергии могут потребоваться индивидуальные или проходные решения с усиленной защитой безопасности. К распространенным стандартам испытаний относятся IEC 60068, IEC 62660, ISO 16750, UN 38.3 и SAE J2464. Наиболее важными факторами выбора являются тепловая нагрузка образца, конфигурация безопасности, объем камеры, равномерность температуры и возможность воспроизведения реальных условий эксплуатации для надежных климатических испытаний аккумуляторных блоков.

Что подвергается испытаниям?

Современные электромобили используют литий-ионные аккумуляторные системы, которые должны безопасно работать в широком диапазоне условий окружающей среды. Экологические испытания аккумуляторов электромобилей оценивают, как аккумуляторные ячейки, модули и полные батарейные блоки ведут себя в контролируемых условиях температуры и влажности на протяжении всего срока службы.

Типичные испытуемые образцы включают:

Отдельные литий-ионные ячейки
Аккумуляторные модули
Батарейные блоки электромобилей
Системы управления аккумуляторами (BMS)
Сборки аккумуляторов для накопления энергии
Зарядные компоненты и разъемы

Экологические испытания направлены на выявление потенциальных видов отказов до того, как продукция поступит в массовое производство. К распространенным проблемам относятся:

Снижение емкости
Тепловое расширение и сжатие
Проникновение влаги
Нарушение изоляции
Коррозия электрических соединений
Ухудшение уплотнений
Снижение эффективности заряда и разряда
Риски теплового разгона в экстремальных условиях

Эти испытания помогают производителям проверить, могут ли аккумуляторы сохранять безопасность, электрические характеристики и структурную целостность во время транспортировки, хранения и длительной эксплуатации.

Для производителей вАвтомобильная промышленностьотрасли экологическая квалификация стала обязательным этапом перед интеграцией аккумуляторов в электромобили, системы накопления энергии или промышленное оборудование. Надежные данные испытаний поддерживают сертификацию продукции, контроль качества и соответствие нормативным требованиям.

Поскольку аккумуляторные системы выделяют тепло во время работы, поставщики должны понимать электрические характеристики, рабочее состояние и ожидаемую тепловую нагрузку образца при рекомендации экологической камеры. По сравнению с обычными испытаниями продукции, климатические испытания аккумуляторных блоков требуют дополнительного внимания к конструкции воздушных потоков, холодопроизводительности, мониторингу безопасности и системам аварийной защиты.

Стандарты и условия испытаний

Экологические испытания аккумуляторов следуют международно признанным стандартам, чтобы гарантировать соответствие продукции требованиям безопасности и производительности на разных рынках. При выбореИспытательная камера для аккумуляторов электромобилейпокупатели должны подтвердить, какие стандарты применимы к их продукции.

Стандарт	Типичная температура	Влажность	Продолжительность испытания / цикл	Особые условия
IEC 60068-2-1	Воздействие низких температур	N/A	Постоянное воздействие	Стойкость к окружающей среде
IEC 60068-2-2	Воздействие высоких температур	N/A	Постоянное воздействие	Термостойкость
IEC 60068-2-30	25°C–55°C	До 95% отн. влажн.	Циклическое влажное тепло	Влагостойкость
IEC 60068-2-78	40°C	93% отн. влажн.	Установившаяся влажность	Длительные испытания на влажность
IEC 62660	От -40°C до +85°C (типично)	По желанию	Циклирование заряда/разряда	Характеристики аккумуляторов электромобилей
ISO 16750-4	От -40°C до +125°C	По желанию	Экологические испытания транспортных средств	Автомобильная электроника
UN 38.3	Различные	N/A	Имитация транспортировки	Квалификация для перевозки
SAE J2464	Индивидуальные	По желанию	Испытания на неправильное обращение и безопасность	Оценка безопасности аккумуляторов

Фактические профили испытаний варьируются в зависимости от химии аккумулятора, платформы транспортного средства и спецификаций заказчика. Некоторые производители также сочетают циклирование окружающей среды с электрическим зарядом и разрядом для имитации реальных условий эксплуатации.

При подготовке программы испытаний инженеры должны определить:

Профиль циклирования температуры
Диапазон влажности
Состояние заряда во время испытаний
Рабочее состояние образца
Количество циклов
Критерии прохождения/отказа

Предоставление полных требований к испытаниям повышает воспроизводимость и обеспечивает осмысленное сравнение различных конструкций аккумуляторов.

Сравнение оборудования или матрица выбора

Различные приложения испытаний аккумуляторов требуют разных конфигураций камер. Выбор оборудования только на основе размера камеры или диапазона температур может привести к недостаточной производительности или ненужным инвестициям.

Спецификация	СтандартнаяКамера температуры и влажности	Камера для испытания аккумуляторов	Индивидуальная экологическая камера для аккумуляторов
Диапазон температур	От -70°C до +180°C	От -70°C до +180°C	Индивидуальный
Диапазон влажности	20–98% отн. влажн.	20–98% отн. влажн.	Индивидуальный
Объем камеры	100–1000 л	150–2000 л	Индивидуальный для аккумуляторных блоков
Скорость изменения температуры	Стандартная или быстрое изменение температуры	Стандартная или программируемая	Индивидуальная в зависимости от применения
Воздушный поток	Общая лабораторная циркуляция	Оптимизированный для испытаний аккумуляторов	Спроектирован с учетом компоновки образца
Тепловая нагрузка образца	Низкая или средняя	Средняя или высокая	Высокая способность к тепловой нагрузке
Конфигурация безопасности	Защита от перегрева	Сброс давления при взрыве, газовый мониторинг, аварийное отключение, варианты противопожарной защиты	Индивидуальная многоуровневая система безопасности
Применимые стандарты	IEC 60068	IEC 60068, IEC 62660, ISO 16750, UN 38.3	Стандарты заказчика

В отличие от обычных экологических камер, специализированная испытательная камера для аккумуляторов включает дополнительные функции безопасности для учета уникальных рисков, связанных с литий-ионными аккумуляторами. Такие функции, как сброс давления, обнаружение горючих газов, взрывозащищенная конструкция и системы аварийного отключения, помогают повысить безопасность оператора во время квалификационных испытаний аккумуляторов.

Выбор правильной камеры также зависит от стадии испытаний. Исследовательские лаборатории часто оценивают отдельные ячейки или небольшие модули, в то время как валидация производства может потребовать испытаний полных аккумуляторных блоков с большим тепловыделением и большими размерами. В этих случаях объем камеры, холодопроизводительность и равномерность воздушного потока становятся такими же важными, как точность температуры и влажности.

Кроме того, покупателям следует учитывать будущие потребности в испытаниях. По мере развития технологий аккумуляторов электромобилей более крупные батарейные блоки и более высокая плотность энергии могут потребовать модернизированных конфигураций камер. Выбор оборудования с достаточной возможностью расширения может снизить долгосрочные инвестиционные затраты и повысить гибкость лаборатории.

Распространенные ошибки при испытаниях

Даже при наличии современного оборудования неточное планирование испытаний может снизить ценность экологических испытаний аккумуляторов электромобилей. Следующие ошибки часто встречаются в проектах квалификации аккумуляторов.

Игнорирование тепловыделения аккумулятора

Литий-ионные аккумуляторы выделяют тепло во время заряда, разряда и циклирования. Если тепловая нагрузка образца не учитывается, камера может с трудом поддерживать стабильные условия окружающей среды, что приведет к неточным результатам.

Выбор слишком маленькой камеры

Аккумуляторным модулям и блокам требуется достаточный зазор для надлежащего воздушного потока. Переполнение камеры может создать градиенты температуры и снизить согласованность испытаний.

Неправильное размещение датчиков

Размещение датчиков температуры или влажности слишком близко к стенкам камеры или воздуховыпускным отверстиям может не отражать фактические условия вокруг аккумулятора. Датчики следует размещать в соответствии со стандартом испытаний и конфигурацией образца.

Путаница между точностью дисплея и равномерностью в камере

Контроллер может отображать точные значения температуры, но это не гарантирует равномерных условий во всем рабочем пространстве. Всегда проверяйте спецификации равномерности и стабильности камеры.

Сосредоточение только на диапазоне температур

Многие покупатели сравнивают камеры только по их минимальной и максимальной температуре. Для климатических испытаний аккумуляторных блоков скорость изменения температуры, контроль влажности, воздушный поток и восстановление охлаждения не менее важны.

Упущение из виду требований к установке

Перед покупкой подтвердите:

Мощность электропитания
Требования к вентиляции
Допустимая нагрузка на пол
Дренажная система
Зазор для обслуживания
Аварийные меры безопасности

FAQ

Какая камера необходима для экологических испытаний аккумуляторов электромобилей?

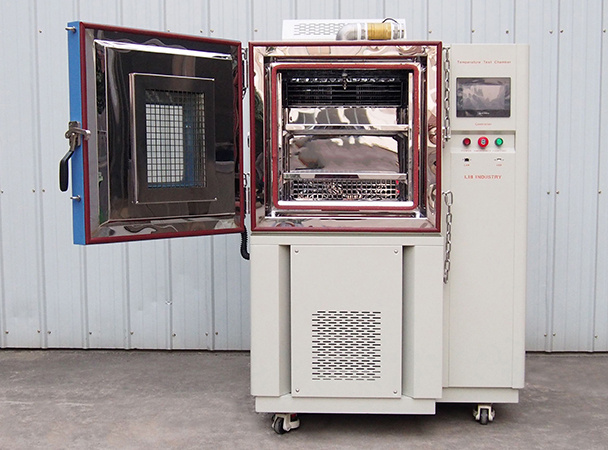

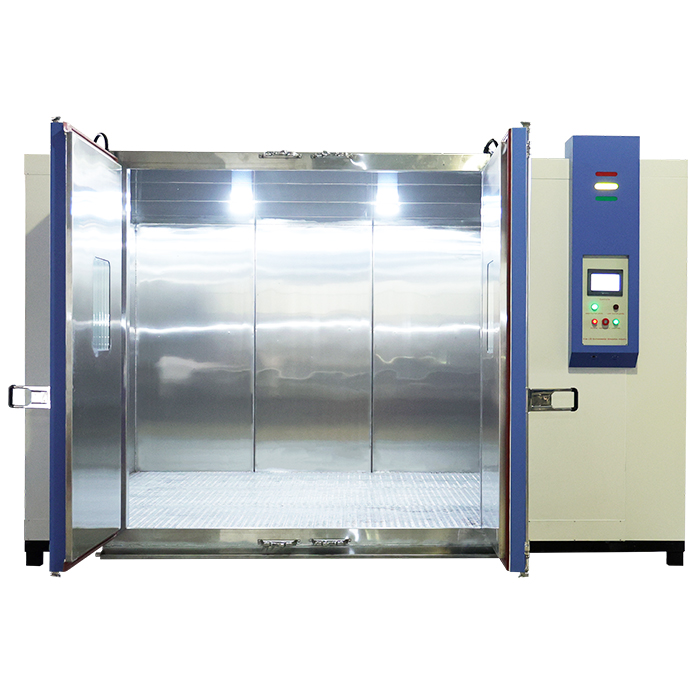

Аккумуляторные ячейки и модули обычно испытываются в специализированной испытательной камере для аккумуляторов, в то время как для полных батарейных блоков или систем накопления энергии могут потребоваться проходные или индивидуальные экологические камеры с усиленными функциями безопасности.

Подходит ли стандартная экологическая камера для литиевых аккумуляторов?

Ее можно использовать для базовых испытаний на температуру и влажность, но специализированные аккумуляторные камеры обеспечивают дополнительные функции безопасности, такие как взрывозащита, газовый мониторинг и аварийное отключение.

Какие стандарты обычно используются для испытаний аккумуляторов электромобилей?

Распространенные стандарты включают IEC 60068, IEC 62660, ISO 16750, UN 38.3 и SAE J2464, в зависимости от типа аккумулятора и области применения.

Как выбрать правильный объем камеры?

Камера должна обеспечивать достаточный зазор вокруг аккумулятора для равномерного воздушного потока, а также вмещать размер образца, тепловыделение и любые будущие потребности в испытаниях.

Почему важна тепловая нагрузка аккумулятора?

Тепло, выделяемое во время заряда и разряда, влияет на производительность камеры. Правильный расчет тепловой нагрузки помогает поддерживать точный контроль температуры и обеспечивает надежные результаты испытаний.

Может ли одна камера выполнять как экологические испытания, так и испытания на безопасность?

Некоторые индивидуальные аккумуляторные камеры могут сочетать моделирование окружающей среды с функциями безопасности, такими как газовый мониторинг и взрывозащита, но конфигурация должна соответствовать применимым стандартам испытаний и требованиям проекта.
