Материалы из стали с покрытием, такие как оцинкованная сталь, алюмоцинк (гальвалюм) и окрашенная сталь (ППГИ/ППГЛ), широко применяются в строительстве, автомобильных компонентах, системах крепления солнечных панелей и электрических корпусах. Их эксплуатационные характеристики в значительной степени определяются системой защитного покрытия, нанесенного на стальную подложку.
Хотя эти покрытия обеспечивают превосходную коррозионную стойкость в обычных условиях окружающей среды, они по-прежнему уязвимы при воздействии богатой хлоридами среды, влажности и перепадов температур. Со временем коррозия может начаться в местах дефектов покрытия, по резаным кромкам или микротрещинам, приводя к типичным механизмам разрушения, таким как образование белой ржавчины на цинксодержащих покрытиях, появление красной ржавчины при обнажении стальной подложки, а также вспучивание или отслаивание лакокрасочного покрытия в предварительно окрашенных системах.
Для оценки этих процессов деградации в контролируемом и ускоренном режиме производители используют нейтральный соляной туман, проводимый вкамере соляного туманапри стандартизированных условиях, таких как ASTM B117 и ISO 9227 NSS. Данный метод позволяет инженерам моделировать длительное коррозионное воздействие в значительно сокращенные сроки, что делает его стандартным инструментом контроля качества и валидации материалов во многих отраслях промышленности.
Самыми общепринятыми стандартами для испытаний стали с покрытием в соляном тумане являются ASTM B117 и ISO 9227 NSS. Оба определяют условия нейтрального соляного тумана, используемые для оценки коррозионной стойкости в контролируемой лабораторной среде.
В общем случае испытание NSS (нейтральный соляной туман) проводится при следующих условиях:
Параметр |
Требование |
Раствор |
5%-ный водный раствор NaCl |
Температура в камере |
35 °C ±2 °C |
Значение pH |
6.5–7.2 |
Осаждение соляного тумана |
1–2 мл / 80 см² / час |
Стандарты ASTM B117 и ISO 9227 тесно согласованы в части испытательной среды, хотя и различаются по структуре документации, системам классификации и форматам отчетности. На практике эти стандарты часто используются взаимозаменяемо во многих промышленных спецификациях для продукции из стали с покрытием.
В зависимости от требований к применению продолжительность испытаний может варьироваться от 240 часов для базовых проверок качества до 1000 часов и более для высокоэффективных покрытий. Оценка фокусируется на внешнем виде и развитии коррозии, включая образование белой ржавчины, распространение красной ржавчины и разрушение целостности покрытия.
Надежное испытание в соляном тумане определяется не только условиями в камере, но и тем, как подготавливаются, размещаются и оцениваются образцы. Для материалов из стали с покрытием эти шаги критичны для обеспечения воспроизводимых и значимых результатов.
3.1 Подготовка образцовПеред испытанием листы стали с покрытием должны быть правильно вырезаны и подготовлены в соответствии с лабораторными стандартами. Часто требуется герметизация кромок, особенно для оцинкованной и предварительно окрашенной стали, чтобы предотвратить преждевременную коррозию от обнаженных резаных кромок, которая может исказить результаты. Также необходима очистка поверхности для удаления масла, пыли или остатков, которые могут повлиять на коррозионное поведение.
Для работы с различными типами образцов камеры соляного тумана LIB оснащаются настраиваемыми держателями образцов, спроектированными для надежной фиксации стальных панелей различных размеров с сохранением стойких к коррозии контактных поверхностей.
Правильное расположение образцов напрямую влияет на осаждение соли и воспроизводимость испытания. Стандарты обычно требуют, чтобы образцы были наклонены под углом от 15° до 30° для предотвращения скопления конденсата и соляного раствора на поверхности.
Для удовлетворения этого требования камеры LIB оснащаются регулируемыми стойками для образцов и модульными стеллажными системами, позволяющими точно контролировать угол. Для лабораторий, работающих с изделиями различной геометрии, могут быть разработаны дополнительные индивидуальные крепления для обеспечения стабильных и однородных условий экспозиции.
3.3 Генерация соляного тумана и стабильность воздействияОсновой любой системы соляного тумана является ее способность создавать стабильную и однородную среду соляного тумана. При испытаниях по ASTM B117 требуется непрерывное и постоянное распыление 5%-ного раствора NaCl для поддержания стабильности воздействия в течение длительных циклов испытаний.
В камерах соляного тумана LIB используется прецизионная распылительная башня, разработанная для обеспечения равномерного распределения тумана внутри камеры. Система включает контролируемое пневматическое распыление и механизмы фильтрации раствора для предотвращения засорения форсунок и кристаллизации соли, что позволяет поддерживать стабильную производительность распыления при длительной работе.
Поскольку испытания в соляном тумане часто проводятся непрерывно в течение сотен или даже тысяч часов, крайне важен бесперебойный мониторинг. Частое открытие камеры может нарушить внутреннюю температурную стабильность и точность испытаний.
Для решения этой задачи в конструкциях LIB предусмотрено смотровое окно высокой прозрачности, позволяющее операторам визуально осматривать образцы, не прерывая процесс испытаний. Опциональная внутренняя подсветка дополнительно улучшает видимость при длительных испытаниях или в условиях слабой освещенности лаборатории.
Современные коррозионные испытания все в большей степени полагаются на автоматизацию для повышения воспроизводимости и снижения вмешательства оператора. Программируемые системы управления позволяют лабораториям заранее задавать параметры испытаний, продолжительность циклов и аварийные условия.
LIBкамеры соляного туманаоснащаются программируемыми контроллерами на базе ПЛК, поддерживающими непрерывное и многоэтапное программирование испытаний. Пользователи могут устанавливать автоматические рабочие циклы, контролировать состояние системы в реальном времени и сохранять данные испытаний для отслеживаемости и отчетности.
Выбор подходящего размера и конфигурации камеры зависит в первую очередь от габаритов образцов, объема испытаний и требований к лабораторным мощностям.
Модель |
Объем |
Применение |
S-150 |
160 л |
Лабораторные испытания в малом масштабе и НИОКР |
S-250 |
270 л |
Рутинный контроль качества и стандартные испытания |
S-750 |
750 л |
Крупные стальные панели и серийные испытания |
Все камеры соляного тумана LIB спроектированы в соответствии с требованиями ASTM B117 и ISO 9227 NSS, что обеспечивает стабильные и стандартизированные показатели коррозионных испытаний для моделей разного размера.
Камера выполнена в виде цельной конструкции из армированного стекловолокном пластика (FRP), что обеспечивает отличную коррозионную стойкость и долговременную надежность при непрерывном воздействии соляного тумана. Такая интегральная формовка помогает устранить потенциальные точки утечек и повышает общую структурную стабильность при длительных испытаниях.
Ключевые внутренние компоненты, контактирующие со средой соляного тумана, изготовлены из нержавеющей стали SUS304 для обеспечения стойкости к коррозии и поддержания стабильной работы в условиях испытаний ASTM B117 и ISO 9227 NSS. Смотровое окно выполнено из прозрачного, стойкого к коррозии материала, что позволяет вести наблюдение в реальном времени без нарушения стабильности внутренней температуры или влажности.
В системе используется коррозионностойкая распылительная башня с кварцевыми форсунками для обеспечения равномерного распределения соляного тумана. Давление распыления поддерживается на уровне около 83 кПа, что обеспечивает постоянную скорость осаждения 1–2 мл/80 см²·ч, как требуется по ASTM B117.
Встроенный бак для соляного раствора обеспечивает непрерывную подачу 5%-ного раствора NaCl с поддержанием pH в диапазоне от 6,5 до 7,2. Это помогает поддерживать стабильные условия нейтрального соляного тумана (NSS) и снижает вариативность результатов испытаний.
Стандартные V-образные и стержневые держатели образцов позволяют размещать образцы под регулируемым углом (обычно 15°–30°), обеспечивая равномерное воздействие для различных образцов стали с покрытием. Для нестандартных испытуемых изделий доступны индивидуальные крепления.
Сенсорный контроллер с ПЛК позволяет программировать циклы испытаний и в реальном времени контролировать температуру и время распыления. Данные испытаний могут записываться и экспортироваться через USB или Ethernet для отслеживаемости и отчетности.
Встроенный коллектор соляного тумана с измерительным цилиндром позволяет проверять скорость осаждения, обеспечивая соответствие требованиям ASTM B117 и повышая надежность результатов.
Испытания стали с покрытием в соляном тумане широко применяются в отраслях, где критична коррозионная стойкость. Типичные области применения включают кровельные листы, облицовку стен, конструкционную сталь, системы крепления солнечных панелей, автомобильные кузовные детали, корпуса бытовой техники и электрические шкафы.
Обычные испытуемые образцы включают оцинкованную сталь (GI), алюмоцинк или гальвалюм (сталь с цинк-алюминиевым покрытием) и предварительно окрашенную сталь (PPGI/PPGL). Эти материалы обычно оцениваются в условиях нейтрального соляного тумана в соответствии с ASTM B117 и ISO 9227 NSS, которые предоставляют стандартизированную ускоренную коррозионную среду для сравнительных испытаний.
В дополнение к стандартам на методы испытаний, в промышленных требованиях к качеству часто ссылаются на спецификации материалов и покрытий, такие как ISO 1461 для горячеоцинкованных покрытий, ASTM A653 для оцинкованного стального листа и EN 10346 для стали с непрерывным покрытием. Эти стандарты помогают определить ожидаемые характеристики покрытия, в то время как ASTM B117 и ISO 9227 используются для моделирования коррозионного поведения в лабораторных условиях.
Сочетая стандартизированные материалы и методы испытаний, испытания в соляном тумане помогают производителям оценивать долговечность покрытий, сравнивать различные системы материалов и обеспечивать долгосрочные эксплуатационные характеристики в реальных условиях службы.
|

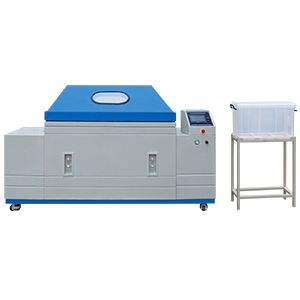

Камера циклической коррозии в соляном тумане Сочетает циклы соляного тумана, влажности и сушки для более реалистичного моделирования наружных коррозионных сред. |
|
|
|
ксеноновая камера погодных условий Имитирует полный спектр солнечного света с контролируемой облученностью и системой водяного орошения. |
Использует люминесцентные УФ-лампы для имитации ускоренной УФ-деградации. |
Камеры соляного тумана LIB спроектированы для соответствия множеству международных стандартов, включая ASTM B117, ISO 9227 NSS, JIS Z2371 и GB/T 10125, что делает их пригодными для глобальных требований к испытаниям качества.
Да. Одна камера соляного тумана может использоваться для всех типов стали с покрытием при условии, что условия испытаний соответствуют требованиям NSS. Основные различия заключаются в критериях оценки, а не в конфигурации камеры.
Оценка, как правило, основывается на внешнем виде коррозии, включая процент белой ржавчины, образование красной ржавчины и разрушение покрытия, в соответствии с ISO 4628 или соответствующими отраслевыми системами классификации.
LIB предоставляет 3-летнюю гарантию, пожизненную техническую поддержку, поставку запасных частей, удаленную помощь в устранении неисправностей и опциональное сервисное обслуживание на месте в зависимости от требований заказчика.
Да. LIB может предложить индивидуальные решения, включая размер камеры, конструкцию стеллажей для образцов, конфигурацию системы управления, функции автоматизации, а также требования к напряжению или языку для различных лабораторных условий.
