Разработано в соответствии с MIL-STD-810, метод 510
Item |
Процедура I – Пылевой обдув |
Процедура II – Песчаный обдув |
Размер частиц |
< 150 мкм |
150 – 850 мкм |
Типичные среды |
Кварцевый порошок, тальк или аналогичная мелкая пыль |
Природный песок или стандартный испытательный песок |
Скорость воздуха |
1,5 – 7 м/с |
1,5 – 29 м/с |
Температура испытаний |
Окружающая 23°C ± 3°C; может повышаться до 40–50°C для имитации пустынной пыли |
23°C – 60°C; может повышаться для имитации экстремальных пустынных условий |
Длительность воздействия |
Обычно 6-часовой непрерывный цикл; может продлеваться до 24–72 часов при необходимости |
Типичный 6-часовой цикл; настраивается под проект; несколько циклов для оценки долговечности |
Цель испытаний |
Защита от проникновения пыли и проверка герметичности |
Оценка стойкости к абразивному износу и ударопрочности |
Типичные применения |
Пылезащита военного оборудования связи; испытание герметичности корпусов датчиков БПЛА; пылевая долговечность фотоэлектрических модулей |
Износостойкость корпусов военной техники; пескозащита авиационно-космических датчиков; испытания на пескоустойчивость наружного электронного оборудования |
Преимущества продукции – Камера для испытаний на воздействие пыли и песка по MIL-STD-810
1. Соответствие стандартам
Полностью соответствует методу 510 MIL-STD-810 для обдува пылью и песком.
Гарантирует, что ваше оборудование соответствует строгим военным и промышленным стандартам надежности.
2. Прочная конструкция
Рабочая камера из нержавеющей стали SUS304 для устойчивости к эрозии на высоких скоростях пыли и песка.
Двойное резиновое уплотнение предотвращает утечку песка и пыли, продлевая срок службы.
3. Точный контроль среды
Оснащена датчиками температуры, скорости ветра и концентрации для точного мониторинга в реальном времени.
Многошаговые циклы испытаний программируются на цветном ЖК-дисплее с сенсорным управлением, поддерживается удаленное управление и регистрация данных.
4. Высокоскоростная имитация песка и пыли
Центробежная вентиляторная система создает высокоскоростной поток воздуха, вдувая песок/пыль в рабочую камеру. Циркуляция пыли/песка обеспечивает равномерное воздействие.
Скорость воздуха при пылевом обдуве: 1,5 – 8,9 м/с; при песчаном обдуве: 18 – 29 м/с.
5. Автоматическая обработка песка и пыли
Пылевой вход с шаговым двигателем и вибрационной системой предотвращает слеживание.
Воронкообразная система сбора и рециркуляции пыли обеспечивает повторное использование и равномерное перераспределение пыли.
Порт возврата пыли позволяет удалить оставшиеся частицы после испытания.
Технические характеристики камеры для испытаний на воздействие пыли и песка по MIL-STD-810
Модель |
DIM-1000 |
Внутренние размеры |
1000*1000*1000 мм Г*Ш*В |
Габаритные размеры |
3000*6100*2200 мм Г*Ш*В |
Внутренний объем |
1000 л |
Пылевой обдув |
Скорость воздуха |
1,5 – 8,9 м/с |
Концентрация пыли |
10,7±7 г/м³ |
Частицы пыли |
< 150 мкм |
Песчаный обдув |
Скорость воздуха |
18,0 – 29,0 м/с |
Концентрация песка |
0,18+0,2 г/м³; 1,1+0,3 г/м³; 2,2+0,5 г/м³ |
Частицы песка |
149 – 600 мкм, 600 – 850 мкм |
Контроллер |
Программируемый цветной ЖК-контроллер с сенсорным экраном, подключение Ethernet |
Диаметр испытательной платформы |
600 мм |
Замок двери |
Электромагнитный замок |
Скорость испытательной платформы |
1–7 об/мин |
Датчик пыли |
Встроенный датчик пыли |
Внешний материал |
Стальной лист A3 с защитным покрытием |
Внутренний материал |
Нержавеющая сталь SUS304 |
Стандарт |
MIL-STD-810 |
Ключевые компоненты и особенности камеры для испытаний на воздействие пыли и песка по MIL-STD-810

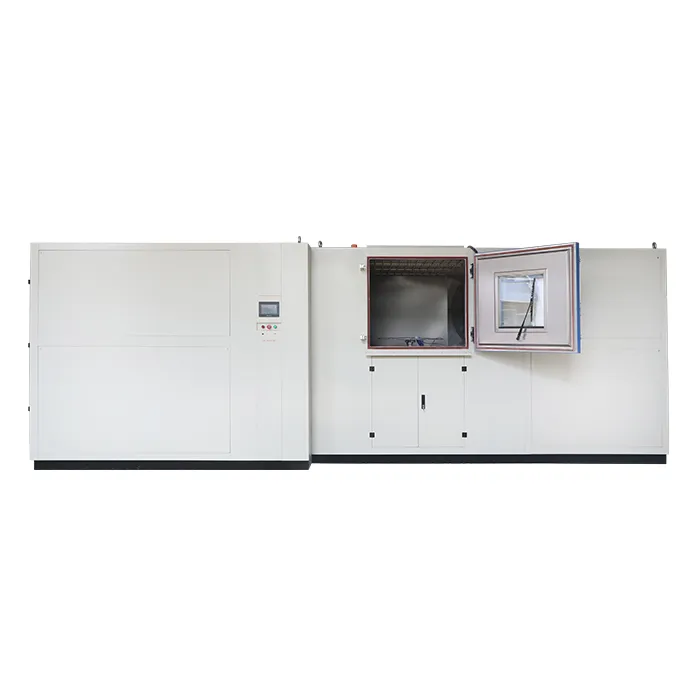

Рабочая камера
Нержавеющая сталь SUS304 для превосходной устойчивости к высокоскоростной эрозии песком и пылью. Поворотный стол: 1–7 об/мин для равномерного воздействия на образцы, стандартная нагрузка 50 кг. Смотровое окно: высокопрочное стекло с пылезащитной щеткой для хорошей видимости во время испытаний.
|
|
Электромагнитный замок
Создает мощное прижимное усилие для прочной фиксации металлической пластины, эффективно запирая дверь. Такая конструкция замка предназначена для безопасности, предотвращая случайное открытие двери во время испытания, что может представлять риск для оператора и повлиять на результаты.
|
 |
Порт возврата пыли и песка
Воронкообразный сбор в нижней части камеры. Функция: падающая пыль/песок собирается и отфильтровывается через сетчатое сито, затем снова впрыскивается в рабочую камеру центробежным вентилятором для непрерывной рециркуляции.
|
 |
Контроллер
Программируемый цветной ЖК-контроллер с сенсорным экраном. Поддерживает 120 программ, до 99 сегментов каждая, управление скоростью ветра, концентрацией частиц и температурой. Удаленное подключение через Ethernet для интеграции с лабораторными системами. Регистрация данных в реальном времени с датчиков температуры, ветра и концентрации.
|
 |
Система охлаждения трубопроводов
Охлаждает высокоскоростные воздуховоды для рассеивания тепла, выделяемого трением песка/пыли при движении. Вода циркулирует вокруг воздуховода, образуя охлаждающую рубашку для поддержания стабильной температуры. Предотвращает термическое повреждение каналов, вызванное высокоскоростной эрозией частиц.
|
 |
LIB Industry предоставляетбесплатный порошок талька (тестовая пыль)для первоначального тестирования и наладки.
Также включены стандартные принадлежности, руководство по эксплуатации и удаленная техническая поддержка для обеспечения быстрой установки и немедленной готовности к испытаниям.
Работа с LIB Industry
Вы получите:
Точное производство и строгий контроль качества
Поддержку при глобальном монтаже и пуско-наладке
Профессиональные технические консультации
3-летнюю гарантию, пожизненное обслуживание и поставку запчастей
Свяжитесь с LIB Industry сегодня, чтобы запросить технические характеристики, проектную консультацию или индивидуальное предложение.
