Фотоэлектрические (ФЭ) модули проектируются для эксплуатации на открытом воздухе более 20 лет, постоянно подвергаясь ультрафиолетовому излучению, нагреву, влажности и воздействию окружающей среды. Среди этих факторов ультрафиолетовое (УФ) облучение является одним из самых ранних и агрессивных факторов деградации.
Инкапсулянты, такие как EVA или POE, могут желтеть, полимеры защитного бэксшита — трескаться, а адгезия между слоями может ослабевать задолго до появления видимых механических повреждений. Эти скрытые изменения напрямую влияют на стабильность выходной мощности и долговременную безопасность.
Чтобы гарантировать, что ФЭ модули способны выдерживать реальные условия эксплуатации, ускоренное УФ-предварительное кондиционирование стало обязательным этапом квалификационных испытаний. Наиболее широко признанной методикой является процедура УФ-предварительного кондиционирования по МЭК 61215 MQT10, которая определяет, как следует моделировать УФ-воздействие перед последующими климатическими испытаниями.
Именно здесь специальнаяIEC 61215 MQT10 PV mini-moduleКамера УФ-предварительного кондиционированиястановится незаменимой. Она обеспечивает контролируемые, воспроизводимые условия УФ-воздействия, позволяющие исследователям и производителям достоверно оценивать деградацию материалов научно обоснованным способом.
Испытание IEC 61215 MQT10 — это не просто «освещение УФ-светом» ФЭ модуля. Это строго контролируемый процесс предварительной подготовки, предназначенный для обеспечения воспроизводимости и сопоставимости результатов между лабораториями.
| Параметр | Требование |
|---|---|
| Температура поверхности модуля | 60°C ± 5°C |
| Суммарная доза УФ-излучения | 15 кВт·ч/м² (280–400 нм) |
| Доза УФ-В | ≥ 5 кВт·ч/м² (280–320 нм) |
| Равномерность облученности | ±15% по площади экспонирования |
Эти параметры определяют не только интенсивность, но и спектральный состав, стабильность температуры и пространственную равномерность.
Контроль дозы УФ
Суммарная энергия УФ определяет степень старения полимера. Недостаточная доза приводит к недооценке деградации, а избыточное воздействие может создать нехарактерные виды отказов.
Требование к диапазону УФ-В
Область УФ-В 280–320 нм несет более высокую энергию фотонов и особенно ответственна за разрыв связей в полимерных цепях. Соблюдение требований по дозе УФ-В обеспечивает реалистичную деградацию инкапсулянта.
Стабильность температуры при 60°C
Температура напрямую влияет на кинетику реакций. Даже небольшие отклонения могут значительно изменить скорость деградации, что делает контроль температуры критическим фактором точности испытаний.
Равномерность (±15%)
Неравномерная облученность вызывает неравномерное старение образцов, что приводит к ненадежным сравнительным результатам — особенно важно при испытаниях мини-модулей, где необходимо свести к минимуму разброс между образцами.
Хотя стандарт четко определен, реализация на практике гораздо сложнее. Большинство лабораторий сталкиваются с трудностями в трех ключевых областях.
УФ-лампы со временем деградируют, что приводит к смещению интенсивности и спектрального распределения. Это влияет на стабильность УФ-В и требует постоянной калибровки или компенсации.
Само УФ-излучение генерирует тепло, в то время как системы терморегулирования пытаются стабилизировать камеру при 60°C. Взаимодействие радиационного тепла и принудительной конвекции создает сложные тепловые градиенты по поверхности образца.
Современные исследования в области фотоэлектричества требуют не просто экспонирования — необходима прослеживаемая регистрация накопленной дозы УФ, мониторинг облученности в реальном времени и автоматическое завершение испытания по достижении целевой энергии.
Без этих возможностей результаты испытаний нельзя надежно сопоставлять между лабораториями или органами по сертификации.
Для решения этих инженерных задач компания LIB Industry разработала специальнуюIEC 61215 MQT10 PV mini-module Камера УФ-предварительного кондиционированиякамеру, предназначенную именно для ускоренной валидации старения ФЭ модулей.
В основе системы лежат три ключевых инженерных принципа: оптическая равномерность, температурная стабильность и замкнутый контроль дозы УФ.
Камера объединяет:
Высокостабильную систему УФ-излучения (металлогалогенные или люминесцентные УФ-лампы на выбор)
Оптимизацию многонаправленных отражателей для равномерного распределения света
Прецизионную систему ПИД-регулирования температуры с принудительной циркуляцией воздуха
Мониторинг УФ-облученности в реальном времени и контур обратной связи
Автоматизированную систему накопления дозы и завершения испытания
Параметр |
Возможности LIB Industry |
Площадь экспонирования |
1000 × 1000 мм (настраиваемая) |
Размер держателя образцов |
1400 × 2400 мм (Ш × В) |
Вместимость образцов |
2 / 4 / 6 / многомодульные конфигурации |
Совместимость с модулями |
Полноразмерные ФЭ модули / мини-модули |
Температурный диапазон |
От окружающей до 90°C |
| Температура черной панели (BPT) | 35 ～ 80 ℃ |
Контроль УФ |
Замкнутое накопление дозы |
Система данных |
Регистрация в реальном времени + отчет с возможностью экспорта |
Замкнутый контроль дозы УФ
Вместо фиксированного времени экспозиции система непрерывно интегрирует данные об облученности и автоматически останавливается по достижении целевой дозы. Это устраняет ошибки, вызванные старением ламп или изменением условий окружающей среды.
Инжиниринг равномерности
Достижение равномерности ±15% требует точной оптической балансировки. В камере LIB используется оптимизированная геометрия отражателей и распределенное расположение ламп для минимизации краевых эффектов ослабления.
Хотя стандартные конфигурации основаны насистеме вертикального держателя образцов 1400 × 2400 мм, камеры УФ-предварительного кондиционирования LIB Industry спроектированы свысокой конструктивной гибкостью для поддержки различных требований к тестированию ФЭ модулей.
Для особых исследовательских нужд — таких какмини-модули 50 × 50 см или нестандартные прототипы ФЭ— LIB Industry может предложитьполностью индивидуальное проектирование оснастки и оптимизацию компоновки камеры, обеспечивая полное соответствие условиям испытаний IEC 61215 MQT10.
Такой модульный инженерный подход позволяет лабораториям масштабироваться оттестирования прототипных материалов до квалификационных испытаний полноразмерных модулейв рамках одной системной платформы.
Помимо разработки оборудования, испытания надежности ФЭ модулей требуют долговременной стабильности, глобальной сервисной поддержки и постоянной технической помощи.
LIB Industry специализируется на системах имитации окружающей среды для фотоэлектрической, аккумуляторной, аэрокосмической отраслей и материаловедческих исследований. Камера УФ-предварительного кондиционирования разработана на основе реальных требований к испытаниям деградации ФЭ модулей, а не только лабораторной теории моделирования.
LIB поддерживает заказчиков в более чем 60 странах с локализованным сервисным покрытием и удаленной технической поддержкой. Для международных исследовательских институтов в области фотоэлектричества это обеспечивает минимальное время простоя и быстрое решение технических вопросов.
3-летняя гарантия на ключевые компоненты системы
Пожизненная поддержка по техническому обслуживанию
Круглосуточная удаленная техническая помощь онлайн или посредством видеоподготовки
Быстрое снабжение запасными частями
Это гарантирует, что длительные эксперименты по старению ФЭ остаются непрерывными и полностью прослеживаемыми.
LIB Industry предлагает полный портфель решений для испытаний надежности фотоэлектрических модулей, охватывающий УФ-старение, всеспектральное климатическое воздействие и системную имитацию окружающей среды.
| Оборудование | Основные параметры | Тип испытаний | Ключевое преимущество |
|---|---|---|---|
|
|
Источник УФ: люминесцентные УФ-А/УФ-В Облученность: до 250 Вт/м² Температура: от окружающей до 90°C | Ускоренное УФ-старение | Стабильная УФ-деградация + высокая повторяемость |
|
|

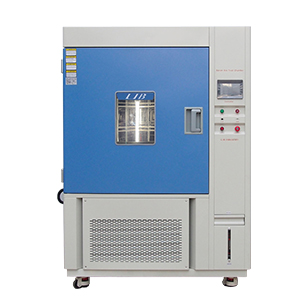

Мощность лампы: 4500 Вт ксеноновая дуга Спектр: 300–400 нм + Видимый + ИК Облученность: 35–150 Вт/м² | Полноспектральная имитация солнечного света | Точность имитации реального солнечного спектра |
|
|

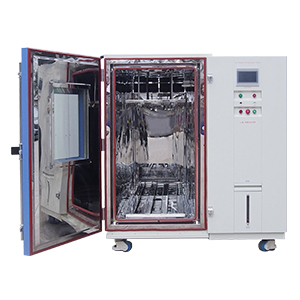

Диапазон температур: -60°C до +150°C Влажность: 20%–98% RH Колебания температуры: ±0,5°C | Термо-влажностное циклирование | Валидация многофакторной надежности |
Оно имитирует длительное УФ-воздействие на ФЭ модули перед последующими климатическими испытаниями, помогая выявить деградацию материалов, такую как пожелтение инкапсулянта, расслоение и старение бэксшита.
Равномерность напрямую влияет на достоверность данных. Неравномерное УФ-облучение может вызвать несогласованные результаты деградации образцов, делая сравнение и сертификацию недействительными.
Да. LIB Industry предоставляет глобальную поддержку по установке на месте или удаленно, включая видеоввод в эксплуатацию, калибровку системы и обучение операторов. Заказчики получают быстрый технический ответ независимо от региона.
Гарантия распространяется на ключевые системные компоненты, включая УФ-системы, модули контроля температуры и управляющую электронику. Расходные детали, такие как лампы и фильтры, не входят, но могут поставляться в виде пакетов запасных частей.
Да. LIB Industry предлагает пожизненную поддержку по обслуживанию с гарантированной доступностью запасных частей и постоянными техническими обновлениями, обеспечивая долгосрочную пригодность системы для расширенных исследовательских программ
